Чтобы провести ремонт отопительного котла Навьен своими руками, необходимо ознакомиться со специальным руководством. Оно поможет не только расшифровать тип поломки, но и устранить его наиболее эффективным способом.

Список кодов проблем с котлом Навьен и их расшифровка:

• 01E. Прибор перегрелся, и эта было зафиксировано температурным датчиком.
• 02E. Указание на обрыв цепи датчика протока и на падение уровня теплоносителя в контуре.
• 03Е. Пропал сигнал, подтверждающий наличие пламени. При этом горение может продолжаться.
• 04E. Данный код имеет полностью противоположное значение предыдущего обозначения: в этом случае подтверждение пламени есть, хотя по факту оно отсутствует. Э
• 05E. Поломка контура, отвечающего за контроль степени нагревания теплоносителя в системе отопления.
• 06Е. Этот кода также свидетельствует о неисправности температурного датчика (замкнулась цепь).
• 07E. Сигнал о выходе из строя датчика температуры в контуре ГВС.
• 08E. Неисправность газовый котел Навьен в том же узле по причине короткого замыкания.
• 09E. Оповещение о сбое в работе вентилятора.
• 10E. Появление неисправностей в системе дымоудаления.
• 12E. Затухание пламени в горелке.
• 13E. Замкнуло датчик протока контура отопления.
• 14E. Перестал поступать газ из магистрали, из-за чего котел Навьен не включается.
• 15E. Общее указание на ошибки в работе платы управления, без конкретизации проблемного элемента.
• 16E. Перегрелось оборудование.
• 18E. Возникновение сбоев в работе датчика дымоудаления.
• 27E. Перебои в работе датчика давления воздуха (APS).

Navien Ace 24k неисправность расширительного бачка. Как работает газовый котел Navien Ace 24k: инструкция по устройству и применению + отзывы владельцев

Одним из несомненных преимуществ частного дома является возможность обустройства автономной системы отопления и горячего водоснабжения.

Зависимость от поставщиков ресурсов часто доставляет немало неудобств, и переход на самообеспечение тепловой энергией и горячей водой предпочтителен для любого домовладельца.

Распространенным способом решения этого вопроса является установка собственного котла.

Наибольшую эффективность и экономичность демонстрируют газовые котлы, выбор которых в торговой сети достаточно широк.

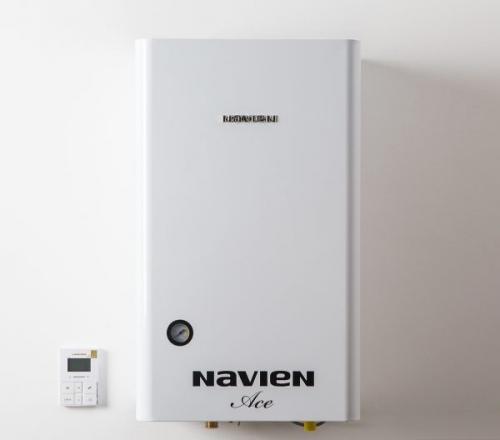

Рассмотрим один из наиболее популярных и относительно недорогих вариантов — газовый котел фирмы Navien.

Газовые котлы Навьен Айс 24к являются продукцией южно-корейского концерна KD Navien (KyungDong NAVIEN).

Они обладают наилучшим сочетанием цены и качества, что обусловило широкое распространение продукции на территории России .

В сравнении с европейскими образцами, агрегаты концерна Navien стоят примерно вдвое меньше, а эксплуатационные характеристики и качество оборудования практически одинаковое. Котлы предназначены для питания систем обогрева и ГВС в производственных или жилых помещениях площадью до 240 м2.

Производят непрямой нагрев теплоносителя и горячей воды посредством пропускания через теплообменники.

Отличительной чертой модели является наличие системы турбонаддува, обеспечивающей подачу воздушного потока в количествах, соответствующих давлению газа . Контроль производит соответствующий датчик, реагирующий на изменения подачи газа и дающий команду на изменение режима наддува.

Технические характеристики котла

Рассмотрим параметры котла Навьен Ace 24 K:

Тип котла	Настенный
Назначение	ГВС, обогрев помещений
Вид топлива	Природный или сжиженный газ
КПД	90-92%
Тепловая мощность	9-24 кВт (отопление) 24 кВт (ГВС)
Площадь обслуживания	240 м2
Температура теплоносителя	40-80°
Давление в системе обогрева	0,6-3 бар
Температура ГВС	30-60°
Давление ГВС	0,3-8 бар
Расход ГВС	13,8 л/мин (25°) 8,6 л/мин (40°)
Электропитание	230 В/50 Гц
Потребляемая мощность	150 Вт
Размеры корпуса	695х440х265 мм
Вес котла	28 кг

Достоинства и недостатки модели

Достоинствами газового котла Ace 24 K принято считать :

• Высокая эффективность работы в условиях нестабильного давления газа и воды.
• Руководствуясь показаниями манометра, можно контролировать герметичность системы отопления.
• Большая обслуживаемая площадь обогрева, есть возможность обеспечения потребностей в горячей воде достаточно большой семьи.
• Управление производится с выносного блока, что позволяет размещать котлы в отдалении для снижения шума.
• Большой гарантийный срок.
• Потребляемая мощность составляет всего 150 Вт.

К недостатками относят :

• Высокий уровень шума.
• Штатные соединения труб клипсовые, что не обеспечивает должной надежности.
• Высокая цена на сам котел и комплектующие. Несмотря на то, что он вдвое дешевле своих конкурентов из Европы, расходы на частые ремонты полностью нивелируют это преимущество.
• Необходимо использовать стабилизатор напряжения.

Имеются и другие недостатки, которые можно считать особенностями конструкции . Они достаточно легко преодолеваются грамотной эксплуатацией или монтажом системы.

Существующие виды

Существует две разновидности газовых котлов Navien Ace 24 K :

• Ace ATMO.
• Ace TURBO.

Первый вид конструкции имеет открытую горелку с атмосферным выводом продуктов горения (дыма).

Подобные котлы могут использоваться только при наличии активной вытяжки (оптимально — при установке в отдельном вентилируемом помещении). Второй вид имеет закрытую горелку с турбонаддувом и изолированным дымоходом.

Такие модели предназначены для установки в жилых домах или производственных помещениях с большим количеством людей.

Помимо этого имеются варианты изготовления :

• White.
• Silver.
• Gold.

ВАЖНО!

Эти разновидности отличаются только типом окраски корпуса — соответственно в белый, серебряный и золотой цвет. Конструкционных изменений они не имеют, ограничиваясь чисто декоративными отличиями.

Устройство

Конструкция газового котла Navien Ace 24 K состоит из кожуха, внутри которого размещены узлы конструкции :

• Расширительный бак емкостью 8 л.
• Теплообменник, соединенный с газовой горелкой.
• Циркуляционный насос.
• Вентилятор турбонаддува.
• Трехходовой кран.

Работа агрегата заключается в нагреве поступающего потока горячей воды и теплоносителя и организации циркуляции в системе обогрева. При понижении уровня горячей воды в расширительном баке происходит автоматический запуск горелки, нагревающей свежие порции поступающей воды.

Тем же способов происходит дополнение объема теплоносителя в системе отопления .

Контролируя давление, можно обнаружить нарушение герметичности и вовремя устранить его до появления серьезных протечек.

Navien Ace 24k не идет горячая вода. Газовый котел навьен неисправности нет горячей воды. Ошибки навьен. Варианты их устранения

Navien Delux – это доработанная модель, пришедшая на смену Navien Ace . Navien Delux Coaxial серия котлов с двумя теплообменниками мощностью от 10 до 30 кВт с закрытой камерой сгорания и принудительным отведением дыма с помощью турбины. Производитель отмечает следующие особенности Navien Delux:

Система защиты от промерзания. В отличие от котлов других производителей, помимо автоматического включения горелки при падении температуры ниже 6 градусов, при температуре ниже 10 градусов котел обеспечивает непрерывное движение теплоносителя, активируя циркуляционный насос.

Вентилятор с изменяемым числом оборотов. В котлах Navien Delux устанавливается турбина с регулируемой скоростью вращения лопастей в зависимости от показаний специального датчика давления воздуха. Тем самым, обеспечивается оптимальное соотношение газовоздушной смеси и повышается производительность котла.

Материал изготовления теплообменника - нержавеющая сталь. За счет использования вентилятора с изменяемым числом оборотов вращения и повышению эффективности горения стало возможным заменить медный теплообменник на теплообменник из “нержавейки”, который безусловно обладает существенно большим сроком эксплуатации.

Также отмечается защита котлов от влияния перепадов сетевого напряжения специальным защитным чипом и возможность работать при низком (до 4 мБар) давлении магистрального газа и воды. Другими словами, производитель попытался сделать продукт, максимально адаптированный к худшим условиям эксплуатации.

Navien Ace 24k не включается пульт. Наиболее частые неисправности и устранение проблем в работе котла

При своей функциональности и обеспеченности электроникой, существуют и определенные недостатки и неисправности, с которыми можно столкнуться при эксплуатации котла Navien Ace.

Чаще всего пользователи сталкиваются с проблемой, когда агрегат перестает работать, а электроника подает сигнал о критической ошибке. Такое положение может быть вызвано различными факторами, в том числе и чувствительностью датчиков. Самые распространенные ошибки:

Дымоудаление. Код неисправности «10» говорит о проблемах с отводом продуктов горения. Возможные причины: неисправность турбины, неправильно присоединены трубки датчика давления, засорился дымоход, слишком длинный патрубок.

Если ни одной этой причины не выявлено, а котел Navien Ace продолжает сигнализировать об ошибке, то причиной могут быть обычные порывы ветра. Решить эту проблему можно, переделав дымоход. Как вариант оперативного реагирования, можно открыть корпус котла и отсоединить шланг подачи воздуха. Однако эта мера временная.О частых ошибках на газовом котле «Navien» смотрите в этом

Важно! Производитель рекомендует монтировать котлы при условии выхода дымохода с подветренной стороны

• Сбой датчика пламени. Код неисправности «03» может говорить о плохом качестве газа. Проблему можно решить только методом исключения. В первую очередь проверяется чистота форсунок подачи газа. Если они в порядке, нужно подобрать оптимальное положение электрода контроллера (он должен находиться в горячей фазе пламени).
• Перегрев оборудования. Код неисправности «01». Возможная причина – засор системы отопления, неисправность циркуляционного насоса или уменьшение протока. Пути решения проблемы: проверить систему и фильтр на наличие воздуха, проверить исправность насоса и сопротивление катушки на предмет замыкания, проверить крыльчатку в циркуляционном насосе.
• Газовый котел Navien работает, отопление есть, но нет горячей воды. Код ошибки «02». На пульте наблюдается скачок температуры воды (резко возрастает до максимума и моментально падает). Возможно, в системе горячего водоснабжения образовалась пробка. В качестве причин могут выступать: недостаток давления в водопроводе, завоздушенность системы, циркуляционный насос не может набрать обороты, перекрыт распределительный кран или же не работает контроллер протока. Чтобы устранить эту неисправность, в первую очередь необходимо отрегулировать давление, спустить воздух в системе, проверить сопротивление катушки насоса и крыльчатку на предмет повреждений, открыть распределительный кран котла, разобрать корпус регулятора и почистить флажок.

Navien Ace 24k не греет горячую воду. Не греет горячую воду

проблема с газовым котлом Navien ACE COAXIAL 13KN

Не греет горячую воду выше 20 градусов, недавно был заменён вторичный теплообменник, трехходовой клапан в порядке (при включении горячей воды труба батареи не греется), на пульте выставляется температура 40 градусов и выше, после включения горячей воды включается нагрев воды, при достижении примерно 20 градусов нагрев выключается, температура воды падает на 2-4 градуса, примерно 6 секунд, нагрев снова включается - 20 градусов снова отключение и так до бесконечности.

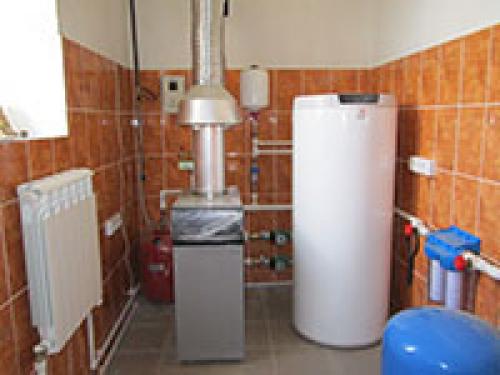

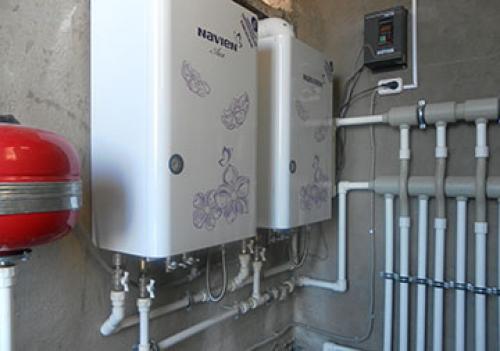

Как отключить отопление на котле навьен. Газовый котел Навьен – инструкция по безопасному использованию и уходу

Отопительные установки с корейскими «корнями», Навьен, часто используются как в частных загородных домах, так и в квартирах.

Чем обусловлена такая популярность, какие конструктивные особенности имеет оборудование и с какими трудностями может столкнуться потребитель, приобретающий газовый котёл Навьен.

Инструкция по безопасному использованию (эксплуатации), выбор модели и правильный уход. Обо всём расскажем далее.

Особенности газового котла Navien

Navien выпускает приборы различной мощности, предназначенные для обеспечения отоплением газифицированных домов. Однако технические особенности моделей позволяют переводить их на автономную подачу газа, то есть подключать к баллонам.

Широкий модельный ряд позволяет подобрать модель под любые запросы и возможности.

Есть котлы:

• настенные и напольные;
• одноконтурные и с подачей горячей воды;
• с атмосферной и закрытой камерой сгорания;
• с разным размером выхода под отопление (три варианта: 20, 25, 32);
• с различным диаметром дымохода;
• и конечно, модели отличаются по мощности и габаритам.

Производитель не пренебрёг и дизайном.

Устройства имеют элегантный внешний вид, хорошо вписываются в кухонный или любой другой интерьер.

Системы безопасности, которыми снабжаются котлы Навьен:

• Модулированный турбонаддув.
• Защита от перемерзания теплоносителя.
• Специальный чип (SMPS) защищает от 30%-ных скачков напряжения.
• Пульт управления с датчиком температуры, позволяющий поддерживать t постоянной и подстраивать работу котла под особые обстоятельства.

Модулированный турбонаддув. В основе системы – взаимодействие вентилятора, подающего воздух для горения, и датчика давления (APS).

Интенсивность вращения вентилятора изменяется пропорционально тому, сколько газа поступает в данный момент. Это позволяет экономно расходовать ресурсы и повышать КПД без лишних трат топлива.

К выбору такого оборудования как газовый котел, владельцы относятся серьезно., о фирме производителе, а также о моделях агрегатов, читайте на нашем сайте.

О назначении воздушного клапана для отопления читайте. Принцип действия и конструктивные особенности.

А в этой теме рассмотрим варианты электрического отопления частного дома. Виды электрообогревателей и электрокотлов.

Устройство и основные элементы котла

Важно знать свой котёл, чтобы выполнять простейшие действия по его обслуживанию. Хотя модель от модели может отличаться, в корпусе можно найти основные элементы:

• камеру сгорания;
• теплообменник;
• расширительный бак;
• газовую горелку;
• циркуляционный насос;
• блок управления.

Особое внимание нужно уделить устройству нижней части корпуса, так как здесь производится подключение входов и выходов контуров, и располагаются другие важные детали.

Схема котла Навьен

Ближе к стене есть 4 соединительных патрубка:

1. Вход подачи.
2. Вход обратки (с предохранительным клапаном).
3. Выход горячего водоснабжения.
4. Холодная вода.

Дальше небольшой патрубок подачи газа.

Перед входом обратки располагается фильтр горячей воды, а ещё ближе – сливная заглушка.

Перед выходом ГВС располагается подпиточный кран, при помощи которого система заполняется водой.

Принцип работы системы от перемерзания. При падении температуры в трубах ниже отметки -10°, автоматически включается насос, который гоняет теплоноситель и не даёт ему замёрзнуть.

Если же продолжается падение температуры, и она доходит до -6°, срабатывает горелка, которая подогреет воду до +21°.

Режимы работы

Как и многие отопительные приборы, котлы Навьен имеют зимний и летний режимы работы. На дисплее кнопка смены режимов обозначается пиктограммой «Снежинка» и «Солнышко».

Нажимая эту кнопку повторно, можно менять варианты:

• Зимний режим задействует отопление и горячее водоснабжение.
• Летний – это только ГВС для хозяйственных нужд.

Отрегулировать температуру теплоносителя на пульте можно тогда, когда на дисплее загорается значок с радиатором отопления.

В одних моделях для этого нужно нажимать кнопку «Режим отопления», в других поворачивать ручку с данной пиктограммой.

Мигающий значок радиатора означает, что цифры, которые Вы видите, показывают установленную t теплоносителя.

Если же «радиатор» просто горит – отображается действительная температура в отоплении.

Выбрав «радиатор», нужно нажимать клавиши «+» или «-», чтобы увеличить или уменьшить температуру. Через несколько секунд после того, как установлена желаемая температура, значок радиатора перестаёт мигать, и на дисплее появятся данные о том, какая t теплоносителя сейчас, и прибор начнёт постепенно нагревать его (или охлаждать) до выбранной.

Отрегулировать t в отоплении можно в пределах от 40 °С до 80 °С со знаком плюс.

Регулировка температуры подачи горячей воды

Чтобы увеличить или уменьшить t горячей воды, нужно нажать на пульте пиктограмму с краном.

Поворачивая ручку, или регулируя температуру кнопками «плюс» и «минус», можно выставить желаемый уровень подогрева. Делать это советуется не во время принятия душа, а заранее.

Шаг регулировки – 1 °С. Пределы, в которых изменяется t: от +30 до 60 °С.

Меры предосторожности

Помещение, где находится котёл, должно хорошо вентилироваться.
