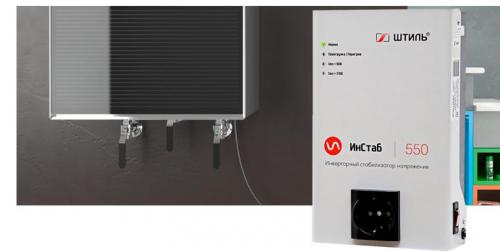

Стабилизатор для котла. Нужен ли котлу стабилизатор
На форумах, в темах, где обсуждается стабилизатор напряжения для газового котла, встречаются прямо противоположные мнения:
- Стабилизатор не нужен, котел прекрасно работает без него в течение всего срока эксплуатации.
- Котел обязательно подключать через стабилизатор, иначе вероятность выхода его из строя очень высока.
Обе точки зрения подкрепляются фактами.
В инструкциях по эксплуатации абсолютно всех котлов не указываются особые требования к питающему напряжению. В них сказано, что оборудование подключается к бытовой сети 230 (240, в зависимости от страны-производителя) В, 50 Гц. Дополнительные условия, такие как допустимые отклонения по величине напряжения и частоте, содержание высших гармонических (несинусоидальность напряжения) не оговариваются.
Сейчас в магазинах достаточно большой выбор стабилизаторов
В целом, это означает, что встроенный источник питания электронного блока обеспечивает необходимое напряжение питания схемы при сетевом напряжении, соответствующем стандарту. Гарантирована при этом и нормальная работа другого, входящего в состав котельной установки электрооборудования, в частности, насоса, создающего избыточное давление для принудительной циркуляции теплоносителя.
Европейский стандарт устанавливает номинальное значение напряжения сети 230 В при допустимых отклонениях +/- 5% в течение длительного времени и +/- 10% краткосрочно. Т.е. система будет работать без сбоев и выхода из строя компонентов в диапазоне сетевых напряжений 207-253В.
В настоящий момент российский стандарт сетевого напряжения согласован с европейским, номинальная величина составляет 230В, а допустимые отклонения не более 10% в любую сторону.
В то же время, производители не рассматривают как гарантийный случай выход котельного оборудования из строя при отклонения сетевого напряжения, более установленных стандартом. Соответственно, если просадки или перенапряжения в сети превышают разрешенные пределы (напряжение опускается ниже 207В или поднимается выше 253В), необходимой становится стабилизация.
Многие производители отопительного оборудования могут отказать в гарантии без наличия в системе отопления стабилизатора напряжения
Таким образом, пользователь должен принимать решение о приобретении стабилизатора на основании собственных данных о стабильности сети. Конечно, в случае отклонения от стандарта возможно предъявление претензий провайдеру, осуществляющему электроснабжение, в том числе, в судебном порядке, но процесс этот длительный и защитить котел от выхода из строя не поможет.
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
Некоторые производители котлов указывают в эксплуатационной документации допустимые отклонения напряжения питания. Как правило, делают это компании, чья продукция допускает работу при просадках/перенапряжениях больше стандартных.
Стабилизатор для сварочного аппарата. Почему используют стабилизатор напряжения для сварки?
Есть несколько возможных ситуаций, при которых используют стабилизатор напряжения для сварки. Это когда сварочный аппарат перестает работать после того, как изменяются показатели напряжения. Выходом из данной ситуации – это сменить стержень электрода, выбрав диаметр поменьше. Но не во всех случаях это приемлемый вариант, так как при использовании меньшего электрода увеличится сложность работы, а качество швов может ухудшится.
Также работа сварочного аппарата просаживает общее напряжение в сети. Если вы ведёте сварочные работы у себя на даче, включив сварочный аппарат в общую домовую сеть, вся бытовая техника дома будет испытывать дополнительные нагрузки из-за колебания напряжения в сети. Это может привести к выходу из строя электрические приборы, что влечёт за собой ремонт.
Решением этой проблемы является использование стабилизатора напряжения. Данное устройство при необходимости увеличивает или уменьшает напряжение, обеспечивая стабильную работу сварочного аппарата. Работа стабилизатора похожа на обычный трансформатор. Если напряжение падает ниже нормы во вторичной цепи активируется дополнительная реактивная катушка с изменяемой индуктивностью или же автоматически добавляется нужное количество витков. Такие преобразования параметров вторичной цепи приводят к компенсации входных сигналов, которые искусственным путём восстанавливаются до нормального значения.
Несомненно, стабилизатор напряжения является необходимым устройством для работы со сварочным оборудованием. И тогда, начиная сварочные работы, вы будете точно уверены, что доведете их до конца. Но необходимо учитывать, что главным условием для правильного выбора стабилизатора напряжения является его способность обеспечить полную мощность сварочного аппарата при максимальной нагрузке сварки.
Стабилизатор напряжения для котла. Шаг №1 - Какие типы стабилизаторов подходят для котлов
Какой стабилизатор напряжения выбрать для газового котла?
Теоретически для котла отопления можно использовать любой из бытовых стабилизаторов напряжения подходящей мощности. Года 2-3 назад чаще всего так и приходилось делать. Ставились электромеханические стабилизаторы, которые должны были обеспечить сохранность котлов.
Преимущества:
- плавная регулировка при помощи сервопривода;
- более точное, на тот момент, напряжение на выходе.
Но у них был большой минус:
- медленная скорость выравнивания напряжения.

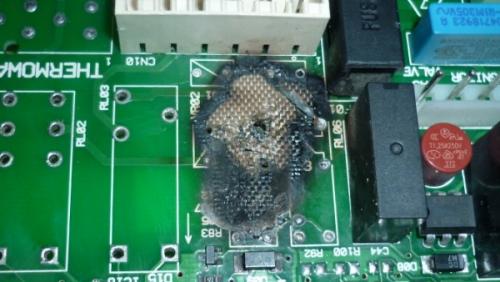

Из-за этого сильно страдала электроника более новых газовых котлов, которая очень чувствительна к изменениям напряжения и импульсным помехам.
Другим вариантом было поставить вместо электромеханики более быстрые релейные стабилизаторы. Преимущества:
- высокая скорость срабатывания на изменения напряжения - менее 10 мс (миллисекунд);
- более широкий диапазон входных напряжений (105…265В);
- настенное исполнение, что гораздо удобнее.
Для сравнения возьмем электромеханический и релейный стабилизатор самой популярной мощности, на 1000 ВА (вольт-ампер):
magazin energia ru
Разница в скорости срабатывания колоссальная, но обычные бытовые релейники не разрабатывались под эксплуатацию с газовыми котлами, а поэтому имеют ощутимый минус:
- низкая точность напряжения на выходе (220 ± 10%).
В результате получали ситуацию, когда на колебания электросети в диапазоне от 198…242В обычные бытовые релейники попросту никак не реагировали.
Если для старых котлов это было не так критично, то для современных моделей популярных производителей (Vaillant, Baxi, Viessmann, Protherm, Ariston, Buderus, Beretta, Ferroli) такое бездействие приводило к замене платы.
Стало ясно, что стабилизаторы бытового назначения не подходят для эксплуатации с современными газовыми котлами. Нужен аппарат, который был бы лишен недостатков двух предыдущих вариантов и должен:
- быстро реагировать на изменения в электросети;
- иметь маленькую погрешность напряжения на выходе.
Дополнительными требованиями можно назвать:
- приятный внешний вид (аппарат будет размещаться возле котла и невзрачная грубая коробка сильно бы испортила интерьер);
- настенное исполнение (наличие крепления на стену более удобно и экономит место).
Так на российский рынок была выпущена специализированная линейка стабилизаторов напряжения "Энергия АРС", при разработке которой ориентировались на эти требования.

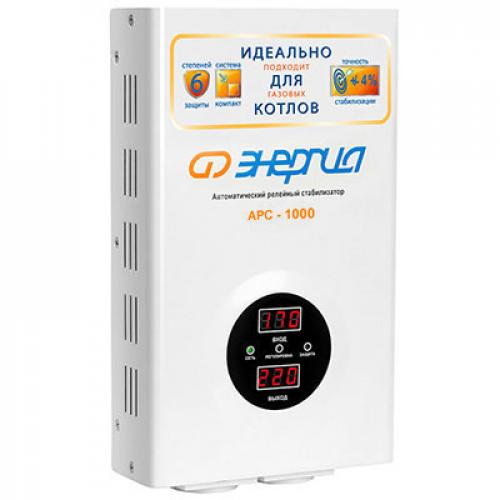

Энергия АРС-1000 (1 кВA (0.7..1 кВт))
После доработок и первого года производства на сегодня имеем такие окончательные характеристики аппаратов данной серии:
- скорость срабатывания - 10 мс (миллисекунд);
- точность регулировки - 220 ± 4%;
- универсальное крепление - можно как повесить на стенку так и поставить на маленькие ножки;
- диапазон входных напряжений - 120…276В;
- маленькие размеры (высота: 35.5 см, ширина: 20.5 см, глубина: 10 см) и масса 3 - 5 кг;
- защита котла от импульсных помех;
- полностью металлический корпус — повышенная безопасность;
- защита от неправильного подключения (необходима для фазозависимых котлов);
- имеет приятный белый цвет корпуса;
- простое подключение котла через вилку и розетку.
Сравнивая с бытовыми стабилизаторами получаем такие цифры:
| Энергия СНВТ-1000/1 Hybrid | Энергия АРС-1000 | |
|---|---|---|
| Мощность: | 1 кВA (0.7…1 кВт) | 1 кВA (0.7…1 кВт) |
| Тип: | электро-механический | релейный |
| Точность регулировки: | 220В ± 3% | 220В ± 4% |
| Скорость срабатывания: | 500 - 1500 мс | 10 мс (миллисекунд) |
Как видим, у Энергия АРС напряжение на выходе фиксируется на уровне как у самых точных стабилизаторов на рынке - электромеханических. Скорость же срабатывания несравнимо выше.
Единственное, диапазон входных напряжений по низу не такой широкий, как у Voltron РСН:
В целом, серия получилась вполне достойной, по крайней мере котлы получили современную защиту электроники от скачков напряжения и импульсных помех. Да и погрешность на выходе минимальная, на уровне самых точных аппаратов на сегодняшний день. А значит, не придется каждые полгода менять сгоревшие платы в котлах, как в случае со стабилизаторами общего назначения.
Первое правило:
Для современных газовых котлов лучше подключать специализированные стабилизаторы напряжения. Для более старых моделей подойдет и обычный бытовой стабилизатор.
Источник: https://doma-na-veka.ru/novosti/stabilizatory-napryazheniya-na-dom-energiya-voltron-pch-10000
Стабилизатор напряжения для холодильника. Внешние средства защиты холодильников от перепадов напряжения
Для борьбы со сбоями в электросети предназначены такие устройства, как сетевой фильтр, реле контроля напряжения и стабилизатор напряжения. Они не равнозначны и отличаются уровнем предоставляемой защиты. Рассмотрим их уровень защиты подробнее.
Сетевой фильтр нейтрализует высокочастотные помехи и предохраняет от высоковольтных выбросов. При хронических отклонениях и резких сетевых перепадах он бесполезен.
Реле контроля напряжения (РКН) предназначено для отключения нагрузки при выходе сетевого напряжения из определённых границ. Значения данных границ устанавливаются пользователем и зависят от допустимого диапазона входного напряжения защищаемой техники. В случае «плохой» электросети (периодические колебания с большой амплитудой) срабатывание РКН станет постоянным явлением. Для холодильника частое чередование выключения и включения нежелательно – это снижает срок его службы и усложняет эксплуатацию!
Стабилизатор напряжения для холодильника регулирует поступающее из сети напряжение и максимально приближает его значение к номиналу. При критических отклонениях устройство срабатывает аналогично РКН и обесточивает нагрузку. Некоторые стабилизаторы дополнительно снабжены фильтрами, что позволяет им подавлять высокочастотные помехи.
Проиллюстрируем различия в работе сетевого фильтра, реле контроля напряжения и стабилизатора с помощью практического примера.
Пример
Дано: холодильник с допустимым входным напряжением 210 – 240 В и электросеть с постоянными перепадами от 180 до 250 В.
Задача: организовать безопасную работу бытового прибора.
Сетевой фильтр не подходит для решения данной задачи. Он не отреагирует на снижение (повышение) сетевого напряжения и продолжит транслировать его на вход холодильника. Итог: поломка компрессора.
РКН в нашем случае необходимо настроить следующим образом: нижний предел 210 В, верхний – 240 В. Колебания напряжения в сети шире указанных границ (по условиям примера), следовательно, реле будет периодически срабатывать и отключать напряжение. Итог: частые перерывы в электроснабжении холодильника, которые как минимум нарушат температурный режим внутри устройства и приведут к порче хранящихся продуктов.
Стабилизатор напряжения для холодильника справится без отключений и будет в зависимости от ситуации поднимать или опускать величину входного напряжения. Итог: холодильник корректно работает, несмотря на отклонения во внешней сети.
Теперь мысленно переместим указанный холодильник в условия постоянно пониженного напряжения, например, в электросеть со стабильным значением 200 В. Реле в таком случае бесполезно (как и фильтр), а стабилизатор сможет «подтянуть» сетевые параметры до допустимых для холодильника значений.
ИБП для котла. Какие типы ИБП существуют и какой из них лучше всего подойдёт для котла?
Существуют три типа источников бесперебойного питания: резервные, линейно-интерактивные и онлайн (с двойным преобразованием энергии). Между собой они различаются схемой, принципом действия и основными характеристиками.
Резервные ИБП (или off-line) имеют ряд серьёзных недостатков: большую задержку при переключении на АБ, отсутствие коррекции входного напряжения и искажённую (несинусоидальную) форму выходного напряжения в автономном режиме. Область применения данных устройств ограничивается нагрузкой, нетребовательной к качеству входного напряжения и устойчивой к кратковременным провалам электропитания. Современный котёл отопительной системы нельзя отнести к подобному оборудованию, поэтому оff-line ИБП для котла - не лучший вариант.
Линейно-интерактивные ИБП более совершенны и могут применяться с газовыми котлами. Однако они не гарантируют им максимальный уровень защиты, особенно в случае котла, снабженного высокочувствительной автоматикой.
On-line ИБП являются наиболее эффективным решением для бесперебойного питания любого оборудования, в том числе и отопительного. Главные преимущества данных приборов: мгновенное переключение нагрузки на АБ, высокая точность и идеальная форма (чистый синус) выходного напряжения. Только онлайн ИБП обеспечивают по-настоящему непрерывное электропитание котла, полностью независимое от состояния основного источника электроэнергии. Кроме того, устройства этого класса нейтрализуют и различные сетевые воздействия, пагубно влияющие работу энергозависимых элементов отопительной системы.
Как подключить стабилизатор напряжения на весь дом. Что такое стабилизатор напряжения
Прежде чем начать монтаж стабилизатора в доме, нужно сказать несколько слов о самом устройстве и схеме, по которой он будет подключаться.Стабилизатор является своего рода фильтром, который пропускает электричество на входе и подаёт к бытовым приборам энергию под нужным напряжением. Во время трансформации устройство работает в режиме понижения, повышения амплитуды либо без изменения входящего напряжения.Стабилизаторы напряжения различаются по мощности пропускаемого через них электричества, а также минимального и максимального значения величин на входе. Поэтому можно выбрать подходящую модель из довольно широкого ассортимента.
Конструктивно стабилизаторы напряжения делятся на несколько видов:- Электромеханические Оборудованы автотрансформатором и токосъемным подвижным контактом (ролик, ползунок или щетка). Ролик перемещается по обмотке трансформатора, корректируя поступающее из сети напряжения. Имеют плавную регулировку. Не подходят для сетей с частыми скачками напряжения. Доступные по цене. Из-за механических деталей снижается срок эксплуатации;
- Релейные Состоит из автотрансформатора и силового реле под управлением электронной схемы, переключение сопровождается щелчками. Работают по принципу ступенчатой регулировки: под действием реле выводы переключаются таким образом, чтобы стабилизатор на выходе выдавал 220 вольт. Устройства считаются долговечными;
- Феррорезонансные регулируют напряжение в заданном диапазоне. Повышают или понижают напряжение за счет эффекта феррорезонанса – между двумя дросселями происходит электромагнитное взаимодействие. Долговечные, устойчивы к плохим погодным условиям. Имеют большой вес, греются, невысокий КПД;
- Тиристорные Переключение автотрансформаторов производится полупроводниковыми силовыми ключами. Не имеют механических деталей, работают с широким диапазоном входных напряжений. Допускают ступенчатые скачки напряжения, плохо фильтруют помехи. Не подойдут для аудио –
- Симисторные Электронные приборы, работающие по релейному принципу работы, где реле заменено на полупроводниковые ключи. Технологичные приборы, в которых практически отсутствуют изнашиваемые узлы. Встроенные вольтметры контролируют состояние сети, имеют возможность задерживать подачу напряжения. Работают бесшумно. Дорогостоящие, но долговечные;
- Инверторные Мгновенно реагируют на изменение напряжения, формируют идеально чистый (синусоидальный) сигнал на выходе. В конструкции нет реле и подвижных частей. Малые по размеру и весу, так как состоят из компактных конденсаторов и микросхем. Эффективно подавляют помехи в сети. Работают в широком диапазоне 90-310 В, сохраняя параметры качества выходного сигнала.
