Обратный клапан для канализации. Правильное расположение

Обратный клапан для канализации. Правильное расположение

Где именно монтируются клапана?

• Наиболее типично их расположение на выпуске в колодец канализационной сети подвального или цокольного этажа. Такие помещения должны оборудоваться отдельным выпуском; как вариант, выпуски могут объединяться после обратного клапана. При подпоре дворовой канализации борта сантехнических приборов окажутся ниже краев колодца; однако благодаря клапану помещение не будет затоплено;

Согласно требованиям СНиП 2.04.01 — 85, на выходе канализации цокольных и подвальных этажей должны устанавливаться электрифицированные клапаны, при срабатывании отправляющие сигнал на пульт диспетчера.
Исключение — помещения, используемые круглосуточно: в них могут стоять клапаны с ручным управлением.

• В квартире первого этажа многоквартирного дома затворы могут устанавливаться после отдельных сантехнических приборов. Так, обратный ПВХ клапан для канализации 110 мм может быть смонтирован после унитаза, а 50-миллиметровые устройства — на отводах для подключения ванны, умывальника и мойки. Еще более простое решение — установка общего затвора диаметром 110 мм на входе в квартиру, сразу после тройника или крестовины;

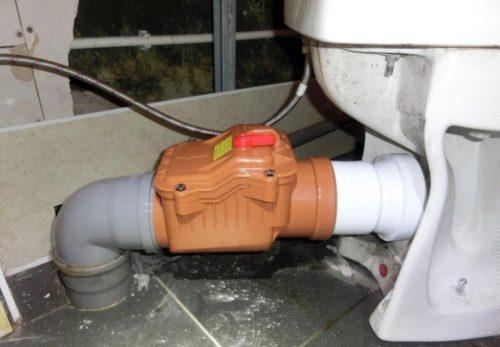

Установка клапана на выпуск унитаза.

• В частном доме, подключенном к центральной канализации, клапан можно установить перед выпуском на колодец с внутренней стороны фундамента. Разумеется, его расположение должно быть удобным для обслуживания: раз в 3 — 6 месяцев люк устройства вскрывается для очистки седла и заслонки от жира и прочих отложений.

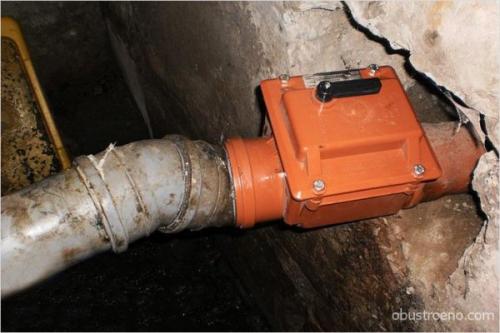

Выпуск на колодец, снабженный затвором.

Обратный клапан для канализации 110 минск. Обратный клапан ПП 110

В жилых домах, в особенности в домах советской постройки, периодически возникают проблемы с канализацией. В наибольшей степени от этого страдают жители, проживающие в квартирах на нижних этажах.

Причин образования проблем с системой водоотведения много. К ним относятся: несоблюдение правил эксплуатации (сброс в канализационную систему разных отходов), высокая степень износа трубопроводов, неверный уклон труб и другие. Эти причины создают проблемы при отводе сточных вод через отверстия сантехнических изделий и приводят к возникновению засора всей системы водоотведения. Возникший засор препятствует нормальному оттоку воды, продолжающей поступать в канализацию с верхних этажей, после чего она начинает выливаться из сантехнических изделий в квартирах снизу. Обычая прочистка труб не сможет решить эту проблему. Наилучшим решением станет установка обратного клапана, иначе называемого фановым. Он пропускает стоки грязной воды только в прямом направлении и не позволяет им двигаться обратно (принцип ниппеля).

Изделия могут иметь различные размеры. Так, выбор размеров устройства зависит от диаметра отвода трубы, в которую его необходимо установить. При подключении к центральному стояку канализации нужно использовать клапаны с диаметром более 100 миллиметров. При монтаже в других местах возможно применение клапанов меньших размеров. При разнице диаметров трубы и детали существует возможность использования переходника, однако это нежелательно по причине образования дополнительных соединительных элементов.

Канализационные клапаны изготавливают из стали, разных видов пластиковых масс, бронзы, латуни и чугуна. На сегодняшний день изделия из металла используются редко из-за дороговизны и недолговечности. Им на замену пришли полипропиленовые детали для установки внутри зданий и изделия из поливинилхлорида для установки как, внутри, так и снаружи зданий.

Существует несколько разновидностей обратных клапанов с разным принципом работы и конструкцией. Все виды клапанов включают следующие составные части: корпус со съёмной крышкой для возможности производить очистку изделия, запорную тарелку с резиновым уплотнителем, стальную пружину, рычага (запорного вентиля) для открывания и закрывания.

Для напорных канализационных систем применяют шаровые клапаны. Главная их задача - недопущение перетекания жидкости в обратную сторону. Состоит деталь из приёмного и выпускающего патрубков. В камере изделия имеется шарик, заполненный воздухом. В случае обратного тока воды шарик создаёт давление на мембрану, перекрывающую камеру и не позволяющую жидкости попасть в трубу.

Для общего канализационного стояка устанавливают воздушный (вакуумный) клапан, имеющий с большим диаметром (чаще 110 или 150 миллиметров). Служит данное изделие для стабилизации давления и предотвращения появления неприятного запаха.

Принцип работы вакуумного клапана отличается от шарового. Он основан на подаче воздуха в систему и сдерживании в трубе.

Необходимо обратить внимание, что монтаж изделия вакуумного типа разрешён исключительно в помещениях с постоянным уровнем температуры выше 0˚С.

Наиболее часто деталь устанавливают на входе в стояк системы водоотведения. Монтаж производится в месте соединения труб в момент сборки трубопровода, но допускается монтаж и в действующей сети. Установка производится индивидуально для каждой отдельной квартиры.

При монтаже необходимо придерживаться следующих рекомендаций:

1. Указывающая стрелка должна быть направлена в сторону канализационного коллектора, и указывать правильное течение воды от сантехнического прибора (унитаза) до стояка. Соблюдение данного требования необходимо для правильной работы устройства.
2. Во избежание проблем после установки, необходимо провести предварительную проверку устройства.
3. Со временем происходит снижение уровня герметичности мембраны. В этом случае может возникать шум и вибрация при работе клапана. Для их устранения достаточно заменить затвор, либо установить новую герметичную окантовку.

Купить обратный канализационный клапан, а также прочие разновидности сантехнической продукции можно в ООО «Вайдер».

При сотрудничестве с компанией вы получите ряд преимуществ:

• Отличное качество продукции и доступные цены.
• Гибкие скидки для оптовых покупателей, а также предоставление пресс-инструмента.
• Наличная и безналичная форма расчёта.

Получить информацию по любым вопросам можно, обратившись в компанию по телефонам: +375 (17) 223-29-63 и +375 (29) 832-25-81.

Обратный клапан для канализации своими руками. Правила монтажа

Если обратный клапан требуется монтировать в уже проложенную канализацию, следует придерживаться следующих рекомендаций:

1. В зависимости от наличия свободного места определяют габариты клапана, способ подключения (вертикальный или горизонтальный) и вид блокировочного механизма. Клапаны диаметром до 50 мм допустимо монтировать в любом положении. Для внутренней канализации от 100 мм (под унитаз) используют горизонтальные клапаны.
2. Желательно, чтобы трубопровод и клапан были из одного материала. Это облегчает сборку и повышает надёжность конструкции.
3. Диаметр патрубков клапана должен совпадать с размером трубы в месте установки. Использование переходников нежелательно. Монтажные работы усложняются, в месте перепада диаметров будет образовываться засор.
4. Направление движения жидкости обозначается на корпусе клапана стрелкой.
5. Перед установкой клапан проверяют на работоспособность и герметичность. В первом варианте наливают воду в выходной патрубок. В приёмном должно быть сухо. Во втором случае в выходной патрубок вставляют заглушку, в приёмный заливают жидкость. Место соединения крышки с корпусом должно оставаться сухим.
6. При монтаже горизонтального клапана нужно учитывать соосность его приёмного и выходного патрубков. Если они находятся на разных высотах, после установки клапана может быть нарушен уклон магистрали. Это приведёт к ухудшению оттока сливных масс и образованию засоров.
7. После установки на клапан не должно быть нагрузок на изгиб, кручение, растяжение и сжатие.

Обратный клапан для канализации 110 своими руками. Какие бывают клапаны по размеру и типу?

В основном установки, предотвращающие затопление дома из канализации, зачастую приобретаются с учетом материала, из какого изготовлена конструкция. Это может быть пвх трубопровод, металлический и другие варианты. Рассмотрим несколько популярных типов, которые успешно применяются в домашних условиях:

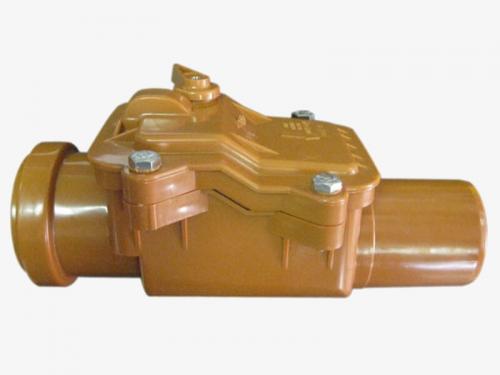

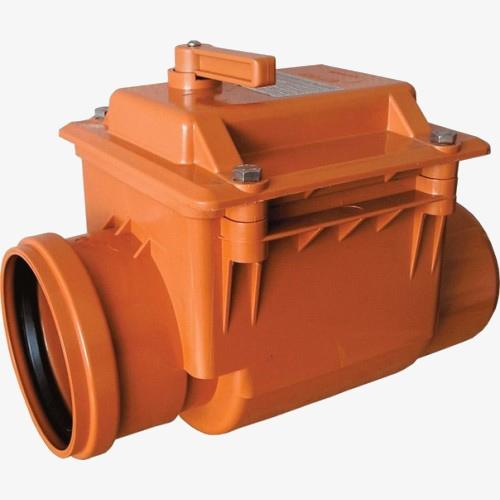

• пвх клапана или пластиковые — они идеально подходят для монтажа в современные системы канализации, выполненные из поливинилхлорида. При попытке поставить похожие установки в чугунные или стальные трубопроводы, необходимо обзавестись специальными переходниками. Они должны подходить по диаметру 110 мм, что подойдет для выхода из унитаза. На фото показано как выглядят такие клапана;



  Установка обратного клапана на слив унитаза

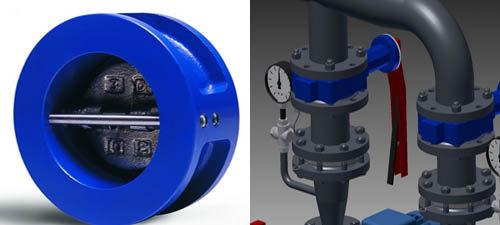

• устройства в металлическом исполнении подойдут к стальным и чугунным конструкциям. Они оснащены специальными прокладками и надежными крепежными элементами. Часто встречается и обратный клапан 50 мм, который подойдет для монтажа на системы, выводящие стоки от раковины, стиральной машины и ванны;

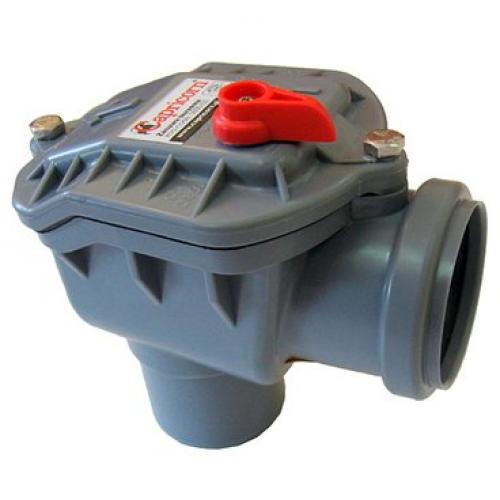

• устройства вертикального и горизонтального расположения. Первый тип конструкции чаще устанавливается для стоков от стиральных машин и раковин. Обычно он имеет диаметр 50 мм. Горизонтальный вариант используется для унитазов и сливов ванны. Его размеры могут варьироваться и составлять: 50, 60, 100, 110, 160 мм, в зависимости от диаметра самого трубопровода;
• условно делят обратные клапана по типу рабочего механизма: шаровый и запорный. Первый тип характеризуется подъемом шарика при приближении жидкости по трубам, второй вариант срабатывает сразу после слива, закрывается шторка на мощной пружине, и не позволяет проникнуть поднимающейся жидкости и запаху к сантехническому прибору.



Обратный клапан для канализации на кухне. КАК предотвратить ПОТОП на кухне или все об обратном клапане канализации

Дорогие кулинары!

Хочу рассказать вам свою историю знакомства с этой штукою. Понимаю,что сайт кулинарный,так же понимаю то,что мы много времени проводим на кухне. А вот когда из раковины слышны всхлипы и бульканье,то мы горазды всякими средствами заглушить неприятное возмущение нашей мойки. Только не всегда усилия наши помогают в этом….

Всякие там вантузы+средства снятия жира не всегда помогают. Я вот слежу вроде,вантуз у меня для кухонной мойки был. Не помогло. Это при том,что я частенько заливаю в раковину кипяток с кальцинированной содой на ночь.

Однажды,находясь дома,я услышала клокотание в раковине,доли секунд хватило,чтобы мерзкая черная жижа переполнила раковину и полилась через верх,топя кухню и подступая к паркету прихожки. Мои метания были ужасны:я в данный момент была в квартире одна…

Увидела из окна,что стоит "аварийка" под окнами,я метнулась к домофону и стала набирать всех,кто со мною завязан по стояку. Прибежав домой,я увидела что вся прихожая в черной,зловонной жиже… Опять выбежала из квартиры,а раковина просто выплевывала все дерьмо мне на пол…

После 4-5 минут сантехники жека были у меня в квартире.

Оказывается,на седьмом этаже они чистили канализацию в квартире мужика,пробка вылезла у меня,потому что моя соседка когда-то перенесла кухню в другое место-то есть нарушена сама система водоотвода…Топить теперь,сказали они мне,будут исключительно Вас,а не первый этаж(я на втором)….

Если бы я знала о таких штукенциях как клапан…если бы.

В итоге,я его приобрела,я не потратилась финансово,но зато теперь установила на кухне и живу спокойно."Обратка" ко мне,если и пойдет,то уж точно не затопит. Ещё клапан хорош тем,что закрыв его,можно спокойно уехать из дома,не боясь потопа.

Думаю,моя инфа будет вам интересной,если есть проблемы с канализацией.

А если канализация выйдет этажом выше и зальет вас,то,хотя бы,можно попытать отсудить ущерб от потерь,связанных с новым ремонтом.

И для ванных комнат есть такие вещи,грамотный сантехник знает,как поставить клапан.
