Схема подключения двойной розетки с заземление и без. Типы двойных розеток

07.01.2022 в 07:12

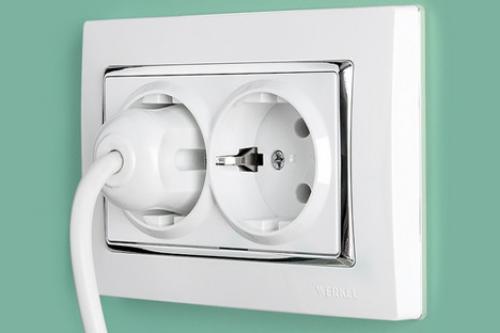

Схема подключения двойной розетки с заземление и без. Типы двойных розеток

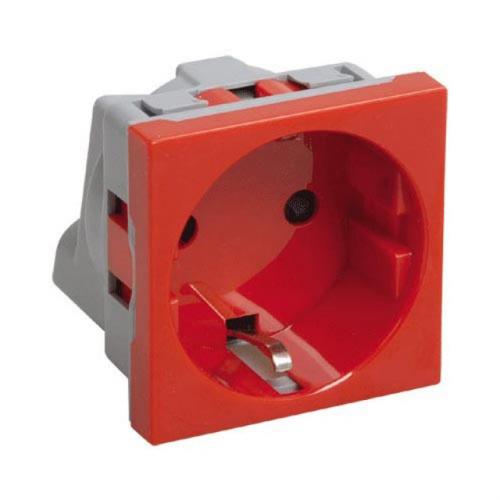

По модификации двойные розетки классифицируют на такие основные типы:

  1. Открытого и закрытого исполнения . В моделях закрытого исполнения отверстия спрятаны за шторками, которые сдвигаются в сторону в момент включения прибора. Устройства этого типа незаменимы для жилищ, где маленькие дети. Шторки срабатывают только при одновременном нажатии. Благодаря этому даже при намеренном просовывании инородного предмета ничего опасного не происходит.
  2. Без заземления и с заземляющими контактами . В моделях второго типа на корпус розетки выводятся заземляющие контакты, которые защищают электроприборы и пользователя от пробивающих токов, случайно «выходящих» на пластиковый корпус.
  3. Для установки в помещениях с повышенной влажностью и монтажа на улице . Модели первого варианта имеют маркировку IP-44. Они оснащены корпусом, защищающим устройство от проникновения влаги. Устройства для установки на улице имеют маркировку IP-55. Их высокопрочные корпусы защищены от загрязнения пылью и проникновения влаги.

Каждый тип имеет соответственную буквенную маркировку. К примеру: «А» указывает, что это американская двойная розетка, «В» сообщает о наличии заземляющего контакта.

В зависимости от типа исполнения и материала изготовления устройства делятся также на стандартные и полярные, накладные и выполненные на заказ

Среди последних разработок особой популярностью пользуются запрограммированные розетки. Оснащенные таймером устройства включаются и отключаются самостоятельно от питания по истечении установленного временного интервала.

Защитный корпус современных розеток выполняют из термостойкой небьющейся пластмассы. Для повышения декоративных качеств его украшают разнообразными вставками.

Благодаря разнообразию вариантов дизайна можно подобрать устройства, которые будут незаметны в интерьере либо же, напротив, выступать его достойным украшением

Планируя устанавливать двойную розетку самостоятельно, специалисты рекомендуют выбирать простые модели без каких-либо модификаций. Либо же отдавать предпочтение двойным розеткам с пружинным выбрасывателем вилки. Такие модели удобны тем, что оснащены пружинками, которые срабатывают при извлечении вилки из прибора.

Чтобы обезопасить себя, сведя к минимуму риск аварийных ситуаций, стоит выбирать продукцию проверенных производителей: «Schneider electric», «ABB», «Legrand».

Как поменять розетку двойную. Как заменить электрическую розетку на двойную

Как поменять розетку двойную. Как заменить электрическую розетку на двойную

Замечено, что в наш информационный век обилие различных электроприборов в доме начинает требовать все большее количество электрических розеток. И если раньше парочки розеток в комнате хватало для всего, то теперь: чем больше – тем лучше! Прочитав эту статью, вы сможете несколько помочь ситуации, не загромождая интерьер удлинителями.Увеличение количества розеток в квартире является достаточно непростой задачей по причине того, что для этого зачастую необходимо бурить дополнительные отверстия в стенах (порой бетонных).Увеличить же количество розеток путем замены обычной одинарной розетки на двойную можно прямо сейчас, и это не потребует от вас значительных усилий.В то же время такое простое действие позволит вдвое увеличить число «посадочных мест» для различных зарядных и питающих устройств.Для замены обычной розетки на двойную вам потребуются некоторые инструменты и материалы:
  • индикаторная отвертка (индикатор напряжения);
  • отвертка;
  • бокорезы или кусачки;
  • нож;
  • новая двойная розетка.
Значительно упрощает задачу замены тот факт, что двойная розетка совершенно спокойно устанавливается на место одинарной розетки, без необходимости выполнения каких-либо дополнительных строительных работ.

пошаговая инструкция по замене обычной электрической розетки на двойную

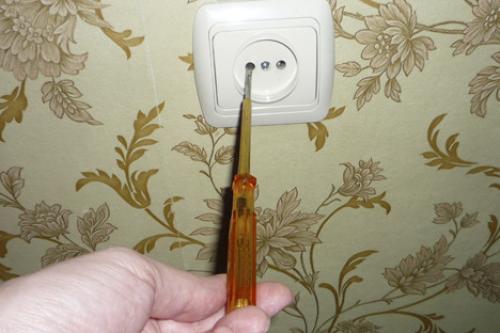

1. прежде всего,. выключите рубильник (или выкрутите пробки) на электрическом щитке в квартире или на лестничной клетке.убедитесь, что в розетке отсутствует фазное напряжение. для этого возьмите индикаторную отвертку и поочередно прикоснитесь ее металлическим жалом к металлическим контактам розетки.

Как поменять розетку двойную. Как заменить электрическую розетку на двойную

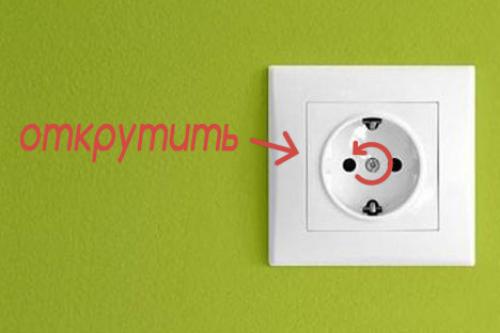

Ваш палец при этом должен быть прижат к металлическому контакту на корпусе индикатора, иначе он не будет работать. Если лампочка не светится (при условии, что индикатор исправен!) - можно начинать работу. 2. При помощи отвертки открутите винт на защитной декоративной крышке старой розетки и снимите крышку.

Как поменять розетку двойную. Как заменить электрическую розетку на двойную

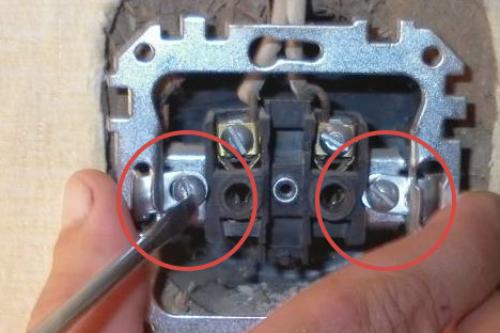

3. Выкрутите на 3-5 оборотов (ослабьте) два винта распорных лапок.

Как поменять розетку двойную. Как заменить электрическую розетку на двойную

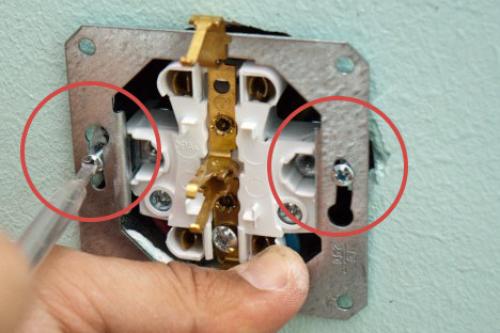

Если розетка прикручена к подрозетнику винтами, то выкрутите винты, удерживающие розетку в подрозетнике.

Как поменять розетку двойную. Как заменить электрическую розетку на двойную

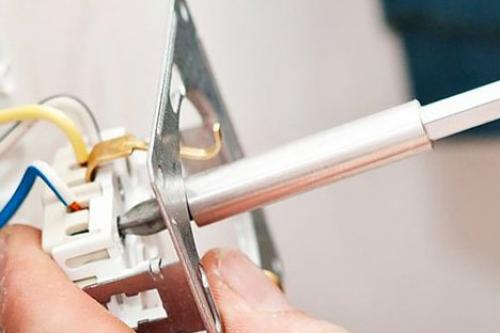

Достаньте розетку из подрозетника, аккуратно вытягивая и расправляя электрические провода. 4. Открутите винты, которые крепят провода к розетке, и отсоедините розетку.

Как поменять розетку двойную. Как заменить электрическую розетку на двойную

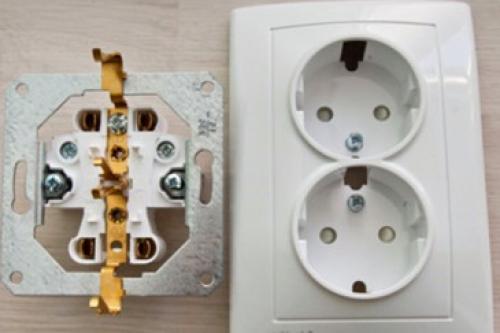

5. Возьмите новую двойную розетку, открутите и снимите с нее декоративную крышку.Если у вас была установлена розетка с заземлением, то устанавливайте двойную розетку также с заземлением. Если розетка, которая была установлена, не имела заземляющего провода, то и двойную покупайте также без заземляющего провода.
Как поменять розетку двойную. Как заменить электрическую розетку на двойнуюКак поменять розетку двойную. Как заменить электрическую розетку на двойную
Прикрутите 2-цветный (желто-зеленый) провод к клемме заземления, остальные 2 однотонных провода (чаще белый и синий) присоедините к клеммам розетки, используя отвертку.

Как поменять розетку двойную. Как заменить электрическую розетку на двойную

В том случае, если у вас была установлена розетка без заземления, и в подрозетнике имеется только 2 провода, вам будет нужна двойная розетка без заземления. Прикрутите оба провода к силовым контактам розетки. 6. Установите розетку в подрозетник, аккуратно укладывая провод в подрозетнике так, чтобы он не попал под распорные лапки крепления розетки. Выровняйте розетку и закрепите ее в подрозетнике при помощи распорных лапок (которые упираются в стенки подрозетника) или, что еще лучше и надежнее, при помощи крепежных винтов. Установите на место защитную декоративную крышку розетки.

Как поменять розетку двойную. Как заменить электрическую розетку на двойную

7. Включите напряжение и проверьте работоспособность розетки при помощи любого электрического прибора.

Вот и все, ваша новая двойная розетка установлена на место обычной одинарной и готова к использованию. Если у вас в процессе замены розетки возникнет необходимость заменить еще и подрозетник, вы сможете это также выполнить самостоятельно после прочтения соответствующей статьи на этом сайте.


Жмите на кнопку ↓↓↓ и делитесь с друзьями, если вы находите эту статью полезной!

Как подключить розетку 3 провода. Земля, ноль и фаза

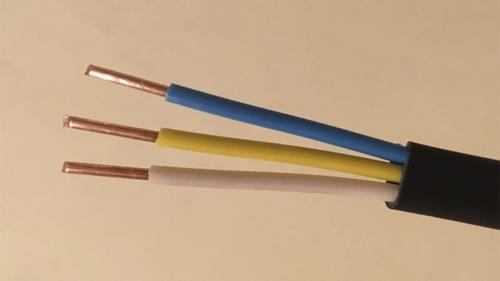

Всего существует три вида проводов: заземление, ноль и фаза. Расцветка наносится на весь провод, поэтому даже если вы перережете кабель посередине, то все равно сможете понять, где какой контакт.  Заземление обозначается следующим образом:

  1. Желто-зеленый цвет (в абсолютном большинстве случаев).
  2. Зеленый или желтый.

В схеме электропроводки заземление обозначается аббревиатурой РЕ.

Обратите внимание: на чертежах и на сленге электриков заземление часто называется нулевой защитой. Не перепутайте ее с нулем, иначе произойдет замыкание.

Ноль в кабеле обозначается сине-белым или просто синим цветом, обозначение в схеме буквой N. Иногда его называют нейтралью или нулевым контактом, поэтому будьте внимательны и не путайте эти понятия.

Теперь разберем, какой цвет провода фазы применяется чаще всего. Здесь вам придется нелегко, поскольку вариантов может быть масса. Мы советуем идти обратным путем – сначала обнаружить желто-зеленую землю, потом синий ноль, а оставшиеся в кабеле провода будут фазой. Соединять их необходимо согласно цветов, чтобы не возникало путаницы. Чаще всего в трехжильных системах они маркируются коричневым цветом, но могут быть и иные варианты:

  • черный;
  • красный;
  • серый;
  • белый;
  • розовый.

На схематических изображениях фазу отображают буквой L. Обнаружить ее можно тестерной отверткой или мультиметром. При соединении проводов используйте специальные зажимы или спаивайте их со смещением друг относительно друга , чтобы не произошло КЗ или окисления контактов с последующей потерей напряжения.

Как подключить розетку 3 провода. Земля, ноль и фаза

Как подключить двойную розетку с четырьмя проводами. Сборка розетки с четырьмя проводами и для чего они нужны

Итак, у вас что-то случилось, пришлось разбирать и собирать розетку. При сборке вы столкнулись с проблемой – в розетке 4 провода. «Что это, зачем и какие провода подключать?» – наверное, эти вопросы вы сначала себе задали. Давайте разбираться, для начала – для чего в розетке 4 провода.

Современные розетки устроены системой, то бишь электричество идёт от источника к одной розетки, от розетки к другой, от той к третьей и так дальше.

Благодаря этому решению в доме используется меньшее количество проводов, чем если бы при подключении напрямую от источника питания к розетке.

Таким образом от источника питания идёт два провода – фаза и ноль, два других провода идёт к другой розетке и передают на неё электричество.

Источник svouimirukami.ru

Разобраться какие провода подключать весьма просто.

Для этого вам понадобится индикатор напряжения. При включённом питании проверяем индикатором все четыре провода, лишь на один, из которых сработает индикатор.

После отключите питание и подключите провод фазы к розетке через клеммы. Методом подбора нужно будет выбрать провод нуля.

Не подключайте провода при включённом питании, это опасно. Всегда перед подключением провода выключайте питание.

Ну а дальше просто подключите оставшиеся провода – к каждому проводу пару.

В случае если у вас нет индикатора напряжения, то придётся самостоятельно подобрать провод фазы и нуля, после чего всё также подключить вторую пару.

Установка двойной розетки schneider electric. Розеток много не бывает: Правило «Плюс одна»

Любые опытные электрики знают, что много розеток не бывает! И они абсолютно правы, так как при любом даже самом правильном проектировании электропроводки и ее монтаже все равно в дальнейшем наступает момент, когда где-то не будет хватать розетки. Поэтому при планировании электропроводки надо пользоваться одним хорошим правилом, называемым «плюс одна». То есть там, где по всем нормам и предварительным прикидкам нужна одна розетка, надо смело ставить две. Там, где две, там смело 3 и так далее. На кухонных фартуках, в местах расположения аудио- и видеотехники, возле всех письменных столов смело надо устанавливать блок из трех розеток плюс компьютерную, а там, где находится телевизор, то еще и антенную.

Схема подключения двойной розетки с заземление и без. Типы двойных розеток 11

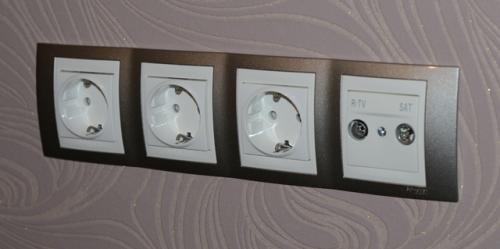

Необходимый минимум розеток в месте расположения телевизора

Некоторые электрики экстракласса, очередь на услуги которых измеряется уже годами, в любой жилой комнате устанавливают не менее 3 блоков из 4 розеток, причем в нужных местах, а не за планируемой мебелью. На этапе монтажа это выливается в бо́льшие расходы, зато потом следуют десятки лет комфортной жизни без удлинителей, являющихся всегда источником повышенной опасности. Исключением из правила «плюс одна» являются только выделенные линии, предназначенные только для конкретных потребителей: стиральные и посудомоечные машины, проточные электронагреватели, электроплиты, кондиционеры, системы безопасности (сигнализация и видеонаблюдение). К таким потребителям прокладывается отдельный кабель от щитка, а розетки иногда выделяют другим цветом, например, красным, подчеркивающим их «особый статус».

Схема подключения двойной розетки с заземление и без. Типы двойных розеток 12
