Солнечные вакуумные коллектора. Назначение и устройство оборудования
Солнечные вакуумные коллектора. Назначение и устройство оборудования
Конструкция солнечных коллекторов весьма различна. Это могут быть плоские или вакуумные нагреватели, а также оборудование, где в качестве теплоносителя вместо воды задействован воздух. Подробно мы остановимся на вакуумной модификации, так как именно этот тип солнечных коллекторов обладает высоким КПД и массой других неоспоримых достоинств.
Назначение вакуумного коллектора, работа которого основана на преобразовании солнечного излучения в тепловую энергию, имеет широкий вариативный ряд. Наибольшая востребованность наблюдается при необходимости нагрева воды в значительных объемах. Ступенькой ниже стоит цель организовать отопление помещения за счет установки солнечного оборудования в форме вакуумного коллектора. Ему под силу подогреть в воду в бассейне или обеспечить теплый пол в холодный сезон. Важным аспектом эксплуатации солнечного коллектора является его экологическая безвредность и безопасность.
Главным отличием вакуумных нагревателей от других конструкций солнечных коллекторов – это наличие на базовой панели закрепленных стеклянных трубок. В качестве материала применяется боросиликатное стекло, характеризующееся повышенной прочностью и сохраняющее оптические свойства на протяжении длительного периода. Для покрытия применяется специальное вещество, которое обеспечивает притяжение солнечных лучей. Внутри большей трубки расположено меньшее по диаметру изделие, пространство между ними заполнено вакуумом.
Замечание ! Именно вакуумная прослойка способствует сохранению тепловой энергии, повышая КПД трубчатого коллектора по сравнению с плоскими моделями на 30% в условиях слабой освещенности. Также вакуумный элемент дает возможность подогревать жидкость при минусовой температуре окружающей среды.

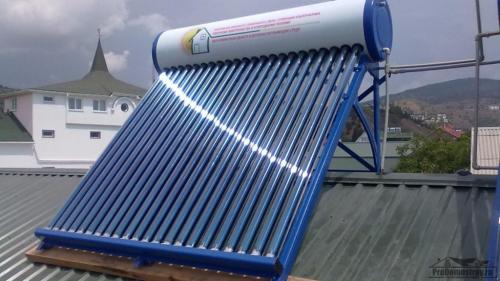

Солнечные вакуумные коллекторы для отопления дома. Солнечные коллекторы для отопления дома: разновидности установок
По конструктивному исполнению солнечные коллекторы могут быть плоскими или вакуумными. Последний вариант является более распространенным типом, который характеризуется простотой монтажа, высокой эффективностью, способностью обеспечить необходимым количеством тепла весь дом. Вакуумный солнечный коллектор для отопления дома, цена которого превышает стоимость плоского изделия, представлен сложной конструкцией, которую можно использовать для полноценного обогрева помещения и нагрева воды в любой сезон года.
Существует особый тип установки, который называется коллектор-концентратор. Он представляет собой систему параболических отражателей, которые располагаются на одной криволинейной поверхности, где концентрируется в определенных точках солнечный свет. Для получения максимального эффекта необходимо изменять вслед за движением солнца положение устройства, которое может находиться в двух плоскостях.
В зависимости от теплоносителя различают жидкостные и воздушные конструкции. В первом случае используется дистиллированная вода или антифриз, а во втором – нагретый воздух.
Вакуумные солнечные коллекторы
По варианту применения теплоносителя различают пассивные и активные системы. В первом варианте солнечный коллектор используется совместно с баком накопителем. Такая система приемлема для горячего водоснабжения и не комплектуется дополнительными инженерными элементами. Активный вариант предполагает установку солнечного коллектора и других технических устройств, таких как насос, бак-накопитель, защитные клапаны, дополнительные приборы нагрева теплоносителя. Такая система может применяться и для горячего водоснабжения, и для отопления дома.
Активный солнечный коллектор для подогрева воды
Способ передачи тепла может быть косвенным или прямым. Первый вариант предполагает наличие аккумулирующего бака, в котором выполняется передача тепловой энергии, полученной наружным контуром от солнечного излучения, внутреннему контуру, циркулирующему в системах отопления и ГВС. В прямоточных системах, которые применяются для горячего водоснабжения, циркуляция воды в контуре коллектора происходит под воздействием разности температур и благодаря наличию дополнительных элементов в виде клапанов и кранов.
Классификация солнечных коллекторов для отопления по температуре нагрева теплоносителя
Воздушные или водяные солнечные коллекторы для отопления дома можно классифицировать по степени нагревания его рабочих органов и теплоносителя. В зависимости от этого критерия различают низко-, средне- и высокотемпературные установки. Низкотемпературные варианты способны обеспечить нагрев теплоносителя до 50 °С. Такие тепловые коллекторы используются для подогревания воды в душевых летом, в емкостях для полива, для создания комфортных условий в прохладные весенне-осенние вечера.
Среднетемпературные системы обеспечивают нагрев теплоносителя до 80 °С. Такие установки употребляются для обогрева помещений, для бассейнов. Солнечные коллекторы данной категории наиболее целесообразно устанавливать при обустройстве частного дома. Высокотемпературные системы способны нагреть теплоноситель до температуры 250-300 °С. Такие устройства рекомендуется использовать в промышленных масштабах. Их применяют для обогрева коммерческих зданий, производственных цехов и других технологических помещений.
Высокотемпературные системы предполагают сложный процесс преобразования и передачи тепловой энергии. Конструкции имеют внушительные габариты, требующие много свободного пространства для их монтажа. Процесс изготовления системы является весьма трудоемким и затратным, что связано с использованием специализированного оборудования. Самостоятельно выполнить такой вариант не удастся.
