Появление винтовых свай в строительстве совершило в своё время маленькую революцию в сфере создания быстромонтируемых фундаментов для лёгких зданий и сооружений.

Усилиями 2 – 3 человек без привлечения специальной техники можно в течение нескольких дней возвести прочное и надёжное основание под баню, дачный домик или другую постройку.

При наличии минимального опыта и соблюдении нижеуказанных правил самостоятельное возведение свайно-винтового фундамента (СВФ) не вызовет особых затруднений.

Правила монтажа свайно-винтового фундамента

Самостоятельное строительство основания здания или сооружения из фундамента на винтовых сваях (ВС) основывается на соблюдении довольно простой технологии.

Для успешной установки свайно-винтового фундамента своими руками следует придерживаться следующих правил:

• опору ввинчивают в почву строго вертикально. Любые отклонения в сторону наносят ущерб несущей способности СВФ;
• внешнюю поверхность ВС обязательно подвергают антикоррозионной обработке;
• полость ствола с открытым нижним торцом должна быть тоже покрыта защитным составом. В противном случае влажный грунт вызовет коррозию металла;
• грунтовое основание не должно содержать крупнообломочных и скалистых пород;
• концы свай обязательно располагают ниже границы промерзания и выше уровня грунтовых вод. Это нужно для того, чтобы силы пучения, вызванные сезонными изменениями температуры почвы и перепадами горизонта вод, не смогли вытолкнуть сваю наверх;
• нижний торец опоры не должен быть открытым, его заваривают металлом в виде эллипса под углом 45или конуса. Бетон внутри ствола защитит от коррозии сталь;
• независимо от расчётного количества свай, между ними выдерживают интервал 1,5 – 2 м;
• монтаж СВФ выполняют минимум три человека. Двое работников вращают ВС рычагами, продетыми через верхние монтажные отверстия сваи. Третий человек усилием рук удерживает трубу в вертикальном положении.

Сваи винтовые под крыльцо. Варианты строительства крыльца на винтовых сваях

Возведение площадки над фундаментом на винтовых сваях может проводиться как на этапе строительства нового дома, так и в ходе конструирования отдельных элементов или пристройки к уже построенному строению. Таким образом, варианты крыльца могут быть двух типов:

1. Встроенное. Данное крыльцо является единым компонентом всей конструкции и возводится одновременно с домом.
2. Пристраиваемое. Процесс строительства такого крыльца на фундаменте из труб проходит после того, как дом уже построен.

Для каждого варианта проводится расчет, который включает определение:

• площади сечения опор;
• необходимого количества стоек под крыльцо, исходя из несущей нагрузки;
• дистанции между опорами и их высоты.

Фундамент имеет свои плюсы и минусы, рассмотренные ниже.

Преимущества крыльца на винтовых сваях

Положительные стороны винтового фундамента кардинально отличают его от фундаментов других видов. Преимущества этого основания заключаются в следующем:

1. Значительная экономия средств на его строительство. Основание, построенное на свайно-винтовом фундаменте, будет стоить на 30-40% дешевле основания из бетона.
2. Быстрота установки стоек. Их монтаж в зависимости от количества и плотности грунта проводится в течение 2-4 дней.
3. Установка винтовых труб может проводиться как летом, так и зимой, не зависимо от температуры и влажности воздуха.
4. Монтаж стоек возможен на любой местности и на ландшафте любой сложности. Это могут быть твердые и мягкие грунты, пучинистые земли, торфяники или участки с высоким расположением подземных вод. Препятствием для установки таких опор могут стать лишь скальные породы или земли, которые плотно насыщены крупным камнем.
5. На установленных трубах можно сразу делать крыльцо. Им не нужно время для усадки и затвердения.
6. При строительстве в лесистой местности монтаж винтовых стоек не наносит вреда корневой системе. Их монтаж возможен в городской черте без нарушения коммуникационных линий. При этом ландшафт местности не нарушается.

   Установка без нарушения окружающего ландшафта

7. Установку винтовых опор можно проводить в ограниченном пространстве среди других построек. Характерным отличием является то, что площадь постройки остается чистой, нет необходимости в завозе материалов и в вывозе строительного мусора.
   В стесненных условиях
8. Возможность всей конструкции выдерживать высокую нагрузку, которая может увеличиваться в зависимости от увеличения количества труб. Они способны выдерживать нагрузку от 3 до 6 тонн, в зависимости от сечения.
9. Опоры могут легко демонтироваться и повторно устанавливаться в другом месте под такую же или другую постройку.
10. Высокая надежность. Конструкция труб способна выдерживать боковые нагрузки и незаметное движение грунтов.
11. Длительный период эксплуатации.

Сваи винтовые под бытовку. Бытовка на винтовых сваях

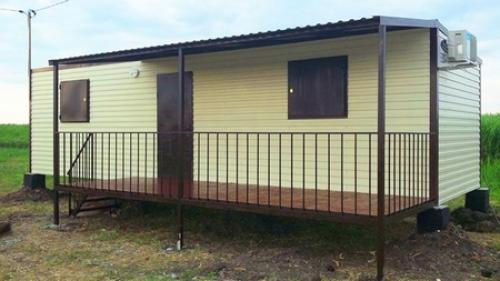

Бытовка на винтовых сваях

Любое сооружение, независимо от того, из чего оно строится, должно иметь крепкое основание, надёжный фундамент.

Даже, если это обычный деревянный домик для инструментов или. Идеальным вариантом для такого строения являются винтовые сваи.

Эти приспособления представляют собой отрезки бесшовных стальных труб, имеющие острые наконечники с лопастями. Устанавливатьсяможет как с использованием специальной техники, так и вручную. В любом случае монтаж свай происходит в виде ввинчивания их в грунт и здесь есть несколько особенностей.

Итак, о том, как возводится бытовка на винтовых сваях и про нюансы выполнения данной работы своими руками, будет рассказано в этой статье.

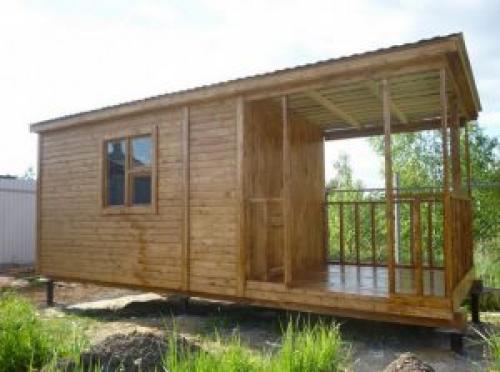

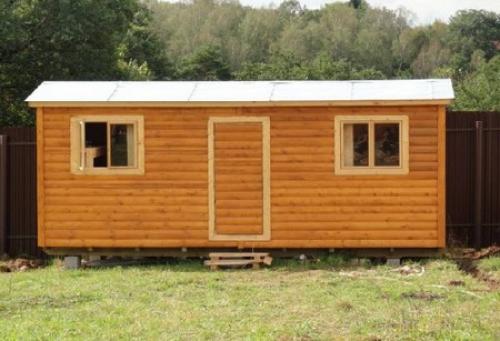

Бытовка на винтовых сваях

Если решено, что на загородном участке необходима бытовка на винтовых сваях, то построить её можно и своими руками. Однако для этого необходимо знать некоторые особенности:

1.  Для того чтобы не допустить развитие коррозии в заводнённых местах, в особенности, если строится, трубы подвергаются дополнительной обработке, после чего в них заливается бетонный раствор;
2.  Если земля мёрзлая или часто встречаются прослойки, состоящие из твёрдых пород, то свая вкручивается в специально вырытую и подготовленную лидерную скважину;
3.  Трубы длиной свыше 2 метров — должны обязательно армироваться;

Во время вкручивания сваи необходимо следить за тем, чтобы столб стал ровно, иначе даже при отклонении на 2 градуса появляется опасность нарушения стабильности будущего сооружения.

Собственно, это и все особенности. Строительство бытовки на винтовых сваях достаточно просто выполнить и с этой задачей легко справиться даже своими руками.

Преимущества фундамента на винтовых сваях

Преимущества фундамента на винтовых сваях состоят в том, что:

1.  Их можно вкручивать практически в любой грунт;
2.  Непосредственно сам монтаж винтовых свай отличается простотой и лёгкостью;
3.  Длительный срок эксплуатации, доходящий до 100 лет;
4.  По сравнению с затратами на другие виды фундаментов, например– этот обойдётся дешевле всех;
5.  Короткие сроки постройки, управиться можно всего за пару часов.

И, тем не менее, бытовка на винтовых сваях обладает и парочкой недостатков , например:

Сваи для строительства бытовки нельзя использовать на известняковых и скалистых почвах;Расстояние между сооружением на свайном фундаменте и другими постройками должно быть не меньше чем 0,5 м.

Этапы строительства бытовки на винтовых сваях выглядят так:

1.  Подготовительные работы по расчистке места для бытовки.
2.  Снятие верхнего плодородного слоя почвы.
3.  Вкручивание свай, во время которого нужно не забывать о контроле ровности труб с помощью строительного уровня.
4.  Когда трубы будут установлены, внутрь нужно залить бетон, а после его застывания приварить несколько швеллеров, на которых будут держаться перекрытия и стены бытовки своими руками.

Для того чтобы металл не «боялся» влаги и воздействия кислот во время эксплуатации бытовки на сваях, сваи вместе со швеллерами следует дополнительно обработать битумной мастикой или другим жидким гидроизоляционным материалом.
