Установка посудомойки своими руками. Инструкция по подключению к водопроводу

Установка посудомойки своими руками. Инструкция по подключению к водопроводу

Как правило, к крану-смесителю, расположенному в мойке, идут гибкие шланги от труб с горячей и холодной водой. Вот почему наиболее удобный способ подсоединения ПММ расположен в том месте, где к водопроводной магистрали подключен такой шланг. В противном случае придется делать врезку в трубу при помощи тройника или коллектора с двумя отводами и кранами. При подключении в месте соединения гибкого шланга с водопроводом тройник с запорным краном нужно установить под мойкой.

Подключение тройника в месте соединения гибкого шланга с водопроводной магистралью, выведенной из стены

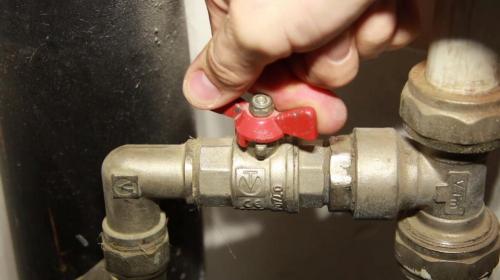

Запорный кран в тройнике необходим для того, чтобы можно было быстро прекратить подачу воды в случае аварийной ситуации. Поскольку большинство моделей ПММ нуждаются только в холодной воде, потребуется один тройник.

Для работы следует подготовить следующие инструменты и материалы:

• тройник с встроенным краном, изготовленный из латуни или бронзы, с диаметром резьбы 3/4 дюйма (такой диаметр подходит в большинстве случаев);
• входной фильтр грубой очистки (если такой отсутствует в комплекте посудомойки);
• фторопластовая уплотнительная лента (ФУМ-лента);
• разводные ключи;
• острый нож.

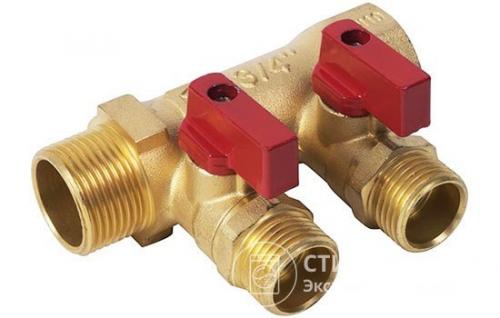

Разветвитель на 2 выхода с диаметром резьбы 3/4 дюйма

Если на кухне уже есть стиральная машина или планируется ее установка, тройник следует заменить коллектором на два выхода с таким же диаметром (3/4 дюйма) и двумя запорными кранами (см. фото выше). Кроме того, некоторые модели ПММ комплектуются слишком короткими заливными шлангами, чуть больше метра длиной. Если такой длины не хватает, придется купить новый шланг в специализированном магазине.

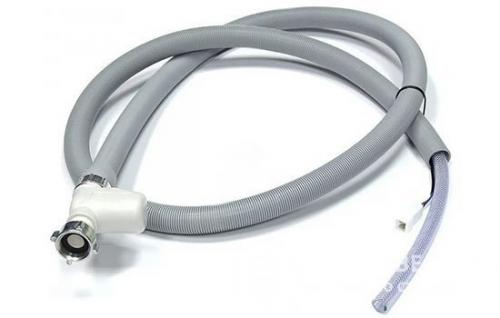

Заливной шланг ПММ вместе с вмонтированной системой «Аквастоп»

Чтобы правильно подключить посудомоечную машину своими руками к водопроводу, работу следует выполнить пошагово, в несколько этапов:

1. Перекройте подачу воды в квартиру.
2. Отсоедините гибкий шланг, подводящий холодную воду к смесителю, от трубы водопровода.
3. Соедините водопроводную трубу с входным отверстием тройника или разветвителя, намотав предварительно на резьбу ФУМ-ленту.
4. Выходное отверстие тройника или коллектора соедините с гибким шлангом, идущим к смесителю. Не забудьте использовать ФУМ-ленту.
5. К одному из боковых отводов подсоедините фильтр и впускной шланг посудомоечной машины.
6. Если есть стиральная машина, ее впускной шланг подключите к второму отводу разветвителя.
7. Проверьте герметичность всех соединений, подав воду в магистраль.

На этом подключение посудомойки к воде завершено.

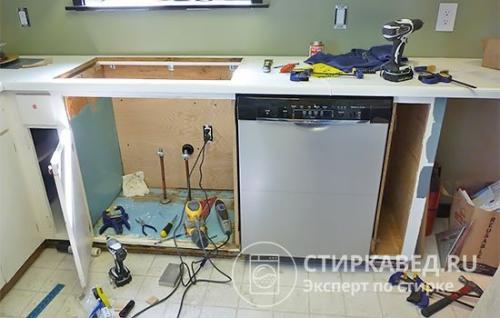

Бывает так, что при установке посудомоечной машины приходится переделывать крепление и подвод коммуникаций

Иногда ситуация не позволяет выполнить установку ПММ возле раковины. В этом случае приходится врезаться в водопроводную трубу. Если она изготовлена из металлопластика, сложностей не возникнет. Необходимо вырезать кусок трубы и на его место установить тройник или коллектор с пресс-фитингами, обеспечивающими надежное соединение.

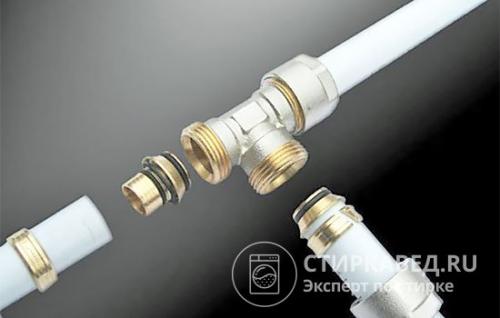

Цанговое соединение труб из металлопластика при помощи обжимных пресс-фитингов

Металлическую трубу можно не резать – достаточно надеть сверху хомут с отводом и просверлить отверстие в трубе через отвод. Данное соединение тоже является надежным.

Подключение посудомоечной машины к сифону. Сифон для посудомоечной машины

Василий Михайлович Свиридов

Мастер с 12-летним стажем. Ремонт стиральных машин и холодильников.

Время на прочтение: 3 минут

У этой статьи:

Многие профессионалы рекомендуют устанавливать специальный сифон для посудомоечной машины при подключении к канализации. От обычного он отличается дизайном, дополнительными элементами, позволяющими правильно, комфортно пользоваться посудомоечной (стиральной) машинкой. Зачем нужен сифон, как выбрать, правильно подключить — ответы, советы опытных мастеров в нашей статье.

Для чего нужен сифон

Так называется приспособление, соединяющее раковину со сливной трубой. Своеобразная емкость, создающая гидрозатвор между канализацией и мойкой с целью:

• предотвращения попадания неприятного запаха из канализации в помещение;
• накопления мелких вещей, попавших в раковину, технику (монетки, украшения, пуговицы);
• профилактики замусоривания канализационной системы;
• снижения нагрузки на помпу посудомойки (стиралки);
• предотвращения преждевременного слива, попадания сточной воды в бак посудомойки, что возможно благодаря оборудованной системе с обратным клапаном.

Сифон для ПММ изготавливается из прочного материала, способного выдержать агрессивное воздействие моющих средств.

Чем заменить?

Многих интересует вопрос, можно ли обойтись без этой детали. С помощью специальной манжеты, гибкого шланга слив посудомойки герметично соединяется с канализационной трубой. Но у этого способа есть свои нюансы, недостатки:

• шланг обязательно размещается с изгибом (для образования водной пробки);
• повышается нагрузка на дренажный насос;
• для прочистки конструкции требуется демонтаж выводной трубки;
• отвод канализационной трубы следует приподнять на полметра от пола, чтобы получился гидрозатвор. Длины «родного» шланга ПММ не всегда хватает на подобные манипуляции, приходится наращивать необходимые сантиметры, прикрепляя дополнительный отрез. Довольно часто район соединения дает течь.

Взвесив все «за» и «против», можем сделать вывод, что установка сифона — надежный, удобный вариант.

Разновидности

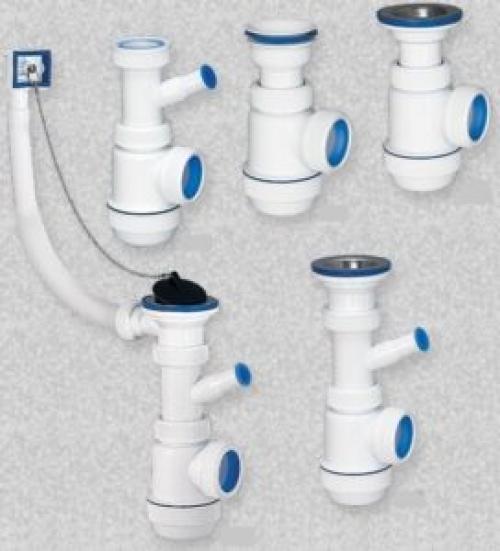

Ассортимент конструкций можно поделить на виды:

• совмещенные;
• скрытые;

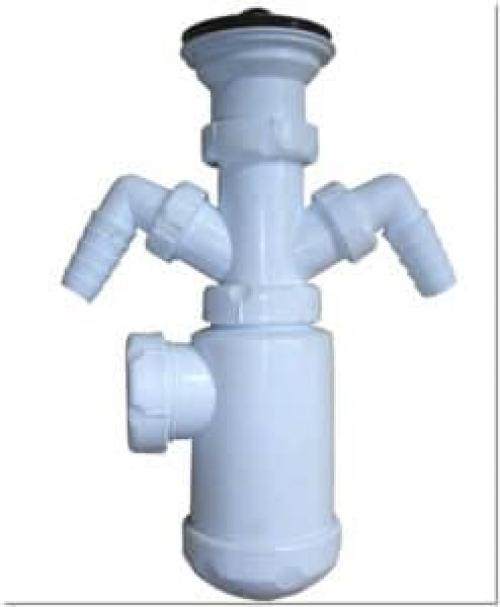

• наружные.Совмещенный вариант используется для подключения к канализации одновременно нескольких объектов под мойкой (раковины, посудомойки).

  Фото 4

От обычного отличается наличием дополнительных патрубков (штуцеров) подключения бытовой техники. Коробочный сифон более компактный, подойдет, если под мойкой мало места. Бутылочный тип крупнее, но задерживает весь мусор, его удобно разбирать и чистить. Специальный сифон для ПММ (СМ) шире, объемнее обычного, но желательно не включать одновременно бытовую технику, чтобы избежать повышенной нагрузки на трубы.

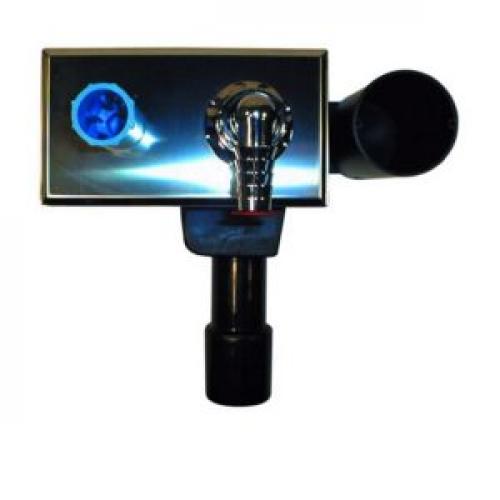

• Скрытая модель (например, германский бренд Viega) полностью прячется в углублении, в стене.

Наружу выступает только аккуратный штуцер для подсоединения — на кухне такой слив используется редко.

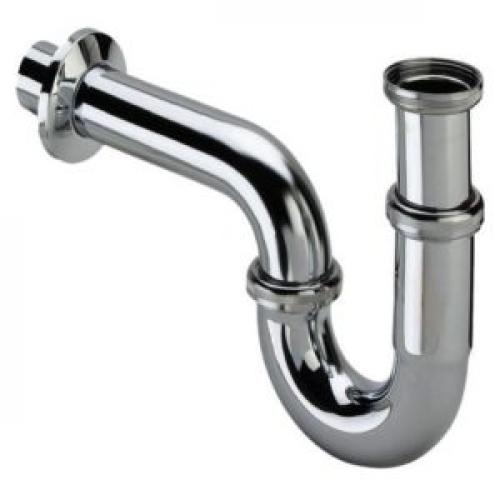

• В случае, когда нет возможности монтажа в раковину, стену, применяется наружный, который врезается в трубу в удобном месте.

Можно подобрать модель даже по направлению отвода и размеру резьбового соединения.

Выбор запчасти зависит от расположения рабочего места вашей кухонной помощницы.

Как установить наружный сифон:

• отметьте на стене места для креплений;
• просверлите крепежные отверстия;
• установите фиксирующие клипсы;
• прикрутите колбу к стене;
• установите уплотнитель;
• закрепите дренажный шланг;
• очень важно — тщательно герметизировать все стыки, чтобы не произошло протечки.

Установка модификации со штуцером под раковину:

• подготовьте тазик (любую подходящую емкость), тряпки, губки для устранения влаги при снятии старого, неподходящего сифона;
• подставьте тазик под раковину;
• открутите пластиковые крепления;
• снимите колбу;
• очистите отводы для слива от накопившихся загрязнений;
• прикрутите  новый элемент, повернув патрубком к ПММ;
• подключите шланги, обработайте стыки с отводом гидроизоляцией.

Монтаж внутристенного варианта для посудомойки (и стиральной машины):

• проделайте в стене нишу для закрепления;
• установите штуцером соединения наружу;
• подведите водосточную трубу, закрепите (хомутами, скобами);
• закройте следы установки специальной декоративной панелью;
• соедините посудомойку, патрубок, тщательно прикрутите.

Проверка качества монтажа

После установки следует убедиться, что установка произведена правильно и посудомоечная машина будет работать без «сюрпризов»:

• еще раз проверьте все места соединения, крепления на прочность и герметичность;
• обратите внимание на расположение гибких шлангов — они не должны путаться, закручиваться, перегибаться, передавливаться;
• запустите тестовый режим без посуды;
• понаблюдайте за процессом, устраните изъяны в случае необходимости.

Вам поможет полезное

Как видите, каждый может проделать эту работу, вооружившись стандартным, домашним  набором инструментов и изоляционных материалов. Желаем удачной и легкой установки!

Подключение посудомоечной машины с аквастопом. Как заменить аквастоп посудомоечной машины

Аквастоп — это устройство, позволяющее регулировать поступление воды в посудомоечную машину. Представляет он из себя систему, состоящую из 2 шлюзов: один пропускает воду при включении техники в сеть , а второй открывается непосредственно во время работы. Так они создают мощный заслон, не позволяющий образовываться протечкам. Понятно, что они могут навредить ремонту квартиры.

Аквастопы бывают нескольких видов:

• Механический — шлюзы регулируются пружиной, в действие которую приводит давление воды. То есть, если оно сильно давит на клапаны, то устройство перекрывает подачу воды до тех пор, пока хозяин не разберется с причиной утечки. Просто и удобно, однако ремонтники отмечают, что система иногда дает сбои.
• Абсорбентовый — поддон для сбора воды наполнен впитывающим элементом. При попадании влаги он разбухает и перекрывает собой подачу воды.

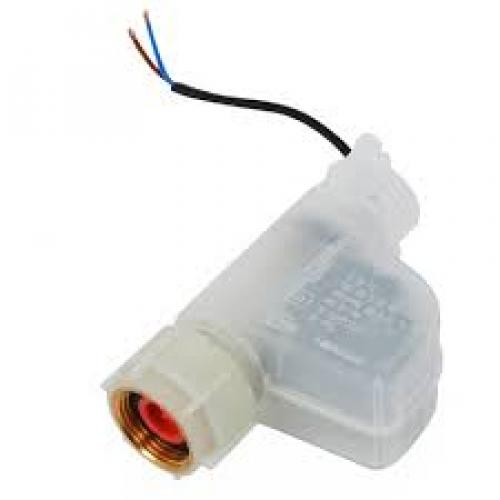

• Электромеханический — самый продвинутый вид блокировки утечек. Специальный «поплавок» при изменении уровня воды перекрывает ее подачу. Все просто, а система практически не дает сбои.

В данной статье мы разберем замену аквастопа на посудомоечной машине, подходящую ко всем его видам. Так что будьте уверены, что и для Вашей он тоже подойдет!

Как проверить аквастоп в посудомоечной машине?

Существует огромное количество признаков, говорящих о неисправности устройства. Однако большинство из них очень похожи, поэтому мы объединили их и представляем Вашему вниманию самые распространенные «сигналы» поломки.

• Самое очевидное — из Вашей техники течет вода. Это говорит о том, что аквастоп не справляется со своей работой — блокировать протечки, а значит самое время его проверить. Чаще всего он не поддается ремонту, поэтому проще будет заменить.
• Устройство блокирует подачу воды, однако при его отключении протечек не происходит. Да, возможно и такое. Скорее всего, тут вышел из строя «поплавок» или иное приспособление для измерения уровня воды.

По сути, любое проявление влаги вне техники — сигнал к ее диагностике и замене комплектующих. Учтите это!

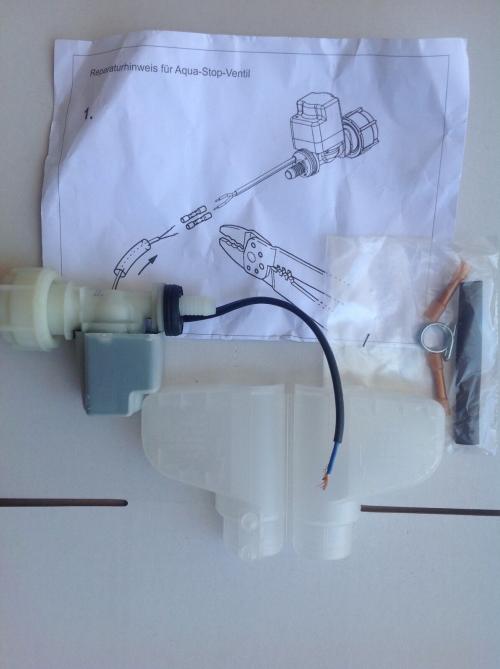

Инструкция по замене аквастопа

1. Узнайте тип своего устройства

Если оно — механическое, то достаточно просто «отщелкнуть» его обратно. Пружина вернется в исходное положение. Если абсорбентовое, то впитывающий материал вскоре вернется в исходное положение, нужно подождать. Электромеханический же нуждается в замене, поэтому читайте материал дальше.

2. Отключите посудомоечную машину от сети

Это не даст Вам возможности получить разряд тока, а также даст доступ к электромеханическому аквастопу.

3. Перекройте воду, поступающую в технику

Это нужно сделать обязательно, ведь без аквастопа вероятна протечка!

4. Открутите старый шланг

Он просто скручивается, ничего сложного.

5. Если устройство работает от электричества, то вытащите штекер

Сделайте это аккуратно, не сломайте! На фото — это синий провод.

6. Соберите новое устройство, выполнив действия в обратном порядке

Обязательно точно повторите последовательность. Это защитит новое устройство от поломок.

Вы заменили аквастоп на посудомоечной машине!

Если Вам требуются запчасти для проведения самостоятельного ремонта, приобретайте их у нас: широчайший ассортимент, быстрая доставка по России и гарантия на всё.

Установка посудомоечной машины Икеа. Как установить посудомоечную машину в кухню Икеа

Обычно установка посудомойки в кухню, а именно ее встраивание проблем не создает. Даже начинающему «самоделкину» удается сносно сделать всю работу за относительно короткий срок. Но это когда кухня изготовлена с учетом особенностей встраиваемой посудомоечной машины, а если нет? В этой статье мы разберем случаи, когда нужно установить посудомойку стороннего производителя в кухню от Икеа. Также мы посмотрим, какие проблемы могут возникнуть при проведении работ и как их можно решить.

В чем проблема?

Для того чтобы осуществить монтаж встраиваемой посудомоечной машины в нишу кухонной мебели, нужно: подключить к машинке шланг подачи воды и сливной шланг, засунуть корпус в нишу до конца, навесить мебельный фасад. Если кухня изготавливалась под заказ по вашим размерам, проблем не возникнет. Но если вы приобрели готовую кухню от Икеа и пытаетесь встроить в нее посудомоечную машину, скажем Bosch, Electrolux, Kandy, Smeg, Hansa или другой марки, на этапе навешивания фасада возникнет проблема.

Дело в том, что фасад для посудомоечной машины в стандартной икеевской кухне больше по высоте, что обусловлено конструкцией посудомойки. Видимо производитель не зря так задумал конструкцию своей посудомоечной машины, чтобы только их технику можно было без проблем встраивать в их же кухни, а может, просто не продумали. Даже если удается икеевский фасад навесить на дверцу сторонней посудомойки, то дверца просто перестает открываться, поскольку нижняя часть фасада упирается в каркас ниши.

Чаще всего фасад из Икеи вообще не удается навесить на дверцу сторонней посудомойки, из-за несовместимости креплений.

Вот вам и проблема на ровном месте. Дверцы  посудомоечных машин от Икеа имеют выдвижную конструкцию, позволяющую навешивать такие фасады, другие же машинки этим похвастаться не могут. Чтобы приспособить такой фасад, понадобятся как минимум «танцы с бубнами», но можно поступить хитрее. За отдельную плату мебельщики могут переделать фасад или изготовить новый под размер дверцы. Это дополнительные затраты и нет гарантии, что удастся подогнать фасад четко. Можно попробовать решить проблему своими руками, давайте обсудим как.

Подгонка фасада

Некоторые мастера советуют воспользоваться старым добрым «дедовским» методом подгонки. Суть его в том, что фасад просто-напросто распиливается лобзиком. Нужно отпилить ту часть, которая не дает дверце посудомойки открываться. При необходимости нужно переставить крепления, чтобы дверца четко подходила. Отпилить придется кусок примерно 8 см, тогда фасад «сядет» четко и дверца посудомойки начнет открываться и закрываться свободно. У этого способа есть недостатки.

1. Спил части фасада откроет нижнюю часть ниши и ножки посудомоечной машины. Появится «нелицеприятная» щель которая, по мнению многих, портит мебельную композицию кухни.
2. Фасад нужно отпилить аккуратно, чтобы по краям не возникло сколов, в противном случае он будет безнадежно испорчен.

Если удастся сделать качественный спил, нужно обязательно его края обработать наждачкой.

1. Если фасад не однотонный и спереди имеет рисунок или узор, такой способ вообще не подойдет. Ведь когда мы отпилим часть фасада, мы нарушим рисунок, чем 100% испортим внешний вид мебели.

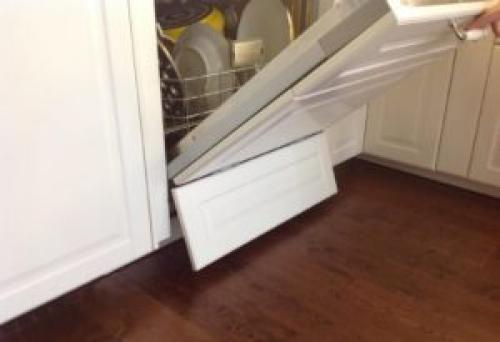

Первый недостаток можно устранить, если не выбрасывать аккуратно отпиленный кусок фасада, а навесить его на специальные икеевские петли. Он, таким образом, будет свободно болтаться прикрепленный к нижней части подогнанного фасада и прикрывать нижний край ниши. Таким решением мы «убиваем двух зайцев»: во-первых, сохраняем внешний вид кухни, а во-вторых, добиваемся, чтобы дверца свободно открывалась и закрывалась. Этот способ хорош еще и тем, что не потребует значительных материальных затрат, нужно только ваше время и терпение.

Поднимающийся фасад

Если фасадная часть дверцы имеет фактуру или рисунок, пилить ее однозначно нельзя. Но что же тогда сделать, ведь и в таком виде ее навесить не получится. Решение есть, хоть оно и не очень простое, если действовать по инструкции, все получится.

1. Откручиваем «родные» крепления с дверцы посудомоечной машины. Крепежные элементы оставляем они нам понадобятся.

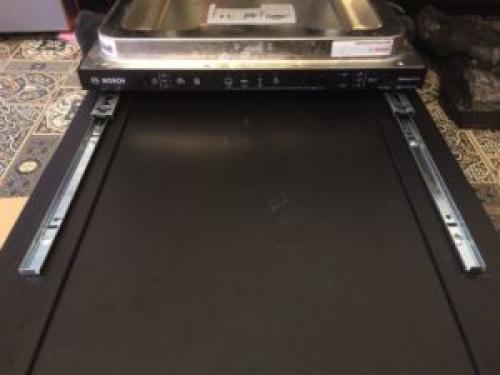

2. Приобретаем шариковые телескопические направляющие для мебели.
3. Устанавливаем одну часть направляющей на дверцу посудомойки, а другую на обратную часть фасада так, чтобы они четко совпали.
4. Соединяем части направляющей, одновременно навешивая фасад на дверцу посудомойки.

Теперь, когда мы будем открывать дверцу посудомойки, фасад по направляющим выдвинется вверх и не помешает открытию. Минус у этой конструкции только один: потребуется много места перед посудомоечной машиной, поскольку при открытии дверцы фасад выдвинется вперед на 30-50 см, но это не такая уж большая проблема.

Итак, мы еще раз убеждаемся в том, что нерешаемых проблем практически не существует, особенно когда речь идет о встраивании посудомойки в кухню от Икеа. Будьте внимательны и аккуратны, у вас непременно все получится.

Видео подключение посудомоечной машины своими руками
