Газовый конвектор относится к устройствам, работающим по принципу конвекции. Это физическое явление представляет собой вид теплообмена, при котором в результате нагрева происходит циркуляция воздуха естественным путем. Холодные потоки воздуха, проходящие по теплообменнику, нагреваются, меняя свой вес (становятся легче) и легко поднимаются вверх, а более тяжелый холодный воздух опускается вниз. В этом заключается принцип циркуляции воздуха (конвекции), благодаря чему происходит постепенный его нагрев.

Внимание! Максимально быстро прогреть помещение могут обогреватели с тангенциальным вентилятором, который увеличивает скорость подачи теплого воздуха и конвекторы с увеличенной толщиной стенок корпуса, аккумулирующие тепло и передающие его путем теплового излучения.

В конструкцию конвектора входят:

• теплообменник (из чугуна или стали), в котором происходит нагревание воздуха;
• газовая горелка, предназначенная для сжигания газа и подогрева воздуха;
• комбинированный клапан для регулирования подачи газа в конвектор по принципу изменения давления газа;
• система дымоотвода (может быть двух видов в зависимости от типа обогревателя: каминная и парапетная)
• термостат, поддерживающий заданную температуру нагрева воздуха;
• система автоматики для контроля работы прибора;
• корпус, выполненный из жаропрочного металла с окрашиванием термостойкой краской. Для циркуляции воздуха на нем имеются специальные узкие вырезы по всей ширине в верхней и нижней части.

Связанные вопросы и ответы:

Что такое газовый конвектор и как он работает

Текущая версия (не проверялась)

Газовый радиатор (также газовый конвектор ) — отопительный прибор , использующийся для отопления жилых и технических помещений.

Газовый радиатор находится непосредственно в отапливаемом помещении и не требует транспортировки тепла, его КПД составляет в зависимости от модели 90-97 %, и в связи с этим достигается высокая эффективность отопления и экономия по расходу газа до 5 раз (в отличие, к примеру, от традиционных систем отопления).

Газовый радиатор стабильно продолжает работать даже при температуре ниже −50 градусов Цельсия (ХЛ-1).

Срок службы газовых радиаторов составляет не менее 20 лет.

Газовые радиаторы имеют закрытую (герметичную) и открытую камеры сгорания из стали или чугуна.

При закрытой камере сгорания теплообменник газового радиатора полностью герметичен. Воздух для процесса горения забирается снаружи помещения, так же удаляются и продукты сгорания. Процесс воздухообмена обеспечивает коаксиальный дымоход (труба в трубе). Благодаря такому принципу работы газового радиатора, нет необходимости в устройстве вентиляции.

При открытой камере сгорания воздух для процесса горения забирается изнутри, что требует наличия приточно-вытяжной вентиляции. А выброс отработанных газов производится в дымоход.

Для работы газового радиатора необходимо только подключение к магистральному (природному) или сжиженному газу ( пропан-бутан ).

Газовые радиаторы оснащены блоком автоматики отвечающим за поддержание в автоматическом режиме заданной температуры в диапазоне от +10 до +38 градусов Цельсия. У автоматики есть термобаллон , с помощью которого она определяет температуру в помещении. Когда заданная температура достигнута, автоматика отключает подачу газа на основную горелку и включает подачу заново при остывании помещения на 3 градуса.

Через автоматику газ подается на основную горелку, которая находится в самом теплообменнике. Она имеет основную часть и запальник. К запальнику подводится электрод, поджигающий горелку электрическим или пьезокерамическим разрядом. В теплообменнике отсутствует теплоноситель (вода или антифриз), горелка нагревает сам корпус теплообменника изнутри, тем самым теплообменник нагревает помещение путём естественной конвекции (так же как водяной радиатор отопления).

Газовые радиаторы бывают энергозависимые и энергонезависимые.

Энергонезависимые газовые радиаторы очень популярны в районах, где нет электричества или наблюдаются частые перебои с ним или в регионах с длительным отопительным сезоном.

Энергозависимые газовые радиаторы используются реже, так как без электричества они попросту не смогут работать, электричество им необходимо для розжига основной горелки, что позволяет экономить расход газа примерно на 25 % по отношению к энергонезависимым. Некоторые комплектации газовых радиаторов при наличии электричества используют дополнительные функции (встроенный реечный вентилятор, таймеры включения и отключения).

Какие принципы лежат в основе работы газового конвектора

Несмотря на кажущееся разнообразие технологических типов отопительных систем, их устройство и принцип работы практически идентичны. Так, в конструкции любого конвекторного устройства имеются следующие компоненты:

• газовая горелка с запальником , обеспечивающая воспламенение и стабильное сжигание топлива;
• теплообменник , прогревающий движущийся воздух и, как правило, ребристый – для увеличения площади рабочей поверхности;
• система улавливания и устранения (выброса во внешнюю среду) продуктов горения;
• термостат , выполняющий роль температурного клапана – его главная функция заключается в поддержании заданной температуры;
• контрольная автоматика , деактивирующая систему в случае возникновения поломок и сбоев;
• корпус , который служит основой для размещения основных компонентов, а также защитным механизмом, предотвращающим их взаимодействие с внутренней средой помещения.

Работа всех рассмотренных элементов возможна только в тесном взаимодействии друг с другом. Для того чтобы убедится в этом, рассмотрим динамику процессов, протекающих в системе во время ее функционирования.

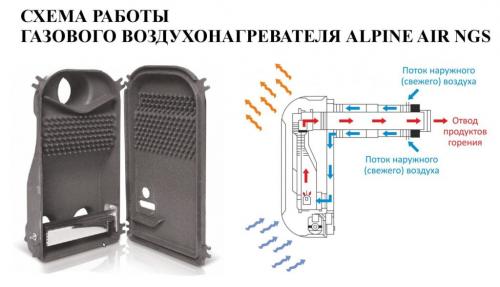

Конвекторы настенные газовые имеют следующий рабочий цикл:

• Газ , поступающий из магистрали или присоединенного баллона в горелку, воспламеняется запальным устройством и сгорает, нагревая теплообменник.
• Поток холодного воздуха , который обычно забирается снизу, проходит через теплообменник, где нагревается. Далее воздух поступает либо сразу к выпускному окну, либо в камеру вентилятора, нагнетающего его в помещение.

• Вытяжной коллектор , обычно оснащенный электромотором принудительной вытяжки, улавливает продукты сжигания топлива и выводит их наружу через коаксиальный (двухстенный) патрубок. Тем же путем внутрь поступает атмосферный воздух, кислород которого необходим для поддержания горения.

Это общие принципы, а которых базируется работа любого газового конвектора. Более подробно о нюансах функционирования конкретных элементов и их внутреннем устройстве будет рассказано в следующем разделе.

Какая роль играет природный газ в работе конвектора

Отопление частного дома часто сопровождается неравномерной температурой в батареях и трубах – вода при передвижении остывает. Чтобы стабилизировать прогрев, используют термостаты. Они ограничивают приток горячего теплоносителя к отдельным элементам – контуру или радиатору. Это позволяет сэкономить газ – не происходит излишнее нагревание, котел работает меньше времени. Термостат улучшает параметры отопительной системы:

1. Контролирует теплоотдачу радиатора, регулируя приток горячего теплоносителя.
2. Оптимизирует расход газа за счет уменьшения разницы в температуре на подающей и обратной магистрали.
3. Автоматизирует работу отопления, функционируя по заданным параметрам.

Термостат, установленный на котле, срабатывает быстрее аналогичного на батарее . Для каждого элемента отопления выбирают оптимальную модель, исходя из эксплуатационных характеристик:

1. Степени автоматизации – насколько часто необходима ручная настройка.
2. Особенности установки – отдельным моделям требуется строго определенное положение.
3. Точности срабатывания.

Некоторые котлы имеют встроенный прибор, это необходимо учитывать.

Механические термостаты и клапаны для отопительной системы

Несложная конструкция состоит из запорного механизма и блока управления. Устанавливают ее на магистрали непосредственно у котла или на радиаторах. Тепло воды воздействует на рабочий элемент, он расширяется и своим корпусом давит на шток. Тот опускается, ограничивая поступление жидкости, нагрев снижается. Котел работает на меньшее количество радиаторов, температура быстро поднимается, происходит отключение агрегата.

Их можно устанавливать также на обратной магистрали. В этом случае достигается такой же эффект. В котел поступает меньше холодной воды, нагрев происходит быстрее. Настройку производят перед запуском системы отопления.

Клапаны более совершенны, чем механические термостаты. Те учитывают только климат в доме, у клапанов такой недостаток отсутствует – они также реагируют на погоду за окном. Имеют встроенный датчик, который подключают к внешнему термометру. Устройства не обладают элементом, работающим от изменения температуры теплоносителя. Изделие состоит из крана и сервомеханизма, управляющего задвижкой. Используются совместно с радиаторами, водяным теплым полом, коллекторной системой, насосами отопления.

Про достоинства приборов рассказывает специалист.

Правильное применение термостатов

Даже хорошее устройство не будет работать при неграмотной установке. Для самостоятельного монтажа изучают инструкцию и выполняют ее требования. Есть особенности, которые учитываются в зависимости от места расположения прибора. При установке на радиаторе из системы сливают воду. Важно смонтировать так, чтобы стрелка на корпусе соответствовала направлению движения теплоносителя. Затем проверяют работоспособность: заполняют систему и включают котел. Прибор испытывают при разной температуре, измеряя нагрев батареи градусником.

Для теплогенераторов предпочтительнее электронные термостаты, которые подключают к блоку управления. Совместно они образуют единую электрическую цепь. Важно правильно соединить клеммы, воспользовавшись инструкцией. Установка механического агрегата аналогична монтажу на радиаторе.

Как можно оптимизировать работу газового конвектора для экономии энергии

Газовым конвектором называется прибор, используемый для отопления жилых и технических помещений. Это автономное высокоэффективное оборудование, визуально схожее с водяными радиаторами отопления. После установки прибор подключается к системе подачи газа.

Устройство

Чтобы разобраться, что собой представляет такое оборудование, необходимо ознакомиться с его конструкцией.

Основные комплектующие любого газового конвектора следующие:

1. Обладает декоративными и защитными функциями. Выполняется из прочного металла, покрытого специальной термостойкой краской, которая способна выдерживать резкие перепады температур и защищает поверхность от коррозии.
2. Теплообменник. Имеет ребристую поверхность. Изготавливается из жаропрочной стали или чугуна, сверху покрывается термостойкой краской.
3. Газовая горелка . Расположена внутри теплообменника и состоит из двух частей: запальной и основной. К первой подводится электрод, который разжигает ее с помощью электронного или пьезокерамического разряда, после чего зажигается основная горелка.
4. Комбинированный клапан. Регулирует давление газа, поступающего к горелке. Увеличивает, уменьшает или совсем прекращает подачу топлива в конвектор, в зависимости от сигналов, поступающих от системы автоматики.

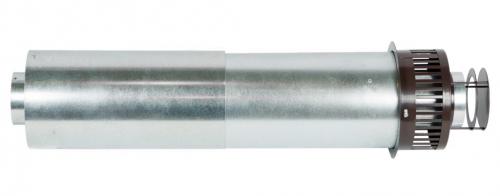

5. Система отвода продуктов сгорания. Чаще всего отвод дымовых газов производится через коаксиальную трубу, которая прокладывается через наружную стену и выходит на улицу.
6. Термостат. Поддерживает заданную температуру в помещении путем регулирования работы газового клапана.
7. Система автоматики. Анализирует показания датчиков. При возникновении поломок и неполадок отключает оборудование.

Какие основные компоненты составляют газовый конвектор и как они взаимодействуют между собой

Среди всех конвекционных приборов газовые конвекторы отличаются наибольшей экономичностью. Они отлично подходят для обогрева частного дома и могут выступать как дополнительный, так и как основной источник тепла.

Мощность

Безусловно, самым главным параметром при выборе газового конвектора будет выступать полезная мощность. На каждые 10 м²(при высоте потолка около 2,5 м) достаточно 1 кВт тепловой мощности.

Для более детального подбора необходимо учитывать также материал здания, количество проживающих в нем людей, степень утепления и общий климатический фон. Для более подробной консультации обращайтесь к менеджерам магазина. У газовых обогревателей достаточно большой диапазон мощностей — от 2 до 10–12 кВт, поэтому вы без труда сможете подобрать прибор необходимой мощности.

Материал теплоообменника

От материала теплообменника зависит степень теплоотдачи конвектора и срок его службы. Стальные конвекторы легче и дешевле, но прослужат не более 20 лет, зато конвекторы с чугунными теплообменниками отличаются повышенной прочностью, стабильной работой и износостойкостью. .

Расход топлива

С максимальной полезной мощностью конвектора связан и расход газа (природного или сжиженного). Тип газа, мощность горелки и процент КПД также влияют на расход топлива. Учитывайте также режим пользования конвектором. Если вы планируете отапливать с его помощью дачу, куда приезжаете время от времени, то дом будет интенсивно простывать, и на его протапливание будет уходить больше газа. Для постоянного отопления конвектору потребуется только поддерживать комфортную температуру.

Лучше всего в каждой комнате дома разместить по конвектору. Таким образом, система отопления будет более качественной, тепло будет распределяться по помещениям равномерно и вы сэкономите на том, что сможете не отапливать комнаты, которые не используются. Но наа смежные комнаты вы можете установить 1 мощный конвектор.

Монтаж

Располагайте газовый конвектор вблизи источника притока воздуха (окна, двери, вентиляционного отверстия). Таким образом, вы наладите более качественную циркуляцию воздуха в помещении.

По типу установки газовый конвектор может быть напольным и настенным, поэтому наиболее удачно вписать его в интерьер не составит труда. Вывод продуктов сгорания газа в газовом конвекторе может осуществляться с помощью классического или коаксиального дымохода. Модели с закрытой камерой сгорания и коаксиальным дымоходом считаются наиболее экологичными, т.к. составляют закрытую систему. Забор воздуха, необходимого для работы горелки, в них производится с улицы, а воздух внутри помещения не сжигается.

Дополнительные опции

В современных газовых конвекторах многие функции автоматизированы. Наиболее экономичными являются модели, оснащенные температурными датчиками, которые по достижении необходимой температуры переводят прибор в поддерживающий режим. Для обеспечения безопасности эксплуатации газового конвектора качественные модели оснащаются газовым клапаном, который в случае перебоев в подаче газа, автоматически отключают устройство. А для того, чтобы ваш конвектор был полностью независим от электричества, выбирайте модель с пьезорозжигом.

Как выбрать подходящий газовый конвектор для конкретного помещения

Котел будет работать долго и без неполадок, если его владелец вовремя позаботится о техническом обслуживании.

В прошлом сердцем дома считалась печь — без нее было не выжить. Сегодня во многих домах печи заменяют газовыми котлами, которые имеют не меньшее значение. Котел — это гарантия тепла и уюта в холодные зимние дни и немалая экономия. Внимательно относиться к его правильному использованию очень важно. Котел предстоит не только время от времени протирать от пыли — нужно регулярно проводить его техническое обслуживание . И это не прихоть газовиков Работники газовой промышленности, сотрудники газораспределительной компании, специалисты по снабжению газовым топливом домов, квартир и предприятий, специалисты по техническому обслуживанию газового оборудования | глоссарий → , а требование закона и, главное, — забота о собственной безопасности и комфорте.

Как часто нужно проводить техобслуживание котла

Ежегодно. Это прописано в Правилах пользования газом в части обеспечения безопасности при использовании и содержании внутридомового и внутриквартирного газового оборудования при предоставлении коммунальной услуги по газоснабжению, утвержденных постановлением Правительства РФ от 14 мая 2013 года № 410.

Текст пункта 43 Правил пользования газом

43. Исполнитель обязан:

а) осуществлять техническое обслуживание наружных газопроводов, входящих в состав внутридомового газового оборудования, и производить следующие операции:

• обход трасс надземных и (или) подземных газопроводов — не реже 1 раза в год;
• приборное обследование технического состояния газопроводов — не реже 1 раза в 3 года;

б) осуществлять техническое обслуживание внутридомового и (или) внутриквартирного газового оборудования не реже 1 раза в год с учетом минимального перечня выполняемых работ (оказываемых услуг) по техническому обслуживанию и ремонту внутридомового и (или) внутриквартирного газового оборудования, предусмотренного приложением к настоящим Правилам;

Использование газового оборудования в целом и газового котла в частности связано с потенциальным риском, поэтому за работоспособностью и состоянием систем нужно следить.

Кто может проводить техобслуживание котлов

Проводить техобслуживание газового котла в частном доме или квартире может только профессионал. Речь идет не о рукастом соседе-автомеханике, а о специалисте газовой отрасли с лицензией на проведение подобных работ.

Это могут быть как юридические лица, так и индивидуальные предприниматели, информация о которых занесена в реестр Государственной жилищной инспекции по вашему региону. Если вы нашли их данные в этом списке, значит, эти специалисты успешно прошли обучение, получили разрешение на проведение работ по техобслуживанию и им можно доверять.

Что включает в себя техобслуживание

Техническое обслуживание включает проверку всех узлов котла и целый ряд плановых работ: тестирование проводки, чистку внутренней части и фильтра, настройку горелки и проверку насоса.

Перечень работ указан в паспорте оборудования.

Вы обязаны заключить договор на техобслуживание газового оборудования

Что будет, если пренебречь вызовом специалиста раз в год

Своевременное обслуживание газового котла — гарантия не только его долгосрочной работы, но и экономии вашего времени. Поломки в разгар отопительного сезона, в самый мороз, — настоящая катастрофа. Система отопления окажется отключенной, дом промерзнет, трубы водоснабжения могут лопнуть.

Если у жителя проведен газ, но нет договора на техобслуживание и аварийно-диспетчерское обеспечение, то поставщик газа Газоснабжающая организация, на которой лежит обязанность подать абоненту газ надлежащего качества | глоссарий → вправе не заключать с ним договор на поставку либо приостановить его. Кроме того, за нарушение Внутридомовое/внутриквартирное газовое оборудование | глоссарий → предусмотрены штрафы, размер которых определяется региональными властями.

Как часто необходимо проводить техническое обслуживание газового конвектора

Конвекторы – популярные отопительные приборы, используемые для обогрева помещений различного назначения. Как и любое техническое устройство изделия конвекторного типа требуют соблюдения определенных мер безопасности при эксплуатации.

Пренебрежение мерами безопасности при использовании конвектора может повлечь не только повреждение имущества, но и привести к более серьезным последствиям – получению травм, ожогов и так далее. В материале этой статьи мы расскажем читателям – как безопасно эксплуатировать конвекторы и какие меры безопасности соблюдать обязательно.
Одним из главных условий обеспечения безопасности при использовании отопительных конвекторов является приобретение и эксплуатация оборудования только заводского изготовления. Покупка различных «самоделок», собственноручная сборка аналогов конвектора может привести к неприятным последствиям – короткому замыканию, удару электрическим током, возгоранию. Как правило, самодельные обогреватели не имеют никаких защитных устройств, собираются из дешевых материалов – это и является основными причинами их опасности.

Если говорить об общих мерах безопасности и правилах эксплуатации заводских конвекторов, следует выделить следующие положения:

1. Не следует сушить на конвекторной решетке влажные вещи. При перекрытии решетки нарушается конвективное движение воздуха. Для водяного конвектора это не столь критично – он лишь перестанет отапливать помещение, а вот для электрического конвектора без устройства аварийного отключения или термоограничителя может стать фатальным – нагревательный элемент (ТЭН) перегреется и сгорит.
2. Не рекомендуется размещать отопительные конвекторы за мебелью или шторами – это повлечет тот же эффект нарушения конвективного обогрева – эффективность работы устройств резко снизится.
3. Нельзя эксплуатировать электрические конвекторы с поврежденными проводами, вилкой или защитным кожухом – перед включением изделия в работу следует визуально удостовериться в целостности этих компонентов.
4. Не следует ставить тяжелые предметы на питающий провод обогревателя.
5. Нельзя размещать вплотную к конвектору легковоспламеняющиеся жидкости и материлы.
6. Не рекомендуется включать в одну розетку сразу несколько электрических конвекторов – это может привести к ее перегреву и короткому замыканию, возгоранию.
7. Нельзя эксплуатировать электрические обогревательные приборы при неисправной электрической проводке. Кроме того, при выборе отопительных приборов электрического типа следует удостовериться, что сечение провода электропроводки соответствует планируемой электрической нагрузке.
8. Рекомендуется регулярно очищать теплообменник конвектора от пыли и загрязнений. Делать это следует с помощью пылесоса, мягкой щетки или ветоши – при этом не повреждая (не сгибая) оребрение трубы или ТЭНа. Очистка от пыли восстановит эффективность работы конвектора, предотвратит перегрев ТЭНа, уменьшит количество пыли, циркулирующей в отапливаемом помещении.
9. Не рекомендуется оставлять включенный электрический прибор без присмотра.
10. Нельзя заливать водой нагревательные элементы настенных и напольных конвекторов , у внутрипольных конвекторов защитные решетки следует снимать только для очистки теплообменного аппарата – снятие их в других случаях может повлечь повреждение внутренних элементов устройства проходящими людьми, техникой, перемещаемыми предметами.

Безопасность конвекторов – важнейший элемент в их эксплуатации. Соблюдение простейших мер безопасности и правил эксплуатации послужит гарантом безаварийной работы оборудования, не допустит повреждения имущества и получения травм.

Какие безопасностные меры следует соблюдать при эксплуатации газового конвектора

На самом деле, сфера применения газовых конвекторов очень широка, не имеется каких-то установленных рамок и предостережений. Этот метод используется для обогрева различного рода помещений. Процесс сгорания газа безопасен, и происходит в закрытой камере, продукты горения сбрасываются с помощью специальной вытяжки в стене. Теплота, выделяемая в результате горения газа, нагревает теплообменник. Далее происходит процесс конвекции. Нагретый воздух подымается вверх комнаты, а прохладный движется в сторону источника тепла. Активная конвекция способствует быстрому прогреву комнаты.

Такой метод отопления, по скорости набора необходимой температуры в комнате, обходит электрические прототипы , а тем более радиаторы водяной системы отопления. Такая особенность связана с большим показателем теплоотдачи от камеры сгорания. Самые распространённые варианты использования конвектора:

1. В качестве основного отопления в небольшом домике, при наличии одной или двух смежных комнат.
2. Альтернатива твёрдотопливным печам.
3. Для отопления небольших загородных домов, гаражных и подсобных помещений. Быстрый прогрев способствует более комфортному использованию в нежилых помещениях, при ненадобности можно выключить конвектор, а при необходимости он обеспечит быстрый набор необходимой температуры.
4. В дополнение к основной системе обогрева, где монтаж системы водяного отопления значительно затруднён. Например, на верандах, подвальные помещения, мансарды.
5. Тепличное хозяйство.

Использовать такой метод рационально для отопления небольшого дома, или отдельных комнат. Распространённая мощность этих устройств варьируется в пределах 2,5-6 кВт , этого хватает для обогрева комнаты площадью до 50 м2 . Бывают промышленные варианты мощностью до 12 кВт .
