Подбор кабеля для прокладки под землей на даче - важная задача, которая требует тщательного подхода и знаний. В этой статье мы рассмотрим основные типы кабелей для прокладки под землей, а также подробно описаем процесс их установки.

Выбор кабеля для прокладки под землей на даче

Существует несколько типов кабелей, которые можно использовать для прокладки под землей на даче.

Кабель из медной проволоки. Этот тип кабеля является наиболее распространенным и дешевым. Он обладает хорошими электротехническими характеристиками и высокой прочностью.

Кабель из алюминиевой проволоки. Этот тип кабеля менее дорог, чем медный, но имеет меньшую прочность и более низкие электротехнические характеристики.

Кабель из серебряной проволоки. Этот тип кабеля является самым дорогим, но также обладает наилучшими электротехническими характеристиками и высокой прочностью.

Установка кабеля для прокладки под землей на даче

Процесс установки кабеля для прокладки под землей на даче включает следующие этапы:

1. Подготовка места для прокладки кабеля. Этот этап включает в себя очистку места от растительности, рытье траншеи и укладку кабеля.

2. Укладка кабеля в траншею. Кабель необходимо уложить в траншею таким образом, чтобы он не находился на дне траншеи, а был на некотором расстоянии от нее.

3. Заполнение траншеи. После укладки кабеля траншею необходимо заполнить грунтом, чтобы кабель был защищен от механических повреждений.

4. Подключение кабеля к электросети. Этот этап включает в себя подключение кабеля к электросети и проверку правильности подключения.

Таблица: Типы кабелей для прокладки под землей на даче

Тип кабеляМатериал проволокиСтоимостьЭлектротехнические характеристики МедныйМедьВысокаяВысокие АлюминиевыйАлюминийСредняяСредние СеребряныйСереброВысокаяВысокие

Список: Этапы установки кабеля для прокладки под землей на даче

Подготовка места для прокладки кабеля

Укладка кабеля в траншею

Заполнение траншеи

Подключение кабеля к электросети

Выбор и установка кабеля для прокладки под землей на даче - это непростая задача, которая требует знаний и опыта. Но если вы выполните все этапы правильно, то ваша электросеть будет надежным и безопасным.

Связанные вопросы и ответы:

Что такое кабель для прокладки под землей на даче

Проведение земельных работ и монтаж кабеля требуют четкого соблюдения норм, установленных правилами ПУЭ и ПТЭЭП.

Критерии, по которым осуществляется подбор кабеля для прокладки в траншеях следующие:

• тип грунтов. Данный критерий важен для оценки степени промерзаемости и естественных деформаций различных участков кабельной трассы;
• коррозионная активность грунта, которая характеризуется показателям влажности и кислотности;
• условия эксплуатации, в том числе близость фундаментов и зеленых насаждений, авто- и железных дорог, нефте/газо/теплопроводов, ЛЭП и электрифицированного транспорта.

Подземным способом может быть проложена кабельная продукция как защищенная броней, так и не имеющая специальных защитных покровов. Классификация типов кабелей для прокладки в земле (траншеях) также производится по материалу изоляции, которая может быть изготовлена:

• из ПВХ;
• из сшитого полиэтилена (СПЭ);
• из бумаги, пропитанной особыми составами.

Минимальная глубина подземного монтажа кабельной продукции регламентирована нормативной документацией и зависит от рабочих параметров силовой линии и типа грунта. Например, глубина траншеи для кабелей до 20 кВ должна составлять не меньше 0.7-0.8 м, до 35 кВ – 1 м.

Бронированные марки обычно не нуждаются в дополнительной защите при подземной прокладке. При монтаже силовых линий из небронированных марок, а также при необходимости пересечения бронированными кабелями авто- или железных дорог, возможно использование нескольких видов защитных конструкций:

• бетонные плиты, которые накладываются поверху слоя из мягкого грунта или песка не менее 0.1 м. Для защиты силовых линий от 35 кВ используются плиты толщиной не меньше 50 мм;
• кирпичная кладка, которая монтируется аналогично плитам из бетона;
• асбестоцементные или бетонные, стальные, керамические или пластмассовые трубы (гофрошланги) из полиэтилена низкого давления (ПНД) или ПВХ.

Сигнальная лента обычного или защитного типа (ЛС или ЛЗС) является элементом дополнительной защиты силовых линий от механического ущерба.

Какие типы кабелей можно использовать для прокладки под землей на даче

Все виды БКЗ отличает устойчивость к высокой влажности, способность функционировать в широком температурном спектре, повышенная защита от механических воздействий и отличные антикоррозийные характеристики. Материалы жил, внешней оболочки и дополнительной защиты меняют в зависимости от технической задачи:

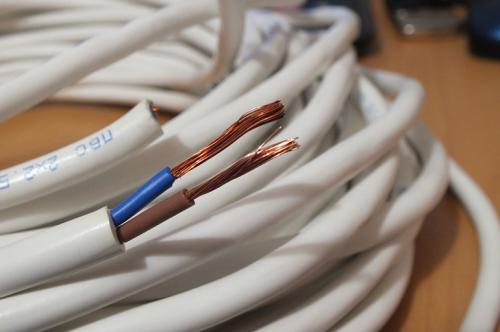

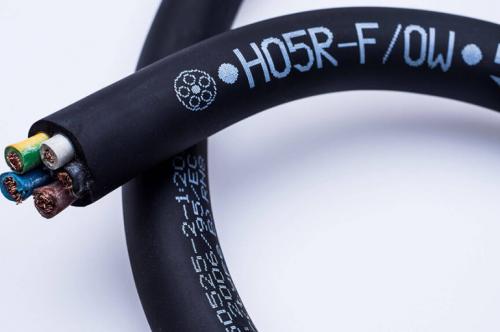

Одножильный или многожильный медный силовой кабель – универсальный, прочный и гибкий вариант для подведения света к даче или частному дому, прокладки городских сетей.

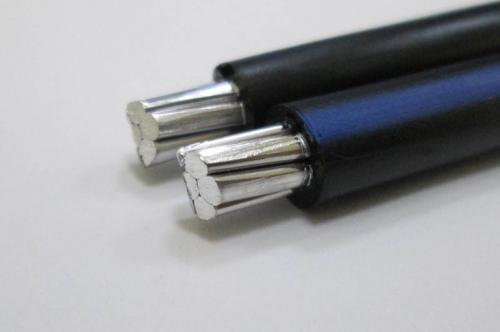

Алюминиевые силовые кабели с броней все еще остаются хрупкими по сравнению с медной проводкой, однако если необходимо уменьшить вес линии, алюминий – лучший вариант. Бронированное покрытие обеспечит защиту от внешних факторов, в результате алюминиевый электрокабель становится оптимальным решением для подземных сетей, которые редко демонтируются, практически не подвергаются заломам и изгибам.

Оцинкованная алюминиевая проводка применяется для организации подземных сетей небольшой силы (до 1000 В) в условиях агрессивной окружающей среды.

Оптический кабель в стальной защите используют для прокладки линий связи под землей.

Для улучшения эксплуатационных свойств используют модификации. Так, если провода будут закладываться на территории с высоким воздействием механических факторов, рекомендуется использовать бронированный кабель, оплетенный оцинкованными лентами из стали. Если помимо механической защиты требуется повышенная стойкость к влажности и грунтовым водам, выбирают провода с оцинкованной броней из проволоки. Стандартом для типовых условиях считаются ленты из стали: они одинаково эффективны для организации электросетей и линий связи в средней полосе России.

Какие факторы нужно учитывать при выборе кабеля для прокладки под землей на даче

Чтобы передать электроэнергию от источника к конечному потребителю, иногда возникает необходимость прокладки кабеля в земле. Специалисты настоятельно рекомендуют строго соблюдать  правила  ПТЭЭП и ПУЭ.

Долговечность кабеля напрямую зависит от его изоляции. У современных кабелей должна быть изоляция двух типов: бумажная пропитанная как например у АСБ и пластмассовая изоляции как у кабеля ВБбШВ и АВБбШВ.

Бумажная пропитанная изоляция жилы обладает отличными электрическими характеристиками, большим сроком службы, высокую допустимую температуру при небольшой стоимости. У бумажной изоляции есть недостаток: гигроскопичность, поэтому кабелю требуется полная герметичность оболочки. Помимо этого, состав, которым пропитывают бумагу, может стекать к нижнему концу. А это  приводит к снижению изоляционной прочности, ухудшению условий охлаждения и сокращению сроку службы кабеля.

Как правило, пластмассовую изоляцию для кабеля ВБбШВ и АВБбШВ изготавливают из полиэтилена или поливинилхлорида. Подобные кабели прокладываются в туннелях, агрессивной среде, пожароопасных каналах с условием отсутствия механического воздействия.

какой электрический кабель выбрать для прокладки в земле

если нужно укладывать кабель в землю, то обычно используют бронированный кабель с медными жилами марки вббшв  или с алюминиевыми жилами  авббшв , потому что этот кабель хорошо защищён стальной лентой от различных механических повреждений и грызунов. при этом прокладывать в трубе бронированный силовой кабель не обязательно .

Чтобы правильно проложить кабель в земле на дачном участке, нужно соблюдать некоторые правила и учитывать советы специалистов.

Советы про прокладке силового электрического кабеля в земле

Во-первых , нужно учитывать, что кабельная трасса категорически не должна располагаться возле корней деревьев и в местах с высокой нагрузкой на грунт. Если на дачном участке будут укладываться несколько кабельных трасс, нужно проследить за тем, чтобы они не пересекались. Также кабельная трасса не должна пересекаться или близко располагаться к другим инженерным сетям. Категорически запрещено прокладывать трассу под фундаментом дома. Минимальное расстояние между фундаментом и кабелем должно быть не менее 60 см.

Во-вторых , нужно разметить трассу, а после этого выкопать траншею. Глубина траншеи должна составлять 80-90 см. Если кабель всё-таки будет проходить под стоянкой автомобиля или через дорогу, то глубина траншеи должна быть более 1,25 м.

В-третьих , нужно очистить выкопанную траншею от мелкого и крупного мусора естественного и искусственного происхождения.

В-четвёртых , нужно сделать подушку в выкопанной траншее. Толщина подушки (слоя песка) 10-12 см. Для этих целей можно использовать любой песок, но нужно проследить за тем, чтобы подушка покрыла всё дно на указанную глубину.

В-пятых , нужно подобрать и подготовить кабель. Кабель выбирается в зависимости от потребляемой мощности электроэнергии на участке. После выбора кабеля нужно его подготовить: если кабель будет проходить в местах повышенной нагрузки на грунт, его нужно защитить посредством футляров из ПНД-трубы и перед прокладкой одеть их на кабель.

В-шестых , нужно уложить кабель в траншею. Специалисты настоятельно не рекомендуют укладывать кабель с натяжкой. Желательно его прокладывать волнистой линией с выдерживанием слабины. Если уже подготовлены футляры для защиты кабеля, их нужно заранее уложить на свои места. Нужно прокладывать кабель целыми кусками. При укладке в траншею нескольких кабелей, нужно учитывать необходимое расстояние между ними в 10 см.

В-седьмых , нужно составить план расположения кабеля. Здесь необходимо указать расстояние до выхода из зданий, повороты кабельной трассы у неподвижных предметов или объектов. Стоит отметить место входа кабеля в грунт.

В-восьмых , кабель нужно засыпать подушкой из песка. Толщина данной подушки должна быть не менее 10 см. также необходимо проверить, полностью ли кабель засыпан песком.

В-девятых , нужно засыпать подушку из песка грунтом, толщина которого 17 см. после этого необходимо утрамбовать насыпанный грунт.

В-десятых , поверх утрамбованного грунта укладывается сигнальная лента, предупреждающая о нахождении кабеля в земле. В таком случае центр сигнальной ленты располагается строго поверх кабеля. На ленте должна быть предупреждающая надпись на всей протяжённости.

В-одиннадцатых , нужно полностью засыпать траншею с запасом, так как грунт может просесть.

После прокладки кабеля завершающим этапом является проверка кабеля на отсутствие коротких замыканий между токопроводящими жилами и отсутствие замыкания на землю. Необходимо заземлить кабельную броню.

Какие материалы используются для изготовления кабеля для прокладки под землей на дачу

Как и в случае проводки кабеля по воздуху, подключить подземный кабель к магистральной линии может только сотрудник обслуживающей организации.

Самостоятельно вы можете провести только подготовительные работы.

Траншею для кабеля можно организовать на расстоянии не менее 2 метров от деревьев, газо- и водопровода. Также нужно отступить на метр от фундамента построек.

Выкопайте траншею глубиной 80–90 см. Минимальная глубина прокладки кабеля по нормативам составляет 70 см, но в траншее необходимо создать подушку из песка толщиной как минимум 10 см.

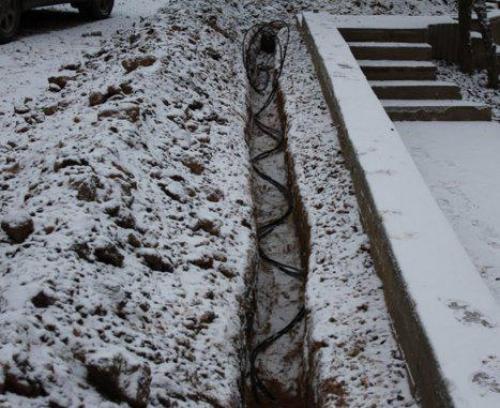

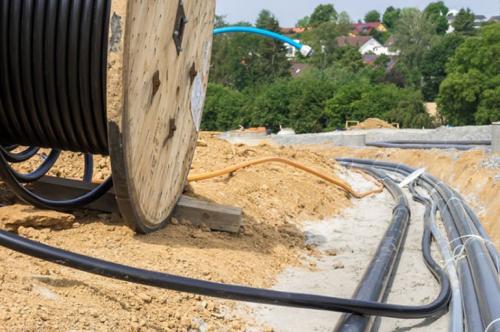

Уложите кабель в траншею. Он должен лежать свободно змейкой, а не быть натянутым. Это предупреждает механические повреждения кабеля.

Перед прокладкой кабеля проверьте его работоспособность с помощью мегаомметра.

Кабель в траншее надо укладывать змейкой

Засыпьте кабель сухим песком. Его верхний слой должен составлять 10 см. На песок уложите сигнальную ленту. Она должна быть уложена по всей длине траншеи от места входа до места выхода кабеля из земли.

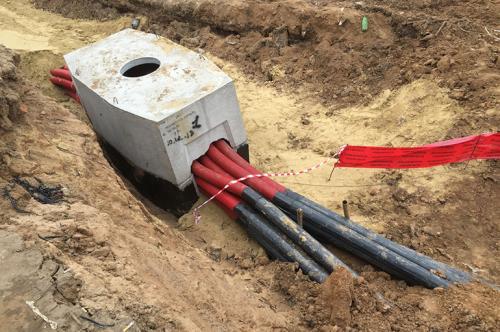

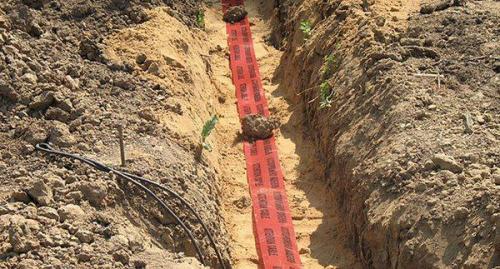

Сигнальная лента на защитной подушке из песка

Засыпьте траншею землей, образовав холм высотой 10–20 см. Постепенно рыхлая земля усядется, и холм исчезнет.

Теперь кабель можно подключить к магистральной линии и к вводу на участке, используя автоматический выключатель. Но этот процесс должен осуществлять специалист, имеющий допуск к работе с линиями электроснабжения.

Как выбрать кабель с подходящим диаметром для прокладки под землей на даче

Не будем ходить вокруг да около, а просто перечислим их по пунктам – не все, а только основные. Большинство из них касается действительно прокладки силового кабеля в грунте. Начнем по порядку.

1. Глубина прокладки кабеля в земле. Если вы думаете, что достаточно закопать провод на глубину, чтобы не повредить его лопатой в процессе земляных работ, то это будет неправильно. На самом деле глубина погружения провода в грунт обусловлена еще и таким понятием, как промерзание и пученье почвы, которые могут принести непоправимый урон. Эти факторы могут просто порвать кабель, и дай бог, чтобы это обошлось без серьезных последствий, связанных с жизнями людей. ПУЭ определяют глубину залегания подземного провода как 0,75м, не менее – опять же, следует понимать, что это относится к маломощным проводам.
2. Защита от механических повреждений – как вариант, может использоваться или специальная труба или гофрошланг ПНД. Это не перестраховка, а защита от повреждения льдом зимой и вообще от повреждения грунтом. Некоторые специалисты могут даже утверждать, что такая дополнительная защита позволит в случае выхода кабеля из строя легко его заменить – здесь ситуация неоднозначная и в большинстве случаев зависит от времени, которое пролежал кабель в грунте (труба может попросту разрушиться). Так что рассчитывать на такой исход событий не стоит.
3. Подсыпка траншеи песком также является немаловажным фактором, обеспечивающим защиту подземных проводов от повреждения – она исключает контакт кабеля с твердыми частицами почвы. Подсыпка осуществляется в два этапа – на дно траншеи слоем в 10см и поверх уложенного кабеля таким же слоем. Получается так, что кабель находится внутри песка. Подсыпка и засыпка должны быть качественно утрамбованы.
4. Сигнальная лента – это своего рода маяк, наткнувшись на который, следует призадуматься над вопросом, копать глубже или нет? Лента укладывается ровно над кабелем – по глубине расстояние между проводом и сигнальной лентой должно составлять ориентировочно 250мм. На такое расстояние штык лопаты может уже достать. Для высоковольтных кабелей роль такого маяка выполняет либо слой кирпича, плотно уложенного рядами, либо бетонная плита.

Слабая, как говорят в народе. Подземный кабель не должен быть туго натянут – не нужно экономить метраж. Такой подход к делу обязательно выльется боком – плотно натянутый кабель легко может порваться даже при незначительных подвижках почвы. Технология прокладки кабеля в траншее предписывает делать определенный запас, который выражается в его укладке небольшими волнами по горизонтали.

Как правильно укладывать кабель для прокладки под землей на даче

Кабель для прокладки в земле выбирают с учетом ряда факторов, в первую очередь – химического состава грунта. Чтобы система оказалась долговечной и надежной, при устройстве подземной линии нужно соблюдать правила ПУЭ и других нормативных документов.

Какие кабели можно прокладывать под землей

В траншее кабель защищен от перепадов температуры, солнечной радиации, дождевой влаги, сильного ветра, обледенения. Но здесь есть свои поражающие факторы:

• подвижки грунта;
• грызуны;
• вероятность повреждения при земляных работах.

Отсюда следует, что проводник должен иметь увеличенную механическую прочность.

Поэтому для прокладки в земле используют:

• бронированные кабели, имеющие в своей конструкции металлическую ленту или проволоку;

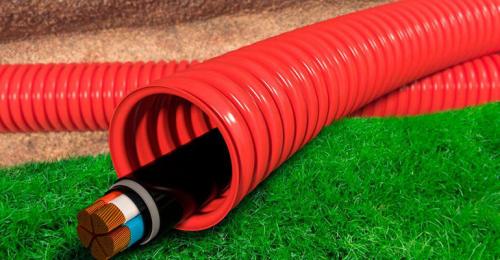

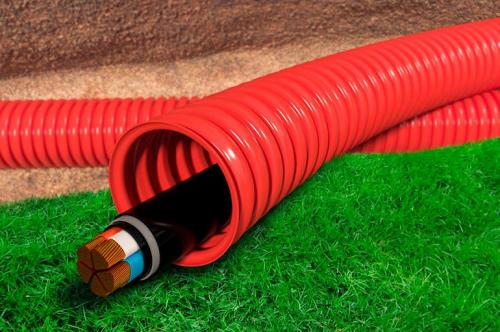

• простые АВВГ и ВВГ в трубе или гофре.

Первый вариант считается предпочтительным.

СНиП 3.05.06-86 и ГОСТ 16442-80 допускают укладку простого ВВГ или АВВГ без защиты, если:

• коррозионная активность почвы является низкой или средней;
• отсутствует нагрузка на растяжение;
• участок проложен горизонтально;
• грунт неболотистый, ненасыпной и непучинистый.

Нельзя использовать для подземной прокладки провод СИП, даже в трубе.

Его изоляция быстро приходит в негодность из-за частого выпадения конденсата.

Характеристики кабелей

Свойства проводника описывают следующие параметры:

• материал жил – алюминиевые или медные;
• их число и сечение;
• их тип – монолитные или многопроволочные;
• материал и класс горючести изоляции и оболочки;
• номинальное напряжение;
• максимально допустимая длительная температура нагрева;
• то же в кратковременном режиме (при коротком замыкании);
• минимальный радиус сгиба;
• прочность на растяжение;
• стоимость погонного метра;
• конструкция: наличие брони, гидроизоляции, число слоев в оболочке и т.д.

Маркировка с расшифровкой

Основные характеристики кабеля принято обозначать буквенно-цифровым кодом. Например, об изделии марки АВВГнг-лс 3х16 можно сказать следующее:

1. А – жилы из алюминия. Если этой буквы в начале нет, значит, кабель медный (ВВГ).
2. ВВ – изоляция жил и оболочка выполнены из винила или ПВХ. Другие варианты – полиэтиленовая (П), из самозатухающего полиэтилена (Пс) и из пропитанной маслоканифольным составом бумаги (Ц впереди обозначения).
3. Г – «голый». Имеется ввиду отсутствие специальной защиты.
4. нг – негорючая изоляция. Подразумевается, что материал не поддерживает горение.
5. лс – низкое дымовыделение (от англ. low smoke).
6. 3х16 – 3 жилы сечением 16 кв. мм.

Наличие брони обозначают буквами:

• Б – из ленты;
• К – из круглой стальной проволоки (Ка – алюминиевой);
• П – из плоской.

Тип оболочки:

• Шв – виниловый шланг;
• Шп – то же из полиэтилена.

Маленькая «б» означает наличие битумной прослойки, «л» – слоя пластиковых лент под броней.

Например, для подземной прокладки часто используют кабель ВБбШв. У него медные жилы (отсутствует литера «А»), изоляция из ПВХ (В), есть броня из ленты (Б) и битумная прослойка (б), снаружи – шланг из винила (Шв).

Комбинация «АА» обозначает алюминиевые жилы в такой же оболочке, «АС» – в свинцовой.

Особенности бронированных кабелей для подземной прокладки

В состав такого кабеля входят следующие элементы:

1. Токопроводящие жилы. Проводят электричество от источника к потребителю.
2. Их изоляция. Исключает контакт жил друг с другом, что привело бы к короткому замыканию.
3. Кабельный заполнитель. Служит герметичной упаковкой для жил, придает проводнику форму и делает его прочным.
4. Поясная изоляция. Объединяет токоведущие жилы в монолитную конструкцию. Также служит дополнительной изоляцией.
5. Защитная оболочка. Оберегает жилы от воздействия факторов внешней среды, придает кабелю прочность и жесткость.
6. Подушка оболочки. Защищает предыдущий элемент от повреждения последующим слоем.
7. Стальная броня. Предохраняет изделие от повреждений.
8. Внешний покров. Защищает предыдущий слой от химической агрессии окружающей среды.

Есть 2 типа брони:

• ленточная;
• проволочная.

Вторая нужна, когда кабель испытывает растягивающие нагрузки от собственного веса на вертикальных и наклонных участках.

Какие меры безопасности нужно принимать при прокладке кабеля под землей на даче
