Как подсоединить телефонную розетку. Особенности подключения розетки Легранд

Как подсоединить телефонную розетку. Особенности подключения розетки Легранд

• Первый из этих типов изделий применяется для индивидуальных подключений в обычных телефонных сетях.
• Второй применяется для сетей с большими нагрузками – в офисных либо общедоступных местах.

Эти виды соединительных устройств имеют два или четыре контакта, выполненных как металлическая вилка, подключаются к контактам, которые расположены в центре. Для монтажа желателен специнструмент – нож кроссировочный, позволяющий снять оплетку без повреждения провода и обжать вилку при установке на провод.

Для подключения необходимо:

• снять оплетку с провода на длину 4 – 5 сантиметров;
• расправить каждую жилу кабеля, число которых бывает от 4-х до 6-ти;
• уложить все проводки в пазики розетки;
• проверить наличие контакта между разъемом и кабелем телефона.

Начиная подключение нужно озаботиться о мерах без опасности при выполнении работ. Обязательно наденьте резиновые перчатки, способные уберечь от поражения электротоком.

Общие стандарты устройства розеток свидетельствуют о том, что красный цвет оплетки обычно означает положительный проводник, а зеленые говорит об отрицательном номинале. Убедиться в этом поможет тестер.

Способы подключения всех розеток идентичны, но они различаются способами по способам установки в зависимости от исполнения.

Практически также производится монтаж популярных розеток французского производства типа Legrnd. Линейка изделий этого типа весьма разнообразна, розетки выпускаются с любым видом установки: наружные, внутренние и любые прочие. Цветовая маркировка следует европейским стандартам и идентична в подобных изделиях других производителей.

1. корпус из диэлектрического материала на основе пластических масс;
2. клеммы для подключения проводов связи;
3. подпружиненные латунные контакты, создающие электрическую цепь .

Вид монтажа влияет на дизайн комнаты и условия обслуживания. Его учитывают при подключении телефона конкретной модели.

Провода необходимо вставить в отверстие соответствующих контактов (не зачищая изоляцию на жилах) и повернуть на четверть оборота вид зажимного устройства. Это все. Остается закрыть крышку и работа выполнена.

Установка информационных коммуникаций не является опасной для жизни, в отличие от настройки электрических линий. Но существует одна трудность при подключении такой розетки. Перед тем, как подключить телефонную розетку к телефонному кабелю, необходимо точно узнать тип коннектора. Именно он определяет способ подключения. Наиболее распространенным являются стандарты RJ-11 и RJ-12. Об их подключении и пойдет речь.

Подключение телефонной розетки ртшк-4. Конструктивные особенности телефонной розетки

Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.

Для обеспечения бесперебойного функционирования прибора необходимы два условия:

1. Наличие действующей линии связи от АТС.
2. Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.

Как подключить телефонную розетку lezard. Как подключить интернет розетку, схема подключения кабеля по цветам

Большинство людей живёт в отдельных квартирах и частных владениях. И зачастую для каждого помещения необходимо решить одну маленькую, но довольно коварную задачку: доступным, малозатратным, но эффективным способом создать точку доступа для подключения к интернету.

Казалось бы, ответ очевиден — приобрести, настроить Wi-Fi роутер и забыть обо всех проблемах. Однако проводной интернет всё-таки остаётся самым распространённым и надёжным решением, ведь такой сигнал намного стабильнее.

Отсюда вытекает очередная проблема — как же скрыть интернет-проводку? Обычно её монтируют в стены и заводят на розетки, правда, не совсем стандартного типа: их именуют компьютерными или попросту интернет-розетками.

Что такое интернет-розетка

Основное отличие интернет-розетки от обычной электрической заключается в том, что у неё имеется свой, уникальный разъём, к которому подходит специальный тип проводки, называемый витой парой.

Он уникален тем, что содержит 8 отдельных медных проводов, свитых между собой в 4 пары.

Благодаря такой системе подключения существующие электромагнитные помехи нивелируются, что обеспечивает в итоге высокую скорость передачи данных (до 1000 Мбит/сек).

Обратите внимание

Интернет розетка имеет специальный разъём, к которому подключается кабель типа «витая пара»

Ответный разъём называется RJ-45/8p8c. Он насаживается на кабель при помощи специального инструмента, причём провода разъёма должны располагаться в строго определённом порядке.

Последовательность цветов проводов, подключаемых к контактам разъёмов, определяется стандартной схемой

Классификация интернет-розеток

IT-специалисты классифицируют интернет-розетки по отличительным чертам:

1. По количеству доступных разъёмов. Бывают одинарные, двойные, а также терминальные модификации (на 4–8 разъёмов). Отдельным подвидом терминальной розетки является комбинированная (с дополнительными типами разъёмов, например, аудио-, USB-, HDMI- и другими).
2. По пропускной способности информационного канала. Они делятся по категориям:
   • UTP 3 — до 100 Мбит/с;
   • UTP 5e — до 1000 Мбит/с;
   • UTP 6 — до 10 Гбит/с.
3. По способу установки. Как и в случае с электрическими розетками, существуют внутренние (механизм и контактная группа клемм углублены в стену) и накладные (механизм монтируется поверх стены).

   Терминальные интернет-розетки имеют дополнительные разъёмы различных типов, например, телевизионные

Алгоритм прокладки интернет-кабеля в стенах

Самое правильное, но в то же время непростое по исполнению решение прокладки интернет-кабеля в домашних (офисных) условиях — это его монтаж внутри стен. Достоинства такой разводки очевидны: кабель не путается под ногами и не влияет на декоративное оформление помещения.

Существенный недостаток внутристенного монтажа заключается в том, что в дальнейшем могут возникнуть проблемы с доступом к кабелю для его ремонта или обслуживания.

Но при грамотной разводке кабелей по штробам в гофрированной трубе ПВХ можно не только минимизировать риск появления неисправности, но и обеспечить относительно лёгкий доступ к витой паре без сложных демонтажных работ.

Прежде чем начинать прокладывать интернет-кабель, стоит разметить места, где он должен будет располагаться. Помните, что неэкранированная витая пара изготовлена из меди, которая весьма чувствительна к электромагнитным помехам. Старайтесь, чтобы расстояние между компьютерной и электрической проводкой составляло не менее 50 см .

1. Намечаем трассу. Планируя место под штробу для будущей разводки, учитывайте, что интернет-кабель имеет определённое ограничение по радиусу изгиба. Конкретные значения можно найти в технических характеристиках выбранного кабеля.

   Витую пару лучше укладывать в защитный гофрошланг, а штробу делать с учётом его размеров

2. Выбираем кабель. Наиболее значимой качественной характеристикой витой пары является надёжность. Доступ к кабелю после его разводки будет существенно затруднён, поэтому на качестве желательно не экономить. Для подключения к интернету чаще всего используют UTP пятой категории и выше. Подбирать конкретную модель кабеля нужно на основании его основных технических характеристик:
   • минимально допустимый радиус изгиба (чем он меньше, тем проще будет осуществлять разводку в стенах);
   • максимально допустимое растягивающее усилие (чем выше это значение, тем проще ввести кабель в гофру, а в случае технических неполадок впоследствии изъять его из штробы);
   • гарантия (на качественные изделия срок гарантии может составлять до 25 лет).
3. Производим монтаж. Кабель помещается в гофрированную трубу необходимого диаметра (он должен внутри неё свободно двигаться). Затем гофра закрепляется в штробе стяжкой из гипса. Далее можно начинать отделочные работы. На выходе кабеля в результате появится интернет-розетка. Однако перед этим стоит произвести её распиновку.

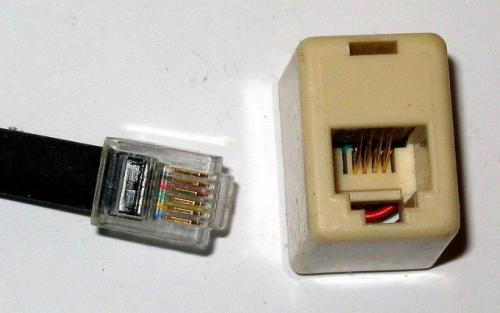

Телефонная розетка евро. Как подключить телефонную евророзетку

Сегодня телефонные соединители типа RJ-11 почти вытеснили старые, например, типа РТШК-4. Практически все новые телефонные аппараты оборудуются вилками этого стандарта. Подключить розетку соответствующего типа можно, пользуясь одной отверткой.

Инструкция

1

Приобретите телефонную розетку стандарта RJ-11. Выберите ее разновидность, в зависимости от желаемого способа установки на стену и собственных дизайнерских предпочтений.

2

Примите решение о том, каким именно образом вы хотите ее присоединить: в качестве переходника для имеющейся розетки типа РТШК-4 или вместо нее.

3

Чтобы сделать переходник, возьмите вилку стандарта РТШК-4. Раскройте ее и поверните средним (пластмассовым) штырьком вниз, винтами к себе. Крайние контакты розетки никуда не подключайте. Два средних контакта розетки присоедините к двум правым контактам вилки. Закройте ее.

4

Подключите телефон через такой переходник и проверьте, работает ли он. Если нет, отсоедините его от линии. Раскройте розетку РТШК-4 и посмотрите, соответствует ли подключение к ней проводов стандарту (оба провода подключены к правым контактам). Не прикасайтесь при этом к токоведущим частям. Если это не так, измените подключение проводов в вилке соответствующим образом. Затем закройте как розетку, так и вилку стандарта РТШК-4. Снова проверьте, работает ли переходник.

5

Чтобы установить розетку стандарта RJ-11 вместо имеющейся РТШК-4, вначале снимите трубку на параллельном аппарате. Это предотвратит поступление высоковольтного вызывного сигнала. Если параллельного аппарата нет вообще, работайте в резиновых перчатках. Отсоедините провода от розетки РТШК-4, после чего демонтируйте ее. Сохраните ее на тот случай, если у вас появится еще один аппарат, имеющий вилку старого стандарта. Присоедините отключенные от розетки РТШК-4 провода к средним контактам новой розетки RJ-11, а к крайним, как и в предыдущем случае, не подключайте ничего.

6

Если на новой розетке тоже есть крышка, закройте ее. Подключите к ней телефон. Положите трубку на параллельном аппарате.

7

Убедитесь, что оба телефона (новый и уже имеющийся параллельный) полностью работоспособны.
