Как поставить двойную розетку вместо одинарной. Что нужно знать перед тем как подсоединить розетку двойную?

Как поставить двойную розетку вместо одинарной. Что нужно знать перед тем как подсоединить розетку двойную?

Перед началом работы необходимо определить, что такое фаза и ноль в электрике, т.е. принадлежность проводов. Для этого понадобится отвёртка-тестер и резиновые перчатки.

Снимается крышка старой розетки и с помощью тестера проводятся измерения. На фазе индикатор загорится, а на нейтральный провод укажет отсутствие светового сигнала. Конечно, существует маркировка кабелей по цветам, но лучше перестраховаться.

Затем линия обязательно обесточивается через счётчик – это основное правило безопасности. Рычаги автоматов переводятся в положение выключено! Это нижняя позиция выключателей.

Повторно проверяется напряжение в месте установки двойной розетки.

Если на фазе всё ещё присутствует ток (то есть, линия не обесточена), необходимо отключить все автоматы, а не только те, которые, как вам кажется, контролируют провода, идущие к розетке.

Перед тем, как поставить двойную розетку, понадобятся следующие инструменты и материалы:

• изоляционная лента;
• острый нож для зачистки проводов;
• крестовидная и плоская отвёртка;
• пассатижи.

В процессе того, как подключается

розетка с заземлением

, необходимо помнить правило разводки проводки: справа — фаза, слева — нейтраль, а к центральной или верхней клемме устройства подсоединяется заземляющий кабель.

Для определения неисправностей в розетках и их ремонту посвящена отдельная статья.

Сдвоенные розетки представляют собой устройства с одним зажимом, оснащённые распределительными планками.

На заметку. Такая розетка не очень удобна, если планируется использование двух мощных приборов – напряжение одинаково, а вот сила тока в каждой из розеток будет зависеть от нагрузки соседней. Поэтому предпочтительнее произвести параллельное подключение двух розеток.

Кабель используется одинакового сечения с основной проводкой в помещении. Материалы тоже должны быть одинаковыми. Если подводка осуществлена алюминиевым проводом, он применяется и при подключении розеток.

Пользование устройством требует осторожности. Суммарная нагрузка на такой тип розеток не должна превышать 10-16 А.

Как подключить двойную накладную розетку viko. Правила подключения двойной розетки

Существуют разные варианты подсоединения конструкций, включающих группы розеток, выключателей или совмещенных изделий. Но основой всегда являются одинарные приборы для единственного потребителя, которым может быть что угодно, например, светильник, телевизор, утюг или компьютер.

Самым насыщенным по количеству потребителей помещением в стандартной квартире является кухня. Особенно, если это малогабаритная «хрущевка» или «брежневка». Здесь находится место даже для стиральной машины, которая не помещается в совмещенном санитарном узле. Сейчас диапазон используемой техники настолько широк, что 2-3 розетками никак не обойтись.

Современные кухонные гарнитуры скрывают за своими сверкающими панелями самые уникальные изобретения, помогающие облегчить труд хозяйки:• электронные или газовые варочные панели;• посудомоечные машины;• вытяжные системы;• холодильники, рефрижераторные комплексы и камеры.

Это не считая микроволновок, электрочайников, кофеварок и прочей мелочи. И все они требуют своего места включения. Система включения при этом имеет двухэтажную планировку. Первый план располагается на уровне пола, второй – на высоте человека среднего роста.

Важно! Перед началом подключения двойной розетки к одному кабелю нужно отключить соответствующий автомат на щитке питания, если их там несколько. При отсутствии такового – отключается общий.

Подключение проводов к двойной розетке выполняется следующим образом. Для проверки их принадлежности к фазе или нулю нужен простой тестер в виде отвертки с индикатором на ручке. Если при касании отверткой провода индикатор засветился, значит это фаза, если нет – провод нейтральный. Согласно правилам, разная расцветка проводов говорит о принадлежности. Обычно коричневый – это фаза, голубой – ноль, а желтый с зеленым – заземление. Еще одно правило подключение проводки. К правой клемме подключается фаза, к левой – ноль, к центральной, со скобой – земля.

Заметка! Сдвоенные розетки имеют общую клемму питания. Ток на каждое устройство поступает через распределительную планку. При одинаковом напряжении в сети (220 В) сила тока на каждый прибор будет зависеть от мощности подключаемой техники. Розетка хоть и двойная, но нагрузочная мощность не увеличится в два раза. Обязательно, чтобы подходящий к розетке кабель имел сечение не меньше, чем общий по дому (оптимальный вариант – одинаковое). Материал жил также должен совпадать. Если вся разводка медная, то и к устройству подводится медный кабель.

Схема подключения двойной розетки с заземлением

При использовании маломощных устройств, типа ноутбука, светильника для их питания пригодится моноблок двойной розетки. Она вставляется в имеющийся подрозетник и подключается по старой схеме. В этом случае не нужно прокладывать новые кабели, сверлить в бетонной стене место рядом для другого подрозетника и крепить его.

Для демонтажа старой розетки снимается лицевая панель откручиванием двух винтов. Если после снятия отслужившей свой срок розетки остались провода достаточной длины (10-12 см), то они подключаются к контактам нового прибора. Для этого нужно ослабить зажимающие винты на клеммах, вставить туда оголенные концы фазы и нуля, каждый в свою нишу и плотно снова затянуть винты. Провод с заземлением подсоединяется к центральной клемме, на которой находятся скобы.

Важно! К какому контакту подключать фазу и нуль не принципиально. Главное – не к одному контакту, чтобы не произошло короткого замыкания.

После подключения проводов приступают к укладке суппорта в подрозетник. При этом нельзя допустить, чтобы под распорные лапки попала проводка. Их металл при затягивании винтов может повредить изоляцию. После установки в подрозетнике корпус розетки фиксируется распорными лапками и саморезами. Сверху монтируется декоративная накладка, которая при правильном монтаже подрозетника в стене или под гипсокартоном ложится четко на их поверхность вплотную и без зазора.

Подключение двойной розетки без заземления отличается только лишь тем, что третий провод «земля» отсутствует. В конструкции прибора не предусмотрен контакт для его использования. Такие розетки можно устанавливать в сухих помещениях. От них могут запитываться самые маломощные приборы, не требующие заземления.

Заметка! Современные вилки бытового оборудования не удобны для включения в сдвоенные евророзетки. Приходится их поворачивать. Поэтому, чтобы устранить этот дискомфорт можно воспользоваться двумя одинарными гнездами.

Поставить розетку самому. Как установить розетку в гипсокартоне

Установка розеток в гипсокартоне имеет свою специфику. Поэтому рекомендуется соблюдать последовательность операций, и внимательно относиться к выполнению работ на каждом этапе. Разводка проводов выполняется до облицовки стен гипсокартоном. В целях дополнительной защиты всю проводку рекомендуется поместить в гофрированный рукав.

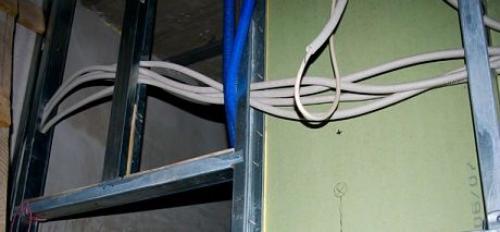

Для крепления гипсокартона предварительно устанавливается металлический каркас. В его вертикальных стойках дрелью просверливаются отверстия в местах прокладки проводов. Дальнейшая прокладка сетей происходит в соответствии со схемой расположения проводки и установочных изделий. Следует избегать близкого расположения к проводам острых углов и саморезов. После разводки и закрепления проводов монтируются гипсокартонные плиты.

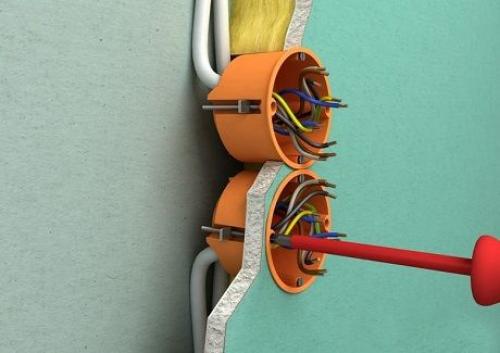

Перед тем как установить внутреннюю розетку, в гипсокартоне проделываются отверстия, в которых будут крепиться пластиковые установочные коробки – подрозетники. Предварительно на гипсокартонной плоскости размечаются места будущих отверстий, согласно имеющейся схемы. Прорезка отверстий выполняется дрелью с насадкой – фрезой. Затем, через отверстия провода аккуратно вытягиваются наружу.

Перед установкой подрозетника в нем прорезается отверстие под провода. Затем он устанавливается и закрепляется винтами. Если установка выполнена нормально, можно приступать к монтажу розетки. Перед подключением обязательно убедитесь в отсутствии напряжения с помощью индикаторной отвертки. Все остальные операции выполняются точно так же, как уже было описано выше. По окончании монтажа проверяется работоспособность розетки путем подключения бытовых приборов.

Розетка lezard, как подключить.

Разнообразие розеток и выключателей LEZARD Розетки ЛЕЗАРД отличаются оригинальным внешним видом и высоким качеством составляющих элементов (страна-производитель - Турция). На рынке Украины представлено 4 основных серии: Mira(материал - поликарбонат), Deriy(бюджетная серия, материал ABS-пластик), Demet и Rain. Этот производитель предлагает большое разнообразие розеток с заземлением и без, открытые и с крышкой, телевизионные или компьютерные. Схемы подключения популярных видов электрофурнитуры от производителя LEZARD: Розетка б/з – 2К, материал-поликарбонат или ABS-пластик (в зависимости от серии), без заземления.
Розетка с/з – 2К, поликарбонат или ABS-пластик (в зависимости от серии) с контактным заземлением.
Диммер 500 Вт – используют для плавной регулировки освещения дополнен прибором от перегрузок.
Двойная б/з – розетка с двумя входами, 2К, материал-поликарбонат или ABS-пластик (в зависимости от серии), без заземления.
Двойная с/з – розетка с заземлением и двойным входом.
Розетка ТВ – необходима для последовательной передачи сигнала трансляции от централизованной системы в диапазоне UHF/VHF от розетки к другой или с этажа на этаж.
Розетка компьютерная – устройство с 8 полосами RJ45 – Cat5e/Cat6.
Выключатель – однополюсный, одинарный прибор, который контролирует один или несколько источников света в одной локации.
Выключатель двойной – контролирует два раздельных источника света в одном помещении.
Выключатель проходной – дает возможность управлять одним источником света из двух мест.
Выключатель походной двойной – двухполюсный, двойной прибор, способен управлять двумя раздельными источниками света из двух мест.
Выключатель походной с подсветкой – аналогичен предыдущему, дополнен подсветкой.

Как подключить турецкую розетку. Турецкая розетка против германской - в чём отличия? Сравнение с фото!

Ремонт электрики начинается с выбора розеток и заканчивается их установкой - это обычная практика. Кто-то выбирает бюджетные модели, кто-то предпочитает дорогие , сделанные в Европе.

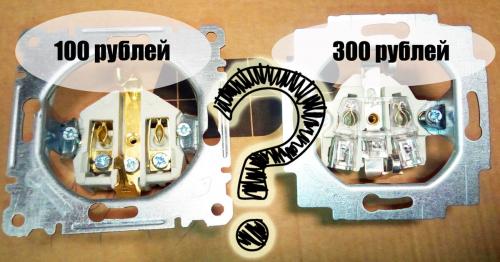

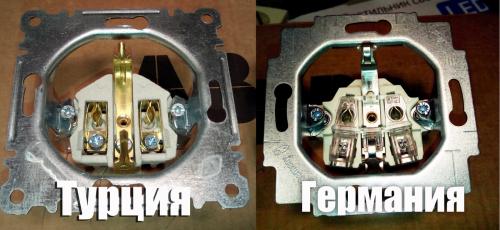

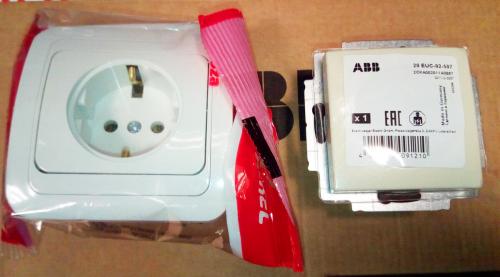

Мы взяли для сравнения турецкую розетку фирмы Makel и немецкую ABB , чтобы сравнить их и рассказать вам - стоит ли переплачивать за бренд. Если вы в процессе выбора розеток - прочитайте нашу небольшую статью - она вам пригодится !

В чём главная разница?

Чтобы не томить вас ожиданием, ответим на главный вопрос - что вы получите, если заплатите втрое дороже за германские розетки? Самое главное - прочность . Это относится к любой части розетки: к её пластиковой облицовке, к стальной рамке механизма, к лепесткам, создающим контакт с вилкой и так далее.

Если работать аккуратно и не спеша, то установить даже дешёвую розетку можно. Но низкая прочность всё равно вылезет наружу - через пару лет вилка начнёт болтаться и искрить, а розетку придётся менять . В германских механизмах металл толще , а детали подогнаны лучше , поэтому даже через 20 лет они будут вполне исправны.

Давайте разберём отличия поподробнее.

Важные мелочи

Крепёжные лапки розеток

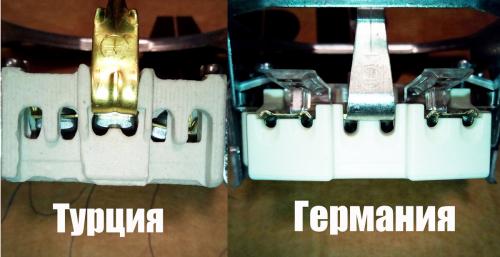

Крепёжные лапки , с помощью которых розетка фиксируется в коробке, у немцев сделаны с профилем большой площади - даже если коробка будет неровной, розетка из Германии зафиксируется в ней надёжно, в отличие от турецкой, которая касается коробки двумя "остриями" по бокам лапки. Обратите внимание, что у розетки ABB лампа снабжена плоской пружиной - она прикручена винтом и автоматически поджимает лапки при их откручивании.

Клеммы для присоединения проводов

Если вы попробуете вставить провода в турецкую розетку не глядя , на ощупь, у вас вряд ли получится это сделать: клеммы находятся в углублениях пластиковой основы и вы можете с равным успехом попасть как в клемму, так и в пустоту вокруг неё. Это исключено в немецком механизме: там отверстия ведут прямо внутрь клеммы , спрофилированной так, чтобы плотно охватить жилу. В практике электромонтажа вставлять провода на ощупь обычное дело!

Контакты механизмов

Турецкая розетка имеет полностью открытые контакты , не зафиксированные пружиной - такая система постепенно будет всё больше разжиматься , а контакт - становиться слабее . В германском механизме лепестки зафиксированы пружиной, а также имеют специальные накладки , оберегающие их от пыли и случайного повреждения: это нужно для того, чтобы за долгие годы применения розетка оставалась прочной и надёжной.

Вывод

Мы понимаем, что в условиях кризиса даже 300 рублей за розетку может оказаться неподъёмной суммой - розеток иногда набирается до полусотни . Поэтому, можно пойти на компромисс : поставьте немецкие розетки на кухне и в том месте, где вы часто будете включать пылесос и утюг: это наиболее напряжённые места, где от розетки требуется максимум прочности.

Напротив, там, где розетка используется редко , либо вилка, единожды воткнутая, так и остаётся внутри, можно поставить бюджетные розетки: при слабой эксплуатации они тоже служат немало.

Удачного монтажа и надёжных розеток!

Двойная розетка в два подрозетника. Двойная розетка – это вынужденная мера?

Отвечая на этот вопрос, мы говорим твердое «Да»! Двойная розетка – это действительно вынужденная мера. Гораздо лучше иметь две отдельные розетки, объединенные под общей рамкой, чем одну двойную. Попробуем аргументировать это утверждение.

Механизмы современных розеток и выключателей монтируются в стандартных монтажных коробках диаметром 68 мм и глубиной 40 мм или 60 мм (увеличенной глубины). Последние используются для того, чтобы за механизмом можно было еще и разместить элементы коммутации, что позволяет избавиться от распределительных коробок. Монтажные коробки также часто называют подрозетниками. Такое определение ошибочное, но оно настолько вошло в обиход, что бороться с этим бесполезно.

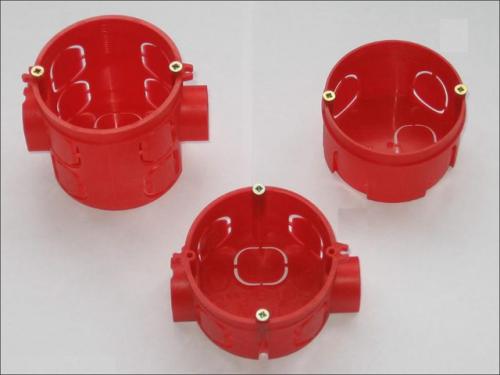

Различные виды монтажных коробок

Коробки делают из пластика, на боковых поверхностях и сзади имеются перфорированные отверстия для ввода кабеля, которые в нужном месте легко вырезаются ножом. Сбоку коробок могут быть «уши» — выступы, которыми можно соединять коробки вместе. Внутри «ушей» в дальнейшем легко прокладывать провод. Соединенные «ушами» коробки имеют стандартные межцентровые расстояния в 71 мм. Это позволяет монтировать механизмы розеток, выключателей, диммеров и других устройств рядом.

Механизмы двух розеток, смонтированных в двух монтажных коробках с межцентровым расстоянием в 71 мм

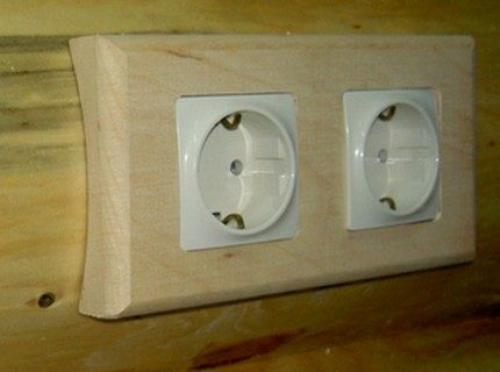

А потом закрывать их единой рамкой на два места. Если бы каждая розетка монтировалась со своей рамкой, то монтажные коробки пришлось бы «раздвигать» на бо́льшее расстояние и между ними была бы щель, что не так эстетично.

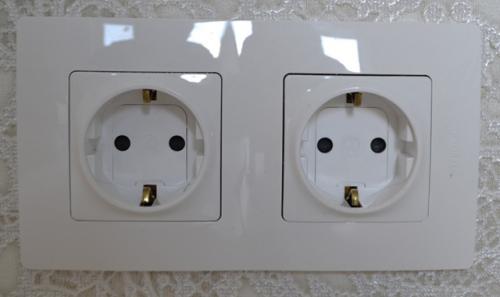

Те же розетки, но уже под одной рамкой

Теперь стоит определиться с некоторыми понятиями. Розетки, в которых два отдельных механизма монтируются в своих монтажных коробках, а потом они объединяются под одной рамкой называют сдвоенными или блок из двух розеток. Рассмотрим, что такое двойная розетка. Основным ее отличием является то, что две контактные группы для двух розеток монтируются в одном механизме, размещенном в одной монтажной коробке . Состав механизма можно увидеть на следующем рисунке.

Устройство двойной розетки без заземляющего контакта

Основная деталь механизма розетки – это корпус (1), который делается из термостойкого пластика. Ранее можно было встретить керамические корпуса, однако, сейчас это либо редкость, либо очень дорого. К корпусу присоединен суппорт (2), который «отвечает» за точное позиционирование розетки на плоской поверхности стены и крепление механизма к монтажной коробке при помощи саморезов (10).

Электрическая часть розетки состоит из шины (3), представляющей собой две сложенные вместе и соединенные латунные пластины, которые укладываются в пазы корпуса. На концах шины пластины «расходятся» образуя лепестковые контакты (4), отвечающие за надежный контакт с цилиндрическими штырями штепселя (вилки). Хоть и латунь и является упругим материалом, но все равно со временем соединение может разбалтываться, нарушая контакт. Для предотвращения этого явления в хороших розетках ставят пружинные скобы (5). Контакт с проводом обеспечивает квадратная гайка (6), прижимающая его к шине при помощи винта (7). Зачищенный провод заводится с задней части корпуса через специальные отверстия.

Крепление и центрирование механизма розетки в монтажной коробке кроме саморезов (10) осуществляется двумя подпружиненными лапками (8), которые имеют острые концы. При вращении винтов 9 по часовой стрелке (закручивании) лапки-фиксаторы раздвигаются в стороны и упираются в рельефную внутреннюю поверхность монтажной коробки, надежно фиксируют механизм.

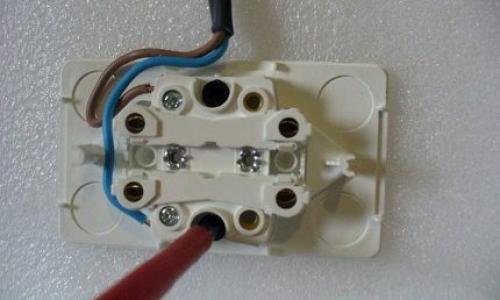

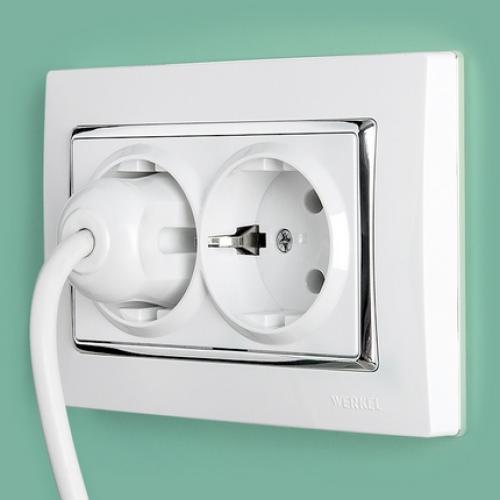

Установка двойной розетки schneider electric. Типы двойных розеток

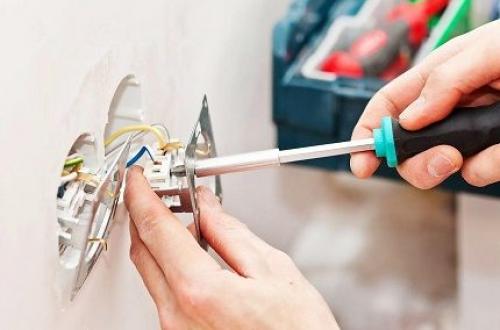

Основными элементами электророзетки выступают внешний защитный корпус и рабочая часть, включающая основание и контакты.

Они соединены между собой винтовыми клеммами – зажимами, необходимыми для подключения кабеля электрооборудования.

Единственным недостатком двойных розеток является то, что через них проблематично подключать одновременно два высокомощных потребителя электроэнергии

Существует ошибочное мнение, что двойные розетки идентичны собранным или сдвоенным моделям и представляют собой несколько расположенных впритык друг к другу независимых устройств, объединенных между собой шлейфами.

Если выполняется подключение двойной розетки к одному питающему контуру, то электромонтажные работы проводятся по схеме, схожей с подсоединением одноместной. Разница лишь в последовательном подключении двух контактных пар в пределах электроустановочного изделия

Технический прогресс не стоит на месте. Современные модели представляют собой более усовершенствованные конструкции. По величинам номинального напряжения и силы тока они разительно отличаются от розеток, которые повсеместно встречались во времена СССР. Например, если в моделях старого образца допустимая сила тока не превышала 10А, то для современного электроустановочного оборудования этот показатель составляет 16А.

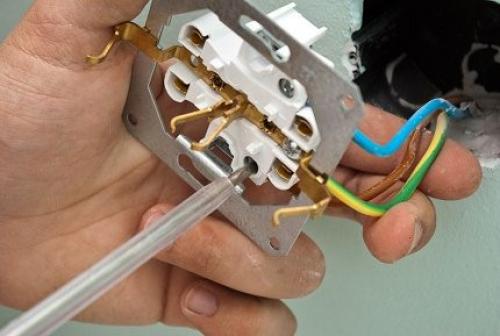

Каждую часть двухместной розетки можно подключать к отдельному контуру питания, если предварительно удалить соединяющую их на терминале латунную перемычку

На самом деле двойная розетка имеет один зажим и несколько распределительных планок. За счет этого электроток подается на обе розетки одинаково, но его уровень будет делиться в зависимости от мощности запитываемых от сети приборов.

А потому, заменяя вышедшее из строя старое устройство на новое, стоит знать его конструктивные особенности, которые предполагают определенные нюансы при монтаже.

Расстояние между выходными контактами, а также диаметр штырьков вилки у современных моделей больше, чем у традиционных аналогов, и составляет 4,8 мм вместо 4 мм

По модификации двойные розетки классифицируют на такие основные типы:

1. Открытого и закрытого исполнения . В моделях закрытого исполнения отверстия спрятаны за шторками, которые сдвигаются в сторону в момент включения прибора. Устройства этого типа незаменимы для жилищ, где маленькие дети. Шторки срабатывают только при одновременном нажатии. Благодаря этому даже при намеренном просовывании инородного предмета ничего опасного не происходит.
2. Без заземления и с заземляющими контактами . В моделях второго типа на корпус розетки выводятся заземляющие контакты, которые защищают электроприборы и пользователя от пробивающих токов, случайно «выходящих» на пластиковый корпус.
3. Для установки в помещениях с повышенной влажностью и монтажа на улице . Модели первого варианта имеют маркировку IP-44. Они оснащены корпусом, защищающим устройство от проникновения влаги. Устройства для установки на улице имеют маркировку IP-55. Их высокопрочные корпусы защищены от загрязнения пылью и проникновения влаги.

Каждый тип имеет соответственную буквенную маркировку. К примеру: «А» указывает, что это американская двойная розетка, «В» сообщает о наличии заземляющего контакта.

В зависимости от типа исполнения и материала изготовления устройства делятся также на стандартные и полярные, накладные и выполненные на заказ

Среди последних разработок особой популярностью пользуются запрограммированные розетки. Оснащенные таймером устройства включаются и отключаются самостоятельно от питания по истечении установленного временного интервала.

Защитный корпус современных розеток выполняют из термостойкой небьющейся пластмассы. Для повышения декоративных качеств его украшают разнообразными вставками.

Благодаря разнообразию вариантов дизайна можно подобрать устройства, которые будут незаметны в интерьере либо же, напротив, выступать его достойным украшением

Планируя устанавливать двойную розетку самостоятельно, специалисты рекомендуют выбирать простые модели без каких-либо модификаций. Либо же отдавать предпочтение двойным розеткам с пружинным выбрасывателем вилки. Такие модели удобны тем, что оснащены пружинками, которые срабатывают при извлечении вилки из прибора.

Чтобы обезопасить себя, сведя к минимуму риск аварийных ситуаций, стоит выбирать продукцию проверенных производителей: «Schneider electric», «ABB», «Legrand».
