Монтаж теплых водяных полов в бетонной стяжке. Необходимая толщина стяжки под водяной теплый пол

Монтаж теплых водяных полов в бетонной стяжке. Необходимая толщина стяжки под водяной теплый пол

Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы.

При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.

Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:

• вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
• требования к температурному режиму в обогреваемом помещении;
• высота потолков;
• наличие уклона у основания пола;
• толщина укладываемых труб;
• вид применяемых растворов;
• конфигурация помещения;
• роль стяжки.

Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:

• минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
• оптимальную (среднюю) — толщина 5-7 см;
• максимальную — до 17 см.

Рассмотрим более подробно, когда какая стяжка заливается.

Минимальная

В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:

• 20 мм для смесей с самовыравнивающимся слоем;
• 30 мм с армирующей сеткой под трубами;
• 40 мм для бетонных растворов без армирующих элементов.

Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.

Минимальная толщина стяжки.

При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.

Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.

Максимальная

О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:

• сильно завалено основание пола;
• стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).

В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.

Оптимальная

Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье « Стяжка пола с фиброволокном ») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.

Оптимальная толщина стяжки.

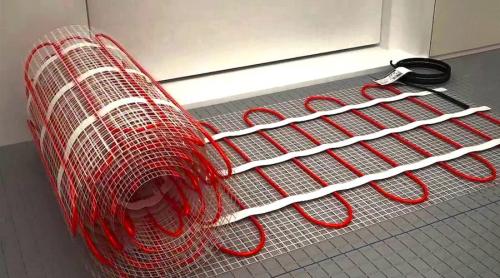

Водяной теплый пол без стяжки. легкая фольгированная система. Теплый электрический пол без стяжки

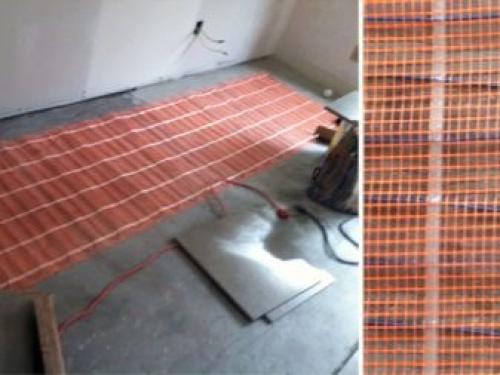

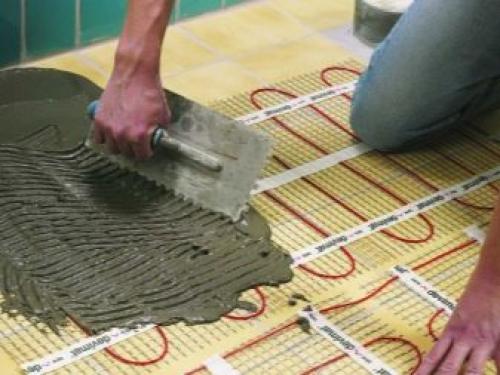

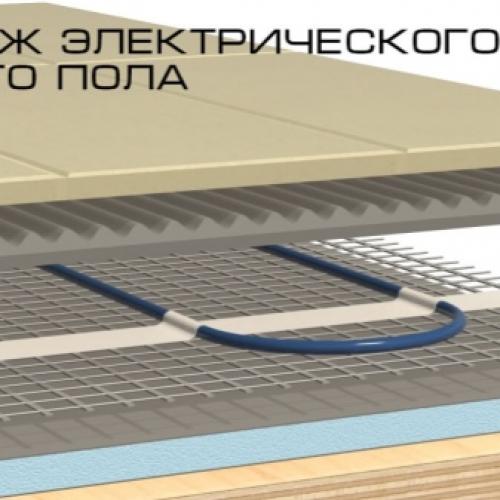

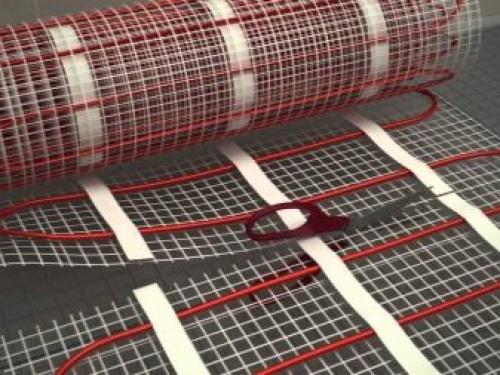

Под электрическим теплым полом зачастую подразумевается именно нагревательные маты. Состоит такой пол из абразивной подложки и вшитого в него нагревательного кабеля. Последнее, к слову, значительно облегчает его установку, так как отсутствует необходимость размещать кабель самим, достаточно просто скрепить маты между собой при помощи специальных переходников.

Такой пол имеет значительное преимущество перед «голым» кабелем. Он не требует дополнительной звукоизолирующей и теплоизоляционной подложки, а может быть расположен прямо на черновом, предварительно загрунтованном полу.

Как уже отмечалось, установка такого пола займет значительно меньше времени. Если бетонная заливка сохнет около 25 – 28–ми дней, то клеевое покрытие, на которое закрепляются плиты, сохнет в два раза быстрее.

Электрические полы могут сильно различаться по мощностям. Их можно подобрать в соответствии с конкретными нуждами.

Если полы в помещении предполагается сделать из материала большой толщины или низкой теплопроводности, такого как массивный ламинат или керамика, лучше приобрести теплый пол мощностью около 160 Вт/кв. метр. Для тонких деревянных покрытий такой пол уже не подходит. Однако это не значит, что его обладатели вообще не могут установить в квартире теплый пол, стоит учесть лишь несколько моментов.

Важно! Во избежание возгорания или плавления лака, лучше выбрать нагревательный элемент мощностью менее 100 Вт/кв. метр. В противном случае деревянное покрытие может начать рассыхаться. По этой же причине противопоказано устанавливать температуру нагрева более 25 градусов.

Отдельно стоит упомянуть, что мощность теплого пола может измеряться и в других единицах, называемых «погонной мощностью». Для толстого покрытия она будет равна 12 Вт/п.м, для деревянного — 10 Вт/п.м.

Существует и более дешевый тип теплого пола. Нагревательный кабель в этом случае заключен в пластиковую сетку. Укладывается такой теплый пол в слой клея для керамики. Оптимальная его толщина при этом должна быть не более 20 мм.

При размещении чистового покрытия, необходимо уточнить у производителя, разрешена ли его установка совместно с каким бы то ни было видом теплого пола.

Стяжка теплого пола толщина. Над трубами

Толщина при монтаже теплого пола напрямую зависит от диаметра используемых труб.

Тонкая – поможет экономить топливо, однако не сможет обеспечить равномерного покрытия. Это приведет к уменьшению комфортности использования теплого поля и быстрому разрушению. Слишком толстый слой уменьшает КПД теплого пола, что приведет к увеличению затрат на топливо.

На выбор оптимальной толщины влияют многие факторы:

• толщина применяемых труб;
• качество основания пола;
• требуемая температура в помещении;
• высота потолков;
• вид стяжки.

Минимальная толщина стяжки над теплым водяным полом 2 см может получится только при использовании труб 1,6 см. При этом потребуется использовать специальные смеси и застилать пол керамической плиткой. В противном случае пол быстро придет в негодность.

Цементные растворы не получится залить так тонко. Минимально допустимая толщина 4 см. Добиться ее возможно при использовании тонких труб и ровной поверхности. Неровности поверхности могут увеличить толщину стяжки до 7 см.

В случае применения полусухой стяжки минимальная толщина, при использовании наиболее тонких труб, достигает 5 см.

В некоторых случаях возможна укладка труб без предварительного осуществления стяжки. Это происходит при:

• деревянном основании, которое не сможет выдержать бетонную нагрузку;
• при низких потолках;
• при отсутствии опыта в заливке стяжки;
• при отсутствии времени на застывание покрытия (стяжка качественно засыхает около 1 месяца).

Установка водяного пола без стяжки имеет следующие преимущества:

• довольно упрощается процесс монтажа;
• снижается нагрузка на пол;
• высота помещения уменьшается значительно меньше;
• даже без шумоизоляции уменьшает попадание шума в комнату;
• ускорение процесса монтажа благодаря исключению некоторых шагов (черновая заливка и ее просушивание);
• существенное снижение стоимости установки водяного теплого пола.

Однако данный вариант имеет и недостатки:

• быстрое охлаждение помещения при выключении системы;
• при отсутствии качественной гидроизоляции возможна небольшая деформация из-за воздействия влажности.

Иногда стяжку заменяют на покрытие полистирольными плитами.

Ограничений толщины (максимальной)  стяжки нет. Тут стоит руководствоваться здравым смыслом.

Чаще всего максимально толстую стяжку используют:

• если основание пола слишком неровное;
• стяжка является одновременно и фундаментом (например в гараже или частном доме).

В первом случае требуется идеально выровнять пол черновой стяжкой, а уже затем монтировать трубы отопления и заливать стяжку.

Считается, что для теплого пола стяжка толщиной более 17 см не рациональна.

Наиболее оптимальная общая толщина стяжки 4,5-7 см создает хорошее покрытие труб и способно выдерживать большие нагрузки. Толщина стяжки над трубами в таком случае равна 2,5-3 см.

Процесс монтажа теплого пола довольно прост и не требует опыта. Его вполне можно установить самостоятельно.

Выполнять можно мокрую, полусухую и сухую стяжку. В некоторых случаях применяют монтаж водяных труб без предварительной стяжки непосредственно на пол или полистирольные плиты. Тем не менее самым эффективным считается монтаж труб для водяного пола в стяжку. Такой способ позволяет максимально тратить вырабатываемое тепло на обогрев помещения, равномерность прогрева и плавное уменьшение температуры в случае выключения системы обогрева.

Перед укладыванием напольного покрытия обязательно необходимо проверить качество выполненной стяжки. 2 недели после заливки ее необходимо сушить стяжку накрыв пленкой, для максимального напитывания влагой. Примерно через месяц раствор, которым покрыли трубы, полностью застынет. Готовая поверхность должна быть ровной, цвет должен быть равномерный, сколы и трещины не допускаются. При простукивании деревянным бруском поверхности должен быть одинаковый звенящий звук.

Важно правильно выполнить заливку бетонной смеси необходимой высоты до установки труб и над ними, чтобы полученный результат радовал в течение долгих лет.

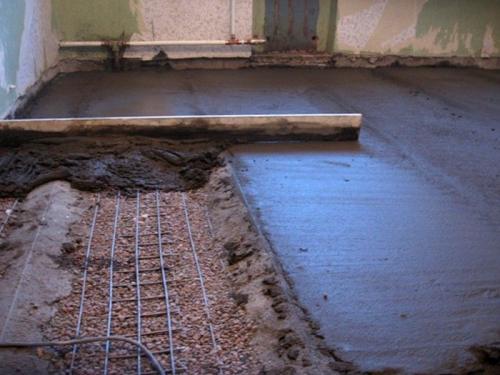

Толщина стяжки поверх водяного теплого пола. Что влияет на необходимую толщину слоя бетона

Идеальной толщины стяжки теплого водяного пола не существует, этот показатель зависит от множества факторов:

• тип чернового покрытия (межэтажные перекрытия, грунт в частном доме, полы на первом этаже);
• необходимые температурные показатели: чем теплее должно быть дома, тем меньше нужен слой;
• степень неровности (при наличии серьезных отклонений от горизонтали лучше сначала залить черновую стяжку и по ней проводить монтаж труб).

Если искривления основы радикальные, то сверху заливается армированная стяжка

Кроме того, могут быть использованы различные растворы и компоненты:

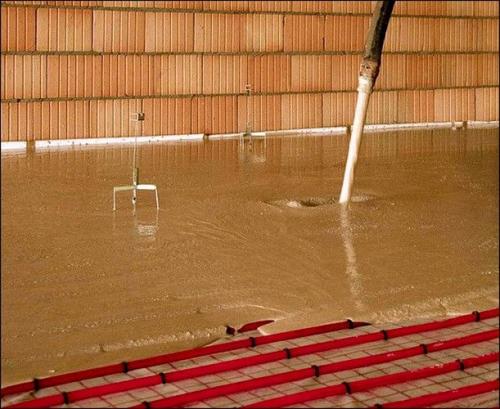

1. Готовые самовыравнивающиеся смеси. Такие материалы не требуют дополнительного армирования, а наличие пластификаторов и других ингредиентов, которые добавляют производители, позволяют заливать полы толщиной 2 см.
2. Цементно-песчаный раствор. В этом случае наличие армирующей сетки или арматуры обязательно. Толщина такой стяжки не должна превышать 7 см.
3. Монолитные конструкции. Применяются только в качестве опорной системы, которая одновременно является частью фундамента и напольного покрытия. Толщина стяжки доходит до 17 см, но такой вариант крайне редко применяется для заливки теплых полов.

Важно учесть фракцию наполнителя. Если в растворе использовался щебень, то слой стяжки не может быть меньше размера камня.

В целом стяжка должна быть такой, чтобы водяной теплый пол был залит раствором на высоту диаметра труб. Если учесть, что для теплых полов применяются изделия сечением не более 2,5 см, то при использовании стандартного цементно-песчаного раствора общая толщина составит не менее 5 см.

Самовыравнивающиеся смеси считаются самым качественным вариантом стяжки, но они в разы дороже цементно-песчаного раствора

Важно! После заливки пола и включения отопительной системы стяжка и остальной пирог будут незначительно расширяться. Это следует учесть при укладке финишного покрытия.

Какая стяжка лучше для теплого пола. Особенности и устройство

Стяжка представляет собой слой специального раствора или бетона. Она служит в качестве основы под декоративное покрытие и является местом, где располагаются нагревательные элементы конструкции тёплого пола. Также стяжка осуществляет выравнивающую и стабилизационную функции, от которых зависит срок эксплуатации и презентабельный внешний вид напольного покрытия.

К плюсам данной системы монтажа обогревательных приборов можно отнести абсолютную пожарную и экологическую безопасность конструкции, полную автономность и возможность самостоятельного регулирования температурного режима, долгий срок службы и экономичность.

Минусом является уменьшение высоты помещения вследствие поднятия уровня пола.

Конструкция «тёплый пол» может иметь различное исполнение:

• кабельное;
• водяное;
• термоматовое;
• инфракрасное.

Водяная система представляет собой сеть трубок, соединённых коллектором, отвечающим за движение горячей воды по трубопроводу, снабжена термодатчиками и реле.

Кабельный обогрев представлен в виде электрического провода, уложенного рядами, работающего по принципу преобразования электрической энергии в тепловую.

Система термомат – это тонкая плёнка с проложенными и зафиксированными внутри нагревательными элементами, имеющая рулонное исполнение. Инфракрасный нагреватель так же выполнен в виде тонкого полотна, являясь наиболее эффективной и долговечной системой обогрева.

Однако в стяжку он не заливается, а располагается поверх неё, сразу под декоративным покрытием.

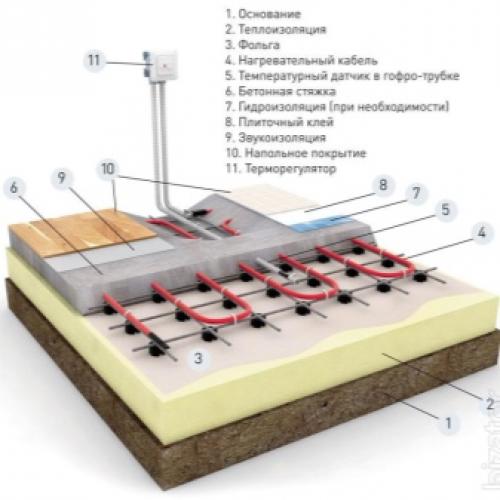

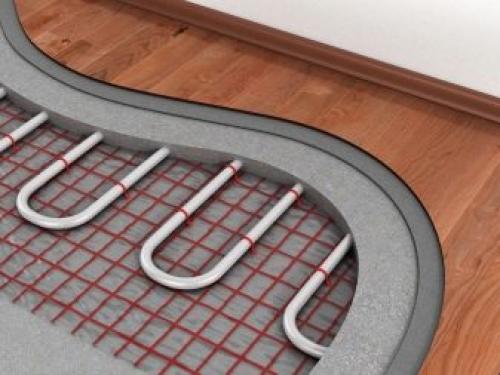

Тёплый пол в стяжке представляет собой слоёный пирог, где два нижних слоя составляют гидро- и теплоизоляция. Далее располагается армирующая сетка и тепловой элемент, а завершает конструкцию раствор бетона или специальной выравнивающей смеси. Слои могут варьироваться в зависимости от состояния чернового пола и необходимости использования гидроизолянта. Так, для системы электрического обогрева в нём нет необходимости, а при наличии большого числа дефектов нижнего пола под теплоизолянт наливается дополнительный выравнивающий слой.

Особое внимание следует уделить толщине наносимого раствора. Она должна быть одинаковой по всей площади помещения. Это позволит обеспечить равномерное распределение тепла и качественную теплоотдачу. Слишком тонкий слой приведёт к плохому прогреву стяжки, более быстрой теплоотдаче и растрескиванию поверхности. Толстый слой так же недопустим. Он будет удерживать тепло и не выпускать его наружу.

Для тёплого пола водяной конструкции оптимальная толщина стяжки составляет 6-7 см, причём 3-5 см из них должны находиться над трубопроводом.

При укладке термокабеля толщина должна соответствовать трём сантиметрам, а для системы термомата достаточно будет полутора сантиметров.

Ошибки при монтаже теплого пола. Типичные ошибки при монтаже водяных теплых полов.

Приветствую всех, кто читает эту статью! Она посвящена ошибкам при монтаже очень популярной на данный момент системе низкотемпературного отопления — водяного теплого пола (сокращенно ВТП). Если кому-то не понятно, то теплые полы называют низкотемпературной системой из-за того, что теплоноситель в них должен иметь температуру не более 50° Цельсия. При этом температура самого пола не должна превышать 26° в жилых помещениях и 31° Цельсия у дорожек и окантовок бассейнов. Рекомендую прочитать статью о том. Давайте перейдем ближе к делу и начнем рассматривать ошибки при монтаже.

Неправильная подготовка поверхности под укладку теплых полов.

Часто при самостоятельном монтаже ВТП люди забывают о том,  что нужно выравнять основание под пол. Давайте объясню чем это грозит — если разные участки контура теплого пола будут лежать на разном уровне по вертикали, то велика вероятность образования воздушных пробок. Из-за воздушной пробки теплоноситель перестанет циркулировать по контуру, а значит он не будет греть. Чтобы этого избежать, нужно выровнять и тщательно вычистить поверхность от мусора. Для наглядности предлагаю вам посмотреть следующее

Неправильная укладка демпферной ленты.

Напомню, что демпферная лента нужна для того, чтобы компенсировать температурные расширения бетона, которые возникают из-за повышения его температуры. Часто люди  забывают крепить ее к стенам или выбирают неправильную ширину ленты. Демпферная лента должна быть выше уровня конечной стяжки на 2-3 см. К стене ленту крепят при помощи дюбель-гвоздей, если она не имеет клейкой стороны. Лента на по всей длине должна одинаково прилегать к стене. Смотрим следующее видео:

Идем дальше!

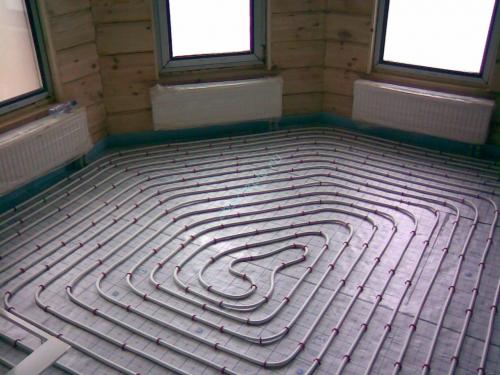

Неправильная укладка труб теплого пола.

Укладка труб ВТП — дело непростое для неопытного «самоделкина», который решил сэкономить на монтаже и сделать все сам. Здесь все начинается с укладки теплоизоляции на черновую стяжку. В качестве теплоизоляции используют пенополистирол разной толщины, либо фольгированный вспененный полиэтилен. Последний применяют там, где нет возможности укладывать толстый утеплитель. Стоит сказать, что щелочная среда стяжки быстро разъедает фольгу, поэтому от нее много толку не будет. Хотя на данный момент есть образцы такого утеплителя, где фольга покрыта сверху слоем полиэтилена, который должен защитить алюминий от действия щелочи.

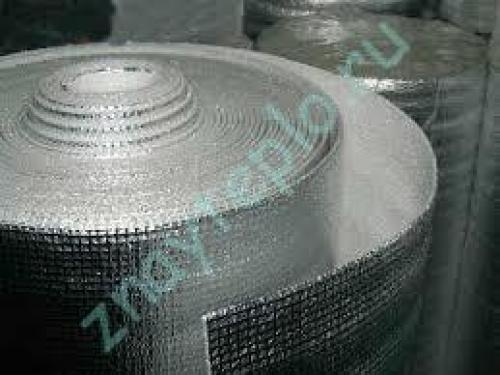

Фольгированная изоляция

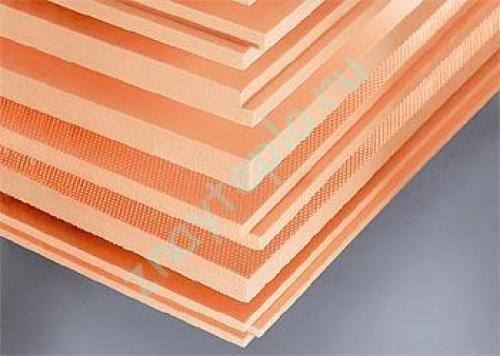

Изоляция из пенополистирола

Изоляция должная быть уложена плотно без люфтов.

Теперь переходим непосредственно к проблемам укладки труб ВТП. Перечислю их в виде списка:

• Отсутствие предварительного плана — при монтаже ВТП очень помогает наличие предварительного плана. На плане размечают места входа и выхода труб, шаг укладки, отступ от стен и прочие вещи.
• Несоблюдение шага укладки — многие люди экономят на трубе и делают шаг укладки больше 30 см. При этом появляется «зебра». Это значит, что пол будет то холодный, то теплый. Шаг укладки находится в диапазоне от 10 до 30 см.
• Слишком длинные контура теплого — для водяного теплого пола, сделанного трубой 16 мм в диаметре ограничением по длине будет 100 метров, а для 20-ой  трубы ограничением будет длина петли в 120 метров. Если сделать петлю длиннее, то теплоноситель с большой долей вероятности по ней циркулировать не будет.

После укладки необходимо сделать опрессовку труб водой. Опрессовка делается давлением не меньше 3 атмосфер. Заливка стяжки на трубу тоже осуществляется под давлением. Это нужно, чтобы  раствор своим своим весом не сплющил трубу. Раз уж мы заговорили про стяжку, давайте рассмотрим этот процесс внимательно.

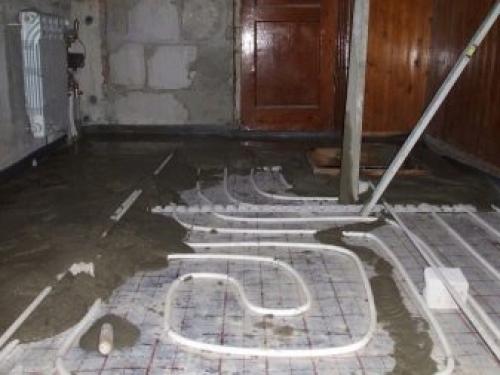

Заливка стяжки теплого пола.

Вот наступает момент когда отступать дальше уже нельзя — это момент заливки стяжки. К этому времени вся труба должна быть уложена, закреплена и находиться под давлением (вода в трубе должна быть комнатной температуры). Кстати про подключение! Рекомендую вам ознакомиться со статьей, которая посвящена.

Основная ошибка, которую можно допустить при заливке — это неправильная толщина стяжки. Ее нельзя делать тоньше 3 см и толще 10 см. Кроме этого, предъявляются требования к составу смеси — она должна быть не ниже марки 400. Конечно, это требование соблюдается далеко не всегда, но знать про него нужно. Сказать тут больше особо нечего, предлагаю посмотреть как это делается:

Заключение.

Водяной теплый пол — сложная инженерная система. Сэкономить здесь можно, но почти наверняка это будет в ущерб качеству либо материалов, либо выполненных работ. Стоит внимательно подбирать людей для такой работы, желательно чтобы у них было некоторое «портфолио», где вы сможете посмотреть его успехи в этом деле. Если вам интересно, почитайте статью о том. На материалах тоже нужно экономить осторожно. То, что зальете в бетон должно быть хорошего качества, чтобы вам не пришлось потом все это вскрывать. На этом мы с вами пока попрощаемся, жду ваших вопросов в комментариях!
