Полный гид: как сделать теплый пол своими руками

Полный гид: как сделать теплый пол своими руками

Теплый пол – это удобное и эффективное решение для обогрева помещений, которое становится все более популярным среди домовладельцев. Установка теплого пола позволяет создать уютную атмосферу в доме, снизить расходы на отопление и повысить комфорт. В этой статье мы рассмотрим, как сделать теплый пол своими руками, какие материалы и инструменты для этого потребуются, а также какие нюансы важно учитывать.

Выбор типа теплого пола

Перед началом работ важно определить, какой тип теплого пола лучше всего подходит для вашего помещения. Существует несколько вариантов:

1. Водяной теплый пол

Этот тип пола основан на прокладке труб с нагретой водой под поверхностью пола. Преимущества включают высокую эффективность и возможность использования различных источников тепла, таких как котел или бойлер. Однако установка такого пола требует определенных навыков и времени.

2. Электрический теплый пол

Электрические системы более просты в установке и не требуют сложных монтажных работ. Они представляют собой специальные кабели или маты с встроенными нагревательными элементами. Электрические полы идеально подходят для небольших помещений, таких как ванная или кухня.

3. Воздушный теплый пол

Этот тип пола менее распространен, но также эффективен. Он основан на прокачке нагретого воздуха через систему воздуховодов под полом. Такие системы часто используются в сочетании с другими видами отопления.

Тип пола	Преимущества	Недостатки
Водяной	Высокая эффективность, возможность использования разных источников тепла	Сложность установки, высокая стоимость
Электрический	Простота установки, низкая стоимость	Более высокие эксплуатационные расходы
Воздушный	Эффективность, возможность комбинирования с другими системами	Ограниченная популярность, сложность монтажа

Подготовка помещения

Перед началом установки теплого пола необходимо подготовить помещение. Это включает:

• Очистку пола от старого покрытия и мусора;
• Выравнивание поверхности пола с помощью стяжки или самовыравнивающей смеси;
• Укладку гидроизоляционного слоя для предотвращения проникновения влаги.

Советы по подготовке:

Для выравнивания пола можно использовать цементно-песчаную стяжку или современные полимерные смеси. Гидроизоляция должна быть качественной, чтобы избежать повреждения теплого пола от влаги.

Установка теплого пола

Установка теплого пола включает несколько этапов, которые зависят от выбранного типа системы.

Установка водяного теплого пола:

1. Разметка пола для прокладки труб;
2. Монтаж труб и их подключение к системе отопления;
3. Проверка герметичности и тестирование системы;
4. Заливка стяжки и укладка финишного покрытия.

Установка электрического теплого пола:

1. Укладка нагревательного кабеля или матов;
2. Подключение кабеля к электрической сети;
3. Тестирование системы на работоспособность;
4. Укладка финишного покрытия (например, ламината или плитки).

Безопасность и рекомендации

При установке теплого пола важно соблюдать правила безопасности:

• Используйте только качественные материалы и оборудование;
• При работе с электричеством обязательно обесточьте сеть;
• Соблюдайте инструкции производителя при монтаже и подключении;
• Регулярно проверяйте систему на наличие повреждений или утечек.

Рекомендации по эксплуатации:

Для продления срока службы теплого пола рекомендуется:

• Избегать резких перепадов температур;
• Не перегружать систему, поддерживая оптимальный режим нагрева;
• Использовать терморегуляторы для контроля температуры.

Частые вопросы

Ответы на часто задаваемые вопросы помогут вам лучше понять процесс установки и эксплуатации теплого пола.

Вопрос	Ответ
Можно ли устанавливать теплый пол самостоятельно?	Да, но важно соблюдать все правила безопасности и инструкции.
Какой тип пола лучше для небольшой квартиры?	Электрический пол идеально подходит для небольших помещений.
Сколько времени занимает установка?	Время зависит от типа системы и площади помещения, но в среднем составляет от 3 до 7 дней.

Теперь вы знаете, как сделать теплый пол своими руками. Следуйте инструкциям, и ваш дом станет еще уютнее и теплее!

Связанные вопросы и ответы:

Какие виды теплого пола существуют и какой из них лучше выбрать для моего дома

Основное отличие водяного пола от электрического в том, что ему для работы нужен горячий теплоноситель. Для этого водяные полы включают в систему отопления, которая при этом должна быть с принудительной циркуляцией теплоносителя — в гравитационных системах с естественной циркуляцией тёплые полы работать не будут.

Второе отличие — водяной пол всегда монтируют в бетонную стяжку. Горячий теплоноситель циркулирует по трубам диаметром 16–20 мм, которые в ходе монтажа заливают цементным раствором. Поскольку трубы укладывают с промежутком 10 и более сантиметров, толстая стяжка необходима, в частности, для того, чтобы полы нагревались равномерно, а не полосками вдоль труб.

• Температуру водяного пола можно регулировать, меняя скорость циркуляции теплоносителя. Для этого на входе ставят регулировочный кран с термоголовкой или автоматическим управлением. Если в доме несколько тёплых полов в разных помещениях, их включают через коллектор, при этом за циркуляцию теплоносителя в разных частях системы могут отвечать сразу несколько насосов, работающих одновременно.
• Главное преимущество водяных полов для индивидуального дома — они используют тепло, вырабатываемое отопительным котлом. В качестве источника энергии котёл в зависимости от модели может использовать газ, жидкое или твёрдое топливо, электричество. Однако во всех случаях электроэнергия нужна для работы циркуляционных насосов и автоматики котла.
• Минусов тут несколько. В целом конструкция отопления получается сложной, а монтаж — трудоёмким. К толщине стяжки необходимо добавить толщину слоя теплоизоляции. Поэтому в сумме высота водяных полов обычно не менее 10 см, что заметно влияет на полезную высоту помещений. Ещё в многоквартирных домах делать водяные тёплые полы запрещено. Дело в том, что монтаж связан с вмешательством в систему централизованного отопления.

Какие материалы мне понадобятся для установки теплого пола

Монтаж всех моделей теплых полов имеет в основном схожий алгоритм. Поэтому целесообразно рассмотреть общую последовательность выполнения действий по установке данных систем отопления. А специфика различий будет указана чуть ниже.

Выбор схемы укладки

Наиболее распространенная схема укладки: «змейкой». Кабель укладывается последовательно через чередующиеся колена изгиба с прямым выходным отрезком вдоль стены. Нужно помнить, что минимальное расстояние от нее должно составлять 10 см.

Есть вариант двойного размещения провода: он сгибается пополам и укладывается параллельными линиями с соответствующим шагом.

Желательно сначала все начертить на бумаге с учетом расположения стационарной мебели и особенностей конфигурации помещения. В случае нагревательных матов процедура упрощается, так как там кабель уже зафиксирован в определенном положении на сетке.

Расчет материалов

Проще всего воспользоваться специальными программами, в массовом количестве представленными в интернете или таблицами, размещенными в строительных справочниках (некоторые из них дают производители в инструкциях, прилагаемых к изделию).

Главная цель расчета – получить значение потерь тепла через конкретное помещение. Далее определяется шаг укладки и общая длина кабеля. К ней прибавляется отрезок на выходе, проходящий вдоль стены. В самом конце уже можно высчитать количество единиц крепления и величину холодного провода.

Расчет мощности

При расчете этого показателя следует учитывать климатические условия, материал стен дома, особенности структуры здания. От этих характеристик зависит удельная мощность (р). Для нее установлены следующие усредненные значения:

• Кухня, жилые помещения 150 Вт/м²;
• Ванная комната 140-150 Вт/м²;
• Застекленная лоджия (или окна в пол) до 180 Вт/м².

Величины для других помещений можно найти в строительных справочниках. Важно учитывать, что значения несколько завышены, чтобы создать запас тепловой энергии (около 30%). Таким образом, зная общую площадь (S) обогреваемого помещения, мощность можно вычислить по формуле: Р = р х S х 1,3 .

Подготовительные работы

Основание, на которое будет монтироваться теплый электрический пол, нужно очистить от грязи и пыли, использовав сметочные приспособления или пылесос. При необходимости нужно удалить все старое покрытие, заделать трещины. Неровности малой величины затираются. Если их размер существенен, то делается выравнивающая стяжка толщиной 3-7 см. Перед ее нанесением пол грунтуется специальным составом.

Выравнивание основания. Фото: shutterstock.com

Укладка теплоизоляции

Сначала на пол укладывается полиэтиленовая пленка. На нее стелется теплоизоляционный материал. В качестве такового можно использовать фольгированный пенофол, пенопропилен или пенополистирол. Стыки проклеиваются скотчем. Демпферная лента, которая монтируется по периметру помещения, будет компенсировать расширение стяжки при увеличении температуры. В конце раскатывают арматурную сетку, к которой будет крепиться нагревательный элемент.

Как определить, какой тип теплого пола подходит для моего помещения

Системы водяного теплого пола (ссылка на статью) стали темой жарких споров. Кто-то считает, что такие конструкции укладываются "на века" и безупречно служат. Однако многие отказываются от них по причине трудоемкости монтажа и дорогостоящего оборудования. Чтобы вам было проще принять решение, разберем минусы и плюсы системы.

6 ключевых преимуществ:

• Теплые водяные полы потребляют меньше электроэнергии , чем электрические. А значит, они экономически выгоднее.
• Теплые полы жидкостного типа подходят для капитального обогрева помещений . Эффект будет особенно ощутим в комнатах высотой до 1.7 м.
• Такой вид теплого пола прост в эксплуатации и редко подводит.
• Жидкостный теплый пол абсолютно безопасен для здоровья . Он не сушит воздух, не издает шума и вредных излучений.
• Система быстро и равномерно нагревает комнату . Даже после выключения конструкции жидкий теплоноситель в контуре надолго сохраняет температуру.
• Гидравлический теплый пол сочетается практически со всеми финишными отделочными материалами : паркетом, плиткой, ламинатом, линолеумом, пробкой.

Теперь о минусах:

Главный недостаток — риск протечек . Если обнаружится такая неполадка, придется демонтировать напольное покрытие и вскрывать стяжку. Поэтому лучше сразу выполнять монтаж "на совесть".

Кстати, монтаж конструкции довольно трудоемкий . Поэтому лучше поручить дело специалистам или изучить техническую сторону вопроса. А после укладки трубопровода обязательно протестируйте систему и изучите правила эксплуатации теплого пола.

Еще один минус системы жидкостного пола — дорогостоящее оборудование. Придется приобретать котел, коллектор, насос, датчики. Зато эти приспособления позволят не зависеть от центрального водоснабжения.

Важно! Некоторые жители многоэтажных домов пытаются запускать теплый пол от центрального водоснабжения. Такие работы обязательно придется согласовывать с коммунальными службами. Однако одобрение случается редко, поскольку при интеграции обогревательной конструкции резко повышается нагрузка на общую систему.

Как правильно подготовить поверхность пола перед установкой теплого пола

Электрический теплый пол представляет собой систему обогрева, обладающую рядом существенных преимуществ по сравнению с другими способами отопления. Так, например, нагревательная секция такой системы укладывается в конструкцию пола, что сохраняет полезную площадь помещения, практически не ограничивая выбор напольного покрытия (исключением является паркет и пробковый пол). Благодаря двойной изоляции, экранирующей оплетке кабелей и наличию заземления, такие системы могут использоваться в помещениях любой влажности.

Выбор теплого пола зависит от общей площади помещения, а также от:

• необходимой степени обогрева помещения

Если систему планируется использовать как основной источник тепла, понадобится уровень мощности греющего кабеля 160-200 Вт/ м². Для дополнительного обогрева достаточно мощности 100-150 Вт/ м². Балконы, лоджии и другие холодные помещения потребуют мощности 200-250 Вт/ м².

• вида напольного покрытия

Каждое напольное покрытие имеет свои показатели теплопроводности и термочувствительности, которые должны быть совместимы с выбранной системой. Обычно производители указывают пороги допустимых температур. Для ламината и линолеума оптимальной является мощность 100-150 Вт/м², поэтому такое напольное покрытие может сочетаться только с системой дополнительного обогрева. Температура поверхности пола в этом случае будет достигать 26-28 градусов Цельсия. Для основного и дополнительного обогрева подходят плитка и керамогранит, совместимые с мощностью 150-220 Вт/ м².

• вида монтажа

При капитальном ремонте подойдут кабельные системы, укладываемые под цементную стяжку высотой 3-5 см. Такой теплый пол можно совмещать с любым напольным покрытием. Под плитку или под ламинат (при косметическом ремонте) можно укладывать нагревательные маты, которые монтируются в тонкий слой выравнивающего грунта (1-1,5 см толщиной).

Конструкция электрического теплого пола включает три основных элемента – нагревательный кабель, термодатчик и терморегулятор. Наиболее значимый из них – нагревательный кабель. Удельное тепловыделение (мощность изделия на единицу длины) является его важнейшим техническим параметром. У разных производителей этот показатель может варьироваться от 17 до 21 Вт/м. Кабели могут быть резистивными и саморегулирующимися. Среди первых более часто встречаются одножильная экранированная и двухжильная экранированная конструкции. Обычно схема укладки двухжильного кабеля проще, но он заметно дороже одножильного. На поверхности кабеля можно найти маркировку с указанием на тип кабеля, удельную мощность, напряжение питания и дату выпуска. Обязательным требованием к конструкции является наличие специального защитного металлического экрана, который покрывает ее полностью, и защитной оболочки (как правило, из ПВХ). Экран предотвращает механические повреждения, сокращает электромагнитное излучение, одновременно выполняет заземляющую функцию.

Как подключить теплый пол к системе отопления или электросети

Я опять с вопросом про теплые полы! :)

Девушки, расскажите, где у вас в квартире теплые полы?

Я планировала: кухня, прихожая, ванная и туалет (у нас они раздельные). В кухне и прихожей точно будут теплые полы, там будет керамогранит и ходить по нему холодно. А насчет туалета и ванной муж сегодня посеял во мне зерно сомнений

Говорит, давай постелим и туда и туда коврики, все равно, когда выходишь из ванны, приятнее становиться на коврик, а не на плитку, путь даже теплую, там скользко и мокро будет после мокрого человека, вышедшего из ванны))) А в туалете мы не так часто бываем, чтоб постоянно держать там включенный теплый пол. Заходишь на пару минут туда и все. А так все время будет электричество кушать и греть непонятно, для чего. И еще нас смущает цена терморегуляторов для этих полов. Такие терморегуляторы, как мы уже купили на кухню, например, стоят 5 тысяч. А терморегулятор, как я понимаю, на каждое помещение нужен отдельный. Это 10 тысяч только на них потратить, помимо самих полов…Дорого!

С другой стороны, у нас в ванной будет электрический полотенцесушитель (а не водяной, его сделать не получается), у меня никогда такого не было и я не знаю, хорошо ли он греет ванную, не будет ли там холодно?! Тогда теплый пол был бы очень кстати.

В общем, вот такая дилемма. Очень нужен совет! Как вы считаете, нужны ли теплые полы в ванну и туалет? У Вас есть там теплые полы, довольны ли вы ими?

Какие требования к электропроводке при установке электрического теплого пола

Что важно учитывать при проектировании теплого пола

Данные для расчётов напольной системы отопления

Расчёты требуемой мощности водяного теплого пола

Расчеты контуров труб водяного теплого пола

Способы укладки труб в системе теплого пола

Виды труб и комплектующих, используемых в системе теплого пола

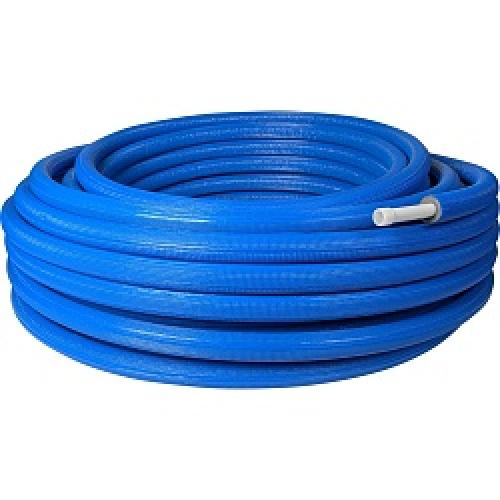

Металлопластиковые трубы

PEX-трубы с антидиффузионным слоем EVOH

Один из вариантов обустройства отопительной системы — монтаж водяного теплого пола, способного создать комфортный микроклимат в помещениях. Система напольного отопления может быть основной или служить дополнительным источником тепла. В любом случае необходимо осуществить предварительные теплотехнические и гидравлические расчеты, позволяющие разработать эффективную схему контуров теплого пола.

Что важно учитывать при проектировании теплого пола

При расчетах учитывают следующие правила:

• Один контур не должен иметь длину больше 100–130 м (в зависимости от диаметра трубопровода). Если теплотехнический расчет требует большей длины трубы, делают два контура.

Если в комнате проложены два контура, то разница в их длине не должна превышать 15 м.

Рекомендуемое расстояние между трубами для средней полосы России — 200 мм, для южных регионов — 250 мм, для северных широт — 150 мм.

Один контур не должен отапливать комнату площадью более 20 м2.

Запрещено проектировать стыковку труб под стяжкой. Трубопроводы должны быть цельными, что позволяет избежать протечек.

Данные для расчётов напольной системы отопления

Для грамотного и максимально точного расчета понадобятся следующие сведения:

• тип материалов, используемых при строительстве дома, эффективность теплоизоляции строения;

тип остекления — вид профиля и стеклопакета, количество оконных блоков;

климатические условия в регионе проживания;

наличие или отсутствие дополнительных вариантов обогрева;

точная площадь помещения, его высота;

требуемый температурный режим в помещении.

Важный параметр — температура у пола, которую выбирают в зависимости от назначения помещения. Рекомендуемые значения:

• +29 °C — жилые комнаты. Если в качестве напольного покрытия используется паркет или ламинат, температура не должна превышать +27 °C, для виниловой плитки верхний предел +29 °C.
• +33 °C — помещения с высокой влажностью (ванные комнаты, санузлы, бассейны).
• +35 °C — зоны холода у входных дверей, оконных проемов, наружных стен. Зонами повышенного обогрева считаются участки, расположенные по периметру комнаты в пределах 50 см от источников холода. Температуру повышают уменьшением шага между трубами.

Превышение этих величин приводит к перегреву воздуха в помещении, самой системы отопления, к порче финишного напольного покрытия.

Расчёты требуемой мощности водяного теплого пола

Напольная система отопления должна генерировать тепловую мощность, которая с запасом перекрывает тепловые потери. Нужную величину определяют по формуле:

Мп = 1,2 × Q, где

• Мп — требуемая мощность контуров, Вт;
• Q — потери тепла, Вт.

Эта формула действует в том случае, если напольная система отопления является единственной в помещении.

Для определения потерь тепла Q используется формула:

Q = 1/R × (tв – tн) × S × (1 + b), в которой:

• R — термическое сопротивление материала, из которого изготовлена конструкция;
• tв, tн — соответственно внутренняя и наружная температуры, °C, второй показатель берут по минимальному порогу;
• S — площадь конструктивного элемента, через который осуществляются теплопотери, м2;
• b — коэффициент, учитывающий дополнительные потери тепла, связанные с ориентацией здания относительно сторон света.

Термическое сопротивление R находят делением толщины конструкции на коэффициент теплопроводности материала. Например, для дома со стенами из бруса толщиной 0,2 м R = 0,2/0,18 = 1,11 (м2 × °C)/Вт.

Ниже таблица коэффициентов теплопроводности наиболее распространенных строительных материалов:

Значения коэффициента b в зависимости от ориентации здания:

• 0,1 — север, северо-восток, северо-запад;
• 0,05 — запад, юго-восток;
• 0 — юго-запад, юг.

Рассмотрим расчет теплопотерь через наружные стены для брусового дома с толщиной стен 0,2 м и площадью наружных стен 60 м2. Наружная температура -30 °C, внутренняя — +22 °C. Окна выходят на юг.

Q = 1/1,11 × (22 − (-30)) × 60 × 1 = 2810 Вт.

Требуемая мощность Мп = 2810 × 1,2 = 3373 Вт.

Таким же способом вычисляют теплопотери через оконные и дверные блоки. Коэффициенты теплопроводности этих конструкций производители указывают в технической документации.

Такие расчеты позволяют определить требуемую мощность напольного отопления, выбрать подходящий котел и циркуляционный насос.

Расчеты контуров труб водяного теплого пола

Количество трубы можно рассчитать по формуле:

L = S/N × 1,1, в которой:

• L — длина трубопровода, м;
• S — площадь помещения, м2;
• N — шаг между трубами, м.

Есть еще один вариант упрощенного расчета нужного количества труб с использованием таблицы.

Ниже таблица расхода труб в зависимости от шага между трубами:

Нужное количество трубы определяют умножением расхода трубы на 1 м2 и площади помещения. Результат умножают на коэффициент запаса 1,1.

Можно ли устанавливать теплый пол в ванной или на кухне

Хотя электрический теплый пол не требует много технического обслуживания, некоторые регулярные работы могут помочь поддерживать его в наилучшем состоянии и продлить срок его службы.

1. Очистка поверхности пола: регулярная очистка пола от пыли и грязи поможет избежать накопления грязи, которая может привести к уменьшению эффективности работы системы.
2. Проверка кабелей и соединений: периодическая проверка кабелей и соединений может помочь обнаружить и устранить возможные проблемы до того, как они приведут к поломке системы. Рекомендуется проверять соединения кабелей, чтобы убедиться, что они надежно закреплены и не испытывают перегрузок.
3. Проверка терморегулятора : проверка термостата и его настроек может помочь обеспечить более эффективную работу системы и экономичное использование электроэнергии. Рекомендуется проверять термостат ежегодно и настраивать его с учетом условий помещения.
4. Регулярная проверка работы системы, включая проверку температуры поверхности пола, может помочь обнаружить и устранить возможные проблемы с системой до того, как они приведут к поломке. Рекомендуется проверять работу системы ежегодно или при необходимости.
5. Замена элементов системы: при необходимости, элементы системы, такие как кабели или термостат, могут требовать замены. Рекомендуется выполнять замену элементов системы только квалифицированными специалистами.

Рекомендуется также следовать рекомендациям производителя системы по ее техническому обслуживанию и уходу. Кроме регулярного технического обслуживания и ухода, есть несколько советов, которые могут помочь сохранить электрический теплый пол в наилучшем состоянии и обеспечить его эффективную работу:

1. Использование ковров и ковриков: если вы планируете использовать ковры или коврики на электрическом теплом полу, убедитесь, что они не создают препятствий для передачи тепла через поверхность пола. Рекомендуется использовать ковры и коврики, которые имеют малую толщину и не мешают передаче тепла.
2. Избегайте перегрузки электрической системы: не подключайте к электрическому теплому полу другие электрические устройства, которые могут привести к перегрузке системы. Перегрузка может привести к сбоям в работе системы и даже к возгоранию.
3. Избегайте повреждения поверхности пола: не используйте острые и тяжелые предметы, которые могут повредить поверхность пола. Также не используйте абразивные средства для очистки пола, которые могут привести к царапинам и повреждениям.
4. Правильно установите систему: правильная установка системы является ключевым фактором для ее эффективной работы. Рекомендуется устанавливать систему только квалифицированными специалистами, которые имеют опыт работы с электрическими теплыми полами.
5. Не переключайте систему на максимальную мощность: включение системы на максимальную мощность может привести к перегреву и повреждению системы. Рекомендуется использовать систему на умеренной мощности, которая обеспечивает комфортную температуру в помещении.

Следуя этим советам, вы можете обеспечить надежную и эффективную работу электрического теплого пола на длительный период времени.
