Теплый пол в квартире. Технология укладки электрического теплого пола в квартире

20.11.2019 в 17:56

Теплый пол в квартире. Технология укладки электрического теплого пола в квартире

Технология укладки довольно проста, и выполнить ее сможет каждый, нужно только соблюдать определенные правила. Сначала готовится основание, удаляется старое напольное покрытие, при необходимости пол выравнивается бетонной стяжкой . В том месте стены, где будет установлен терморегулятор, перфоратором делается штроба для подводки кабелей. На высохшую стяжку можно для гидроизоляции, во избежание образования конденсата, уложить полиэтиленовую пленку. Далее укладывается теплоизоляция, можно использовать минеральную стекловату или более современный материал — пенофол, одна сторона которого покрыта фольгой, при укладке фольга должна быть вверху. Поверх теплоизоляции укладывается армирующая сетка, задача которой — придать прочность цементной смеси, которая будет укладываться сверху и исключить соприкосновение кабелей с теплоизоляцией.

Укладка теплого пола и выравнивание бетонной стяжкой

Затем приступают к укладке кабеля, укладывать можно разными способами: змейкой, спиралью, параллельным способом. Обычный шаг составляет 20-25 см, необходимо отступать от стены 5 см и не менее 10 см от радиаторов. В тех местах, где будет стоять мебель, кабель можно не укладывать. Монтаж производится с помощью монтажной ленты, прикрепляемой к полу дюбелями, она помогает избежать перегибов. Специальный термодатчик, без которого невозможна работа системы, устанавливается в пластиковую трубку, чтобы можно было произвести его замену без вскрытия цементной стяжки. Трубка укладывается между кабелями и крепится монтажной лентой. Обязательно проверяется правильность укладки, чтобы проверить надежность соединения, при помощи специального тестера проверяется сопротивление кабеля, оно не должно превышать допустимую норму. Недопустимо соприкосновение и перекрещивание кабелей, иначе произойдет короткое замыкание, а при ремонте нужно вскрывать все покрытие и демонтировать цементный слой.

После проверки делается стяжка толщиной 3-4 см. Заливают раствор очень аккуратно, следя, чтобы не образовывались пустоты и пузырьки, что приведет к выходу из строя кабеля из-за перегрева. Для стяжки используют только специальные смеси, предназначенные для теплых полов, обычные могут быстро потрескаться из за нагрева и придут в негодность. Только после полного высыхания, через 4-5 дней можно производить финишную укладку напольного покрытия, а саму систему включать только спустя 3-4 недели. Сырая стяжка может вызвать замыкание, произойдет неравномерное высыхание, образуются трещины и пустоты.

Как правильно выбрать теплый пол. Как выбрать теплый пол под плитку

Основным свойством керамической плитки является ее высокая теплопроводность, поэтому такие напольные покрытия традиционно считались «холодными». Ситуация полностью изменилась с появлением теплых полов, с помощью которых напольное покрытие может нагреваться до любой установленной температуры.

Теплый пол в квартире. Технология укладки электрического теплого пола в квартире

Выбор теплых полов под керамику зависит от многих факторов. В первую очередь нужно определиться, в качестве какого отопления они будут использоваться – основного или дополнительного. В первом случае система занимает не менее 70% всей площади, а нагревательные элементы располагаются на максимально близком расстоянии между собой. Второй вариант применяется без каких-либо ограничений, в различной конфигурации, на любой площади.

Как правило, дополнительный обогрев используется чаще, особенно в коридорах, ванных комнатах, на кухнях и в других местах с полами из кафельной плитки. Данная комбинация, состоящая из традиционных батарей и теплых полов, применяется не только в частных домах, но и в квартирах, как дополнение к отоплению в зимний период.

При решении вопроса, какой лучше теплый пол под плитку выбрать, следует учесть, что основные варианты представлены водяными, электрическими, а также инфракрасными или пленочными системами. В свою очередь, электрические полы могут быть кабельными или в виде нагревательных матов.

Теплый пол в квартире. Технология укладки электрического теплого пола в квартире 01

Наиболее широкое распространение получили традиционные водяные теплые полы . Их основным конструктивным элементом являются полипропиленовые трубы с теплоносителем, укладываемые на стяжку. Нагрев происходит через централизованную или индивидуальную систему отопления. Движение нагретой жидкости обеспечивается подключенным циркуляционным насосом.

Основными преимуществами водяных полов считаются их сравнительно недорогой монтаж и низкая стоимость энергоносителей, задействованных в процессе обогрева. Благодаря современным технологиям, такие системы могут устанавливаться без применения стяжки. Вместо нее используется полистирольная основа с пазами или специальные теплораспределительные пластины.

К недостаткам можно отнести возможность механических повреждений при укладке. Кроме того, водяные системы не рекомендуется использовать в квартирах и подключать их к центральному отоплению.

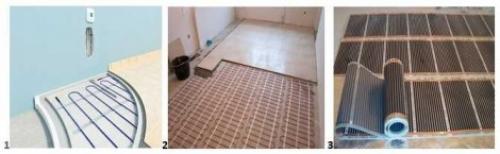

Теплый пол в квартире. Технология укладки электрического теплого пола в квартире 02

Не меньшей популярностью пользуются электрические теплые полы, представленные на рисунках:

  • Кабельные системы. Их работа основана на использовании греющего кабеля, преобразующего электрическую энергию. Рабочий режим задается с помощью терморегулятора. Кабель может быть одно- или двухжильный. Данные системы более долговечны по сравнению с водяными полами и требуют минимальное количество электроэнергии. Минусом является дорогостоящий монтаж и значительная толщина полов, уменьшающая общую высоту помещения.
  • Нагревательные маты. Используются гораздо чаще, когда нужно сделать выбор теплого пола под плитку. Конструкция состоит из тонкого кабеля, заклеенного в армированную сетку. Основным достоинством считается незначительная толщина, до 3 мм, не влияющая на высоту помещения. Благодаря небольшому весу, отсутствует давление на основание пола и перекрытие. При поломке не требуется менять все покрытие, достаточно заменить дефектный элемент. Монтаж системы очень легкий, под силу даже неспециалисту. Минусом является высокая стоимость.
  • Инфракрасные системы теплых полов. Относятся к наиболее современным видам обогрева и дают максимальный эффект. Вырабатывание инфракрасных лучей происходит за счет карбоновой или углеродной пасты, содержащейся в пленке. Данная система подходит ко всем типам напольных покрытий, легко и быстро монтируется. При использовании совместно с кафельной плиткой, требуется укладка монтажной стекловолоконной сетки между клеем и пленкой для более качественного сцепления. Следует учесть, что инфракрасная пленка сама по себе имеет достаточно высокую стоимость.

Водяной теплый пол в квартире с индивидуальным отоплением. Расчет длины труб

Как рассчитать длину и уложить трубы на водный теплый пол с подогревом будет рассмотрено ниже. Есть несколько вариантов, как должны монтироваться трубы на отопление в водяной теплый пол: формой улитки или прямыми параллельными линиями, другими способами. Но везде выполняется главное требование.

Трубы распределяются равномерно, от шага между ними зависит общая длина, покрывающая определенную площадь. Для выполнения условий на отопление с теплым полом надо правильно рассчитать длину трубы. Для упрощения процесса рассчитанный для разных вариантов расход труб сведен в таблицу.

Расход трубы теплого пола в зависимости от шага петли

Используя таблицу, легко понять, как самому сделать расчеты. При площади комнаты 20 м и шаге укладки 20 см длина (L) будет равна 20 м2, умноженных на 5 погонных/м, что составит 100 м. Длина контура теплого покрытия не должна превышать 70 м, это связано с эффективной циркуляцией теплоносителя через трубопровод и мощностями насосов. С превышением трубы в контуре 70 м теплые полы не эффективны, тогда как сделать правильный выбор?

Устанавливается шаг 300 мм. Длина (L) = 20 м2* 3,4 погонных/м = 68 м. Это вполне соответствует всем требованиям. В большом помещении ставят несколько линий, но отдельные контура теплого покрытия не должны превышать 70 м.  С использованием  мощных насосов допускается подключение теплого контура водяного пола до 120 м.

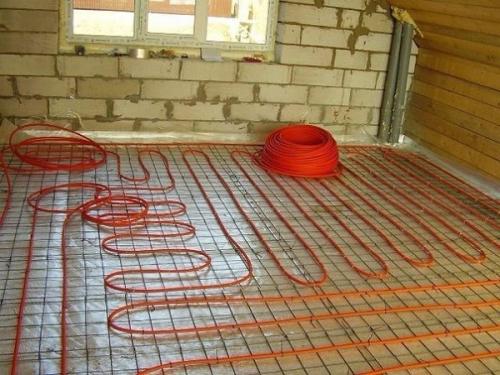

Водяной теплый пол в квартире с индивидуальным отоплением. Расчет длины труб

Как происходит укладка труб

Технология укладки для теплого пола четко определяет, чем залить теплый водяной пол. Существуют готовые смеси, которые остается развести водой в концентрации, указанной инструкцией. В некоторых случаях делается водяной теплый пол без стяжки, когда перекрытие фанерное. Если ДСП укладывается: ламинатом, паркетом, линолиумом, заливать теплый пол раствором для стяжки не обязательно. Успешно для теплого водяного пола применяется сухая стяжка.

Перед тем, как заливать и устанавливать напольное покрытие, трубы проверяются на герметичность. Используется специальный компрессор, в трубы закачивается вода под давлением в 6 бар, процесс называется опрессовкой. Если в течение суток давление не снизилось более чем на 1,5 бара, отопительный контур герметичен. Неправильно сделанный теплый пол, некачественная укладка могут привести к необходимости демонтажа напольного покрытия.

Как грамотно устроить теплый пол. Больше комфорта – больше мощности

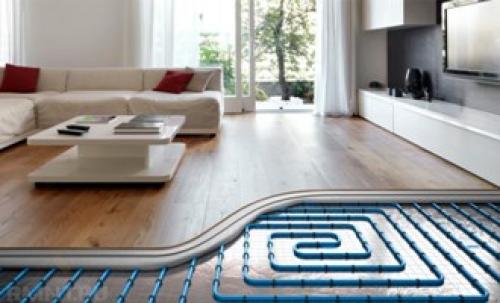

Теплый пол в квартире. Технология укладки электрического теплого пола в квартире 04

Теплые полы чаще всего устраивают в ванной комнате и туалете, на кухне и в детской. Однако современная тенденция такова, что это решение начинают использовать буквально по всему дому. Например, в малоэтажном жилом поселке бизнес-класса «Глаголево Парк», расположенном в Наро-Фоминском районе Московской области, по желанию домовладельцев теплые полы монтировались в гостиных и спальнях, в прихожих, на открытых террасах и на крыльце. Их можно встретить даже в пристроенных гаражах! И это имеет смысл, ведь обогрев снизу обеспечивает более щадящие условия для хранения и обслуживания автомобилей и позволяет использовать гараж в качестве мастерской или теплого склада.

Уточним, что тут речь идет о водяных теплых полах, которые представляют собой систему изогнутых медных, металлопластиковых трубопроводов или труб из сшитого полиэтилена, спрятанных в стяжке пола. По этим трубам циркулирует теплоноситель, нагретый в отопительном котле. Как правило, их используют как дополнение к традиционной радиаторной системе отопления.

Электрические теплые полы – это совсем другая технология, в основе которой лежат нагревательные кабели или панели. Они хороши для городских квартир, но в частных домах применяются редко. Их эксплуатация не только слишком дорога, но и на них зачастую не хватает электрической мощности, учитывая, что в сельской местности на участок обычно выделяется всего 15 кВт.

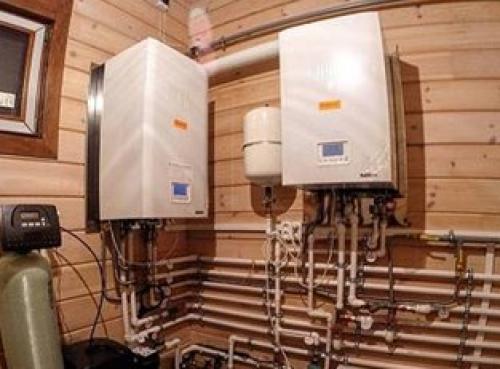

Теплый пол в квартире. Технология укладки электрического теплого пола в квартире 05

Для просторных коттеджей с широким использованием теплых полов требуется отопительное оборудование большой мощности. «В подмосковном поселке “Глаголево Парк”, где площадь коттеджей составляет 300–400 кв. м, установлено более трехсот настенных газовых котлов серий Hydromotrix Tradition и Hydromotrix Evolution (мощностью до 45 кВт). Эти модели имеют медный трубчатый теплообменник, который не только обеспечивает высокую эффективность и долгий срок службы, но и способен в стандартной комплектации поддерживать работу трех независимо регулируемых контуров отопления», – рассказывает Александр Гурешидзе, эксперт компании «Теплолюкс-Инжиниринг», специалисты которой устанавливали оборудование в домах. Почему это так важно для надежной работы теплых полов?
