Утепление цоколя экструдированным пенополистиролом. №4. Утепление цоколя экструдированным пенополистиролом

Утепление цоколя экструдированным пенополистиролом. №4. Утепление цоколя экструдированным пенополистиролом

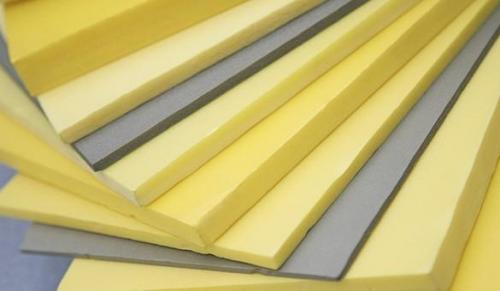

Экструдированный пенополистирол – самый популярный материал для утепления цоколя фундамента. Часто его также называют пеноплексом по имени компании, которая выпускает материал под одноименной торговой маркой. Утеплитель напоминает знакомый всем нам пенопласт , но более жесткий и прочный, хорошо выдерживает давление почвы, не сминается и не проседает.

Преимущества :

• отличные теплоизоляционные качества и низкий коэффициент теплопроводности;
• устойчивость к влаге и неспособность ее впитывать, что объясняется закрытой ячеистой структурой;
• достаточная прочность на сжатие;
• высокая долговечность, которая достигает 50 лет и более;
• материал не повреждается грызунами и не поражается плесенью;
• простота монтажа и обработки, возможность провести работы по утеплению собственными силами и без применения механических креплений;
• доступная цена.

Более того, пеноплекс обладает шумоизолирующими свойствами, а благодаря пропитке антипиренами получает стойкость к огню. К недостаткам относят большое количество стыков – минус всех плиточных материалов. Даже самые большие листы пенополистирола не позволяют создать монолитную конструкцию утепления, а стыки придется тщательно замазывать или запенивать. Лучше брать листы с замком, благодаря которому они плотнее стыкуются, уменьшая риск появления мостиков холода. В регионах с суровым климатом может понадобиться монтаж пеноплекса в два слоя, причем плиты второго слоя должны закрывать швы между плитами первого.

Кроме того, материал хоть и не такой хрупкий, как пенопласт, выдерживает приличные нагрузки, но при разрезании крошится. Монтаж несложный, но требует аккуратности и внимательности, занимает много времени. Лучше заниматься этим летом, в теплую сухую погоду.

Более доступный аналог материала – полистирольный пенопласт , который получают не экструзивным путем. Он хорошо держит тепло, но обладает массой недостатков. Во-первых, это хрупкость, поэтому для защиты материала от давления грунта выстраивают стену толщиной в половину кирпича . Во-вторых, он повреждается грызунами. Более того, материал способен поглощать влагу, поэтому без качественной рулонной или битумно-полимерной гидроизоляции не обойтись, а необходимость проведения всех этих работ сводит на нет всю выгоду от покупки пенопласта, поэтому материал все реже и реже используется для утепления стен и цоколя.

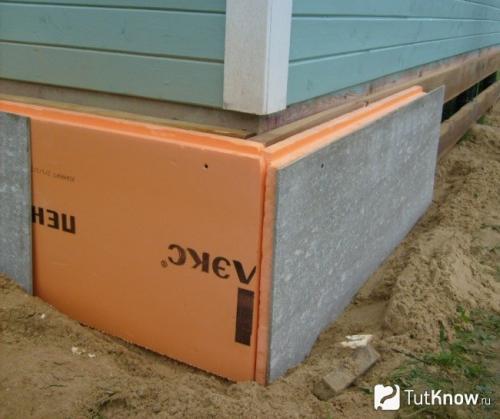

Утепление цоколя пеноплексом

Технология утепления цоколя в одной плоскости со стенами дома:

1. Разметка. Поскольку плиты утеплителя должны быть на несколько сантиметров выше гидроизоляционного слоя, следует карандашом сделать горизонтальную разметку по всей поверхности стены.
2. Очистка стены снаружи. Поверхность стены предварительно подготавливается к оклейке пенополистиролом. Для этого она тщательно очищается снаружи от пыли и грязи. После этого поверхность грунтуется. После высыхания грунтовки можно приступать к следующему мероприятию.
3. Присоединение плит. Оклейку стен дома пенополистиролом производят при помощи специального клея, начиная с угла. Делается разметка и раскрой плит острым обойным ножом.
4. Нанесение клея на стену и плиты. Специальным зубчатым шпателем производится нанесение клеящего состава на поверхность цоколя. Предварительно подготовленные фрагменты плит смазываются клеем и присоединяются к стене, аккуратно заделываются стыки между плитами и торцы снаружи дома.
5. Далее, с помощью перфоратора производится сверление и вставление дюбелей с дальнейшим забиванием гвоздей. После покрытия плитами всей поверхности снаружи дома, наносится специальный грунтовочный слой для обеспечения основы для всех последующих прослоек.
6. Укрепление уголка откоса. Производится крепление металлического уголка по всему периметру стены. Для монтажа используется тот же клеящий состав, что и для плит.
7. Монтаж армирующей сетки. Армирующая сетка предварительно разрезается по размеру плит, смазывается клеевым составом и приклеивается поверх пенополистирола. Технология укрепления армирующей сетки, такая же, как и монтажа уголка.
8. Отделочные работы и установка отливов. Материалами для наружных работ производится шпаклевка области цоколя. Оставляется на просыхание и снова грунтуется с последующим окрашиванием. Для предотвращения проникновения влаги устанавливаются отливы.

Источник: https://doma-na-veka.ru/stati/uteplenie-cokolya-iznutri-penopleksom-sposoby-utepleniya

Утепление цоколя ТЕХНОНИКОЛЬ. Монтаж теплоизоляции ТЕХНОНИКОЛЬ в конструкциях фундаментов

Теплоизоляционные плиты на вертикальной поверхности фундамента фиксируются способом, не нарушающим герметичность гидроизоляционной мембраны.

При устройстве гидроизоляционной мембраны из битумных и битумно-полимерных материалов ТЕХНОНИКОЛЬ крепление теплоизоляционных плит к ней осуществлять на приклеивающую мастику ТЕХНОНИКОЛЬ №27 .

Данная мастика может использоваться для приклеивания плит из экструзионного пенополистирола к битумным и битумно-полимерным материалам, а также к бетонным, металлическим и деревянным поверхностям. Расход мастики при нанесении полосами составляет 0,6х1 кг/м², при нанесении точками — 0,5х0,8 кг/м².

При укладке плит на гидроизоляционную мембрану, выполненную из материалов с защитным слоем из полимерной пленки, её требуется удалить при помощи пламени горелки. Температура нанесения мастики: от -10 до +40°С. При температуре ниже +5°С мастику выдерживают в теплом (не ниже +15°С) помещении в течение 24 часов.

Для фиксации теплоизоляционных плит из экструзионного пенополистирола к различным поверхностям, например, битумной или битумно-полимерной гидроизоляционной мембране, бетонным, деревянным и другим поверхностям возможно использование крепежа ТЕХНОНИКОЛЬ №01 или №02. Расход крепежа для фиксации экструзионного пенополистирола — 4 шт/м².

В случае устройства гидроизоляционной мембраны из ПВХ материалов, крепления теплоизоляционных плит из экструзионного пенополистирола выполняют при помощи полиуретановых составов, методом бандажного крепления на ПВХ ленты, либо иным методом, который будет обеспечивать надежную фиксацию теплоизоляции.

В зоне цоколя (выше уровня грунта) теплоизоляционные плиты крепят на клей, совместимый с теплоизоляционными материалами и обеспечивающий необходимую адгезию к основанию. В зоне цоколя обязательна установка фасадных дюбелей из расчета 4 дюбеля на плиту размером 600×1200 мм.

Теплоизоляция со стороны помещения может быть также приклеена к поверхности стены описанными выше способами, либо закреплена механическим способом с последующим устройством отделочного покрытия.

При необходимости утепления фундаментной плиты теплоизоляционные плиты укладываются на гидроизоляционную мембрану. Если в качестве гидроизоляционной мембраны применяются ПВХ материалы (LOGICBASE V-SL), то между ней и теплоизоляционным слоем необходимо предусмотреть устройство разделительного слоя из геотекстиля или стеклохолста.

Если для армирования железобетонной монолитной фундаментной плиты или силового пола планируется применять вязаную арматуру, то плиты утеплителя достаточно защитить от жидких компонентов бетона полиэтиленовой пленкой толщиной 150÷200 мкм, укладываемой в один слой. Если для арматурных работ планируется применение сварки, то поверх пленки необходимо выполнить защитную стяжку из низкомарочного бетона или цементно-песчаного раствора. Листы полиэтилена укладывать с перехлестом 100÷150 мм на двухстороннем скотче.

Утепление цоколя пеноплексом толщина. Схемы и расчет параметров утепления фундамента

Итак, чтобы достичь эффективности термоизоляции фундамента и толщи прилегающего к нему грунта, система утепления должна включать два участка:

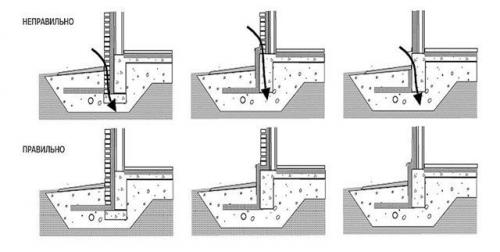

Примерные схемы расположения утеплителя и возможные ошибки

• Вертикальный – слой утеплителя устанавливается непосредственно на стены фундамента снаружи, от самой подошвы и до верхнего обреза цоколя. Этим решается проблема ликвидации «мостов холода» через стены и цокольную часть здания.
• Горизонтальный – выкладывается сплошным слоем по периметру здания и предотвращает промерзание грунта вокруг стен фундамента, тем самым полностью устраняя или в максимальной степени снижая процессы пучения. В зависимости от глубины промерзания в конкретной местности, от типа фундамента и его заглубления этот слой может располагаться на уровне подошвы, или же выше, на глубине выше точки промерзания. На практике очень часто горизонтальный слой утеплителя располагают непосредственно под бетонной отмосткой.

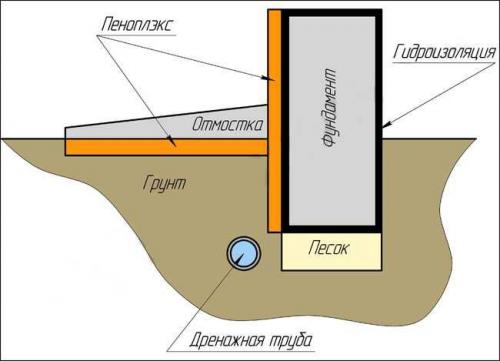

Схема термоизоляции фундамента с утепленной отмосткой

При этом специалисты рекомендуют обязательно предусматривать утолщение горизонтального пояса утеплителя по углам здания, на определённое расстояние вдоль стен – об этом будет сказано чуть ниже.

Какова должна быть толщина пеноплекса, чтобы утепление было эффективным и в полном пере оправдывало свое предназначение? Существуют специальные методики подсчета , которыми пользуются специалисты. В некотором упрощении можно произвести подобный расчёт и самостоятельно.

Толщину пеноплекса для вертикального участка можно определить исходя из следующей формулы:

R – это величина сопротивления теплопередаче, константа, установленная для конкретных регионов с учетом их климатических особенностей;

h 1 – толщина стенок фундамента;

λ 1 – коэффициен т т еплопроводности материала, из которого сделан фундамент;

Значение R несложно уточнить в любой местной строительной организации – она установлена СНиП 23 — 02-2003 . Для примера, в таблице ниже показана эта минимальная величина для некоторых регионов России:

Для примера, можно подсчитать какой толщины должен быть вертикальный слой пеноплекса на бетонном фундаменте толщиной 500 мм в Московской области:

R = 3,28

h 1 = 0, 5 м

λ 2 для пеноплекса – 0,032 Вт/м×° К

3,28 = 0,5 / 1,69 + h 2/0, 032

Несложные арифметические вычисления дают 0, 0955 м . Округлять следует, конечно, в большую сторону, и в итоге получаем слой пеноплекса 100 мм.

Калькулятор для расчета толщины утепления фундамента

Чтобы облегчить читателям сайта работу, представляем специальный встроенный калькулятор, позволяющий быстро и точно рассчитать толщину термоизоляции для разных материалов и размеров фундамента, и для различных типов уместных в данном случае утеплителей.

Как утеплить неровный фундамент. Чем утеплить фундамент дома снаружи

Теплоизоляция фундамента важна не меньше, чем теплоизоляция стен, особенно в местности с суровым климатом. Промерзший грунт не может защитить основание дома от влаги и холода, а сам фундамент после многократного промерзания начинает быстрее разрушаться. Чтобы избавиться от этих проблем и сократить расходы на обогрев жилища, необходимо знать, чем утеплить фундамент дома снаружи, и как это можно сделать своими силами.

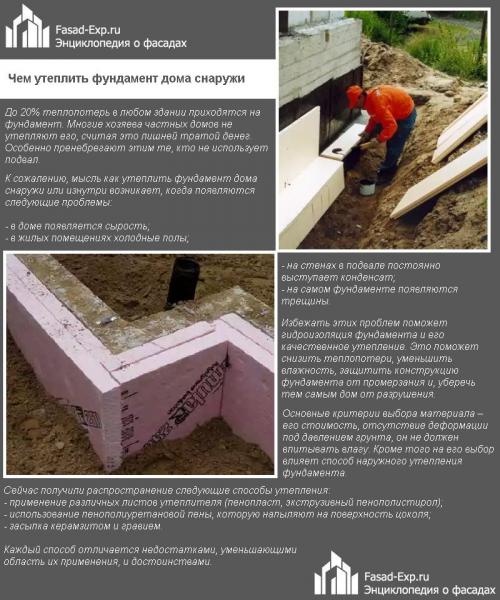

Чем утеплить фундамент дома снаружи

Утеплитель для фундамента –разовое вложение, которое увеличит срок службы дома

Требования к утеплителю

Фундамент дома регулярно подвергается воздействию влаги, повышенной нагрузке, перепадам температур. После наступления морозов накопившаяся влага замерзает, разрушая материал, а через трещинки в бетоне холод проникает внутрь жилища. В результате в доме всегда холодные полы, из-под плинтусов тянет сыростью, на стенах подвала выступает конденсат или иней (в сильные морозы). Чтобы теплоизоляция была эффективной, утеплитель должен обладать следующими характеристиками:

• низкой теплопроводностью;
• водонепроницаемостью;
• хорошей механической прочностью;
• стойкостью к температурным перепадам.

Материал для утепления фундамента должен соответствовать ряду требований

К паропроницаемости материала строгих требований нет, но обычно используются утеплители с низкой паропропускной способностью, как и у самого бетонного фундамента. Не имеет большого значения и горючесть материала, ведь подземная часть здания наименее подвержена рискам возгорания.

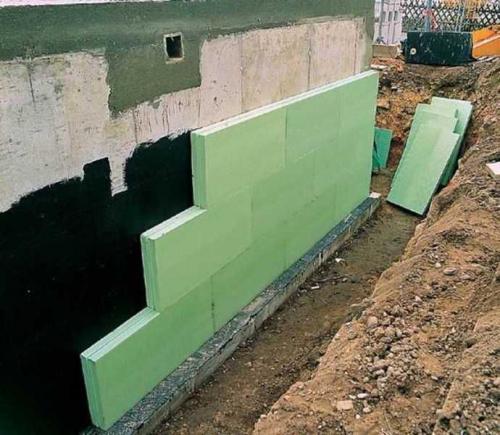

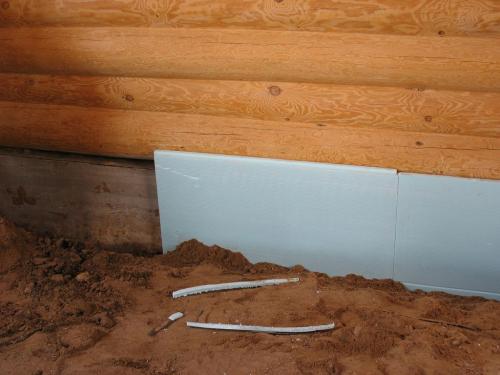

На фото утепленный фундамент

Какой утеплитель выбрать

Минераловатные утеплители для фундаментов не самый подходящий вариант: они склонны накапливать влагу, теряя при этом теплоизоляционные свойства, и недостаточно устойчивы к механическим нагрузкам. Давление грунта приведет к усадке материала, и эффективность утепления снизится к нулю.

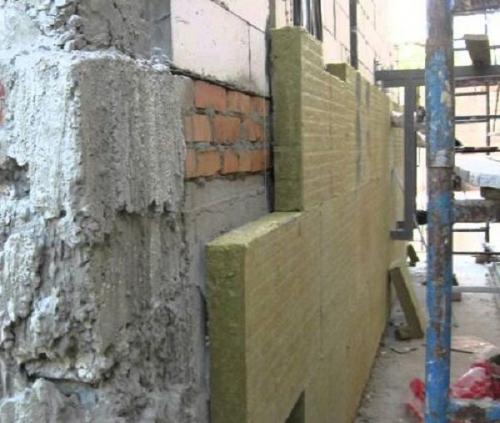

Утепление фундамента минераловатной плитой

Цены на минвату

Минвата

Зато полимерные утеплители таких недостатков лишены и полностью отвечают необходимым требованиям.

Утепление фундамента пенополистиролом

Рассмотрим их характеристики подробнее.

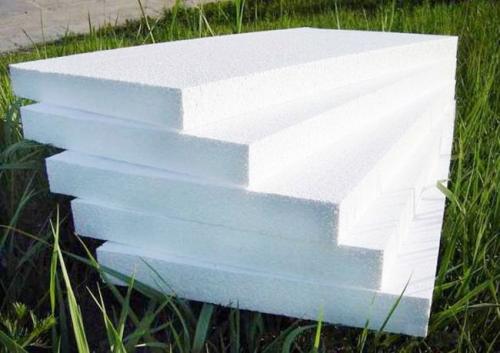

Пенополистирол

Качественное утепление фундамента помогает избежать значительных теплопотерь

Пенополистирол, или пенопласт, очень широко используется при обустройстве теплоизоляции. Он легкий, его листы имеют правильную форму, а потому справиться с монтажом не представляет проблемы даже для начинающего мастера. Материал выпускается различной плотности и толщины, и в зависимости от этого имеет определенные сферы применения. Для фундаментов подходят только самые плотные листы толщиной не менее 50 мм, остальные лучше применять для утепления стен и перегородок.

По теплопроводности пенопласт гораздо эффективнее дерева, керамзита, минераловатных утеплителей. Он почти не впитывает воду, не склонен к усадкам и деформациям, служит отличным звукоизолятором. Кроме того, пенополистирольные плиты полностью сохраняют свои свойства при воздействии соленой и хлорированной воды, мыльных растворов, слабых кислот. Утеплитель может контактировать с битумными мастиками, известью, клеевыми водорастворимыми растворами и цементной штукатуркой.

ПСБ-С-50

Для плитных фундаментов, а также сильно заглубленных оснований необходимо использовать пенополистирол с маркировкой ПСБ-С-50, который способен выдерживать большие механические нагрузки и обеспечивать надежную защиту от вспучивания грунта. Для столбчатых и стандартных ленточных фундаментов применяют пенопласт марки ПСБ-С-35.

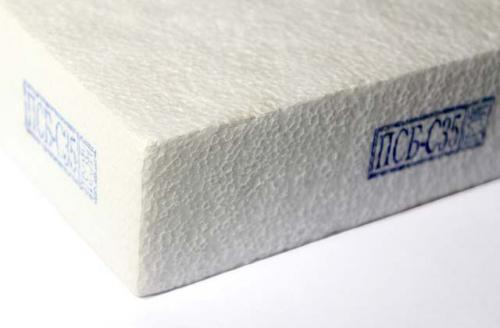

ПСБ-С-35

Все остальные разновидности для фундаментов не подходят из-за низкой плотности и хрупкости листов.

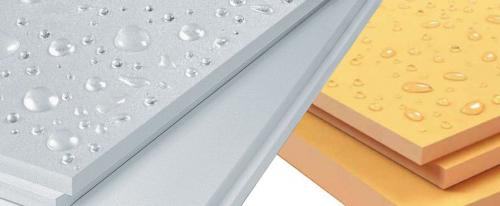

Свойства пенопласта

Экструдированный пенополистирол

Экструдированный пенополистирол

Пенополистирол, изготовленный методом экструзии, по всем параметрам значительно превышает пенопласт. Он в разы прочнее, абсолютно влагонепроницаем, имеет самые низкие показатели по паропроницаемости и теплопроводности. Микроорганизмы в нем тоже не развиваются, даже в условиях длительного воздействия сырости.

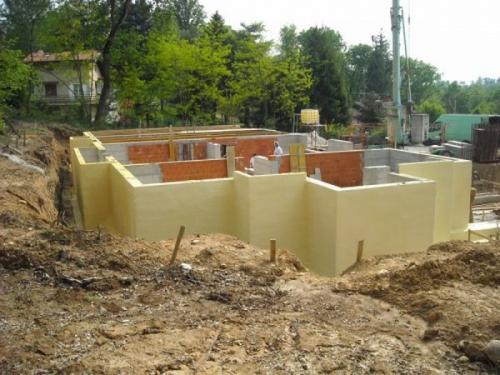

Утепление фундамента экструдированным пенополистиролом — ЭППС

Плиты ЭППС при меньшей толщине оказывают гораздо больший эффект. Для теплоизоляции фундамента в умеренном климате достаточно толщины утеплителя 40 мм, в северных условиях – около 60 мм (рекомендуется двухслойная укладка плит толщиной 30 мм). Для удобства монтажа и большей плотности укладки плиты оснащены пазогребневым соединением.

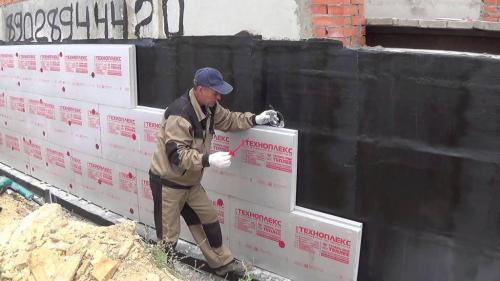

Экструдированный пенополистирол с пазогребневым соединением

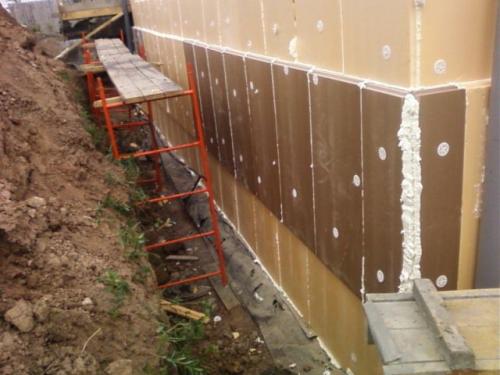

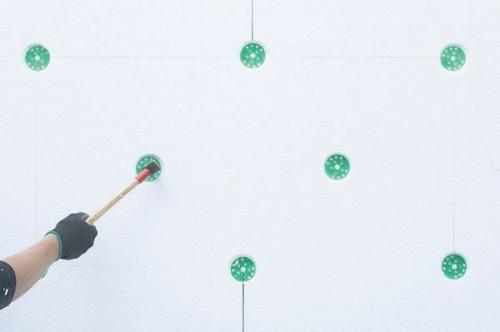

К основанию они крепятся при помощи клеевого раствора и тарельчатых дюбелей.

Крепеж для теплоизоляции

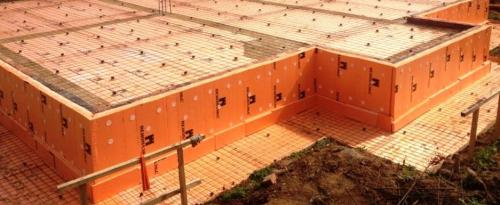

Укладка плит ЭППС может выполняться вертикально (при утеплении столбчатых и ленточных фундаментов) и горизонтально (при обустройстве плитного фундамента).

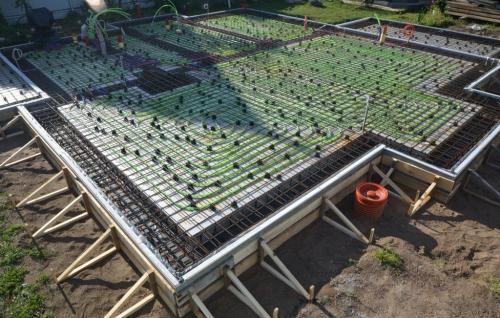

Утепленная шведская плита и система водяного отопления

Благодаря повышенной прочности, материал отлично переносит нагрузку от бетонного слоя, не расплющивается и не дает усадку, в отличие от пенопласта и пенополиуретана. Самые популярные марки экструдированного пенополистирола – это Пеноплекс и Технониколь.

Чем закрыть пеноплекс на цоколе. Особенности теплоизоляции фундамента пеноплексом

Пеноплекс представляет собой полимерный материал, получаемый путем вспенивания жидкой массы с ее последующим отверждением. Для вспенивания полимерного состава в процессе производства используется смесь углекислого газа и фреона.Его структура состоит из множества закрытых ячеек, в которых содержится воздух, сам по себе являющийся отличным теплоизолятором. Закрытые ячейки обеспечивают утеплителю минимальное влагопоглощение, составляющее 0,5% от объема. Гранулы с воздухом плотно и равномерно распределяются по структуре материала. Они имеют размер 0,1-0,2 мм.В продажу утеплитель поступает в виде плит, оснащенных монтажным пазом, который обеспечивает отсутствие зазоров между сопрягаемыми элементами покрытия при их укладке на базовую поверхность. Плиты имеют ширину 600 мм, длину 1200 мм и толщину от 20 до 100 мм.В сравнении с другими строительными материалами уровень теплопроводности плиты пеноплекса толщиной 20 мм соответствует аналогичному показателю слоя пенопласта т. 20 мм, минеральной ваты т. 38 мм, древесины т. 250 мм и ячеистого бетона т. 270 мм. Это говорит о высокой конкурентоспособности данного утеплителя.Осуществлять утепление фундамента пеноплексом можно в различных вариантах, к которым относятся:

• Теплоизоляция боковых поверхностей фундамента и цоколя дома . Обычно эта процедура производится с наружной стороны глубоко заглубленной конструкции. При этом в область изоляции от холода попадает не только стенка фундамента, но и все пространство, находящееся за ней, что благоприятно влияет на сохранность несущей части здания и помогает сбережению в нем тепла. Плиты утеплителя фиксируются на стенках фундамента специальным клеем, а в цокольной части дополнительно закрепляются дюбелями.
• Утепление подошвы фундамента . Таким способом конструкцию можно защитить от воздействия морозного пучения грунта и промерзания снизу. В этом варианте плиты пеноплекса располагаются плашмя под фундаментом на ровном подготовленном основании. Защитить конструкцию от влаги, низкой температуры и пучения грунта помогает устройство утепленной отмостки вокруг здания по его периметру. Для ее создания плиты пеноплекс укладываются на утрамбованный щебень или песок, а поверх утеплителя выполняется бетонная стяжка.

Утепление внутренних стен фундамента может использоваться только в качестве дополнительной меры, так как основной проблемы такая изоляция не решает. Фактически данным способом можно повысить сбережение тепла в подвале или пространстве цокольного этажа, но никак не защиту всей конструкции. Поэтому для монтажа теплоизоляции фундамента существующего дома придется вначале откопать его наружные стены до самого основания, хотя это долго и трудно. На стадии строительства здания можно, конечно, обойтись без этого.

Утепление фундамента пеноплексом. Утепление цоколя и фундамента снаружи: последовательность действий

В целом теплоизоляцию подземной (и нижнюю часть надземной) части здания создают с учетом таких соображений:

• необходимо защитить конструкции от промерзания, в том числе под влиянием проникшей в поры воды;
• следует снизить влияние морозного пучения грунта на материал;
• желательно также предотвратить утечки тепла из дома в холодный грунт.

С учетом этого, помимо теплоизоляции, для фундаментов обязательно устраивают гидроизоляцию, поскольку без нее утепление мало эффективно.

Выполняют горизонтальную и вертикальную гидро- и теплоизоляцию.

Жесткая теплоизоляционная плита снизу (под пол) укладывается поверх засыпки, песчано-гравийной или, для улучшения утепления, керамзитной подушки.

Утепление цоколя пеноплексом с наружной стороны выполняется по всей поверхности стены, включая выступ (башмак) ленточного фундамента, если он имеется. Для плитных фундаментов утеплитель укладывается под плиту и поверх нее, с внутренней стороны подвала.

Чтобы утепление было эффективным, следует соблюдать общие правила.

1. При выполнении работ необходимо обеспечить доступ ко всем обрабатываемым поверхностям и тщательно просушить их. Для этого в уже возведенном здании выкапывается траншея по периметру до глубины на 20…50 см ниже нижней плоскости основания, для строящегося – траншея или котлован сразу выкапываются глубже, чем это планируется только для заложения фундамента. Просушка выполняется естественным путем, при высоком уровне грунтовых вод необходимо выполнить дренирование участка и отвести их в сторону. Эта мера в любом случае необходима для нормального функционирования подвалов.
2. Бетон основания необходимо подготовить к утеплению – зачистить от грязи, крошащихся участков, заделать трещины , выровнять поверхность так, чтобы не было сильно выступающих участков, торчащей арматуры и других элементов.
3. Правильно рассчитать толщину утеплителя и способ его укладки – в один слой или два-три. Первый вариант дает выигрыш времени и экономию клеевого состава, второй гарантирует отсутствие «мостиков холода» на стыках между плитами.
