Водопровод из колодца в дом своими руками. Из чего состоит автономный водопровод

Водопровод из колодца в дом своими руками. Из чего состоит автономный водопровод

Когда вы смогли четко ответить на все вопросы, приведенные выше, и составили примерный план действий, нужно разобраться, из каких составных инженерных элементов состоит водопровод. По сути, это сами трубы, а также механизмы по их нагнетанию на поверхность:

Трубы разных диаметров

Краны и фитинги (соединительные части) для монтажа труб в единое целое

Механизмы для накачивания воды различные виды насосов (их выбор преимущественно зависит от необходимых объемов подачи воды

Электрические двигатели для насосов

При необходимости подогрева воды (для использования ее дома) – водонагреватели

Фильтры механической (грубой) и глубокой очистки воды (без них не обойтись, если вода будет использоваться в питьевых целях)

Также понадобятся рабочие инструменты и материалы для крепления труб к поверхностям, дополнительная защита (утепление) труб для использования их в зимний период.

В целом дачный водопровод из колодца сделанный своими руками как единая система должен выглядеть так.

А принципиальная схема системы выглядит примерно так

ВОЗЬМИТЕ НА ЗАМЕТКУ. Если вы делаете водопровод не только для растений, но также и для подачи воды в дом, то лучше будет выделить специальное помещение для водомерного узла. Достаточно будет небольшого чулана площадью 4-5 квадратных метра. Оптимально сделать ее в самом доме, чтобы температура внутри была приемлемой круглой год. Так вы сможете сами постоянно контролировать уровень давления, объемы подачи воды, а также быстро устранять возможные неполадки.

Как правильно завести воду в дом из колодца. Выбор оборудования.

Для начала, важно правильно выбрать и определить перекачивающий агрегат – от его работы будет зависеть правильная работа системы. Специалисты компании Союз Колодезников советуют отдать предпочтение погружному насосу (т.к., он имеет ряд преимуществ) при выполнении схемы подключения водопровода на даче из колодца самостоятельно. Использовать погружной насос с гидроаккумулятором - баком — один из лучших вариантов провести питьевую воду в дом из колодца. Такие агрегаты имеют бесспорные преимущества: низкий (в сравнении с насосной станцией) уровень шума, большая глубина подъема (насосная станция без эжектора не может работать на глубине более 9 метров), меньшая стоимость, за счет нахождения в водяной среде погружной насос эффективно охлаждается естественным способом, что снижает риск его перегрева и выходом из строя оборудования. Так же, такая система более ремонтно пригодна и проще в обслуживание.

Водопровод и колодца самостоятельно: как провести воду в дом самому. Что может потребоваться при водоснабжение дома самому?

Если же выбор пал на систему с использованием насосной станции колодец оснащается водозаборным оголовком и обратным клапаном на нем. Насосную станцию и автоматические систему управления и защиты оборудования необходимо устанавливать на определенном расстоянии от источника, в теплом помещении, в доме или придомовом помещении. Стоит знать, что насосная станция создает много шума при работе, это играет важную роль при выборе места установки. Там же устанавливается накопительный бак.

Для всесезонного пользования лучше выбирать трубы из современных полимерных материалов (лучший вариант — полиэтилен низкого давления ПНД). Этот материал является долговечным, а так же не подвержен коррозии. При выполнении монтажа трубопровода от питьевого колодца до дома следует руководствоваться одним из правил инженерных систем – чем меньше количество стыков, тем выше надежность конструкции в целом. Способы соединения труб и фитингов при монтаже магистрали выбираются в зависимости от материала труб, например, ПНД трубы необходимо соединять пайкой. Все соединения должны быть герметичны. Здесь проявляется еще один плюс ПНД труб, так как, пайка является очень крепким и герметичным соединением. Выбор насоса остается за вами, в зависимости от нужд и средств, однако рекомендуем не экономить, так как дешево – не может быть качественно.

Как провести в дом водопровод изучаем подробности. Монтаж наружного водоснабжения

Рассмотрим основные критерии монтажа наружного водопровода

Глубина промерзания

Подводящие воду коммуникации, как правило, прокладывается на глубине. Для этого, организовывая водоснабжение частного дома, необходимо проводить раскоп траншеи

Важно учесть при подготовке уровень ее  глубины. Она напрямую зависит от того, насколько глубоко промерзает почва, а также от температуры, которой обычно подвержен каждый конкретный регион в разные поры года

Для того, чтобы дополнительно защитить трубы водоснабжения от промерзания, рекомендуется использование специального теплоизоляционного слоя.

Типовая траншея для прокладки водопровода

Необходимо внимательно отнестись в этом вопросе к точке вывода трубопровода и учитывать следующие нюансы:

• Рекомендовано сделать небольшой зазор, приблизительно 130-150 мм по всем сторонам в месте, где находится отверстие для установки и сварки трубы водоснабжения. Разрушение коммуникации станет минимальным в случае, если стена подвергнется проседанию или деформируется.
• Дополнительная теплоизоляция необходима там, где проходящая между коммуникациями труба в результате недостаточного стыка находится на открытом воздухе.

Диаметр труб

Рассчитывать параметры линий, которые будут подводить холодное водоснабжение и ответвляющееся от него горячее водоснабжение и к пунктам потребления, необходимо от отправной точки – общей протяженности каждой линии.

Зачастую к дому прокладывают трубу, диаметром 32 мм. В редких случаях используют больший диаметр.

Утепление

Для того, чтобы утеплить трубопровод, необходимо использовать специальные, предназначенные для проведения таких работ, строительные материалы:

• Пенопластовый утеплитель;
• Стекловата;
• Полистирольная «скорлупа»;
• Базальтовая вата в цилиндрах.
• Вспененная резина

Это основные материалы, выбор которых зависит от погодных условий в каждом отдельном месте, личных предпочтений и ценовой категории.

Проводя монтаж водоснабжения, неопытные установщики нередко совершают ряд ошибок. Рассмотрим самые распространенные из них:

• Не проложена специальная песчаная подушка под магистралью (что является важным аспектом для нормальной долговременной и устойчивой работы трубы водоснабжения);
• Трубопровод проложен в области промерзания почвы. Он обязательно должен находиться ниже этого уровня и утеплен достаточным образом. В случае, если нет возможности уложить трубы водоснабжения на оптимальной глубине, их обязательно необходимо утеплить специальной теплоизоляцией, либо подсоединить саморегулирующий кабель, который будет обогревать трубу в случае надобности.
• Не установлен специальный кран для того, чтобы присоединить садовый шланг.

Эти условия являются необходимыми при монтаже водоснабжения в частном доме, и игнорирование их соблюдения чревато нарушением нормальной работы установки, и как итог – лишними нервными и финансовыми затратами. При соблюдении основных рекомендаций монтажа системы возможно самостоятельно, без помощи специалистов в этой области провести водоснабжение частного дома.

Выполнение работ по установке трубы водоснабжения – дело хлопотное и ответственное. Но если подобрать материалы правильно и соблюдать все условия установки, то можно своими руками выполнить огромную работу, которая будет эффективно служить на протяжении долгих лет. Главное – учитывать все нюансы данного дела и просчитывать измерения заранее.

Источник: https://dachnayazhizn.info/stati/vodoprovod-v-dom-iz-kolodca-svoimi-rukami-podrobnaya-shema-vodosnabzheniya-chastnogo-doma-iz

Как провести воду из скважины в дом с глубинным насосом своими руками. Как завести воду в дом из скважины – весь комплекс работ

Автономное водоснабжение – это нужная, но при этом весьма ответственная вещь. Вам предстоит не только разработать источник, но и обеспечить бесперебойную подачу воды с нужными параметрами давления, химического состава и объема. Мы расскажем, как подвести в дом воду от скважины своими руками, а также как подключить и наладить необходимое оборудование.

После бурения вам предстоит решить, как подвести воду из скважины к дому.

Автономная система подачи воды

Из чего состоит

Перед тем, как завести скважину в дом, следует выяснить, что для этого необходимо.

Система автономного водоснабжения – это комплекс средств, обеспечивающих поднятие воды из скважины, ее транспортировку, накопление, создание необходимых параметров давления, а также управление и координацию работы всех элементов системы.

Современные технические и материальные возможности позволяют создать полностью автономную и управляемую автоматикой систему водоснабжения, поэтому мы рассмотрим именно такой вариант комплектации.

Итак, в состав скважинного водопровода входят:

1. Глубинный насос для скважины. Большинство скважин имеют глубину, большую 8-ми метров, поэтому использовать приходится именно погружной агрегат;
2. Ниппель с двусторонней внешней резьбой, обратный клапан и муфта для соединения выходного отверстия насоса с подъемной трубой;
3. Водоподъемная труба. Здесь важно подобрать изделие, способное выдержать давление соответственно глубине скважины, лучше использовать металлопластиковые или полимерные модели, мы советуем трубы из полиэтилена низкого давления (ПНД);
4. Кабель электропитания двигателя насоса и гермоввод (влагозащитный клемник);
5. Фитинг для перехода от вертикальной трубы к горизонтальной. Это может быть колено или тройник, в зависимости от особенностей разводки труб;
6. Оголовок скважины. Это изделие представляет собой герметичную крышку на винтовых зажимах с выводом для трубы и кабеля, а также с крепежом для страховочного троса;
7. Горизонтальная труба для транспортировки воды от источника к дому. Здесь также лучше использовать ПНД-трубу того же диаметра;
8. Набор фитингов для подключения ресивера: поворотные муфты, угловой фильтр, ниппель. В зависимости от особенностей конфигурации труб этот набор может меняться;
9. Гидроаккумуляторный бак (ресивер) на 200 литров. Лучше использовать пластиковые изделия с мембраной, оснащенные манометром и реле давления;
10. Магнитный пускатель, клеммы которого замыкают/размыкают цепь питания насоса. Управляется пускатель с помощью оперативного тока от реле давления ресивера. Устанавливают для пуска мощных насосов с большими пусковыми токами;
11. Станция управления насосом, позволяющая производить ручной пуск и перезапуск прибора;
12. Датчик уровня воды в скважине и реле аварийного отключения насоса при падении уровня воды ниже допустимого.

Водопровод из колодца в дом своими руками с погружным насосом. Подробная схема водоснабжения частного дома из колодца

Частные домовладения практически никогда не бывают подключены к центральному водопроводу. Так как использование колодезной воды издавна было более востребованным и доступным способом водоснабжения. Чтобы организовать его напрямую из колодца до дома, а не носить воду в ведрах, нужно детально выяснить все нюансы процесса. Потому как одного колодца, шланга и двигателя будет недостаточно. Поговорим о том, как это сделать правильно и качественно.

Особенности

Для обычного колодца зачастую делают водоносные пласты безнапорного типа. Это нужно из-за того, что они легко упираются на верхний водоупорный слой. В основном приемлемая глубина, чтобы обеспечить водоснабжение из колодца для частного дома, составляет от 6 до 10 метров. Все, что находится выше, зачастую дождевая или талая вода, которая еще не успела пройти фильтрацию.

Еще одна особенность колодезной воды – это присутствие в ней твёрдых частиц. Это нужно учитывать, так как все это в дальнейшем может негативно сказаться на работе насоса. Еще один фактор, который нужно учитывать, это слабая производительность многих скважин. Важно помнить, что в разное время года уровень воды может падать или же повышаться.

Виды

Трубопровод, подключенный от колодца к частному дому или даче, не сильно отличается от иных автономных систем.

Он включает в себя:

• колодец как источник;
• насос;
• накопительную емкость;
• внешний водопровод;
• систему водоподготовки;
• внутренний водопровод;
• автоматику для управления.

Есть два типа насосов, которые отличаются способом установки. Это поверхностные и погружные. Существуют также так называемые насосы-поплавки. Они полупогружные, так как устанавливаются на поверхность воды. Но для системы водоснабжения в современных условиях их практически не используют.

Что касается поверхностных насосов, их оптимально устанавливать, если высота подъёма воды в колодце не превышает 9 метров. Следует тщательно придерживаться этих норм, чтобы не снизить производительность оборудования. Также существует ограничение по температуре воды. В основном она должна достигать минимум 4 градусов Цельсия. Из этого следует, что поверхностный насос чаще всего включают в состав летнего, а не зимнего водопровода дачного участка. Или же можно установить такую систему уже в подвале дома. Но при такой установке колодезь должен находиться на удалении около 12 метров от строения, которое будет обеспечиваться водой.

Погружные насосы могут поднять воду на высоту около 100 метров. Это не значит, что источник может столько составлять по глубине. Это свидетельствует о том, что подобное расстояние требуется для поступления жидкости до накопительной емкости. Благодаря этому емкость можно устанавливать даже на чердаке сравнительного небольшого строения. При монтировании столь производительного оборудования сразу же отпадает необходимость в установке отдельного насоса для подачи воды. Колодезь в данном случае выступает в виде универсального источника, так как он позволяет использовать еще и скважные насосы. По диаметру они гораздо меньше, а по длине намного больше своих аналогов.

Водопровод на даче из колодца. Почему водопровод из колодца выгоден

Дача является не просто загородной усадьбой. На дачу мы ездим отдыхать от городской суеты, но этот отдых должен быть комфортным и приятным. Отсутствие привычных удобств не смутят суровых охотников и рыболовов, но горожанина в пятом поколении могут привести в замешательство и заметно подпортить настроение. Например, отсутствие воды в доме, вряд ли добавит дачнику положительных эмоций. Тем не менее, этот вопрос довольно просто решить, обустроив водопровод на даче из колодца. Такая система относительно проста и не требует вложения крупных средств.

Водоснабжение дачи из колодца имеет ряд преимуществ над водопроводом из централизованной магистрали:

• Вода у вас всегда под рукой. Ее не отключат в самый неподходящий момент;
• Вода, добытая из подземных пластов намного чище водопроводной. Никакой ржавчины или хлорки;
• Эта вода достанется вам намного дешевле! Никакой платы коммунальщикам, разве что за электричество;
• Работу системы, а значит и расходы электроэнергии для насоса, вы контролируете сами. Нужно – включили систему, не нужно – отключили;
• Сила напора и схема прокладки труб по дачному участку – зависят исключительно от вашего решения.

Качественная работа системы водопровода по большей части зависит от грамотного проектирования

Альтернативой водоснабжению дачи из колодца может служить скважина. Но, по ряду параметров, такая система менее выгодна:

• Для бурения скважины необходимо официальное разрешение властей. Привет, бюрократия!
• Разведка участка и подготовка проекта могут растянуться на внушительный срок.
• Работы по бурению ощутимо ударят по бюджету.
• Если отключится электричество, дача останется без воды. А из колодца, на крайний случай, воду всегда можно набрать простым ведром.

Перед началом работ деревянный сруб колодца лучше заменить кольцами из бетона, а также загерметизировать швы. Это обеспечит изоляцию колодезной воды от попадания бытовых, канализационных стоков и верховодки.

Недостатки

• В питьевую воду может попасть грунтовая вода. Однако это происходит только при ненадежном обустройстве конструкции и несоблюдении всех правил;

При неправильном устройстве колодца в питьевую попадет грунтовая вода с примесями

• Для устройства колодца придется копать глубокую яму: примерно 4-5 метров. Из-за этого придется вынимать большое количество грунта;

Часто, чтобы добраться до водоносного слоя приходится копать очень глубокие колодцы

• Для системы водоснабжения нужно тщательно подбирать участок во дворе. Она должна быть расположена на отдалении более 50 метров от туалетов, выгребных ям и подобных сооружений, где присутствует загрязненная жидкость и фекалии.

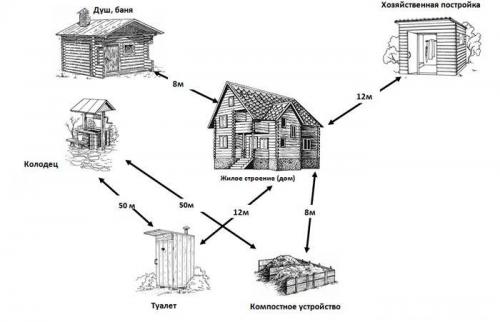

Требования по минимальным расстояниям между различными постройками

Как мы видим, водопровод на даче из колодца своими руками имеет определенные плюсы и минусы. Проанализировав их, вы решите, насколько целесообразно делать такую систему на дачном участке.

Насос для колодца для водоснабжения дома, какой лучше. Ориентиры выбора насоса для откачки из колодца

К покупке колодезного насоса необходимо тщательно подготовится.

Без сведений об источнике водоснабжения даже гениальный продавец не сможет с точностью сказать, какой аппарат подойдет идеально.

Характеристики насоса подбираются исходя из расчетного значения расхода воды и вида источника, из которого предстоит вести извлечение воды

Для безупречного подбора насоса необходимы следующие сведения:

• Расстояние от точки ввода до дна колодца. Для дачных сборно-разборных водопроводов его отсчитывают от верхнего края оголовка, потому что подающий воду шланг обычно заводится через него. Для постоянных водопроводов указанное расстояние откладывают от точки ввода через стенку колодца. Определить можно простейшим измерительным приспособлением, сделанным из бечевки и привязанного к ней груза.
• Статический уровень или иначе зеркало воды. Это расстояние от линии земли до поверхности воды в колодце. Для собственноручного определения вышеописанное приспособление нужно модернизировать путем замены произвольного груза на увесистую гайку. Привязать ее надо за две противоположные стенки, чтобы соприкоснувшееся с поверхностью воды отверстие гайки издавало нечто похожее на хлопок.
• Динамический уровень. Определяется аналогично, но перед его замером производится откачка воды из выработки. Перед выяснением статического показателя, воду откачивать нельзя.
• Полная высота колодца. Это значение можно найти сложением высот использованных в строительстве колец.
• План участка с размерами. Он необходим для определения расстояний от места водозабора до точек водоразбора. Подойдет вычерченная от руки схема с точно нанесенными расстояниями.
• Разница между динамической и статической уровневой характеристикой . Значение дает право определить дебит колодца.
• Высота столба воды. Равна расстоянию между дном и динамическим уровнем.
• Степень загрязнения воды. Кристально чистая она или с мелкой взвесью, относится к технической или питьевой категории.
