Дренаж участка. По типу дренажные системы на открытые и закрытые разделяют.

16.04.2018 в 00:56

Открытый дренаж подразумевает наличие на поверхности грунта сточных траншей, которые за счет небольшого уклона будут отводить избытки грунтовой или дождевой воды. Чаще всего такая технология применяется в сельскохозяйственной сфере на полях или участках с большой площадью. У нас же речь идет о загородном доме с участком в 6 соток. Поэтому для нас оптимальным вариантом будет закрытая дренажная система.
При составлении проекта дренажной системы необходимо учесть следующие моменты:

Тип почвы.
Верхний уровень протекания грунтовых вод в не дождливый период.
Общая площадь участка.
Уровень подушки фундамента.

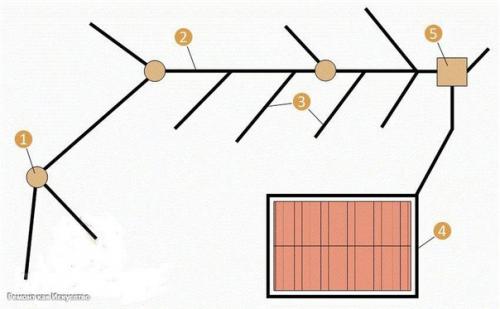

Классической схемой расположения дрен считается их устройство параллельно друг другу, с соблюдением расстояния, рассчитанного, исходя из типа почвы. При этом на углах самых крайних дрен устанавливают пластиковые дренажные коллекторы, к которым подводят промежуточные дрены. То есть, получается подземная каскадная система водоотвода.
Дренажные трубы на 30-50 см ниже уровня промерзания закладываются. Лишь в том случае, если основание фундамента находится ниже этой отметки, то закладку дрен необходимо осуществить на Губину ниже 50 см фундамента.


Расстояние между параллельными дренами рассчитывается, исходя из данных таблицы:
Глубина дрен, м расстояние между дренами, м.
Легкие грунты средние грунты тяжелые глинистые грунты.
1, 8 18-22 15-18 7-11.
1, 5 15, 5-18 12-15 6, 5-9.
1, 2 12-15 10-12 4, 5-7.
0, 9 9-11 7-9 4-5, 5.
0, 6 6, 5-7, 5 5-6, 5 3-4.
0, 45 4, 5-5, 5 4-5 2-3.


Укладку труб производят с уклоном, который составляет 2 см на 1 метр траншеи. Уклон производят в сторону колодца, вода из которого будет отводиться с участка.


Разбивка и земляные работы.
Разбивка представляет собой процесс перенесения расположения дрен и коллекторов с бумажного плана на поверхность участка. Будущее расположение главных элементов дренажной системы на поверхности грунта обозначают забитыми деревянными колышками с натянутым на них шпагатом.
Дренаж участка своими руками.

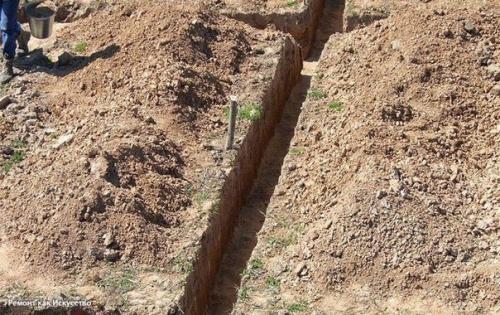

После выполнения разбивки приступают к земляным работам, то есть созданию траншей. Профиль дренажной траншеи в большинстве случаев выполняют в виде перевернутой трапеции. Ширина траншеи в самом низу должна составлять 40 см, а в верхней точке у самой поверхности грунта 60-70 см. При выполнении земляных работ и выкапывании траншей около 50% выбранного грунта вывозится с участка безвозвратно. Оставшийся грунт располагают вдоль создаваемых траншей для обратной засыпки.

Монтаж промежуточных коллекторов.

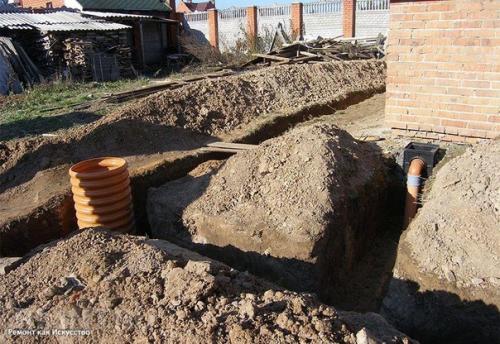

После выборки грунта и создания всех дренажных траншей, дно нивелируется для получения необходимого уклона и тщательно трамбуется. Далее в местах расположения дренажных коллекторов производят дополнительную выборку грунта, углубляясь еще примерно на 30-40 см. Почву под будущими коллекторами трамбуют и насыпают песчаную подушку толщиной 10-15 см. После этого дно шахты пластикового коллектора вальцуется специальной крышкой и производится его установка на утрамбованную песчаную подушку. После окончания всех работ коллекторы необходимо обрезать по уровню земли и закрыть специальным люком.

Укладка геотекстиля и дренажных труб.

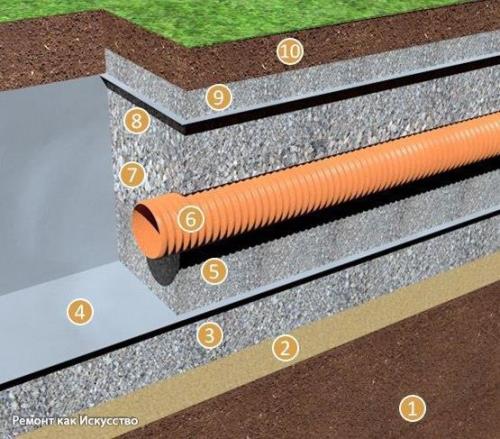

На дно траншей насыпается подушка из крупнозернистого песка высотой около 10 см и тщательно трамбуется. Далее на песчаную подушку насыпается слой щебня фракции 20-40 мм, высотой 15 см. Разровняв щебень по протяженности траншеи, приступают к укладке геотекстиля. Полотно обрезают и располагают таким образом, чтобы оно полностью покрывало засыпанное щебнем дно траншеи и обе стенки траншеи до самой поверхности почвы.
Дренаж участка своими руками.

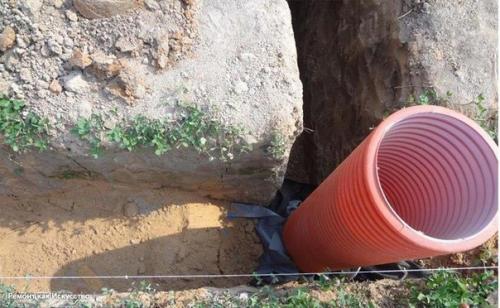

После укладки геотекстиля на дно траншеи насыпается слой мытого гравия (фракция 5-20 мм) толщиной 15-20 см. Гравий разравнивают по всей протяженности и на его основание укладывают перфорированные дренажные трубы из ПВХ диаметром 110 мм. На этом этапе, когда уже известна высота и положение дренажных труб, в пластиковых вертикальных коллекторах при помощи коронки производят отверстия для подсоединения к ним дренажных труб. Как правило, соединение дренажных труб с вертикальными коллекторами выполняется специальными муфтами, имеющими в своей конструкции уплотнительные кольца. Соединение между собой дренажных труб выполняется обычной или тройниковой муфтой из ПВХ.

Заполнение наполнителем дренажных траншей.
Уложив дренажные трубы и подведя их к коллекторам, тем самым создав каскадную систему, по краям и сверху труб насыпается слой в 10-15 см крупного гравия фракции 40-60 мм. Обкладку дренажных труб можно выполнять и более крупным камнем, например, речным камнем или бутом небольших размеров. Так как данный слой наполнителя будет служить для пропускания грунтовой воды и защиты дренажных труб от деформации.
Дренаж участка своими руками.
Поверх крупного гравия насыпается подушка из гравия фракции 20-40 мм, высотой 20 см, и после этого краями полотна геотекстиля внахлест накрывают гравий. Поверх геотекстиля насыпается небольшой слой щебня в 5-10 см фракции 5-20 мм. После чего дренажные траншеи заполняются выбранным во время земляных работ грунтом. Принимая в расчет то, что грунт осядет, засыпку производят выше уровня земли.

Отвод воды из дренажной системы.
Выполненная описанным способом дренажная система будет накапливать воду в самом нижнем по уровню промежуточном коллекторе. Водоотвод из него может быть самотечным, через расположенную под уклоном в грунте трубу, по которой вода будет отводиться из коллектора в ближайшую сточную канаву, или принудительно, установленным в коллекторе водяным погружным насосом, например, "Ручеек". При отведении воды насосом необходимо предусмотреть в схеме его подключения выключатель "Лягушку".
