Электромонтажные работы. Соединение проводов в распределительной коробке.

16.01.2017 в 14:31

После того, как вы провели провода и кабель, необходимо разместить их в распределительной коробке. Согласно правил устройства электроустановок - электрические соединения проводов необходимо осуществлять , внимание, только в распределительных коробках.

Распределительная (распаячная) коробка обязательно должна быть доступной для того, чтобы при необходимости ее можно было бы открыть и внести необходимые изменения.

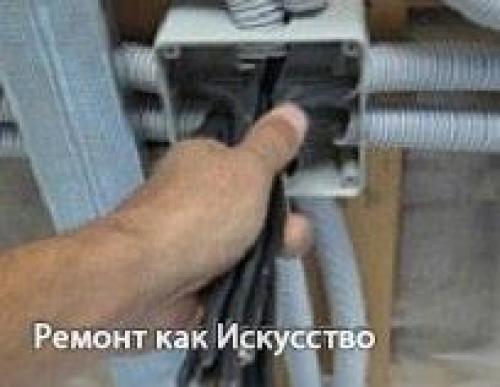

Для того чтобы правильно соединить провода в распределительной коробке необходимо обрезать провода, оставив концы длиной 15-20 сантиметров - этой величины вполне должно хватить.

Только в том случае, если кабель имеет двойную изоляцию, следует удалить внешнюю и оголить жилы. При коммутации проводов колпачками сиз достаточно оголить провода на 1-1, 5 сантиметра. В том случае, если же вы собираетесь соединять провода скруткой и пропайкой или же сваркой, оголите провода на 40-50 миллиметров.

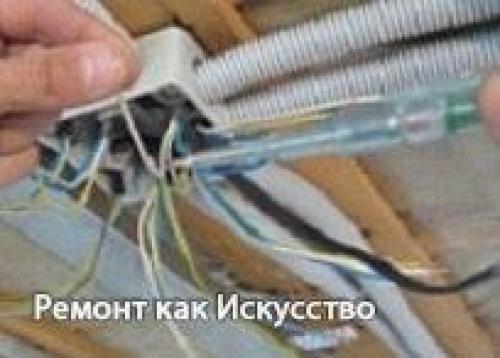

Чтобы правильно соединить провода, нужно выяснить, откуда они идут. Сделать это можно при помощи "Прозвонки" проводов, которая выполняется стандартной индикаторной отверткой с прозвонкой. Скрутите провода розетки или выключателя, а затем определите, какие отходящие концы относятся к ним.

Основные соединяемые в коробке устройства - это розетки, светильники и выключатели.
Соединение проводов розетки в коробке не должно вызвать у вас затруднений, так как оно представляет собой параллельную коммутацию устройств к питанию, для которого требуется только соединить между собой провода одинакового цвета.

Соединение проводов светильников и выключателей также не является трудоемкой работой. Питание на светильник идет через выключатель, фазный провод питания коммутируется с входящим проводом выключателя, отходящий провод идет на светильник. Второй провод светильника коммутируется непосредственно с нулевым проводом питания. Такое подключение гарантирует то, что выключение светильника будет осуществляться разрывом фазы, а значит, на цоколе светильника не возникнет напряжение.

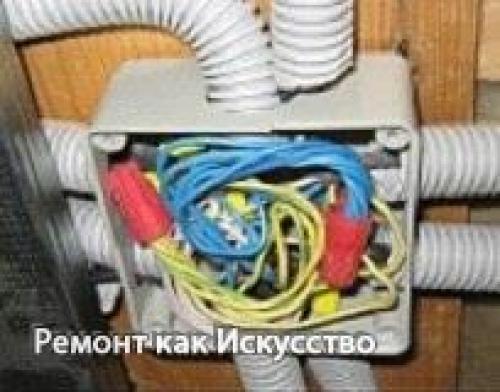

После того, как вы соединили провода, изолируйте их скрутки.
В случае, если в распределительной коробке слишком много проводов, можно либо поставить распредкоробку большего размера, либо разместить провода по двум коробкам, установив рядом еще одну коробку, которую запитать от первой.
