Электрощиты: правила сборки.

08.09.2016 в 17:31

Как театр начинается с вешалки, так электрическая сеть любого дома начинается с электрощита - наиболее сложного и важного элемента цепи. Щиток - центральный узел управления электрикой вашего дома или участка. От его работы зависит и надежное снабжение энергией всех потребителей энергии, и безопасность хозяев.

Щит - электрооборудование высокого класса опасности. Собрать его самостоятельно можно, лишь имея соответствующие опыт и знания. Как минимум, нужно разбираться в схемах подключения и принципах работы модульных аппаратов - узо, дифавтоматов и т. п. поэтому многие предпочитают заказывать разработку схемы и сборку щитов у профессиональных монтажников.
Впрочем, многие пользователи Forumhouse успешно справляются с этой задачей сами, прислушиваясь к рекомендациям более опытных форумчан. В "Электрическом" разделенакопилась значительная коллекция схем электрощитов различного назначения и успешных проектов сборкищитов своими руками.

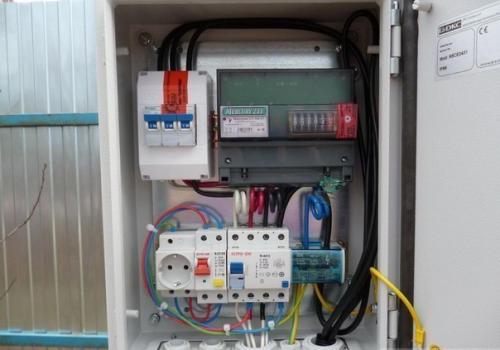

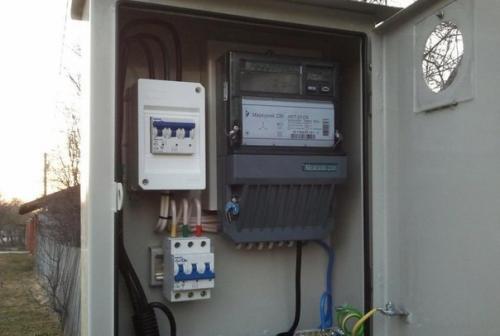

Случается, что неопытные домовладельцы путают два разных устройства: вводной щит учета (ЩУ) и распределительный щит (ЩР. В первом случае щит (а точнее - шкаф, располагающийся на улице, на опоре) содержит минимум оборудования: пломбируемые вводный автомат защиты, счетчик учета электроэнергии и, как правило, узо (устройство защитного отключения.
Распределительный же щит устанавливается обычно в помещении, и, в зависимости от числа потребителей, может содержать десятки дифавтоматов и узо.
Есть вариант, когда учет и распределение электроэнергии объединены в одном вводно - распределительном устройстве (вру. Однако энергосбытовые организации сейчас требуют установки прибора учета электроэнергии на уличных опорах или фасаде - в пределах доступности для инспектора. Законность этого требования многие ставят под сомнение, но в любом случае размещение домашних групповых автоматов в уличном щите подходит разве что для домика на дачном участке, гаража и других небольших строений.
Для загородного дома с большим количеством потребителей энергии такой вариант едва ли приемлем: придется тянуть от щита к дому несколько групповых линий, расположенный на солидной высоте щит.
Сборка любого распределительного электрощита начинается с составления его схемы, в которой обязательно должны быть отображены все модули (дифавтоматы, узо, контакторы и т. п. ), сечения всех используемых кабелей и проводов, мощности нагрузки линий. Лучший вариант, если у вас уже есть готовая схема электроснабжения дома - это значительно облегчит задачу. Будет понятно, сколько оборудования вам предстоит использовать, какие автоматы или узо подбирать, исходя из сечения кабелей и проводов и имеющихся у вас бытовых приборов.
Для планирования распределительного щита нужно знать:
Суммарную потребляемую мощность всех электроприборов и отдельно - мощность энергопотребления в каждой выделенной группе - для подбора автоматов соответствующих параметров.
Все возможные варианты нагрузки на сеть.
Тип разводки в доме: от него зависит число идущих к щитку линий.
Какие электроприборы будут установлены в доме (.

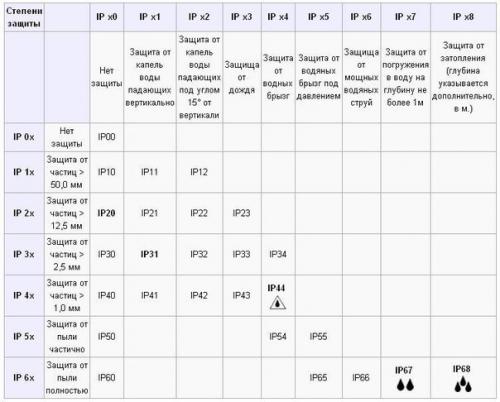

В зависимости от места использования, вы можете выбрать металлический или пластиковый, навесной или встраиваемый электрощит. Здесь выбор зависит от ваших индивидуальных условий и предпочтений, однако есть такой важный параметр, как степень защиты от пыли и влаги. Щиты с разной степенью защиты разную маркировку имеют.
- Степень защиты щита подбирается под внешние условия. Для уличного ящика, не в тропиках или сахаре, достаточно Ip54. В квартире - лишь бы сверху не залило. В случае если щит рядом с мощными системами полива, например, то опять же - Ip65 минимум.
Пластиковые щиты чаще внутри помещений устанавливают. Более прочные и стойкие к атмосферным воздействиям металлические щиты - шкафы - на улице. Встраиваемые щиты хорошо подходят для перегородок из гипсокартона, в которых легко организовать нишу. Размещать щиток нужно так, чтобы им было удобно пользоваться.
- Маленькие щиты размещаются центром на уровне глаз, большие (метра по полтора) - так, чтобы дотянуться до верхнего ряда без табуретки. Для официальных счетчиков электроэнергии - 0. 8-1. 7 м от пола до клемм.
Выбор определенной модели щита во многом зависит от финансовых возможностей домовладельца, но за дешевизной гнаться не стоит. Дешевые щитки изготавливаются из пластмассы плохого качества, хрупкой и со временем желтеющей. Кроме того, такой щиток, скорее всего, придется самостоятельно "Колхозить", дорабатывая под ваши потребности. Щиты от зарекомендовавших себя производителей собираются по принципу конструктора, в них все рассчитано для удобного монтажа грамотной и безопасной электрической системы.
Важный параметр при выборе электрощита - его размер, то есть, число модулей, которые он может вместить. Один однополюсный выключатель - автомат занимает один модуль. Размеры всего щитового оборудования также кратны ширине модуля, поэтому, зная нужное вам число автоматов, узо и других устройств, легко рассчитать, какого размера щит вам потребуется.
Число модулей основных элементов щита:
* однополюсный автомат - 1 модуль;.
* однофазный двухполюсный автомат - 2 модуля;.
* трехполюсный автомат - 3 модуля;.
* однофазное узо - 3 модуля;.
* трехфазное узо - 5 модулей;.
* трехфазный дифавтомат - 6-8 модулей.
Щит рекомендуется выбирать с некоторым запасом модулей. Так, если для размещения всех элементов достаточно 12 модулей, лучше приобрести щит на 16 - на случай будущего изменения схемы электроснабжения или появления в доме новых электроприборов, требующих автоматы или узо. Неиспользуемые модули, для безопасности и эстетики, можно закрыть специальными пластиковыми заглушками.

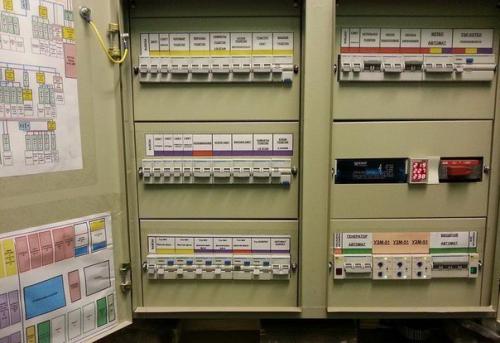

При сборке сложного щита с большим количеством комплектующих для простоты монтажа хорошо их заранее промаркировать в соответствии со схемой, советует Olechka. Будет наглядно и аккуратно.
Обозначения для маркировки комплектующих:
Q1, Q2, … - рубильники, автоматы;.
DQ1, DQ2, … - узо;.
Adq1, Adq2, … - дифы;.
ХТ 1, ХТ 2, … - кросс - модули;.
HL1, HL2, … - световая арматура;.
Х 1, Х 2, … - клеммы;.
N1, N2, … - нулевые шины, номер шины соответствует номеру узо;.
Гребенки обозначаются аббревиатурой и номером узо, с которого мы берем фазу.
Монтировать на щите модульную аппаратуру несложно: внутри щита устанавливают стандартные DIN - рейки, на которых простым нажатием до щелчка фиксируют все автоматы и узо. Снять или переместить их при необходимости тоже просто, достаточно отжать губку автомата отверткой. Чтобы автоматы "не Ездили" по DIN - рейке, можно использовать специальные ограничители. Также внутри щита устанавливают две шины, предназначенные для соединения вместе всех нулевых и заземляющих проводников. Нулевая шина обязательно должна быть в закрытом диэлектрическом корпусе или отделена от металлического корпуса электрощита пластмассовыми изоляторами.
Для соединения между собой полюсов автоматов часто используют перемычки из провода, но гораздо удобнее и эстетичнее применять для этого специальную медную шину - Гребенку. Так или иначе, важно надежно соединять клеммы автоматики с Гребенками или проводами, чтобы обеспечить хороший контакт.
После сборки и проверки щита остается "Последний Штрих": нужно подписать все оборудование. Можно использовать для этого перманентный маркер, а лучше - сделать простые, но красивые и информативные наклейки.
- Двусторонний скотч, обычный прозрачный скотч, канцелярский ножик и линейка. Отрываете одну сторону двойного скотча, наклеиваете на липкую сторону бумажку с маркировкой, сверху заклеиваете прозрачным обычным скотчем, отрезаете края ножом - и у вас наклейка.
По такому же принципу можно "Заламинировать" скотчем и общую схему щита и приклеить ее, например, на внутреннюю сторону дверцы, если это позволяет его конструкция.
Итак, самостоятельная сборка щита - не такое уж сложное дело, которое вполне по силам многим домовладельцам. Однако к этой работе нужно подойти со всей ответственностью, ведь от качества сборки щита будет зависеть не только надежность работы системы электроснабжения вашего дома, но и, в первую очередь, безопасность домочадцев и сохранность вашего имущества.
