Как любым ручным плиткорезом резать.. Основы конструкции и технологические возможности

Как любым ручным плиткорезом резать.. Основы конструкции и технологические возможности

Плиткорез – это обобщенное наименование строительных инструментов для прямой, криволинейной или вовсе фигурной резки плитки. В основе классификации многообразия данных инструментов лежит тип приводного движения. Так, плиткорезы могут быть:

1. Ручными;
2. Механизированными или электрическими.

Ручной плиткорез состоит из основания — станины, каретки с роликом и рукояткой. Он напоминает по принципу действия обычный стеклорез – режущим роликом проводится разрезание глазури плитки. Она в этот момент зажата в корпусе по принципу плоскогубцев. После получения разреза глазури плитки обламывается вдоль него. Для получения более ровного и аккуратного реза используются направляющие, которые выставляются поле зажатия плитки. Иногда ручной плиткорез настольного исполнения может использоваться для получения круглых отверстий.

Электрический плиткорез – устройство, оборудованное электроприводом, который приводит во вращение алмазный режущий диск. Принцип действия данного варианта плиткореза схож с циркулярной пилой – керамическая плитка перемещается вдоль направляющей для получения ровного и аккуратного реза. Одной из разновидностей механизированного плиткореза является ленточный, оборудуемый алмазной лентой. Для охлаждения плитки в область резания подводится вода, которая также смывает продукты резания.

Для того чтобы правильно разрезать керамическую плитку, необходимо знать, как правильно пользоваться плиткорезом .

Устройство ручного плиткореза

Устойчивая, достаточно тяжёлого веса и жёсткости по оси основания штампованная станина, служащая опорой для самого инструмента, на которую укладывается плитка для раскроя, обладает прорезиненой поверхностью основы, исключающей возможность скольжения во время процесса резки. Слабый по прочности корпус станины приведёт к возникновению вибрации при расколе плитки, что приведёт к выбраковке расходного материала и порче самого инструмента.

Станина прочно соединена с двумя металлическими направляющими, в которых закреплена каретка — главный рабочий элемент, составными частями которого являются:

• Рукоятка-рычаг. Крепкая ручка даёт более мощный рычаг, что особенно ценно при работе с керамогранитом.
• Твердосплавное сменное режущее колесико. Поверхность режущего ролика должна быть правильной круглой формы, без изъянов, заусенцев и выбоин. При затуплении ролика качество резки значительно падает – заточка режущего ролика невозможна, затупившийся необходимо заменить.
• Удерживающая заготовку от случайного сдвига во время нажима лапка.

Направляющие и рычаг изготавливаются из прочной стали и силумина, обладающими необходимыми для прилагаемого давления характеристиками: прочностью и жесткостью. Дополнительные элементы выполняются из высококачественного пластика.

В некоторых моделях предусмотрена шкала выбора размера плитки, точность размера фиксируется винтами-«барашками» (левшам бывает очень удобно пользоваться инструментом с зеркальной двойной шкалой). Наличие поворотной линейки в профессиональных моделях плиткорезов позволяет выполнять рез плитки под произвольным углом для фигурной обработки заготовки.

Плиткорез можно закрепить на любой ровной устойчивой поверхности с помощью болтовых соединений для удобства работы и получения дополнительной жёсткости при работе с плиткой достаточно толстой ширины – для этого на платформе станины предусмотрены технологические отверстия.

Как резать керамогранит плиткорезом. Как и чем резать керамогранит?

Керамогранит – это прочный и твердый материал, который нельзя резать так же легко и просто, как керамическую плитку. Мастер по укладке плитки Дмитрий Дроздов @instaburpro рассказывает о том, как выбрать необходимые инструменты и правильно резать керамогранит .

Сразу стоит отметить, что чем более профессиональный инструмент вы будете использовать, тем более прогнозируемым и высоким будет качество реза. Не забывайте и про технику безопасности. При резке плитки любым из способов обязательно используйте защитные очки, перчатки и наушники. Берегите руки и глаза от осколков, а уши от громкого шума.

Первый способ

Самый оптимальным вариант – это резка керамогранита с помощью электрического плиткореза с водяным охлаждением (мокрореза).

Главные преимущества такого способа:

•  четкая фиксированная траектория реза,
• хорошая производительность и скорость,
• минимальное влияние человеческого фактора
• полное отсутствие пыли.

В результате работы с мокрорезом вы получите высокое качество и точность реза.

Возможность появления сколов на резанном крае плитки при использовании мокрореза зависит в первую очередь от правильно подобранного диска и от соблюдения технологии резки.

Тонкий диск с гладким алмазным покрытием режет чище, но чуть дольше и, возможно, потребует периодического так называемого вскрытия алмазов. Это периодическая резка более мягких материалов, например, силикатного или шамотного кирпича для того, чтобы улучшить режущую способность диска.

Диск с рельефным рисунком алмазного слоя режет легче и быстрее, но может оставлять больше сколов.

В любом случае резка плитки при помощи плиткореза с водяным охлаждением будет давать более чистый рез, чем любая резка алмазным диском на сухую.

Что касается техники реза , то если конструкция плиткореза позволяет поднимать каретку с диском, сначала нужно сделать рез сверху плитки на небольшую глубину (на толщину глазури или чуть глубже). Далее по намеченной борозде необходимо резать плитку по всей глубине. Это исключит любые даже минимальные отклонения диска от намеченной траектории.

При работе с мокрорезом не нужно спешить! Если быстро толкать инструмент, то диск может закусить плитку и тем самым вырвать часть глазури.

Второй способ

Второй способ – это резка с помощью ручного плиткореза. В этом случае качество реза будет зависеть от качества режущего ролика и самой конструкции плиткореза. Самые простые и дешевые плиткорезы попросту не смогут разломать керамогранитную плитку. Они пригодны только для работы с более «мягкой» керамикой.

При резке ручным плиткорезом работает принцип стеклореза. То есть мы режем верхний слой глазури роликом и тем самым задаем направление разлома плитки. По такому же принципу работает и система резки крупноформатных плит .

Заметим, что разрез керамогранита обычным стеклорезом будет крайне сложным, так как тут важна равномерность усилия нажима. Одновременно с этим рез должен быть сделан без остановки, непрерывно. Любое изменение силы нажима или резка с остановками в несколько этапов могут привести к разлому плитки не по линии, а с отклонением в сторону.

Третий способ

Самый простой и доступный способ – это резка плитки с помощью УШМ (болгарки). В этом случае все полностью будет зависеть от навыков и опыта мастера. Точность линии реза – от твердости руки мастера, а количество и размер сколов – от качества алмазного диска, который используется.

При помощи болгарки можно без проблем делать черновые резы, которые, например, перекрываются другой плиткой в углу. Главным преимуществом данного инструмента является выполнение резов любой формы и в любом направлении.

Для получения чистового реза без сколов нужно будет дополнительно шлифовать плитку с помощью АГШК (“черепашек”). Не нужно резать плитку точно в размер, а с запасом в 2-3 мм для последующей шлифовки.

Для выполнения Г-образного или П-образного реза желательно просверлить отверстия в плитке на пересечении линий реза. Это уменьшит риск образования трещин и разлома плитки от внутреннего угла.

Также отметим, что при работе с болгаркой помимо очков и перчаток рекомендуется использовать респиратор или систему пылеудаления.

Четвертый способ

Существует еще такой способ, как гидроабразивная резка плитки . С ее помощью можно получить самый высокоточный и качественный рез плитки. Во многих крупных городах такой резкой занимаются отдельные организации, к которым и можно обратиться за помощью.

При гидроабразивной резке полностью отсутствует человеческий фактор – траектория задается компьютерной программой, а качество реза не отличить от заводского. Таким образом можно выполнять любые фигурные резы, вплоть до создания уникальных мозаичных панно.

Автор статьи и

Все материалы, размещенные в разделе Блог Italon, являются объектом авторского права. Копирование, размножение, распространение (в том числе в социальных сетях), или иное использование материалов без письменного разрешения автора не допускается. Любое нарушение прав автора будет преследоваться на основе российского и международного законодательства.

Как резать керамогранит плиткорезом: советы и рекомендации

Керамогранит – это прочный и твердый материал, который нельзя резать так же легко и просто, как керамическую плитку. Мастер по укладке плитки Дмитрий Дроздов @instaburpro рассказывает о том, как выбрать необходимые инструменты и правильно резать керамогранит.

Сразу стоит отметить, что чем более профессиональный инструмент вы будете использовать, тем более прогнозируемым и высоким будет качество реза. Не забывайте и про технику безопасности. При резке плитки любым из способов обязательно используйте защитные очки, перчатки и наушники. Берегите руки и глаза от осколков, а уши от громкого шума.

Выбор инструмента

Самый оптимальным вариантом является резка керамогранита с помощью электрического плиткореза с водяным охлаждением (мокрореза).

Преимущества мокрореза

• Вы получите высокое качество и точность реза.
• Возможность появления сколов на резанном крае плитки при использовании мокрореза зависит в первую очередь от правильно подобранного диска и от соблюдения технологии резки.

Выбор диска

Тонкий диск с гладким алмазным покрытием режет чище, но чуть дольше и, возможно, потребует периодического так называемого вскрытия алмазов. Это периодическая резка более мягких материалов, например, силикатного или шамотного кирпича для того, чтобы улучшить режущую способность диска.

Диск с рельефным рисунком алмазного слоя режет легче и быстрее, но может оставлять больше сколов.

В любом случае резка плитки при помощи плиткореза с водяким охлаждением будет давать более чистый рез, чем любая резка алмазным диском на сухую.

Как правильно резать плитку болгаркой. Прямой рез

Это самый простой рез. Может быть произведён болгаркой любого вида вне зависимости от материала: керамогранит, керамика, кафель. Вместе с тем сделать идеально прямой срез ручным электрическим инструментом представляет определённую сложность. Поэтому прибегают к маленьким хитростям.

Если качество среза не имеет особого значения (закроется плинтусами, к примеру), то можно резать и наступив ногой на плитку или положив на шершавую поверхность (собственного веса плитки вполне хватит, чтобы она не сдвинулась во время операции). В любом другом случае требуется надёжная фиксация. Для этого удобней всего пользоваться любыми струбцинами. Струбциной плитка или фрагмент крепится к поверхности (стол, кусок фанеры, ДСП и т.д.). Для небольших надрезов можно использовать верстак, для резки по всей длине верстак не очень удобен.

Некоторые методы, улучшающие качество среза:

1. Для получения точного реза по линии крепится стальная лента или стальной уголок. Закреплять на плитке можно теми же струбцинами. Затем производится резка прямо по уголку. Диск ведут под небольшим углом (10 — 15º) к стальному креплению.

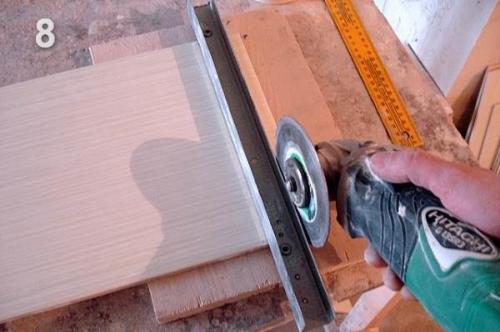

   Для получения прямого среза плитку режут вдоль закреплённого металлического уголка.

2. Срез делается с отступом (до 5 мм) от линии. Затем заготовка шлифуется вручную или с помощью соответствующих насадок той же болгаркой.
3. С целью уменьшения повреждений облицовки проводят двойной рез. Сначала делается проход по лицевой стороне на минимальную глубину (главное прорезать лицевой слой на 2 – 3 мм. для уменьшения сколов). Затем дорезают с тыльной стороны.

Совет! Не обязательно полностью отрезать кусок. Достаточно сделать глубокий надрез (2/3 толщины вполне достаточно даже при отрезании у самого края), а затем отломить любым способом (положить на два сверла и надавить, захватить край плоскогубцами и отломить и т.д.).

Если нет никаких особенностей (мешает что-нибудь, не видно линии и т.д.), то режут всегда от себя. Если у вас нет большого опыта работы с болгаркой, то рекомендуется резать в несколько проходов: первый неглубокий надрез (1 – 5 мм) и последующие примерно с таким же погружением.

Как резать плитку стеклорезом. Советы и рекомендации

Перед тем как резать кафель стеклорезом, рекомендуется приобрести модель с тоненьким диском вместо алмазного наконечника, им намного проще резать и при надломе края остаются ровными. В случае работы с большими объёмами, конечно, имеет смысл взять в аренду профессиональный инструмент или приобрести собственный, если позволяют средства.

Рекомендуется использовать стеклорезы с роликом

Даже после резки профессиональным инструментом во многих случаях края среза получаются нечёткими. Это происходит из-за неравномерной глубины прореза, низкого качества керамической плитки или от недостаточного опыта в проведении подобных работ. Однако ситуацию легко исправить, зачищая края среза при помощи наждачной бумаги средней или крупной фракции.

Если вам пришлось работать с керамогранитом, то стеклорез желательно не использовать, поскольку этот материал имеет другие характеристики. Такая плитка намного толще керамической и гораздо прочнее. Для обычного стеклореза такой материал не под силу и получить качественную резку будет практически невозможно. То же касается и напольной плитки, которая существенно отличается от настенной по прочности и толщине изделия.

Керамогранит обычному стеклорезу не по зубам

Для облегчения работы и существенного увеличения качества среза при работе с настенным кафелем специалисты рекомендуют перед началом резки замочить материал в обычной воде на 3–4 часа. Поскольку плитка имеет пористую структуру, вода существенно размягчит изделие и позволит делать качественные срезы, даже если вы не имеете достаточного опыта. Важно помнить, если необходимо сделать срез на расстоянии меньше 1 см от края изделия, то пользоваться стеклорезом не рекомендуется, поскольку сделать хороший скол без должного оборудования не получится.

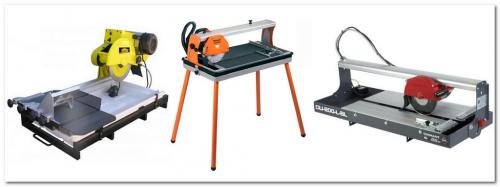

Как резать плитку электрическим плиткорезом. Что же такое плиткорез (электрический)

Прежде чем разбираться, как резать керамическую плитку электрическим плиткорезом , неплохо бы выяснить, что представляет собой этот инструмент. Современный электрический плиткорез режет плитку алмазным диском, охлаждая поверхность водой. По принципу работы этот инструмент может напоминать циркулярку или торцовочную пилу. У них одинаковое расположение мотора, отрезного круга, опорной площадки и станины с поворотной головой. Особенность плиткореза заключается в алмазном напылении на используемом диске, возможности подавать воду в рабочую зону. Система захвата и позиционирование заготовок также отличается определенной сложностью.

Электрический плиткорез благодаря использованию алмаза успешно справляется с резкой не только кафельной плитки, но и камня (натурального и искусственного), кирпича, бетона, керамики, фарфора, стекла и многих других строительных материалов. Для этого достаточно правильно подобранного диска и скорости подачи.

Подача воды способствует охлаждению поверхностей детали и самого инструмента, а также некоторой «вязке» пыли настолько, что ее практически нет во время работы. Подаваемая вода обеспечивает быструю и чистую разделку, ровные края плитки, отсутствие сколов и серьезных повреждений глазури.

Для достижения точности резки в электрическом плиткорезе существуют консольный погружной механизм, системы упоров (параллельных и угловых), указатели линий и многое другое.

Современный электрический плиткорез обладает рядом преимуществ:

• ровные линии среза на плитке,
• возможность свести к минимуму количество и размеры сколов,
• возможность разделки деталей под углом,
• минимум пыли во время работы,
• высокая безопасность и хорошая производительность,
• возможность делать в плитке пазы, кроить ее по диагонали и из средины,
• возможность отрезать от края даже несколько миллиметров.

Однако, как и любой другой инструмент, электрический плиткорез не лишен некоторых недостатков:

• отсутствие возможности делать разрезы по изогнутой линии,
• достаточно высокая стоимость, которая оправдывается качеством и функциональностью.

Источник: https://remont.ru-best.com/dizayn/kak-rezat-plitku-plitkorezom-ruchnym-reyting-ruchnyh-plitkorezov

Как резать плитку плиткорезом dexter. Модельный ряд

Ознакомимся с отдельными разновидностями таких плиткорезов более подробно.

Dexter Power, 750 Вт, 180 мм. Эта модель является электрической. Она предназначается для резки керамической плитки, а также для керамогранита, бетонных поверхностей и искусственного камня. Образец этого типа работает от электрической сети в 220 В. Во время работы такого аппарата используются диски, диаметр которых составляет 180 мм. Такой агрегат снабжается кожухом, который выполняет защитную функцию. Этот инструмент с водяным охлаждением предусматривает возможность резки материала под разными углами. В одном наборе с ним также идет и резервуар для жидкости, диск режущий, шестигранный ключ, винты, направляющие для разрезов по диагонали. Вес модели равен 12,1 кг.

• Dexter, 600 мм, толщина реза 14 мм. Такой плиткорез ручного типа может применяться для резки керамической плитки в процессе ее укладки на настенное покрытие или полы. При помощи инструмента можно сделать прямолинейный разрез до 600 миллиметров. Станина обладает специальными мягкими накладками, которые позволяют уменьшать риск повреждения материала. Она оборудована подвижными планками, которые отвечают за устойчивость плитки во время обработки. Продается модель в прочном чехле, который в дальнейшем можно использовать для ее транспортировки и хранения.

• Dexter 430 мм, толщина реза 12 мм. Этот инструмент обеспечивает максимальную точность и высокое качество резки керамической плитки. Он подойдет для выполнения большого объема работы. Максимальная длина плитки составляет 430 мм. Модель обладает особой амортизационной платформой, двойными рельсами цилиндрической формы из хромированной стальной основы. Масса образца составляет всего 1 килограмм, поэтому он является мобильным, с ним легко работать, в случае необходимости можно будет транспортировать прибор.

• Dexter 500 мм, толщина реза 12 мм. Этот инструмент позволяет с высокой точностью и небольшими затратами времени делать максимально точную и аккуратную обрезку керамических плиток с длиной до 500 миллиметров и с толщиной до 12 миллиметров. Его также можно использовать и для керамогранита. Этот плиткорез является ручным. Он отличается мобильностью и удобной эргономичной формой, поэтому с ним довольно удобно работать. Модель имеет амортизационную платформу, подшипники шариковые и прочные рельсы, сделанные из надежной хромированной стали. Вес образца также составляет всего 1 килограмм.

• Dexter, 730 мм, толщина реза 14 мм. Этот ручной плиткорез также используется для точной и аккуратной обработки керамической плитки и керамогранита. Он позволяет делать прямолинейный срез. Аппарат практически полностью изготавливается из обработанной высококачественной стали, также при производстве используется и карбид вольфрама, который отличается высокой стойкостью к появлению коррозии. Станина имеет по всей своей длине специальные накладки, которые предотвращают возможные повреждения плиточного материала во время резки. А также с двух ее сторон имеются подвижные планки, отвечающие за устойчивость конструкции во время ее работы. Плиткорез продается в удобном прочном чехле, который можно использовать для хранения и переноски. Модель создается со специальными монорельсами, подшипниками шарикового типа. Масса изделия составляет почти 9 килограммов.

• Dexter Power TC200IIIA, 800 Вт, 30 мм. Такой мощный электрический плиткорез используется для резки материалов под углом в 45 градусов. Он обладает специальным защитным кожухом, который делает работу этим инструментом абсолютно безопасной. Модель обладает особой технологией «мокрого» разрезания, которая позволяет максимально продлить срок службы алмазных дисков. На корпусе конструкции имеются вентиляционные отверстия, с помощью которых двигатель может получать охлаждение в процессе долгого функционирования. За одну минуту двигатель совершает 3000 оборотов. Экземпляр поставляется вместе с прочным режущим диском, емкостью для воды, ключом (шестигранный), опорными ножками. Масса изделия составляет 29.6 килограмма.
