Как поменять подшипник в стиральной машине. Разбор барабана и замена подшипника в стиральной машине своими руками

Как поменять подшипник в стиральной машине. Разбор барабана и замена подшипника в стиральной машине своими руками

Для того чтобы выполнить замену подшипников, необходимо разделить бак и вытащить барабан. Половинки крепятся на болтах или специальных защелках. Снимите фиксаторы и отсоедините переднюю часть бака. Отставьте ее в сторону.

Чтобы отсоединить барабан, снимите шкив. Для этого гаечным ключом открутите болт. Снимите шкив, а болт прикрутите обратно в вал. Это позволит избежать его деформации при последующих манипуляциях.

Теперь молотком постучите по валу, чтоб выбить его. Как только он подвинется вниз, открутите болт и снимите барабан с задней стенки бака. Внимательно осмотрите втулку, вал и крестовину. Если имеются дефекты или повреждения, придется заменить и эти элементы.

После изъятия бака разделите его на две части, чтобы получить доступ к барабану и подшипникам

Извлеките сальник, поддев его плоской отверткой. Теперь необходимо выбить подшипники. Для этого установите металлический стержень и молотком ударяйте по нему, передвигаясь по кругу детали. Маленький подшипник выбивается изнутри бака, большой – снаружи.

После извлечения деталей почистите их посадочные места и заднюю крышку. Даже малейшая грязь, пыль или вода приведут к быстрой порче новых подшипников. После очистки протрите поверхности сухой мягкой тряпочкой.

Приступаем к установке новых подшипников. Сначала вставьте маленький и забейте его при помощи металлического стержня до упора. Аналогично установите большой подшипник. Затем обильно смажьте сальник водостойкой смазкой и аккуратно вбейте его на место.

После замены подшипников выполните обратную сборку стиральной машины:

1. Смажьте втулку вала и установите его на место.
2. При необходимости замените уплотнительную резинку. Наполните паз герметиком и соедините две части бака.
3. Соберите стиральную машину, выполняя все действия в обратном порядке. В этом помогут фото и
4. Подключите сливной шланг и включите агрегат в розетку.
5. Запустите стиральную машину вхолостую, чтобы проверить, правильно ли она работает.

После замены подшипников и сборки стиральной машины обязательно запустите контрольную стирку без белья

Замену подшипников в стиральной машине-автомат можно выполнить самостоятельно. Четко следуйте представленной инструкции и соблюдайте все рекомендации, чтобы эффективно и безопасно выполнить ремонт агрегата.

Как поменять подшипник на стиральной машине индезит. Инструкция по замене подшипников стиральной машины Indesit с клееным (спаянным) баком своими руками:

Приготовьте минимальный набор инструментов и запасные части для замены:

• плоская и фигурная отвертки,
• гаечные ключи,
• трубчатые ключи или головки,
• молоток,
• плоскогубцы,
• подшипники,
• сальники.

Первым делом отключите стиральную машину Indesit от сети электропитания, для того чтобы в процессе разборки не ударило током. Открутите разъем шланга для подачи воды от стиральной машины и отсоедините сливной шланг от канализационной сливной трубы, потянув его на себя.

1. Снимите верхнюю крышку. Для этого открутите два самореза с тыльной стороны стиральной машины индезит. После чего крышку необходимо сместить немного назад. Слегка приподнимите и снимите ее. Затем отложите в сторону, чтобы не мешалась при дальнейшей разборке. На некоторых моделях имеются пластмассовые защелки, которые крепят переднюю часть крышки. В таких случаях легкими ударами от себя снимите с защелок.

   Снимаем крышку

2. Далее открутите шесть саморезов задней стенки. Она должна сама отсоединиться, освобождая доступ к мотору. В принципе двигатель будете снимать в конце. Но в любом случае стенку нужно было снять для того чтобы отсоединить от бака проводку и ремешок, чтобы он нигде не цеплялся.

   Снимаем заднюю крышку

3. В стиральных машинах индезит бак вытаскивается из корпуса через верх. Для его снятия необходимо отсоединить переднюю панель, порошкоприемник, бетонный груз, резиновый манжет и отключить трубку датчика уровня воды. Это что касается верха. Снизу нужно отсоединить всю проводку, сливной патрубок, который идет на насос и соединяет его с баком и отключить амортизаторы, которые удерживают бак, чтобы он сильно не расшатывался в процессе стирки. После того как все это будет отключено и отсоединено можно будет снять бак. Смотрите

   Устройство стиральной машины

4. Проводка с нагревательного элемента снимается просто. Для этого потяните клемы вниз. Не перепутайте потом в процессе сборки провода. Желтый провод в стиральных машинах индезит всегда желтого цвета. Провод, который втыкается в датчик температуры имеет пластмассовый разъем. Оставшиеся два провода являются силовыми. Их можно менять местами, так как подается переменный ток.
5. Снимите фишку питания с мотора и провод заземления.

   Снимаем фишку питания

6. Чтобы отсоединить амортизаторы и патрубок нужно получить доступ к нижней части стиральной машины. Для этого наклоните стиральную машину на переднюю или боковую часть.
7. При помощи плоскогубцев снимите хомут и отсоедините сливной патрубок с насоса. Перед этим рекомендуется открутить фильтр и слить с него воду. Открутите с левой и правой сторон две гайки. Это освободит амортизаторы. Сожмите амортизаторы и передвиньте ближе к баку чтобы в дальнейшем не мешались. Убедитесь, что в нижней части бак ничего не держит.
8. Поставьте стиральную машину в исходное состояние. При помощи трубчатого ключа или головки открутите болты с груза, который находится в верхней части машины. Затем снимите его.

   Снимаем груз

9. Открутите с тыльной стороны саморез, который держит порошкоприемник. Снимите отсек для подачи моющих средств. Для этого, чуть приподняв, потяните его на себя. Спереди порошкоприемник прикручен тремя саморезами. Одним снизу и двумя сверху. Перед тем как его снять нужно открутить саморезы, крепящие панель управления.
10. Снимите порошкоприемник и панель, приподняв ее вверх. Отсоедините провода с панели.
11. От порошкоприемника провода снимать не нужно. Снимите с крючка резиновую петлю и отсоедините патрубок. В некоторых моделях патрубок держится не на петле, а с помощью пружинного хомута.
12. Снимите с бака манжет, отсоединив хомут, крепящий его и потяните на себя. С лицевой стороны снимается таким же методом.

    Снимаем манжету

13. Отцепите трубку с датчика уровня воды. Желательно снять прессостат, чтобы при снятии бака не обломить его. Для этого при помощи тоненькой отвертки отсоедините с защелок.
14. Вытащите бак из корпуса. Далее все манипуляции будут проводиться только с баком.

    Снятый бак

15. Снимите с него пружинки и груз.
16. Отсоедините мотор.
17. Просверлите отверстия по периметру с интервалом в четыре сантиметра, в которые будут устанавливаться винты, так как сборка будет осуществляться с помощью винтов. Где не получится просверлить, пропускайте.

Разрезаем бак

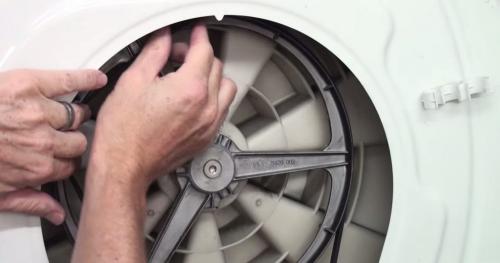

18. Следующим действием нужно открутить шкив. Для этого Вам понадобиться шестигранный ключ типа звезда размера Т40. Постепенно расшатывая снимите его.
19. Закрутите винт и выбейте вал из барабана наружу.
20. Сборку произведите в обратной последовательности.

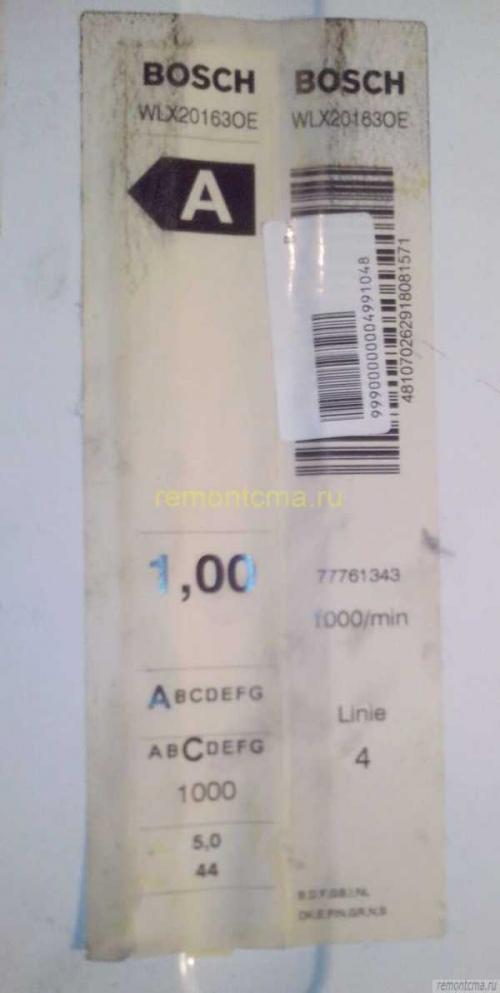

Замена подшипника в стиральной машине bosch. Замена подшипников в стиральной машине Бош Макс Классик 5 на дому

Замена подшипников в СМА Bosch. Несмотря на то что этот узел в стиральных машинах Бош рассчитаны на длительный период эксплуатации, рано или поздно он изнашиваются. Происходит это по нескольким основаниям:

• перегрузка бака;
• выработался ресурс.

Из-за избыточного количества белья повреждается сальник, и вода начинает попадать на подшипники, вследствие чего они разрушаются. А также со временем вырабатывается защитная смазка, и пропускает влагу. Замену можно провести на дому. Совершенно реально выполнить работы своими руками, без привлечения мастера. Рассмотрим на примере СМА Bosch Maxx Classixx 5.

Разрушение подшипника приводит к повышенному шуму при стирке, а особенно при отжиме. Возникает характерный грохот перекатывающихся шариков. При сильном износе из-под машины вытекает небольшое количество ржавой жидкости. Ещё её можно обнаружить, если снять заднюю крышку. В районе шкива будут видны бурые следы воды.

Определить поломку подшипников можно следующим образом. Возьмитесь за край барабана и подёргайте его вглубь и на себя, а также в разные стороны. Если имеется ощутимый люфт, то необходимо выполнить работы по ремонту. Чем раньше будет произведена замена, тем лучше.

Дело в том, что с каждым циклом стирки — расшатывание увеличивается. Это приводит к тому, что барабан начинает задевать бак, и разрушать его. То же самое может случиться и со шкивом — он проделает борозды снаружи. Задержка приведёт к тому, что придётся менять бак полностью в сборе.

вернуться к меню ↑

Необходимо достаточно пространства. Для ремонта снимается навесное оборудование и вытаскивается бак, который затем располовинивается. Без инструментов выполнить починку стиральной машины не получится.

Список:

• молоток;
• крестовая и шлицевая отвёртки;
• металлическая выколотка;
• трещотка;
• плоскогубцы;
• набор Torx отвёрток;
• проникающая смазка WD-40, или аналог;
• синий фиксатор резьбы;
• высокотемпературный сантехнический герметик.

Ремкомплект:

• подшипник 6204 и 6205;
• сальник 30*52*10/12;
• смазка.

Необходимо понимать, что в остальных моделях, например: WOL, WAA, WFT, WFR, WFD — могут применяться другие подшипники и сальник. Разумное решение — после демонтажа, ехать к поставщику и купить аналогичные.

Важно! Отключаем стиральную машину от электричества, водоснабжения и канализации.

вернуться к меню ↑

Рассмотрим все действия по шагам:

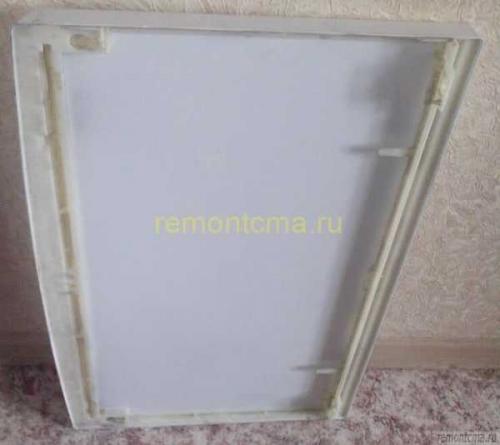

1. Снимаем верхнюю панель. Откручиваем два винта сзади и слегка стукаем ладонью спереди.
2. Вытаскиваем лоток для стирального порошка, нажав пальцем на язычок.
3. В районе лотка откручиваем три винта, и один сбоку справа. После этого снимаем панель. Она держится пластиковыми защёлками. Применяем отвертку, для того, чтобы отжать их. Отцеплять провода необязательно. Можно завести панель вбок и прикрепить к корпусу скотчем. Одну фишку ведущую к клапанам залива необходимо вытащить. Иначе она будет мешать. Пометьте место посадки, а лучше сфотографируйте.
4. Снимите противовес сверху бака, предварительно открутив винты. Уберите в сторону.
5. Откройте люк и снимите муфту, которая держит манжету на передней панели. Используйте шлицевую отвёртку. Отстегните резину.
6. Отвинтите саморезы, крепящие устройство блокировки люка (УБЛ).
7. Удалите крышку, которая закрывает фильтр насоса.

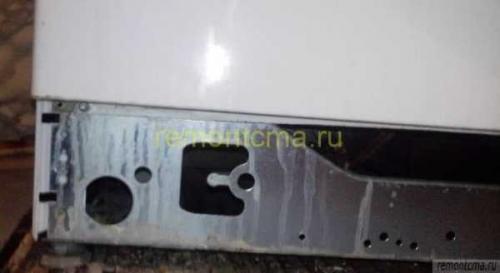

8. Открутите крепёжный винт и снимите нижнюю планку.
9. Демонтируйте саморезы, которые держат переднюю панель — снизу и сверху, и вытащите её.
10. Плоскогубцами отстегните хомут на патрубке между дозатором и баком. Отцепите шланг, идущий от манжеты.
11. Открутите саморезы, которые крепят клапана залива. Уберите весь блок с дозатором, проводами и кэном.

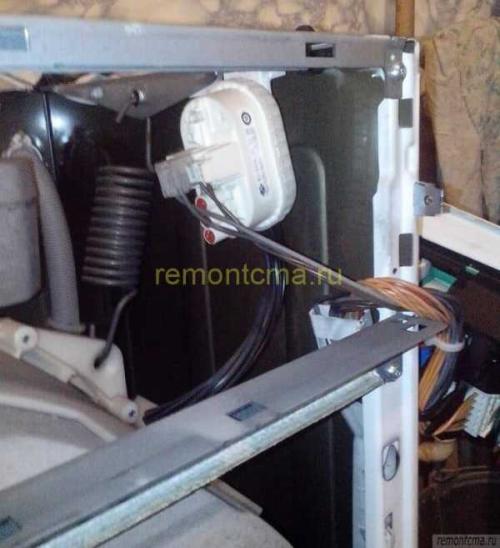

12. Отсоедините прессостат и трубку, ведущую к нему.
13. Демонтируем две металлические планки сверху.
14. Убираем передний противовес, освободившись от винтов.

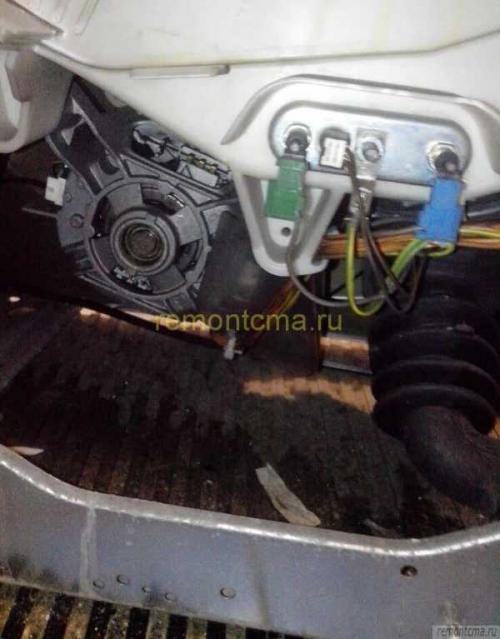

15. Снизу вытаскиваем все контакты из трубчатого электронагревателя (далее ТЭН). Откусываем, а лучше отстёгиваем пластиковые хомуты, держащие проводку.
16. Отключаем насос от электричества.
17. Торцевой отвёрткой ослабляем бандаж, прижимающий резиновый патрубок слива. Расположен внизу между баком и помпой. Отцепляем его.
18. Затем снимаем винты, крепящие амортизаторы к корпусу.

Замена подшипника стиральной машины аристон. Как заменить подшипник в стиральной машине «Индезит» самостоятельно

В этих популярных стиралках замене подлежат также 2 п/ш, выполняющие связующую функцию шкива и загрузочного барабана. Плановый ремонт при естественном износе может потребоваться по прошествии 5-6 лет регулярной, но достаточно бережной эксплуатации, в соответствии с рекомендациями производителя.

При чрезмерной загрузке, неправильной установки техники, может возникнуть дисбаланс, ведущий к повышенной нагрузке, повреждению сальников, попаданию влаги на рабочие поверхности компонентов и, как следствие, коррозия и выход из строя.

Как и в других модификациях с фронтальной загрузкой, демонтаж и замена деталей сопровождаются предварительной практически полной разборкой техники, чтобы добраться до барабана.

Краткая последовательность мероприятий при самостоятельном ремонте в домашних условиях:

• подготовка инструментов, расходников и новых подшипников;
• слив всей оставшейся воды, отключение от коммуникаций;
• разборка машинки, стоит воспользоваться
• извлечение барабана, возможно понадобится ножовка по металлу, чтобы распилить по шву, или раскрутить фиксирующие винты, разделив на две половины;
• вытащить втулку, сальник;
• демонтировать п/ш съемником или воспользоваться зубилом и медным молоточком, постукивая по контуру внешней обоймы;
• очистить посадочные места, все детали, проверить целостность и наличие дефектов.

В завершение устанавливаются новые элементы и производится сборка в обратном порядке.

Как поменять подшипник в стиральной машине LG. Замена подшипников стиральной машины LG с прямым приводом

В данной статье будет описан процесс замены подшипников бака стиральной машины LG с прямым приводом.

Прямой привод, или Direct Drive — относительно новая технология, которую использует корейская марка LG. Благодаря ей, стиральные машины работают тише, так как у них нет ремня, двигатель находится сзади бака стиральной машины, а не снизу, как на других марках.

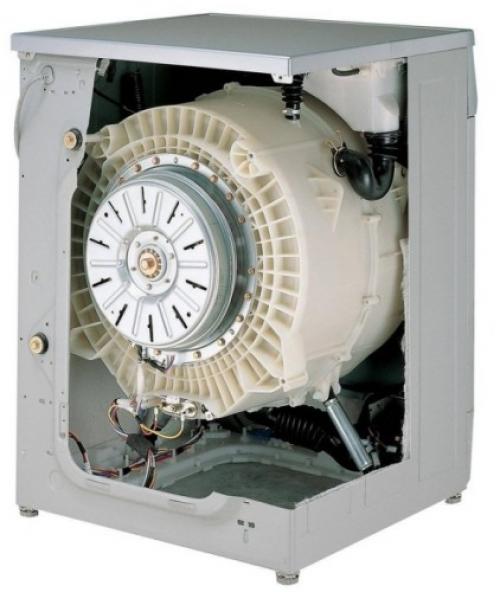

Стиральная машина LG с прямым приводом. Двигатель крепится сзади.

Разбор стиральной машины

Для начала снимите заднюю стенку и верхнюю крышку. Верхняя крышка крепится на двух винтах сзади, открутив которые крышку нужно сдвинуть назад.

После вытащите лоток для порошка, снимите панель управления, она крепится на двух винтах, которые станет видно, когда Вы вытащите лоток и нескольких защелках сверху. Отсоедините провода питания панели управления.

В большинстве случаев провода питания можно подсоединить только одним образом, но на всякий случай лучше сфотографируйте или запишите расположения проводов.

Теперь можете снимать саму переднюю стенку, для этого:

• открутите два винта под панелью управления
• три или четыре винта снизу, под нижней панелью, которая отщелкивается
• снимите уплотнительное кольцо с манжеты барабана, это удобно делать плоской отверткой
• сдвиньте стенку вверх и потом на себя.

Внутри к передней стенке подходят провода питания блокировки люка, они тоже отсоединяются.

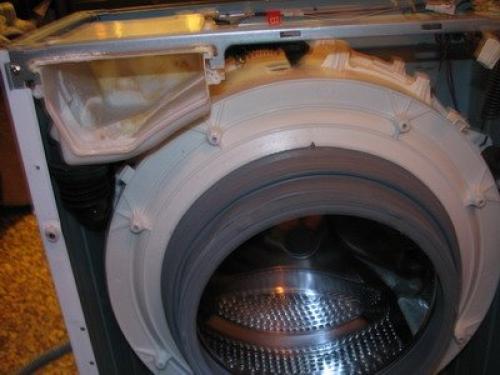

Теперь Ваша стиральная машина должна выглядеть примерно так:

Разобранная стиральная машина LG. Вид спереди

Снимите ротор, отсоедините провода питания статора

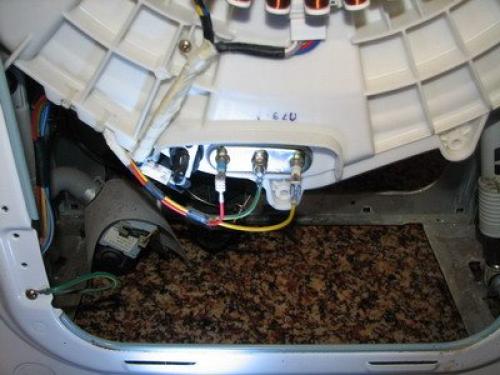

Отсоедините провода питания ТЭНа стиральной машины

ТЭН находится в нижней части бака

Снимите патрубки:

• патрубок бак-сливной насос находится внизу справа
• патрубок дозатор-бак находится наверху, под дозатором моющих средств

Снимите амортизаторы , они находятся слева и справа под баком

Снимите бак с пружин и вытаскивайте

Демонтаж и установка подшипников

Теперь необходимо открутить саморезы на баке, располовинить бак, вытащить сальник и выбить подшипники.

Очистите бак от накипи, место для новых подшипников тщательно прочистите. Резинку уплотнения между половинами бака желательно смазать силиконовым герметиком. Если резинка разъединена, то место ее соединения должно быть наверху.

Чтобы новые подшипники лучше садились, место для установки можно прогреть феном. Смажьте сальник специальной смазкой.

Сборка и проверка

Сборку бака и стиральной машины выполняйте в обратной последовательности. После сборки внимательно проверьте все соединения, особенно хомуты.

Замена подшипников в сервисном центре

Как видите, замена подшипников — один из сложнейших видов ремонта, который лучше доверить профессионалам. Все наши мастера имеют большой опыт работы, в большинстве случаев у нас есть возможность выполнить замену подшипников на дому у клиента, не увозя стиральную машину в мастерскую.

Все работы выполняются при Вас. В ходе работ мы используем только шведские подшипники марки SKF , которые будут продемонстрированы Вам перед установкой. После выполнения работ все старые запчасти — подшипники и сальник останутся у Вас.

На замену подшипников мы даем гарантию — от 6 месяцев до 1 года . Заказать ремонт Вы можете на сайте, в разделе Ремонт стиральных машин , или по телефону 8 (917) 420-49-39 .

Видео замена подшипника в стиральной машине с неразборным баком, своими руками.
