Как сделать электрический тёплый пол под плитку: пошаговая инструкция

Как сделать электрический тёплый пол под плитку: пошаговая инструкция

Электрический тёплый пол — это современное и удобное решение для обогрева помещений. Он не только делает пол теплым и уютным, но и создаёт комфортную температуру в комнате. Установка тёплого пола под плитку — это отличный способ улучшить микроклимат в вашем доме или квартире. В этой статье мы рассмотрим пошаговую инструкцию по установке электрического тёплого пола под плитку.

Подготовка к работе

Перед началом установки важно подготовить все необходимые материалы и инструменты. Качественная подготовка — это залог успешного выполнения работ.

Необходимые материалы:

• Нагревательный элемент (инфракрасные маты или кабель)
• Термостат
• Гидроизоляционная плёнка
• Клей для плитки
• Плитка
• Швы для плитки
• Электрический кабель
• Провода для подключения
• Изоляция

Необходимые инструменты:

• Дрель
• Миксер для раствора
• Кельма
• Уровень
• Измерительная лента
• Ножницы для кабеля
• Плоскогубцы

Выбор места и планировка

Перед началом установки важно определить, где будет находиться тёплый пол. Обычно это спальня, кухня или ванная комната. Также необходимо учитывать расположение мебели и других элементов интерьера, чтобы избежать их пересечения с нагревательными элементами.

Рекомендации по размещению:

• Избегайте размещения нагревательных элементов под сантехническими приборами.
• Не устанавливайте тёплый пол под тяжелую мебель.
• Учитывайте расположение дверей и окон.

Установка электрического тёплого пола

Установка тёплого пола включает несколько этапов: подготовку поверхности, установку нагревательного элемента, укладку плитки и подключение электрики.

Подготовка поверхности:

Первым делом необходимо подготовить поверхность пола. Она должна быть ровной, сухой и очищенной от старого покрытия. Если пол неровный, его нужно выровнять с помощью цементной смеси или специального наливного пола.

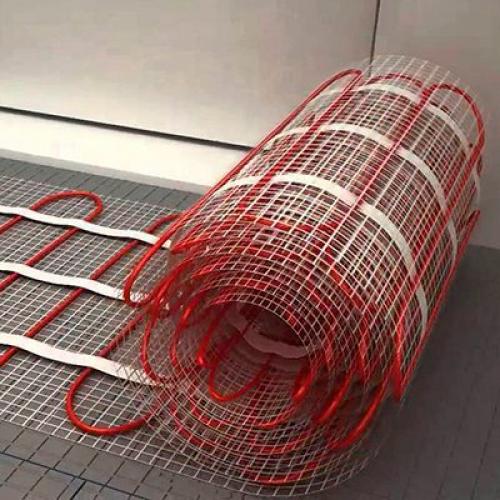

Установка нагревательного элемента:

Нагревательный элемент (инфракрасные маты или кабель) необходимо разложить по поверхности пола, следуя инструкции производителя. Каждый элемент должен быть подключен к термостату, который будет регулировать температуру.

Этап	Описание
Разложение матов	Разложите нагревательные маты по поверхности пола, оставляя между ними зазор в 10-15 см.
Подключение термостата	Подключите каждый мат к термостату, соблюдая polarity.

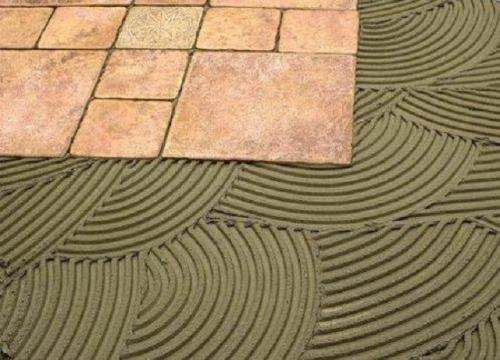

Укладка плитки:

После установки нагревательного элемента можно приступать к укладке плитки. Плитка должна быть уложена на клеящий состав, который наносится на подготовленную поверхность. После укладки плитки необходимо подождать 24 часа, чтобы клей полностью высох.

Подключение электрики:

Подключение электрической части — это самый ответственный этап. Все работы должны выполняться квалифицированным электриком, чтобы избежать короткого замыкания или других неприятностей.

Проверка и эксплуатация

После завершения всех работ необходимо проверить работу тёплого пола. Включите термостат и проверьте, нагреваются ли маты. Если всё работает правильно, можно приступать к эксплуатации.

Рекомендации по эксплуатации:

• Не включайте тёплый пол на максимальную мощность сразу.
• Избегайте использования электрических приборов с высоким энергопотреблением.
• Регулярно проверяйте состояние нагревательных элементов.

Часто задаваемые вопросы

Вопрос	Ответ
Можно ли устанавливать тёплый пол в ванной?	Да, но необходимо использовать специальные влагостойкие материалы.
Сколько времени занимает установка?	Время установки зависит от площади пола и сложности работ.
Можно ли делать тёплый пол своими руками?	Да, но если вы не уверены в своих силах, лучше обратиться к профессионалу.

Связанные вопросы и ответы:

Какие материалы необходимы для установки электрического тёплого пола под плитку

Если вы используете готовые нагревательные маты, то монтаж значительно упрощается: достаточно разложить мат по полу, отступив от стен по 10 сантиметров, согласно рекомендации производителя (обычно такое требование имеется у всех).

Если вы планируете монтаж “свободного” нагревательного кабеля, то необходимо учитывать рекомендованный производителем шаг укладки (какой бы отрезок вы не купили, мы прилагаем инструкцию и рекомендации). Обычно шаг укладки рекомендуется делать не менее 8 сантиметров между витками “змейки”. Плюс любая из сторон “змейки” должна быть на расстоянии не менее 10 сантиметров.

Теперь можно переходить к подготовке места нашей будущей подогреваемой плитки:

• Нужно сделать все “подводки” до того, как будем производить монтаж непосредственно теплого пола. Убедитесь, что в ванной комнате подведен кабель питания (к которому будем присоединять теплый пол), а также потребуется сделать в стене дополнительный “подрозетник”, в который будет устанавливаться терморегулятор.
• Первым делом - наводим чистоту и порядок на площади, где будет производиться монтаж. Необходимо убрать всю пыль и пропитать основание грунтовкой (можно использовать стандартную - для бетона).
• Не лишним будет сделать гидроизоляцию (ее полагается в принципе делать по всему полу ванной комнаты, поэтому гидроизоляция больше связана с нормами для обустройства ванных комнат, чем непосредственно с электрическим кабелем теплого пола).
• Если вы используете теплоизолирующий материал - самое время его укладывать после того, как гидроизоляция полностью высохнет. Если на вашу площадь требуется несколько кусков материала, то стыки соединяются скотчем, чтобы избежать нахлеста в процессе дальнейших работ. ВАЖНО: в теплоизолирующем материале сделайте хаотичные вырезы (в виде небольших кружочков или прямоугольников) - чтобы получился как бы узор “в горошек”. Не бойтесь переборщить или сделать вырезы больше положенного. Нужно это для того, чтобы плиточный клей сцепился с основанием пола. Иначе вы рискуете получить “гуляющую” плитку.
• Далее производится закрепление монтажной ленты (это тонкая металлическая лента, которая крепится к полу, после чего от нее можно будет отогнуть небольшие полоски, выполняющие роль зажимов). В случае, если вы монтируете готовый нагревательный мат, то лента не требуется.
• Подходим к ключевому шагу: укладка непосредственно теплого пола. Если это готовый греющий мат - просто разверните его (по необходимости сетку можно надрезать - главное, не разрезайте сам провод), если это греющий кабель - выполните укладку “змейкой” согласно рекомендациям выше и советам производителя.
• Теперь позаботимся о грамотном отслеживании температуры пола: займемся термодатчиком. Берем сам “ус” датчика и помещаем в гофротрубку небольшого диаметра - так, чтобы сторона с самим датчиком (сторона с утолщением) оказался со свободного края, и располагаем его на полу так, чтобы датчик в трубке лежал на расстоянии примерно полуметра от стен. Обычно это получается почти на середине свободного пространства пола, которое планируется подогревать.
• Укладываем между витками греющего кабеля на примерно одинаковое расстояние от витков “змейки” - точность здесь не принципиальна, главное просто чтобы датчик не “прижимался” непосредственно к греющему кабелю.
• Устанавливаем терморегулятор в недавно сделанный “подрозетник”, подключаем его к сети, подключаем к нему теплый пол и термодатчик.
• ВАЖНО: проверьте работоспособность всей системы ДО того, как зальете стяжку или уложите плитку. Для этого достаточно включить ненадолго получившийся теплый пол через терморегулятор и либо проверить - греется он или нет, либо проверить сопротивление в кабеле теплого пола специальным прибором.
• Если проверка пройдена успешно, можно приступать к финальной части. В случае, если вы выбрали готовый нагревательный мат - можно промазывать плитку/пол плиточным клеем и приступать к укладке плитки или керамогранита - смотря что вы выбрали. Если же выбран “свободный” греющий кабель - сверьтесь с инструкцией производителя: некоторые виды можно тоже “прятать” в плиточный клей, а для некоторых требуется предварительная заливка минимального слоя стяжки (и уже после его полного высыхания приступаем к укладке плитки).

Как выбрать подходящую электрическую систему обогрева для установки под плитку

В зависимости от назначения электрический теплый пол может использоваться как в качестве основного, так и в качестве дополнительного источника тепла. Он позволяет организовать высокоэффективную систему обогрева и имеет множество преимуществ, среди которых можно выделить экологичность, надежность, простоту установки и безопасность.

Для укладки системы напольного обогрева под плитку чаще всего выбирают греющие кабели или нагревательные маты .

Первые представляют собой одножильные или двухжильные провода в защитной изоляции, которые укладываются преимущественно в бетонную стяжку. Они подходят под любое финишное покрытие, а за счет возможности выбора шага укладки можно регулировать теплоотдачу напольного обогрева.

Более того, нагревательные кабели чаще используются в помещениях со сложной конфигурацией, т.к. можно обходить препятствия, например, в санузле или ванной комнате. Тем не менее такие нагревательные секции увеличивают высоту пола менее чем на 5 см, а одножильные конструкции сложнее в монтаже.

Нагревательные маты проще в укладке, т.к. греющий кабель имеет меньшую толщину и размещается на специальной стеклосетке. Такой электрический теплый пол считается оптимальным вариантом для организации напольного обогрева под плитку. Его можно укладывать непосредственно в плиточный клей, что незначительно увеличивает высоту пола. Благодаря этому осуществляется нагрев самого покрытия, что ускоряет обогрев помещения в целом.

При выборе нагревательного кабеля или мата рекомендуем отдавать предпочтение двухжильным моделям, которые имеют с одной стороны установочный провод, а с другой – заглушку. Такая конструкция значительно упрощает монтаж кабельных систем обогрева.

О разнице одножильных и двухжильных кабельных систем читайте здесь.

Какие инструменты нужны для монтажа электрического тёплого пола

Начинают монтаж электрического теплого пола с создания проекта. Сначала определяют, система будет работать как отопление основного типа или дополнительного. В первом случае площадь полосок должна быть не меньше 75-80% от общей площади комнаты. Во втором минимумом считается 40%. В любом случае проводятся замеры, в верном масштабе строится план помещения. На нем отмечаются ИК-полотна.

Ихнельзя размещать под крупной и тяжелой мебелью или бытовой техникой. Они аккумулируют слишком большое количество тепловых волн, возвращают их нагревателям, из-за чего те перегреваются и выходят из строя. Поэтому расстояние от массивных предметов до кромок полотен должно быть не меньше 100 мм.

Выбирают направление укладки. Специалисты советуют укладывать полотнища вдоль комнаты. Так получается самый экономный расход материала. Но при этом надо учесть рекомендации производителя о максимальной длине одного отрезка. Обычно это 8 м. При разработке проекта учитывают и расстояние между термопленкой и стеной. Оно должно быть от 100 до 400 мм. После того как план будет готов, подсчитывают общую длину полотна.

Осталось определить мощность оборудования. Обычно для дополнительного отопления выбирают термопленку 150 Вт, а для основного — 220 Вт. Менее мощный вариант больше подходит для линолеума, ламината или ковролина. Его не стоит класть на балконе и в квартирах первого этажа. Более мощная система 220 Вт не ограничена в условиях эксплуатации.

Как подготовить основание перед укладкой электрического обогрева

1. Разметка и укладка кабеля: Перед укладкой кабеля выполните разметку основания. Кабель укладывается на основании с шагом 13-15 см. Для помещений с повышенными теплопотерями шаг может быть уменьшен до 8-10 см. Важно соблюдать одинаковый шаг по всей площади, чтобы избежать эффекта «тепловой зебры» — чередования теплых и холодных зон.
2. Крепление кабеля: Кабель крепится к основанию с помощью монтажной ленты или специальных фиксаторов. Минимальный радиус изгиба кабеля должен составлять не менее 5 см. При укладке следует избегать пересечения кабелей (будет перегрев) и чрезмерного натяжения, чтобы избежать повреждений изоляции. Важно! При укладке кабельного теплого пола старайтесь не ходить по кабелю. Особенно обратите внимание на места крепления кабеля к монтажной ленте — не наступайте на них и ничего не кладите сверху. Бывает, что монтажники, чтобы не наступать на сам кабель, кладут доски или другие предметы на эти участки, что приводит к передавливанию кабеля и повреждению изоляции. Это может серьезно снизить надежность системы и вызвать перегрев или короткое замыкание. Бережное обращение на этом этапе — залог долгой и безопасной работы вашего теплого пола.
3. Установка терморегулятора и датчика: Терморегулятор устанавливается на стене на высоте примерно 1,5 метра (на уровне выключателей). Терморегулятор должен устанавливаться вне влажных помещений, например, перед входом в ванную, там где расположены выключатели. Но учтите, что питающий провод, идущий к теплому полу от щитка должен быть не менее 2,5 мм2 (как к розетке). Датчик температуры укладывается в гофрированную трубку диаметром 16 мм и размещается между витками кабеля. Трубка с датчиком должна быть заглушена с одного конца и расположена таким образом, чтобы в случае необходимости датчик можно было заменить, не разрушая стяжку.
4. Важные моменты:
   • Кабель нельзя укладывать под мебелью без ножек или с низкими ножками (менее 10 см), чтобы избежать теплового запирания и перегрева.
   • Не допускается укладка кабеля в пустоты, например, за гипсокартон — это нарушает теплоотвод и может привести к перегреву и выходу кабеля из строя.
   • Кабель должен быть полностью покрыт плиточным клеем или стяжкой без воздушных полостей, чтобы избежать локального перегрева.
   • Если кабель в процессе монтажа случайно повредили лучше его заменить.

Как правильно уложить элементы электрического обогрева под плитку

• 1 Критерии выбора клея для плитки под «теплый пол»
• 2 Разновидности клея по базовому составу
• 3 Популярные марки плиточного клея и их производители
  • 3.1 «Ceresit»
    • 3.1.1
    • 3.2 «Bergauf»
    • 3.3 «Knauf»
    • 3.5 «Unis»
    • 3.6 «Старатели»
  • 4 Основные приемы укладки плитки на «теплый пол»
  • 5 Дополнительные рекомендации
    • 5.1 Калькулятор расхода плиточного клея для «теплого пола»



  Клей для плиточного пола с подогревом должен отвечать целому ряду специфических критериев

  Вследствие того, что все материалы, входящие в систему «теплого пола», подвергаются значительным температурным перепадам, а при нагревании физические тела увеличиваются в размерах и объеме и, соответственно, по мере остывания принимают прежнее состояние, то же самое происходит и со слоем плиточного клея. Поэтому его состав должен быть пластичен и легко переносить эти колебания, что не всегда несвойственно для обычного плиточного клея.

  Стандартный состав, применяемый для обычных работ, подвергаясь таким внутренним напряжениям, быстро потеряет свои свойства и начнет растрескиваться, и оттого не сможет эффективно удерживать уложенную плитку. Поэтому очень важно приобрести именно специальный клей, способный адекватно реагировать на все возможные нагрузки подобного плана.

  Итак, клеевой состав для плитки, укладываемой сверху системы «теплый пол», должен соответствовать следующими эксплуатационным характеристиками:

  • Определяющим качеством должна быть стойкость к перепадам температур. Эксплуатационный температурный диапазон качественного клея бывает очень широк: от - 30 до +90 градусов.
  • Клеевой состав в готовом виде должен обеспечивать адгезию на уровне примерно 0,8?1,0 МПа.
  • Чрезвычайно важна совместимость клеящего состава с основой и с отделочным материалом – этот показатель можно найти на упаковке продукта.
  • Простота использования. Удобнее, конечно, работать с готовыми составами, но они значительно дороже. Специальные сухие строительные смеси на цементной основе завоевали более широкое признание мастеров, так как имеется возможность изготовить столько смеси, сколько необходимо на данный этап работы.
  • Известность бренда и уровень цен на клеевой состав. Не стоит приобретать слишком дешевые смеси совершенно неизвестных производителей, так как с ними будет некомфортно работать, и никто не даст гарантии того, что плиточное покрытие «поведет себя правильно» во время эксплуатации «теплого пола».
  • На упаковке должна обязательно присутствовать надпись или графический символ о предназначении данного состава для системы «теплый пол».
  • Желательно, чтобы в составе клея использовался алюминатный цемент, который способен обеспечить максимальную устойчивость клея к механическим нагрузкам и должную прочность покрытия.

Какой клей лучше всего использовать для плитки при наличии электрического обогрева

Основное внимание при расчете системы теплого пола стоит уделить правильному подбору его мощности. Данный показатель зависит от:

1. Общей и обогреваемой (чистой) площади жилища;
2. Предназначение: основное либо дополнительное средства обогрева помещения;
3. Особенности помещения, где будет находиться пол (ванная, кухня, подвал, балкон…);
4. Теплоемкость и теплоизоляция помещения.

При расчетах учитывается только полезная площадь. Заранее выбирается место, где будут монтироваться нагревательные кабели, так как после их перенести не получится. Если использовать пол как основной источник получения тепла, то площадь, на которой он будет смонтирован, должна составлять не меньше, чем 70%.

Обратите внимание! От выбранного уровня мощности зависит способ подключения сети электропитания.

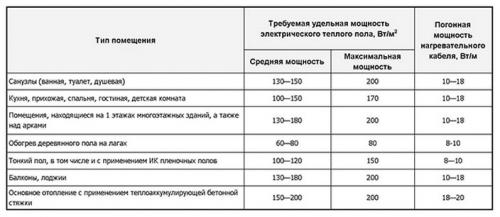

Расчет удельной мощности

Теплый пол используют как основной либо дополнительный (комфортный) источник тепла. В первом случае потребуется около 160-200 Ватт на 1 квадратный метр, для второго – 120-150 Ватт на 1 квадратный метр.

Эти значения в первую очередь зависят от типа обогреваемого помещения и его назначения. Например, в тех комнатах, где человек находится чаще, температура пола должна быть выше, чем, например, в ванной или на кухне.

Важно! Во внимание нужно брать этажность. Например, если помещение располагается на первом этаже, то уровень мощности увеличивается на 15%.

Как правильно выбрать оборудование?

Изначально потребуется правильно выбрать оборудование для напольного отопления. Отдавая предпочтение определенной модели с нагревательными матами или нагревательными секциями в бухте, рекомендуется обращать внимание не только на цену теплого пола , но и на обогреваемую площадь. Для ее определения учитывается общая площадь комнаты, где будет устанавливаться пол, и функции, которые должны будут выполняться в процессе работы.

Если пол предназначен только для поддержания комфортной температуры для ног, то подойдут и самые дешевые модели, но если вы планируете обогревать помещение только этим средством, то следует более внимательно отнестись к конструкции и материалам, из которых изготовлен кабель или мат, их линейной мощности и температуре плавления. Именно от этих показателей зависит, какой теплый пол лучше выбрать .

Как подключить электрическую систему обогрева к сети

При установке электрического теплого пола есть несколько материалов, которые не рекомендуется ставить прямо на него. Вот некоторые из них:

1. Твердые материалы без дополнительной теплоизоляции. Некоторые твердые материалы, такие как керамическая плитка или природный камень, могут иметь низкую теплоизоляцию. Если эти материалы устанавливаются прямо на электрический теплый пол без подложки или дополнительного слоя теплоизоляции, это может привести к потере тепла и неэффективной работы системы.
2. Толстые и непроницаемые материалы. Материалы, которые не позволяют передаче тепла, могут препятствовать распространению тепла от теплого пола. Это может привести к неравномерному распределению тепла или даже перегреву материала. Поэтому следует избегать использования толстых непроницаемых покрытий или подложек.
3. Мягкие неподходящие напольные покрытия. Некоторые мягкие напольные покрытия, такие как ковры или ковролин, могут ограничить передачу тепла от теплого пола до помещения. Они могут задерживать тепло и создавать изоляционный эффект, что может снизить эффективность системы.

Важно следовать рекомендациям производителя теплого пола и консультироваться с профессионалами, чтобы выбрать подходящие материалы для укладки поверх электрического теплого пола. Рекомендуется использовать специальные теплоизоляционные подложки или материалы, которые обеспечивают хорошую теплоотдачу и эффективность работы системы.

Что нельзя делать, если у вас дома система "теплый пол"?

При эксплуатации теплого пола важно учитывать несколько факторов, которые могут повлиять на его надежность и эффективность.

1. Не кладите тяжелые предметы поверх теплого пола. Теплообмен от кабеля, уложенного в стяжку, осуществляется через напольное покрытие. Если вы разместите тяжелые предметы, такие как мебель или крупные предметы интерьера, поверх теплого пола, это может нарушить теплообмен и привести к перегреву кабеля в этой зоне. Это может привести к короткому замыканию или повреждению системы. Поэтому не рекомендуется использовать тяжелые ковры или покрывала поверх теплого пола.
2. Будьте осторожны при перестановке мебели. Если вы решаете переставить мебель или провести работы в помещении, где уложен электрический кабель или нагревательный мат, следует быть внимательным. Рекомендуется проверить схему укладки теплого пола и избегать размещения тяжелой мебели или бытовой техники в зонах, где расположен кабель или мат.
3. Осторожность при проведении ремонта. При ремонте помещения, особенно при сверлении отверстий в полу или других монтажных работах, необходимо быть осторожным, чтобы не повредить электрический кабель. Это поможет избежать потенциальных повреждений системы теплого пола и обеспечит безопасность как вам, так и системе.
4. Внимательность при влажной уборке. Во время обычной уборки пола нет никаких проблем, но следует избегать излишней влажности, особенно в ванной комнате, где используется теплый пол. Хотя гидроизоляционные материалы используются при укладке теплого пола в ванной комнате, не рекомендуется допускать стояние воды на полу, чтобы избежать повреждения системы.

Соблюдение этих рекомендаций поможет обеспечить безопасную и эффективную работу системы теплого пола на длительный срок.

Основная причина, по которой Теплый пол Liberte не горит - у него удельная мощность одного погонного метра ниже в 2 раза, по сравнению со стандартными кабельными полами. Кроме того, двойная фторопластовая защитная изоляция. А фторопласт устойчив к плавлению (на него можно лить горячий асфальт 260 градусов).

ООО "Теплолюкс-Блр"

Акции, новости, полезная информация

Что такое сечение токоведущих жил греющего кабеля?

Сечение токоведущих жил — не просто геометрический параметр, а основа безопасности и долговечности системы электрообогрева.

Допустимое давление для греющего кабеля в напорных трубопроводах: технические границы применения

Критическое ограничение: максимум 5 атм (0.5 МПа) — стандартное давление в водосточных системах зданий и слабонапорных коммуникациях.

Как работает система обогрева кровли и водостоков Будет ли теплый пол обогревать комнату?

Эффективность как единственного источника тепла зависит от грамотного расчёта мощности, качества утепления помещения и корректного выбора оборудования. Разберёмся, как достичь желаемого результата в условиях белорусского климата.

Чем лучше обогревать дачу? Какое отопление для дачи самое экономичное?

При выборе системы отопления для дачи важно учитывать не только начальную стоимость оборудования, но и эксплуатационные затраты, доступность топлива и удобство использования.

Какие меры безопасности следует соблюдать при установке электрического тёплого пола

Электрические теплые полы состоят из нагревательных элементов, встроенных в пол, и требуют должного внимания и ухода. Проблемы могут возникнуть по самым различным причинам: производственные дефекты, неправильная установка, неправильная эксплуатация или природный износ. Важно понимать, что каждая проблема требует индивидуального подхода к решению.

• Отсутствие тепла — наиболее распространенная проблема, когда пол не нагревается. Это может быть связано с повреждением проводки или элементами системы управления.
• Неравномерный нагрев — может указывать на то, что некоторые участки нагревательных элементов неисправны.
• Постоянное отключение системы — часто свидетельствует о перегреве, что может привести к выходу из строя управления или самого нагревательного элемента.
• Деформация покрытия — может произойти в результате неправильной укладки или использования некачественных материалов.

Каждый из этих вопросов требует внимательного изучения и, в некоторых случаях, обхода очевидных решений, таких как просто замена термостата или проверка подключения к сети. Давайте подробнее рассмотрим методы диагностики и устранения каждой из этих проблем.

Отсутствие тепла

Введите тест на наличие напряжения в системе. Для этого необходимо использовать мультиметр. Если напряжение отсутствует, начните проверку блока питания и разъемов. Если же система работает, ولكن пол все равно не нагревается, проверьте термостат и проводку. Не забудьте также проверить уровень изоляции.

Неравномерный нагрев

Для диагностики этой проблемы проверьте, работают ли все секции нагревательных проводов. Используйте индукционный мультиметр для определения наличия совместимости и сопротивления каждого из элементов. Проверьте, не забиты ли секции мусором или лишними слоями изоляции.
