Если вы решили использовать комбинированный способ отопления дома, то есть провести теплый пол от центрального обогрева дома, то вам подойдет водная система. Для ее изготовления металлопластиковые трубы укладывают «улиткой» с шагом от 15 до 30 см. Такое распределение обогревательных элементов позволяет создать максимально экономичное и теплое устройство.

Перед укладкой теплого пола необходимо начертить план-схему, с ее помощью вы сможете разместить элементы системы максимально точно.

Сам процесс укладки мы описываем схематично так, как нюансы будут зависеть от того, как выглядит ваша схема. В любом случае, следуя нашим рекомендациям, вы сможете собрать систему самостоятельно.

Процесс укладки теплого пола от отопления должен проходить поэтапно

Как сделать теплый пол своими руками:

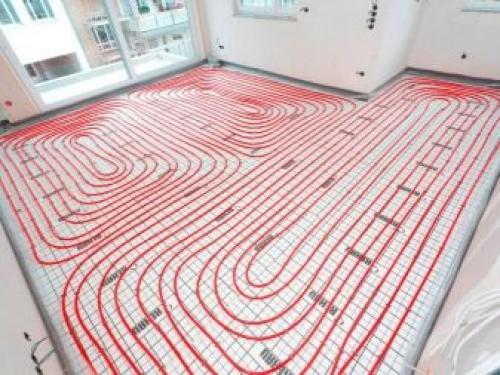

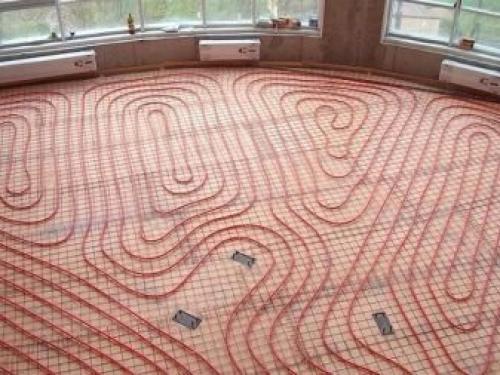

1. Согласно заранее подготовленной схеме трубы укладываются на пол. При этом желательно работать в паре, чтобы избежать стыков, через которые может случиться протечка. Трубы закрепляются пластиковыми держателями на армирующей сетке.
2. Конец трубы выводится к распределительному пункту и закрепляется в месте перехода пола на стену с помощью металлической гильзы. Далее система подключается непосредственно к распределительному пункту и наполняется водой и воздухом, чтобы проверить наличие протечек.
3. После того, как система будет установлена, ее необходимо залить стяжкой. При этом цементный слой должен покрывать теплый пол на 5 см.

После того, как ровный слой стяжки будет распределен поверх труб, его нужно оставить до полного высыхания. Обычно этот срок занимает от 3 до 4 недель. По истечению этого срока вы можете приступить к монтажу финишного покрытия.

Как сделать теплый пол под ламинат. Монтаж электрического теплого пола своими руками под ламинат

0

2224

Нагреваемый электрический пол создает неповторимую комфортную атмосферу в любой комнате вашего дома. Он может использоваться в различных типах помещений, например в ванных комнатах или в детских. Кроме того, нагреваемый электрический пол может накрываться любыми типами финишных покрытий для пола, например, чрезвычайно популярным у нас в стране ламинатом.

Теплый пол своими руками

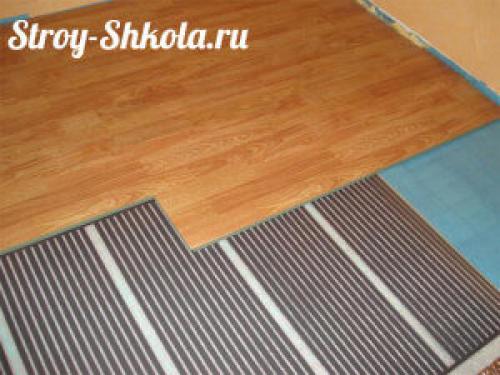

Теплый пол под ламинат очень подойдет, например, для детской комнаты. Ваш ребенок сможет играть на полу круглый год и вам не придется стелить дополнительные коврики или маты.

Нагреваемый пол под ламинатом, смонтированный в спальной позволит вам начинать свой день с самых приятных ощущений, встречая утро с ощущением ласкового тепла под босыми ногами.

Монтаж нагреваемого пола под ламинат вы вполне можете провести своими собственными руками, без привлечения мастеров-стройтелей. Рассмотрим алгоритм его монтажа.

Необходимые инструменты и материалы:

Собственно сам нагреваемый электрический пол.

Для монтажа нам понадобятся:

Собственно сам нагреваемый электрический пол.

В коробке вы найдете инструкцию по эксплуатацию, рулон нагреваемого электрического пола, электрические соединительные кабели, а также комплект изоляции из битума для защиты контактных зажимов.

Комплект теплого пола

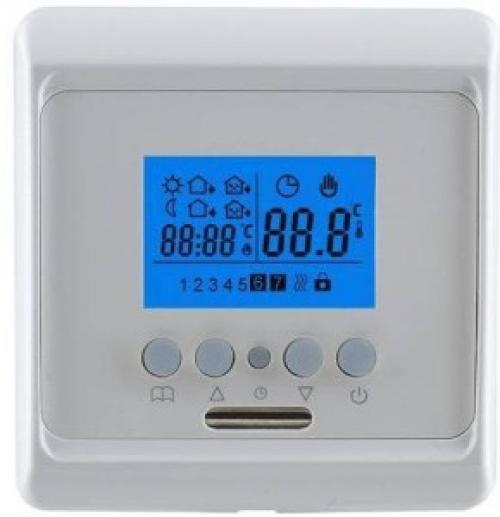

Терморегулятор — фото

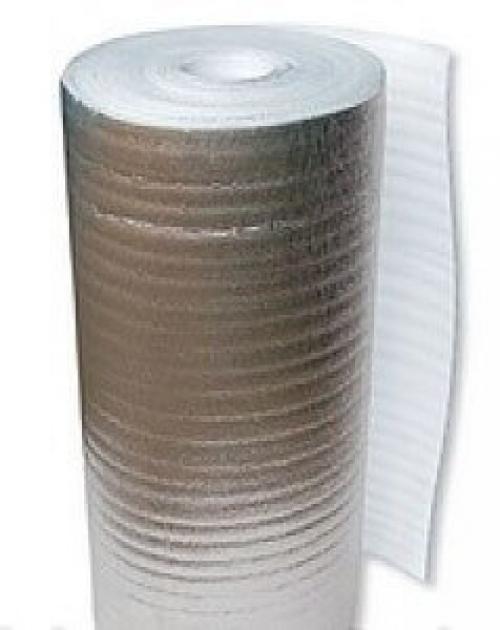

Теплоотражающая пленка для нагреваемого пола. Ее можно отличить по характерному фольгированному слою.

теплоотражающая пленка для нагреваемого пола — фото

Также запаситесь пленкой на основе полиэтилена или подложкой под ламинат, совместимой с нагреваемыми полами, скотчем, монтажным ножом, плоскогубцами и отверткой.

Необходимые инструменты

Проводим подготовительные работы

Рассчитываем площадь поверхности пола, ту часть, на которую мы будем укладывать нагревательную пленку. Не стоит размещать пленку под низкостоящими стационарными предметами мебели.

Раcсчитываем площадь поверхности пола

Вы можете составить чертеж вашего будущего теплого пола на миллиметровой бумаге.

Опередите в каком месте будет располагаться терморегулятор вашего теплого пола.

Расположение терморегулятора для теплого пола

Укладываем теплоотражающий материал

Для повышения уровня теплоизоляции вашего помещения размещаем на полу теплоотражающий материал.

Размещение теплоизолирующего материала

Фиксируем теплоотражающий материал с помощью степлера или металлизированного скотча.

Крепление теплоизоляции

В любом случае полосы теплоотражающего материала между собой необходимо также скрепить скотчем.

Крепление теплоизоляционного материала между собой

Вот так выглядит поверхность пола, покрытая теплоотражающим материалом, скрепленным скотчем.

Поверхность пола на данный момент

Укладка электрического теплого пола

Расстилаем термопленку согласно разработанной схеме укладки. Обратите внимание, что медная полоса на термопленке должна находиться внизу.

Расстилаем термопленку по поверхности пола

При необходимости, отрезаем куски термопленки в местах, указанных производителем.

Обратите внимание как правильно обрезать термопленку

Размещаем отрезанные листы согласно разработанной схеме укалдки.

Фото — размещение нагревательных элементов теплого пола

Подключаем изоляцию

Теперь листы термопленки, разложенной по полу необходимо подключить к электрическим кабелям и провести изоляцию мест расположения электрических контактов.

Изоляция контактов нагреваемого электрического теплого пола представляет собой специальные битумные наклейки, разделяющиеся на две части.

Изоляция контактов

Изолируем с помощью битумной наклейкой места, где вы произвели разрезание медной шины.

Как сделать теплый пол в деревянном доме. Устройство пола без стяжки

В основном, вопрос устройства тёплого пола по деревянным сборным основаниям возникает в индивидуальных домовладениях. В квартирах все перекрытия бетонные, и применить такую технологию может понадобиться разве что при нежелании во время ремонта снять старый деревянный настил или паркет. А в домах, даже если полы первого этажа и устроены в виде бетонной стяжки по грунту, междуэтажные перекрытия в подавляющем большинстве – даже в кирпичных домах, конструируются из балок.

Даже если балки стальные, верхний слой перекрытия будет деревянным

Полы первого этажа тоже часто делают на балках

Укладка нагревательных элементов между лагами

Вариант устройства тёплого пола поверх перекрытия

1. Такая конструкция представляет собой многослойный сэндвич, верх которого является черновым полом вышерасположенного помещения. Если дом только строится, греющие элементы можно заложить внутрь этого пирога; если уже эксплуатируется, нагрев пола можно организовать и не снимая листовой настил.
2. Слойность конструкции может быть разной и зависит как от структуры перекрытия в целом, так и от вида напольного покрытия, которое предполагается уложить на финише. И заметьте, это совсем не обязательно должна быть доска, ковролин или какие-нибудь декоративные стружечные плиты. Это вполне может быть и керамика, которая при правильной подготовке основания отлично укладывается и на дерево.
3. С таким же успехом под любое покрытие можно монтировать греющие элементы, и от их разновидности зависит выбор той или иной технологии укладки. Можно, например, предусмотреть традиционную мокрую стяжку, по которой очень удобно монтировать не только керамическую, но и кварцвиниловую плитку. И дело даже не столько в удобстве, сколько в лучшей способности слоя раствора аккумулировать и передавать тепло.

Как сделать теплый пол в ванной. Как укладывать обогреваемые полы в ванной

Самостоятельно сделать водяной теплый пол в ванной комнате не так уж и сложно, особенно после получения всех необходимых разрешений на изменение системы отопления. Достаточно следовать основным этапам монтажа.

• Подготовительные работы – на этом этапе меняются водопроводные и канализационные стояки. Рассчитывается схема укладки будущего теплого пола. Приобретаются комплектующие и расходные материалы.
• Устройство гидроизоляции пола в ванной комнате или душевой – для этого используют специальную пленку или еврорубероид. Чтобы создать прочный защитный слой, стыки между гидроизоляцией обрабатывают паяльной лампой или строительным феном. Крайне важно создать надежную защиту от проникновения влаги. В случае протечки конструкции пола, вода потечет к соседям этажом ниже. Гидроизоляция в данном случае будет единственным, что не даст в многоквартирном доме сразу же протечь воде к соседям.
• Черновой слой – качество пирога теплого водяного пола зависит в первую очередь от стяжки. Основание заливают с использованием керамзита или мелкого щебня. Основание заливается по маякам. После заливки полов в ванной, необходимо выдержать как минимум 5-6 дней до продолжения работ. Все это время потребуется смачивать пол водой, чтобы бетон не растрескался.
Фольгированный слой – чтобы укладка пола в ванной комнате с водяным подогревом поверхности имела максимальную теплоотдачу, понадобится создать своеобразный экран, предотвращающий тепловые потери. В индивидуальном доме для этого можно использовать как экструдированный полистирол, так и любую другую теплоизоляцию. Одновременно выполняется утепление полов. Для квартиры, где критичным является уменьшение высоты потолков, стелют фольгированную теплоизоляцию.
• Прокладка труб – водяной контур монтируется либо на специальную армирующую сетку, или на стирольную подложку. Фиксация труб осуществляется с помощью хомутов или специальной планки. Предварительно необходимо рассчитать пол и выбрать подходящую схему отопления.
• Заливка второго слоя стяжки . Технология укладки требует использовать для этой задачи специальные клеевые растворы с присадками, позволяющими выдерживать постоянные перепады температуры.
• Финишная отделка – обычно теплые полы в ванной комнате делают под плитку.

Бюджетный теплый пол своими руками. Расчет и разработка схемы напольного отопления

Чтобы правильно смонтировать теплый пол под стяжку своими руками, учтите ряд важных моментов и требований:

• максимальная температура финишного покрытия – 26 градусов, более горячая поверхность часто вызывает у жильцов дискомфорт и ощущение духоты;
• соответственно, вода в половых трубах нагревается максимум до 55 °С, так что напрямую к центральному отоплению квартиры подключаться нельзя;
• под стационарной мебелью, например, гарнитуром на кухне, обогрев пола не делается;
• длина трубы одного контура не превышает 100 метров (оптимально – 80 м), иначе получите неравномерное распределение тепла, чрезмерное остывание воды и расходы на более мощный циркуляционный насос;
• чтобы соблюсти предыдущее правило, комнаты большой площади делятся на 2—3 греющих плиты, между которыми устраивается деформационный шов, как показано на рисунке.

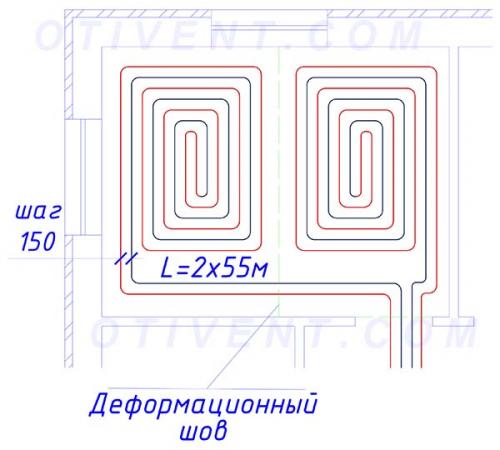

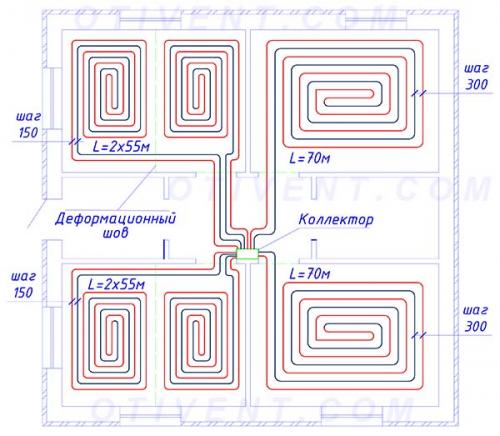

В данном случае общая протяженность нагревательной нитки составила 110 м, поэтому стяжка поделена на 2 плиты с деформационным стыком посередине

Сначала предложим более правильный, хотя и сложный вариант проектирования. Ознакомившись с нашей инструкцией, рассчитайте отопительную мощность любым из 3 способов – по объему, площади либо теплопотерям помещения. Затем определите схему укладки, диаметр и расстояние между соседними трубами, учитывая термическое сопротивление покрытия, – ламината, линолеума либо кафельной плитки.

Примечание. Методика вычисления шага укладки труб под плитку и другие виды покрытий разъясняется в следующем руководстве.

Изложим упрощенный вариант разработки схемы, практикуемый многими строителями:

1. Если вы проживаете в регионах с холодным климатом, укладывайте трубу с интервалом 10 см. Для средней полосы и юга шаг принимается равным 15 см, в ванной под кафель достаточно 200 мм.
2. Считаем длину трубопровода на 1 комнату. При расстоянии между нитками 100 мм на квадратный метр ляжет 10 м трубы, при шаге 15 см – 6.5 м. п. Если общая протяженность превысит 100 м, разбиваем площадь на 2 равных части – два отдельных греющих монолита.

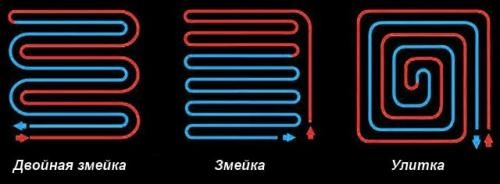

3. Среди существующих схем укладки — «улитка» и «змейка» — новичку лучше выбрать последнюю – ее проще монтировать.
4. Определяем число нагревательных контуров и подбираем коллектор с соответствующим количеством выводов. Более дешевый вариант – делаем гребенку самостоятельно.
5. Размещаем коллектор в удобном месте жилища (например, коридоре). Рекомендуется выдержать одинаковое расстояние до всех помещений, пример смотрите на чертеже одноэтажного дома.
6. Трубы в коридоре наверняка лягут слишком близко – их надо утеплить полиэтиленовым рукавом.
7. Обязательно предусматриваем в полу двухтрубную разводку от котла к радиаторам отопления.

Как сделать теплый пол в частном доме. Устройство водяных теплых полов в частном доме на бетонной стяжке

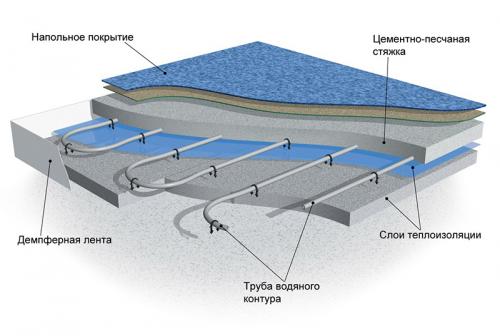

Организация водяной системы предполагает укладку труб для подачи теплоносителя непосредственно в бетонную стяжку. Можно использовать песчано-цементный раствор, но с той схемой системы теплых полов в частном доме, которая приведена выше, он совместим значительно хуже. Устройство конструкции будет следующим (по мере монтажа):

• Бетонная стяжка или плита перекрытия;
• Гидроизоляционный материал. Если водяной пол в доме стелется на перекрытие, тогда изоляционный слой можно не укладывать, ведь близости грунтовых вод нет;
• Теплоизоляционный материал. Рекомендуют использовать пенополистирол, но можно стелить и пенопласт. Но нужно учитывать, что пенопласт будет подвергаться нагрузке минимум 20-23 кг/м2. Значит, его плотность должна быть больше 20 кг/м3. Во избежание деформаций лучше купить плиту плотностью не менее 35 кг/м3 и даже больше.

Важным моментом в выяснении вопроса, как делать теплые полы в частном доме, является корректный выбор материалов для напольного пирога. Его делают с учетом нагрузок и эксплуатационных норм. Поэтому если в качестве теплоизоляции будет выбран более практичный пенополистирол, его толщина должна быть свыше 20 мм. Лучше выбрать плиту толщиной 115 мм, иначе придется решать проблему, как сделать теплый пол в доме более эффективным. Чем толще изоляционный материал, тем меньше утечек тепла будет наблюдаться. Плотность плиты — 32-45 кг/м3 и более;

• Гидроизоляция. Отличным вариантом для теплого пола в частном доме будет полиэтилен, который раскатывается по поверхности в два слоя. Толщина материала — 110-155 мкм;
• Арматурная сетка с диаметром прутка 4 мм. Ее крепление выполняется к бетонной стяжке или перекрытию, а не изоляционным материалам. Иначе неподвижность системы гарантировать нельзя;
• Трубы. Разбираясь с тем, как сделать теплый пол в частном, поинтересуйтесь понятиями — материалы производства труб, диаметр труб и длина контура. Оптимальным изделием считается труба диаметром 16 мм (при обслуживании площади свыше 50 м2). При таком изделии длину контура нужно делать в пределах 70-90 м. Если помещение больше, укладывают 2 и более контура или покупают трубы большего диаметра. Для параметра 17 мм длина контура 90-105 м, для параметра 20 мм — 120 мм.

Известная технология укладки теплого пола водяного в частном доме предполагает и расчет шага монтажа труб. Он может варьировать от 10 до 30 см. В самых холодных зонах его рекомендуют делать не более 100-150 мм, в центральных зонах — 200-300 мм. Чем меньше шаг, тем теплее в зоне. Но при организации системы отопления в частном доме в полу стоит помнить, что трубы, например, из металлопластика изогнуть будет без изломов и перегибов крайне сложно. Поэтому схему укладки, количество контуров и шаг стоит тщательно продумать;

• Бетонная стяжка. После крепления труб для теплоносителя пластиковыми хомутами к арматурной сетке (используют от 2 до 4 хомутов на погонный метр) основание заливается бетоном. Толщина слоя должна быть не менее 50 мм (расчет от верхней поверхности трубы) при использовании труб диаметром 16 мм. Допускается толщина в 10 см. Если вы ищите ответ на вопрос, как сделать водяное отопление пола в частном доме своими руками по схеме с применением труб большего диаметра, значит, учитывайте, что слой стяжки должен быть больше. Но тогда и уровень пола подымится;
• Подложка. Устраивая теплые водяные полы в частном доме, лучше использовать толстый картон, пробку, вспененный полиэтилен. Они экологичны и не выделяют запахов, токсинов при воздействии высоких температур;
• Отделочное напольное покрытие. Правильно смонтированный водяной теплый пол в доме отлично сочетается с керамической плиткой, ламинатом, паркетом, линолиумом.

Таким должно быть устройство теплого пола в частном доме и квартире — технология монтажа и материалы не изменяются. Минимальная высота напольного пирога составит 140-150 мм, но может быть и больше. Если поднятие уровня пола на эту высоту кажется нецелесообразным, разумнее устанавливать иные виды теплых полов в частном доме — кабельный, инфракрасный пленочный, термоматы.

Электрический теплый пол своими руками. Тонкости монтажа электрического теплого пола

Последнее десятилетие огромную популярность стала иметь система теплых полов. Ведь ее установить возможно своими руками без помощи специалистов. Также это эффективный способ создания комфорта в загородном доме или квартире.

Виды

Выбор типа системы электрического отопления пола зависит от того, каким будет обогрев (основной или дополнительный). Также необходимо учитывать размер помещения и напольное покрытие.

Кабельный

Данный вариант теплого пола намного раньше был изобретен, чем остальные виды. Представляет собой провод (кабель), благодаря которому происходит обогрев. Такой теплый пол бывает двух видов – непосредственно кабельный и нагревательные маты.

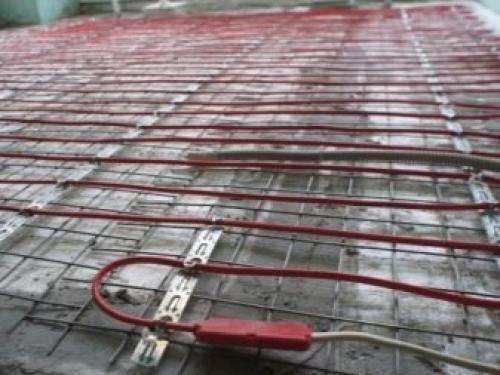

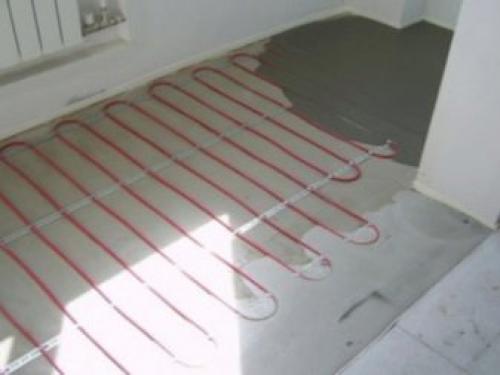

Кабельная система отопления, как понятно из названия, основывается на нагревании кабеля. Система состоит из терморегулятора, температурного датчика и провода, имеющего двойную изоляцию. Это самый трудоемкий вариант отопления, ведь его монтировать необходимо в цементную стяжку.

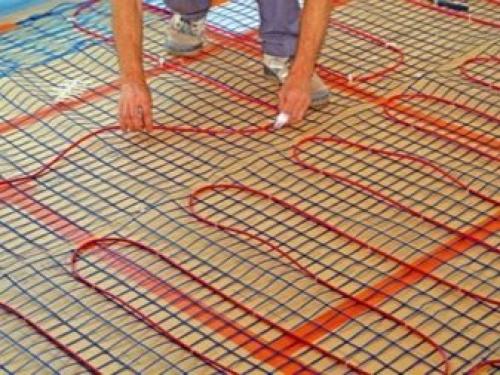

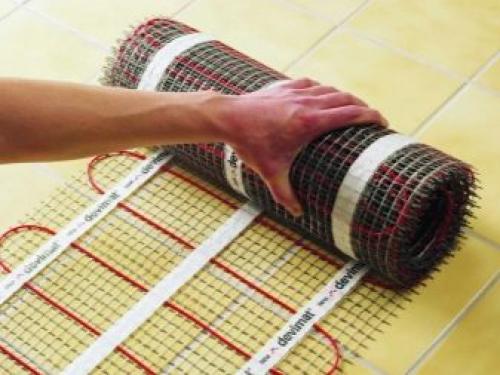

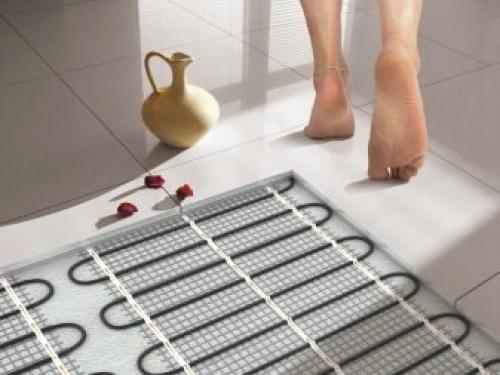

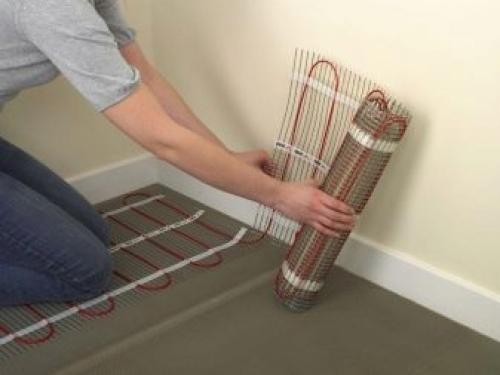

Нагревательные маты – это стекловолокнистая сетка, на которой уже закреплены электронагревательные элементы (кабели). Преимуществом матов является то, что за установить их можно без особых усилий. Достаточно лишь уложить на основание нагревательные маты и подключить к сети.

Пленочное покрытие на основе инфракрасной пленки

Пленочное покрытие – это термопленка, состоящая из углеродной основы. В качестве нагревательного элемента выступает сплав меди и алюминия. Все элементы параллельно соединены и запаяны в пленку. Такое отопление не требует применения цементной стяжки, а финишное покрытие наносится прямо на пленку.

Плюсы и минусы

Электрический теплый пол отличается рядом весомых преимуществ:

1. Возможно его использование как основного, так и вспомогательного источника отопления;
2. Нагрев поверхности происходит равномерно;
3. Возможность установки с различными напольными покрытиями (линолеум, ламинат, керамическая плитка);
4. Можно самостоятельно регулировать температуру как во всей квартире, так и в отдельных частях;
5. Это экологически чистая продукция, которая не наносит вреда здоровью;
6. Длительный срок эксплуатации;
7. Не занимает полезного места в жилом помещении, тем самым вид интерьера не изменяется.

Минусы:

1. Высокая стоимость продукции;
2. Нельзя использовать такой обогрев под паркет или половую доску, так как под воздействием высоких температур древесина деформируется;
3. Кабели создают электромагнитное поле;
4. При неправильном монтаже появляется риск поражения электрическим током.

Особенности установки

Имеется три способа установок электрического пола:

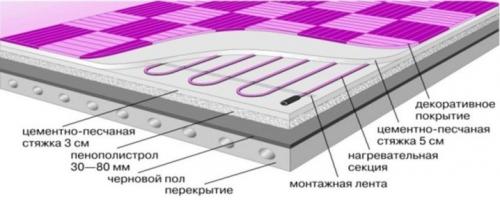

• Установка в слой стяжки с последующим покрытием напольным материалом;
• Укладка поверх самой стяжки под плитку;
• Монтирование системы под напольное покрытие (пленочное отопление).

Первый способ укладки используется для жилых помещений. В этом случае рекомендована установка кабельных теплых полов. Под систему отопления монтируется слои гидроизоляции и теплоизоляции.

Монтаж состоит из нескольких этапов:

• Укладывание гидроизоляционного материала;
• Монтаж теплоизоляции;

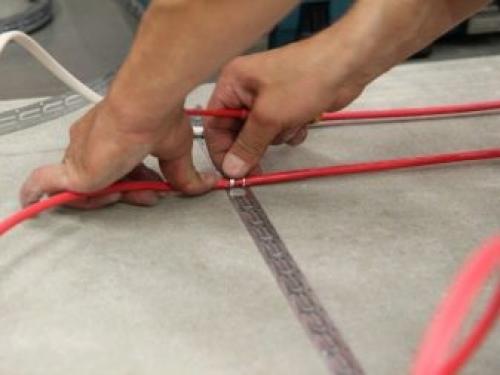

• Закрепление нагревательных кабелей;
• Создание стяжки.

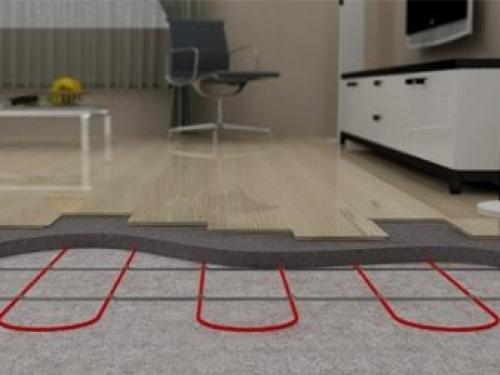

При установке электрического теплого пола (ЭТП) под ламинат, деревянное покрытие и линолеум используют пленочное отопление (инфракрасную пленку). Инфракрасные лучи эффективно проходят через материалы и прогревают поверхность пола.

Технология выполнения монтажных работ:

• Необходимая поверхность накрывается фольгированным материалом;
• Если есть необходимость, то дополнительно создается гидроизоляция;
• Установка нагревательных элементов (инфракрасная пленка);
• Проверка электросистемы обогревательного элемента;
• Нанесение финишного покрытия.

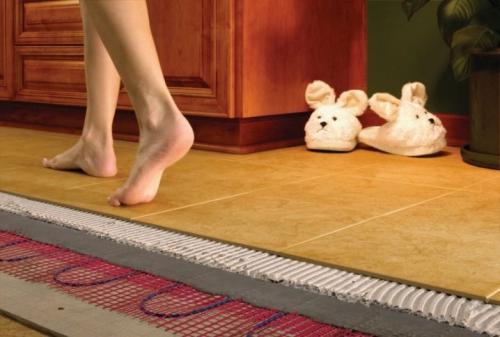

Под кафель устанавливают электрокабели и нагревающие маты. Плюсом нагревающих кабелей является то, что возможно самостоятельно определить шаг укладки (интервал между кабельными шнурами). Электронагревательные элементы закрепляются с помощью монтажной ленты.

Подготовка основания

Правильно подготовленное основание для укладывания электрического пола является показателем качества будущего напольного покрытия.

Алгоритм работ:

1. Основание должно быть чистым и ровным. Фундамент очищается от загрязнений и, если есть необходимость, выравнивается с помощью цементной смеси. Трещины и прощелины тщательно заделываются. Бетон и керамогранит выравнивается при помощи шлифовальной машины.
2. Измерение помещения. Правильно выполненные замеры помогают ускорить процесс монтажа системы.
3. Грунтовка поверхности чернового пола. Грунтование позволяет лучше скрепить основание с цементной стяжкой.
4. Далее укладывается гидроизоляционный слой при помощи полиэтилена, который должен заходить на стену на 10 см.
5. Размещение по периметру основания демпферной ленты. Она предназначается для равномерного распределения тепла по поверхности.

Как рассчитать материал и мощность?

Необходимо знание коэффициента мощности для того, чтобы узнать, достаточным ли будет обогрев помещения. Также это позволяет правильно определиться с размером и количеством материала.
