Как сделать заземление в доме.
Хорошо известно, что защитное заземление в частном жилом доме делается с той целью, чтобы обезопасить жильцов от поражения электрическим током при возникновении неполадок в сети.
Классическим примером такого повреждения является известное всем нам замыкание проводника, находящегося под напряжением, на токопроводящий металлический корпус оборудования (стиральной машины, например
. Причиной этому может стать случайное повреждение изоляции токонесущего проводника, в результате чего открытые части бытового оборудования оказываются под опасным для жизни человека напряжением 220 вольт.
В том случае, если корпус вашего бытового прибора включён в цепь специального защитного заземления - защита от поражения вам обеспечена (по крайней мере, степень поражения током заметно снижается.
Заземление корпусов бытового оборудования выполняется путём непосредственного подключения их к цепи защитного заземления (к контакту PE), эффективность действия которой в значительной мере определяется установленным в данной сети устройством заземления.
Обустройство защитного заземления.
Внимание! Только в том случае, если вы решили основательно разобраться в том, как сделать заземление в доме своими руками - вам следует для начала ознакомиться с составом всей системы электрической защиты в целом.
Система защитного заземления состоит из нескольких составляющих, причём от качества монтажа каждой из них зависит то, насколько эффективно будет осуществляться эта защита.
В систему заземления входят:
Главная заземляющая шина (ГЗШ);.
Система заземляющих проводников;.
Заземляющее устройство.
Рассмотрим каждую из этих составляющих по отдельности.
Для реализации рассматриваемых нами защитных мер ещё до ввода в дом питающего кабеля вам необходимо будет организовать так называемую трехпроводную схему подключения, основными составляющими которой являются следующие проводники:
"Фазовый" - L;.
"Нулевой" (рабочий) - N;.
"Нулевой" (защитный) - PE.
Первые два провода используются для подводки питающего напряжения 220 вольт, а последний - для подключения защищаемого оборудования (контакт под этот провод размещается обычно в вилке питающего шнура прибора.
Поскольку ответвление от воздушной линии (ВЛ) к вашему дому делается обычно при помощи двухжильного кабеля (имеющего лишь две жилы - L и PEN) - вам необходимо будет организовать упомянутую трёхпроводную систему питания на вводе в дом.
Делается это обычно по методу "Расщепления" подходящего от линии PEN проводника на отдельный проводник N и защитный проводник PE. Такое расщепление делается, как правило, в шкафу ввода питания (на ГЗШ. К этой шине подключаем не только подходящий от ВЛ объединённый PEN - проводник, но также подводим и специальный заземляющий проводник, идущий от заземлителя т. е. организуем так называемое повторное заземление.
И уже от этой шины (ГЗШ) делается разводка на отдельную нулевую защитную шину pе и на рабочую - N. взятые вместе с фазной шиной L эти последние и образуют нужную нам трёхпроводную сеть, которая затем разводится по всему вашему дому.
Изготовление заземляющего устройства.
Согласно требованиям пуэ в части организации защитного заземления это устройство должно состоять из углублённого в землю заземлителя и комплекта специальных заземляющих проводников.
Заземлителем называется особая конструкция, состоящая из металлических профилей или прутьев, которые обычно забиваются или закапываются в землю на такую глубину, которая обеспечивала бы высокую эффективность работы системы.
Вы можете обойтись вообще без подобного устройства, но это возможно лишь при наличии на вашем участке металлических объектов, способных служить естественными заземлителями (металлические трубы, конструкции из железобетона и т. п. . в этом случае заземляющий проводник, представляющий собой медный провод толщиной 6 мм, крепится непосредственно к выбранному вами объекту (путём сварки, например).
И только в случае отсутствия таких объектов вам придётся изготовить устройство самостоятельно; причём в основе такой конструкции должен лежать геометрически правильно оформленный каркас из прутьев (профилей.
Монтаж устройства на местности производится, как правило, в такой последовательности:
1 по углам размеченного на земле правильного треугольника (длина стороны - 1, 3 метра) строго вертикально забиваем три профиля длиной 1, 7-2, 0 метра.
2 свариваем их между собой толстым металлическим прутком.

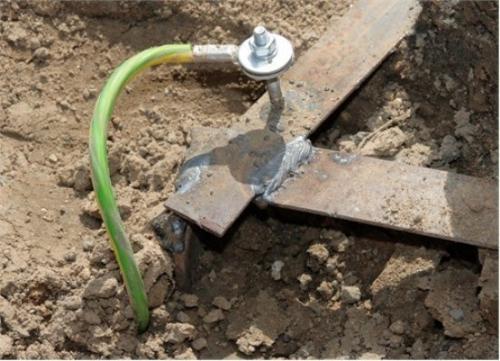

3 с помощью резьбового соединения (сварки) присоединяем к устройству заземляющий проводник.
Всё - теперь наш заземлитель готов. После этого второй конец заземляющего проводника прокладываем до ввода в дом (поближе к распределительному щитку) и крепим его на ГЗШ подобным же образом. Сюда же подводим PEN проводник, идущий от воздушной линии.
В результате несложных расключений на выходе ГЗШ получаем электрическую разводку, состоящую из трёх жил (фаза L и отдельные PE и N - проводники.
