Как установить двойную розетку. Монтаж электрической части: как собрать розетку

Освободите порядка 10 см провода от наружной изоляции для удобства работы. Если провода недостаточно (актуально при замене розеток), его следует нарастить. Не стоит скручивать провода, это чревато нагревом и возникновением возгорания.

Лучше всего соединять провода специальными клеммами, также допустима пайка. Зачистите окончания жил от изоляции на 1-1,5 см.

Определите фазу, ноль и провод заземления. Обычно провода имеют разную расцветку. Ноль обычно имеет голубую изоляцию, заземление – желто-зеленую, фаза – коричневую.

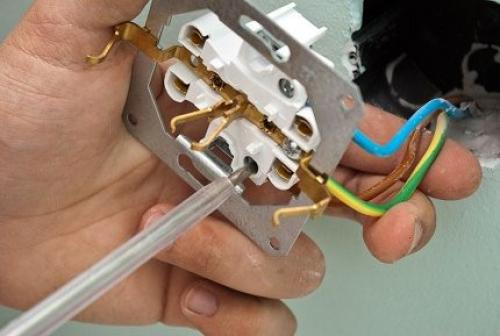

Прикрутите провода к соответствующим клеммам. В двойной розетке используется только один кабель, проводами которого подключаются оба выхода.

Далее следует зафиксировать розетку в подрозетнике комплектными крепежами и установить лицевую панель. На этом монтаж двойной розетки считается завершенным.

Разметка стен

Прежде, чем приступить непосредственно к подключению, следует определиться с возможностью и правильностью принятого нами решения. Для этого следует определить сечение подходящего провода, номинальный ток автоматического выключателя, который питает данную группу, а так же отсутствие запретов на установку розеток в помещении данного типа.

Перед тем, как установить тройную розетку в уже работающую группу электрической сети, следует определиться, выдержит ли автоматический выключатель дополнительную нагрузку. Для этого нам необходимо посчитать возможный номинальный ток в розетке. Делается это путем суммирования номинальных токов самых мощных потребителей электрической энергии, которые могут быть подключены в данной розетке.
Если мы знаем только номинальную мощность этих приборов, то считаем номинальный ток, исходя из формулы I=P/U×cosα.Где I – номинальный ток, Р – номинальная мощность прибора (обычно указывается в паспорте или на корпусе прибора) и cosα – коэффициент мощности электроприбора (найти его значение вам должна помочь инструкция по эксплуатации прибора, но если вы его не нашли, то можно принять равным 1).

Двойная розетка размеры. Какие бывают двойные розетки.

И двойные электрические розетки не обошла стороной серия модификаций, в принципе как и обычную розетку. Так что двойная розетка встречается различных видов и претерпела множество модификаций.

Виды двойных розеток:

наружная;
внутренняя;

А виды подразделяются на разновидности:

встраиваемая;
навесная;
накладная;

А модификации двойных розеток бывают следующие:

двойная розетка с заземлением;
двойная со шторками (защита от детей);
розетка двойная с заземляющим контактом с защитой с рамкой;
розетка двойная без заземления с рамкой,
розетка электрическая VDI - двойная…

И это далеко не весь список!!!

Тут ещё такое дело, что двойные розетки разделяются и по классам, и типам. Для тех, кто еще не знает, сообщу:

- у розеток существует свой тип с буквенной маркировкой.

Ну, например (тип двойных розеток) :

тип А - это американская двойная розетка;
тип В - это розетка с заземлением и так далее.

*Про типы электрических розеток: одинарных, двойных, тройных, можно почитать в материале - « электрические розетки *».

Так же розетка подразделяется на классы, в зависимости от цены и производителя, а так же от материала из которого она изготавливается:

стандартная розетка двойная;
полярная двойная розетка;
двойная розетка на заказ;
накладная.

*Лучше покупать, конечно, обычную двойную розетку, без каких-либо модификаций или в крайнем случае, двойную розетку с пружинным выбрасывателем вилки. Ну на края - с защитными шторками!

Размеры двойной электрической розетки.

Как подключить двойную накладную розетку Viko. Выключатели и розетки Viko - монтаж кабеля

Viko или Vi-ko - бюджетное решение по многим вопросам электрики (выключатели, розетки, боксы, автоматы, светильники и т.д.). Производитель, если не ошибаюсь - турецкая компания Viko Elektrik .
Качество продукции можно назвать хорошим. Есть конечно и косяки, но в общих чертах всегда хорошие полимерные корпуса изделий и аккуратно собранная начинка.
В этой небольшой заметке речь пойдёт о специфических розетках и выключателях Viko с зажимным механизмом крепления кабеля. Короче говоря, если вы вдруг купили розетку, раскрутили корпус, а там внутри нет привычного винтового крепежа в контактах, то сразу впадать в панику не стоит. Это - зажимы.

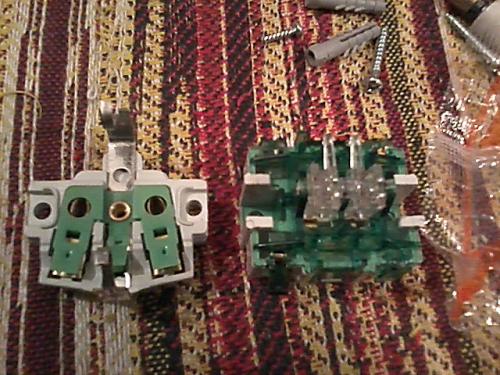

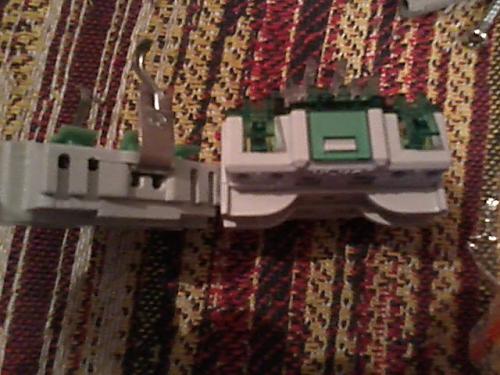

Раскурочиваем двойной блок Viko "розетка + выключатель":

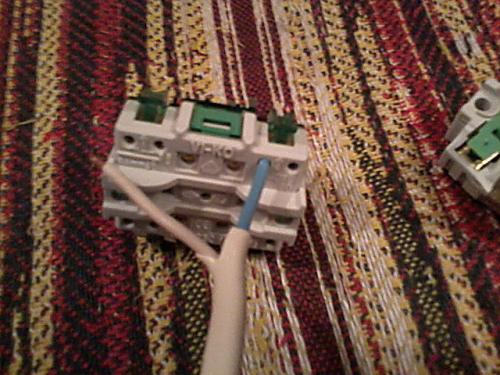

Переворачиваем и смотрим, куда же крепятся провода (кабели):

Как видно на фотографии, в розетке Viko на каждый контакт (фаза и ноль) предусмотрены два одинаковых отверстия. Вставлять кабель можно в любой. Они здесь - для удобства параллельных соединений.
Вверху у каждого контакта есть пластмассовая защёлка (на фото - зелёного цвета). Если на неё сильно нажать, то кабель освободится:

Это не "система нипель", как сначала показалось. Кабель очень хорошо удерживается в клеме, только при покупке интересуйтесь, на какое сечение рассчитана розетка или прикиньте по её мощности (например, розетка на 10А - 1-1.5мм кабель).

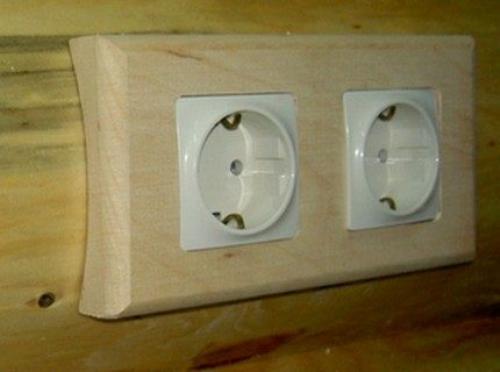

Двойная розетка в два подрозетника. Двойная розетка – это вынужденная мера?

Отвечая на этот вопрос, мы говорим твердое «Да»! Двойная розетка – это действительно вынужденная мера. Гораздо лучше иметь две отдельные розетки, объединенные под общей рамкой, чем одну двойную. Попробуем аргументировать это утверждение.

Механизмы современных розеток и выключателей монтируются в стандартных монтажных коробках диаметром 68 мм и глубиной 40 мм или 60 мм (увеличенной глубины). Последние используются для того, чтобы за механизмом можно было еще и разместить элементы коммутации, что позволяет избавиться от распределительных коробок. Монтажные коробки также часто называют подрозетниками. Такое определение ошибочное, но оно настолько вошло в обиход, что бороться с этим бесполезно.

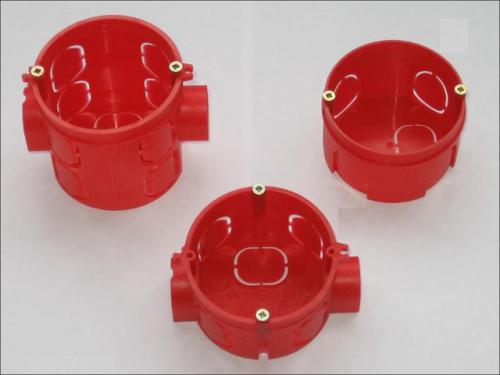

Различные виды монтажных коробок

Коробки делают из пластика, на боковых поверхностях и сзади имеются перфорированные отверстия для ввода кабеля, которые в нужном месте легко вырезаются ножом. Сбоку коробок могут быть «уши» — выступы, которыми можно соединять коробки вместе. Внутри «ушей» в дальнейшем легко прокладывать провод. Соединенные «ушами» коробки имеют стандартные межцентровые расстояния в 71 мм. Это позволяет монтировать механизмы розеток, выключателей, диммеров и других устройств рядом.

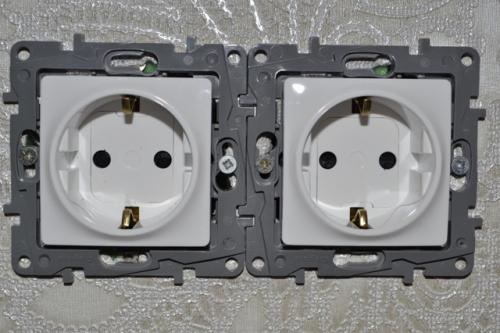

Механизмы двух розеток, смонтированных в двух монтажных коробках с межцентровым расстоянием в 71 мм

А потом закрывать их единой рамкой на два места. Если бы каждая розетка монтировалась со своей рамкой, то монтажные коробки пришлось бы «раздвигать» на бо́льшее расстояние и между ними была бы щель, что не так эстетично.

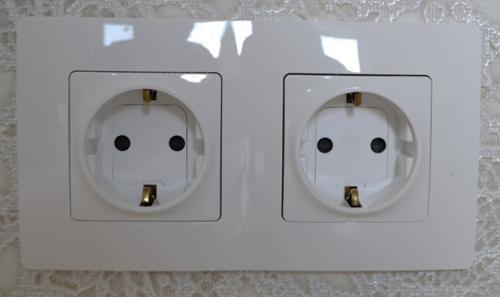

Те же розетки, но уже под одной рамкой

Теперь стоит определиться с некоторыми понятиями. Розетки, в которых два отдельных механизма монтируются в своих монтажных коробках, а потом они объединяются под одной рамкой называют сдвоенными или блок из двух розеток. Рассмотрим, что такое двойная розетка. Основным ее отличием является то, что две контактные группы для двух розеток монтируются в одном механизме, размещенном в одной монтажной коробке . Состав механизма можно увидеть на следующем рисунке.

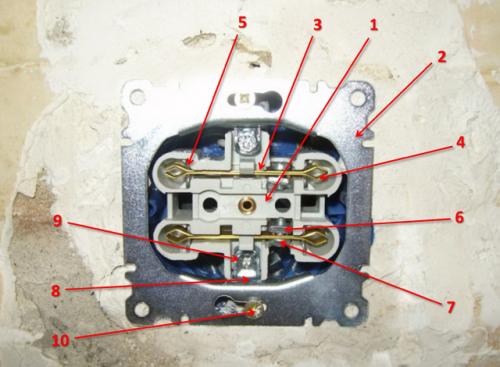

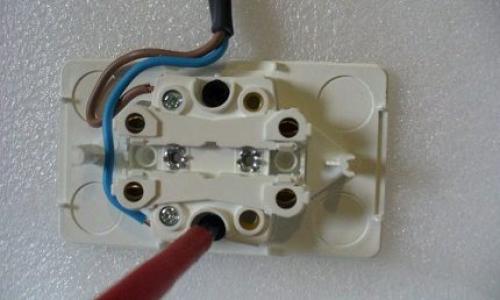

Устройство двойной розетки без заземляющего контакта

Основная деталь механизма розетки – это корпус (1), который делается из термостойкого пластика. Ранее можно было встретить керамические корпуса, однако, сейчас это либо редкость, либо очень дорого. К корпусу присоединен суппорт (2), который «отвечает» за точное позиционирование розетки на плоской поверхности стены и крепление механизма к монтажной коробке при помощи саморезов (10).

Электрическая часть розетки состоит из шины (3), представляющей собой две сложенные вместе и соединенные латунные пластины, которые укладываются в пазы корпуса. На концах шины пластины «расходятся» образуя лепестковые контакты (4), отвечающие за надежный контакт с цилиндрическими штырями штепселя (вилки). Хоть и латунь и является упругим материалом, но все равно со временем соединение может разбалтываться, нарушая контакт. Для предотвращения этого явления в хороших розетках ставят пружинные скобы (5). Контакт с проводом обеспечивает квадратная гайка (6), прижимающая его к шине при помощи винта (7). Зачищенный провод заводится с задней части корпуса через специальные отверстия.

Крепление и центрирование механизма розетки в монтажной коробке кроме саморезов (10) осуществляется двумя подпружиненными лапками (8), которые имеют острые концы. При вращении винтов 9 по часовой стрелке (закручивании) лапки-фиксаторы раздвигаются в стороны и упираются в рельефную внутреннюю поверхность монтажной коробки, надежно фиксируют механизм.

Как подключить розетку 4 провода. Стандарты и схема подключения

Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:

В большинстве случаев используется второй вариант — «B». Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.

Например на Unica:

протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.

“A” – к нижней цветовой маркировке

Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:

На другой стороне:

Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.

Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

Отрезок без изоляции должен быть минимальной длины. Все эти повивы, делаются не с проста. Их точное количество на 1 метр кабеля строго рассчитано и регламентируется.

Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.

Далее вставляете в контактные пазы по цветам все провода.

После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.

Розетка фактически уже подключена. Осталось ее вставить на место в суппорт.

Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.

Когда вы захлопываете крышку, ножи автоматически прорезают изоляцию и образуется контактное соединение. В инструкции таких марок нередко указывают, что при подключении провода, использование специальных обжимок-кроссователей запрещено.

Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.

Далее устанавливаете лицевую панель и декоративную рамку.

Установка двойной розетки schneider electric. Типы двойных розеток

Основными элементами электророзетки выступают внешний защитный корпус и рабочая часть, включающая основание и контакты.

Они соединены между собой винтовыми клеммами – зажимами, необходимыми для подключения кабеля электрооборудования.

Единственным недостатком двойных розеток является то, что через них проблематично подключать одновременно два высокомощных потребителя электроэнергии

Существует ошибочное мнение, что двойные розетки идентичны собранным или сдвоенным моделям и представляют собой несколько расположенных впритык друг к другу независимых устройств, объединенных между собой шлейфами.

Если выполняется подключение двойной розетки к одному питающему контуру, то электромонтажные работы проводятся по схеме, схожей с подсоединением одноместной. Разница лишь в последовательном подключении двух контактных пар в пределах электроустановочного изделия

Технический прогресс не стоит на месте. Современные модели представляют собой более усовершенствованные конструкции. По величинам номинального напряжения и силы тока они разительно отличаются от розеток, которые повсеместно встречались во времена СССР. Например, если в моделях старого образца допустимая сила тока не превышала 10А, то для современного электроустановочного оборудования этот показатель составляет 16А.

Каждую часть двухместной розетки можно подключать к отдельному контуру питания, если предварительно удалить соединяющую их на терминале латунную перемычку

На самом деле двойная розетка имеет один зажим и несколько распределительных планок. За счет этого электроток подается на обе розетки одинаково, но его уровень будет делиться в зависимости от мощности запитываемых от сети приборов.

А потому, заменяя вышедшее из строя старое устройство на новое, стоит знать его конструктивные особенности, которые предполагают определенные нюансы при монтаже.

Расстояние между выходными контактами, а также диаметр штырьков вилки у современных моделей больше, чем у традиционных аналогов, и составляет 4,8 мм вместо 4 мм

По модификации двойные розетки классифицируют на такие основные типы:

Открытого и закрытого исполнения . В моделях закрытого исполнения отверстия спрятаны за шторками, которые сдвигаются в сторону в момент включения прибора. Устройства этого типа незаменимы для жилищ, где маленькие дети. Шторки срабатывают только при одновременном нажатии. Благодаря этому даже при намеренном просовывании инородного предмета ничего опасного не происходит.
Без заземления и с заземляющими контактами . В моделях второго типа на корпус розетки выводятся заземляющие контакты, которые защищают электроприборы и пользователя от пробивающих токов, случайно «выходящих» на пластиковый корпус.
Для установки в помещениях с повышенной влажностью и монтажа на улице . Модели первого варианта имеют маркировку IP-44. Они оснащены корпусом, защищающим устройство от проникновения влаги. Устройства для установки на улице имеют маркировку IP-55. Их высокопрочные корпусы защищены от загрязнения пылью и проникновения влаги.

Каждый тип имеет соответственную буквенную маркировку. К примеру: «А» указывает, что это американская двойная розетка, «В» сообщает о наличии заземляющего контакта.

В зависимости от типа исполнения и материала изготовления устройства делятся также на стандартные и полярные, накладные и выполненные на заказ

Среди последних разработок особой популярностью пользуются запрограммированные розетки. Оснащенные таймером устройства включаются и отключаются самостоятельно от питания по истечении установленного временного интервала.

Защитный корпус современных розеток выполняют из термостойкой небьющейся пластмассы. Для повышения декоративных качеств его украшают разнообразными вставками.

Благодаря разнообразию вариантов дизайна можно подобрать устройства, которые будут незаметны в интерьере либо же, напротив, выступать его достойным украшением

Планируя устанавливать двойную розетку самостоятельно, специалисты рекомендуют выбирать простые модели без каких-либо модификаций. Либо же отдавать предпочтение двойным розеткам с пружинным выбрасывателем вилки. Такие модели удобны тем, что оснащены пружинками, которые срабатывают при извлечении вилки из прибора.

Чтобы обезопасить себя, сведя к минимуму риск аварийных ситуаций, стоит выбирать продукцию проверенных производителей: «Schneider electric», «ABB», «Legrand».

Подключение двойной розетки lezard. Этапы подключения простой розетки

Чтобы правильно подключить компьютерную или любую другую розетку (под плиту, холодильник, блок питания), Вам понадобится пошаговая инструкция и проект проводки. Первым делом нужно закончить все подготовительные работы. Это проводка кабеля к нужному месту, организация отверстия в стене (если подключение будет производиться при помощи встроенной розетки) и выбор нужного типа устройства.

Фото — установка настенной модели

Пошаговая инструкция :

Необходимо обесточить квартиру или дом. Это первый и очень важный шаг, от которого зависит Ваша безопасность. В большинстве случаев, на входе в помещение устанавливается автомат, который позволяет полностью прекратить подачу электрического тока. После этого при помощи специальной отвертки нужно проверить напряжение, при отключении питания его быть не должно. Во избежание вероятных травм, работать нужно в резиновых диэлектрических перчатках;
После нужно снять старую розеточную коробку. Она прикреплена при помощи винтовых соединений. Аккуратно открутите их и уберите винтики в сторону. Для фиксации большинство коробок прикреплены металлическими лапками к выступам в стене. Их нужно осторожно отогнуть, будьте осторожны, при неаккуратном обращении они могут сломаться. Теперь нужно отсоединить провода питания;

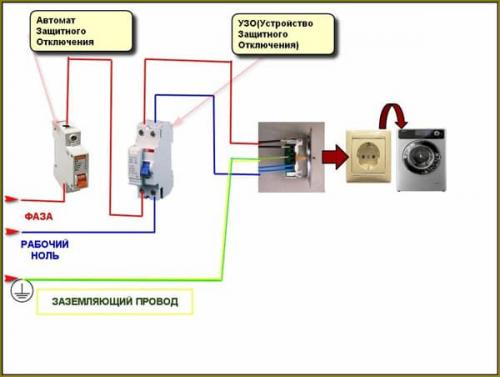

Для обеспечения максимального уровня безопасности рекомендуем подключать розетку с заземлением к щитку. Они немного отличаются от стандартных подрозеточников своей конструкцией, у них в первую очередь подключаются именно заземляющие клеммы, а уже после них кабеля фазы. Здесь провод земли от щитовой прокладывается к нужной розетке и примыкает к выступающим металлическим клеммам;
Если у вас модель без заземления, то работа проводится боле просто и быстро. В большинстве случаев, провода подключения маркированы цветом. Каждый из них нужно немного зачистить – это поможет сделать кабеля более гибкими. Для этого снимается до 15 сантиметров изоляции;
После подключаем питающий провод к клеммам. Для более плотной и прочной установки он должен присоединяться к контактам при помощи винтового зажима. Отверткой закрутите винт, но не пережмите его, иначе слетит резьба;

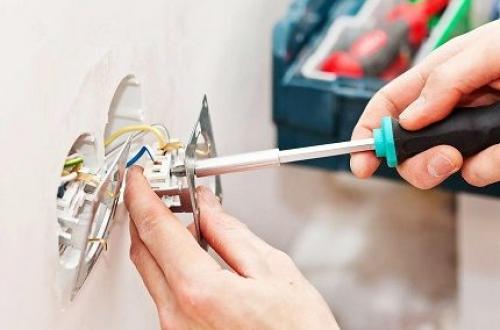

Фото — монтаж
Во время подключения розетки нужно провода закрутить в кольцо, так они гарантировано не слетят с винта зажима. После все клеммы еще раз проверяются на прочность крепления, прибор вставляется в коробку;
В зависимости от типа прибора, её можно установить на стену или в неё. Встроенная считается более удобной и безопасной в повседневном использовании, но при этом накладная значительно экономит время на подготовительном этапе.
