Как выбрать теплый пол. Водяной теплый пол

Как выбрать теплый пол. Водяной теплый пол

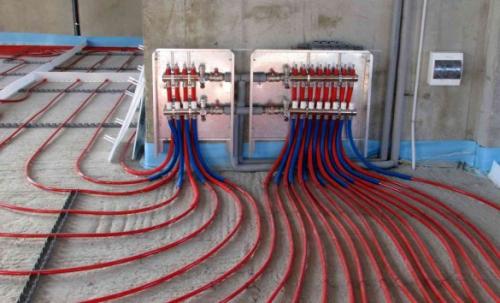

Водяной теплый пол – самая распространенная система для отопления индивидуального дома. Ее важная составляющая – трубы из полипропилена или металлопластика. Также в систему входят циркуляционный насос, коллектор-смеситель, и трехходовые клапаны (по числу водных контуров).

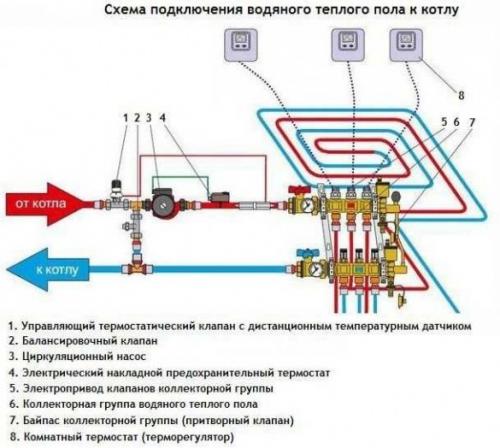

Вот как работает эта система: подогретая жидкость продвигается по нагревательному контуру и отдает свое тепло стяжке. Остывшая вода уходит в обратку, перетекает в котел, снова нагревается – цикл повторяется дальше. Ограничители, встроенные в систему, не позволяют нагреться полу выше заданной температуры.

Сложный монтаж. Если в бетонную стяжку, нужно ждать минимум месяц до ее полного высыхания. Нужна бойлерная.	Совместима с разными видами напольных покрытий.
Первоначальные затраты обойдутся в несколько раз (3-5) дороже, чем у электрического пола.	Очень эффективная система. Температура циркулирующей жидкости 35-50 градусов, это сильно снижает затраты на отопление.
Когда это единственный способ отопления дома, нужны сложные расчеты.	Может быть единственной СО дома.
В случае протечки потребуется полный демонтаж покрытия и удаление стяжки.	Не генерирует электромагнитное поле.
С водяным теплым полом совместимы самые разные виды напольных покрытий, и на него можно стелить ковер.	Не сушит воздух в помещении.

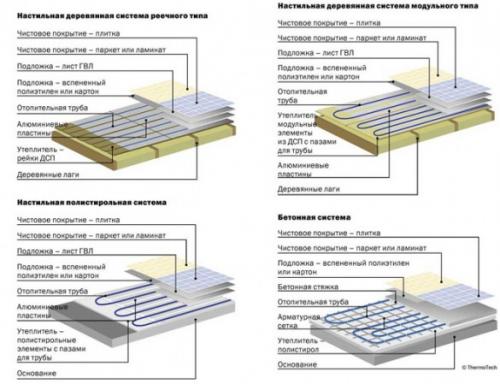

Водяные полы разделяют по виду монтажа: обычно трубы заливают в стяжку, но есть и настильные системы, деревянные или полистирольные.

sly2k Участник FORUMHOUSE

Поверх лаг кладется доска 50 мм, в ней фрезеруются углубления для укладки туб, далее укладывается фольга с заходом в углубления (как гидроизоляция и для лучшего распределения тепла), укладываются металлопластиковые трубы. Все это закрывается досками (сосна 20 мм), доски покрываем полиуретановым лаком с двух сторон.

Каждый вид водяного теплого пола хорош в определенных условиях.

Легкая и быстропрогреваемая настильная система считается идеальным решением для щитовых домов.

Полистирольная система рекомендуется для деревянного пола.

Бетонную систему выбирают для капитальных, мощных построек. Она, как уже говорилось, дороже, но это – незаменимый элемент энергоэффективного дома.

Монтаж системы водяного теплого дело крайне ответственное: протечка будет означать ремонт чернового пола, покрытия и отделки.

Кабельный теплый пол под плитку. Электрический теплый пол под плитку

Электрический теплый пол – универсальное средство обогрева. Он позволяет равномерно распределить тепло по поверхности пола и обеспечить комфортную температуру в помещении.

Системы теплого пола совместимы практически со всеми напольными покрытиями, включая ламинат, паркет, ковролин и даже декоративный камень.

В этой статье речь пойдет об этапах обустройства электропола под плитку – от выбора кабеля и расчета мощности до финальной укладки кафеля.

Выбор нагревательного элемента

Основой системы теплого пола служат нагревательные элементы, представленные в виде матов, кабеля или инфракрасной пленки.

Работы по формированию пола необходимо начать именно с выбора кабеля, который будет обеспечивать наиболее качественный нагрев.

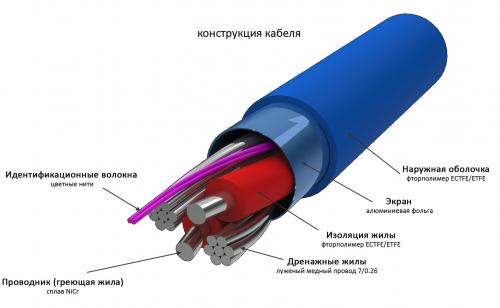

Греющий кабель

Для организации теплого пола подойдут кабели двух типов:

• Резистивные.

Выделяют по всей своей длине одинаковое количество тепла, но при перегреве создают риски перегорания. Самый бюджетный вариант – однопроводной резистивный кабель. Двухпроводной стоит чуть дороже, но проще в укладке;

• Саморегулирующиеся.

Способны регулировать количество выделяемого тепла в зависимости от температуры собственного нагревания. Цена такого кабеля выше, чем резистивного, но работает он надежнее.

Обе разновидности термокабелей укладываются двумя способами – змейкой и улиткой.

Важно! Из-за риска перегрева резистивный кабель укладывают таким образом, чтобы он огибал крупную бытовую технику, выделяющую тепло.

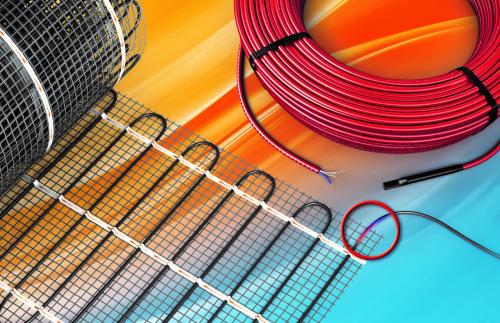

Кабельные маты

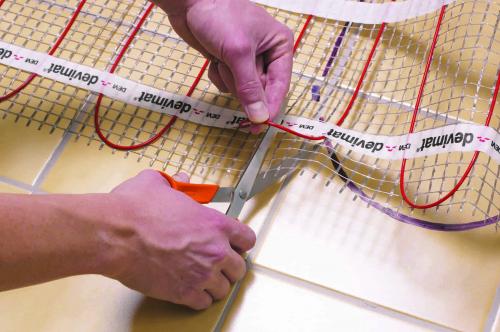

Маты представляют собой такие же греющие кабели, но уже уложенные определенным способом на армированную пластиковую сетку. Монтаж матов максимально упрощен – их раскладывают по разработанной схеме прямо на напольное основание, а сверху выполняют облицовку плитки с использованием клея.

Направление укладки принципиального значения не имеет. Маты разрешается раскатывать как вдоль короткой, так и вдоль длинной стены.

Недостаток кабельных матов заключается в их инертности – пол быстро прогревается, но так же быстро остывает. Поэтому термоматы больше подходят как вспомогательный, а не основной источник тепла.

Карбоновые маты

Карбоновая система базируется на использовании инфракрасного излучателя с нагревательным элементом в виде графитово-серебряных стержней. Друг с другом они стыкуются посредством кабеля повышенной защищенности с сердцевиной из многожильного медного провода.

Сверху карбоновые стержни покрыты оболочкой из полиэстера или полиэтилена, а внутри расположена карбоновая паста.

При запитывания мата от электросети паста нагревается и начинает излучать тепло.

Внешне маты из карбона выглядят так же, как и из кабеля, но с меньшим количеством перемычек. Не отличается и технология их укладки. Преимущество системы в том, что кабели подключены к проводнику по параллельной схеме, поэтому при выходе из строя одного элемента остальные продолжают функционировать.

Но практика показывает, что инфракрасные излучатели быстро перегорают в стыковых местах, поэтому многие строители предпочитают карбоновую систему для подогрева пола не использовать.

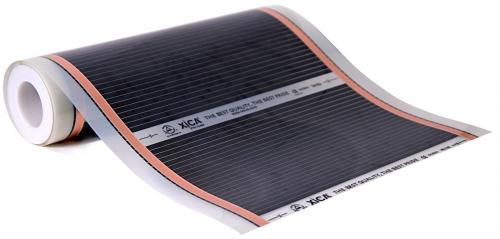

Инфракрасная пленка

Еще один вариант инфракрасного подогрева – карбоновая пленка, принцип работы которой аналогичен карбоновым матам. Благодаря минимальной толщине система позволяет экономить пространство, обеспечивая качественный подогрев.

Инфракрасную пленку можно укладывать сухим способом на любом этапе ремонтных работ и включать сразу же после монтажа. Но у этого типа нагревательного элемента есть ряд недостатков. Он отделяет уложенную плитку от клеевого основания, что чревато деформацией облицовки.

К тому же в ситуациях, когда для кладки кафеля используется цементный раствор, пленка разъедается и приходит в негодность.

Совет! Пленочный пол больше подходит для укладки под линолеум, паркет или ламинат. Если все-таки необходимо уложить пленку под плитку, лучше выбирать перфорированный материал.

Подсчет количества и мощности матов

Для начала нужно определиться с мощностью матов, а затем уже рассчитывать их количество. Поскольку кафель укладывается преимущественно в санузле и на кухне, стоит взять за ориентир показатели для этих помещений:

• средняя мощность для кухни – 110-130 Вт/м2;
• средняя мощность для ванны, душевой и туалета – 120-150 Вт/м2.

Эти показатели актуальны только в том случае, если теплый пол монтируется как вспомогательная система обогрева. Если электропол призван основательно отапливать кухню или ванную, мощность одного мата должна быть не ниже 140-180 Вт/м2.

Далее вычисляем полезную площадь помещения – длину комнаты умножаем на ширину и вычитаем площадь, которую будет занимать бытовая техника.

Теперь можно высчитать количество матов – разделить полезную площадь на площадь одного элемента выбранной мощности.

Источник: https://aystroika.info/stati/kak-ulozhit-teplyy-pol-elektricheskiy-pod-plitku-kak-sdelat-teplyy-pol-v-vannoy-ot

Электрический теплый пол, какой фирмы лучше. Лучшие «греющие кабели» для теплого пола

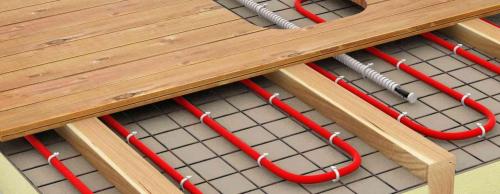

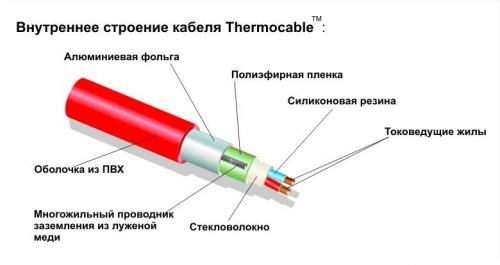

«Кабельное отопление» устроено просто: провод с высоким сопротивление сильно разогревается, прогревая стяжку. От нее поднимается теплый воздух вверх, разогревая всю комнату.

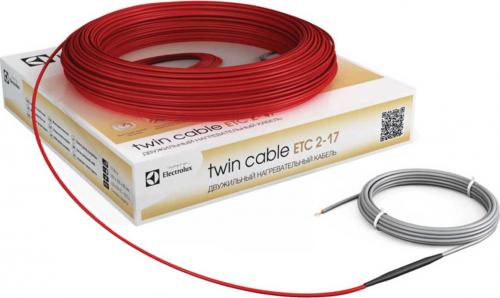

Electrolux ETC 2 17 1200

Пожалуй, этот электрический теплый пол можно назвать лучшим в категории. Серия ETC 2 17 1200 рассчитана на 10 кв.м с потреблением 1,2 кВт мощности. Судя по отзывам – это модель на века, т.к. прекрасно служит 3-5 лет без нареканий.

ETC 2 17 1200 быстро выходит на рабочую температуру – комната прогревается за 1,5 часа. Прогрев осуществляется равномерно, без рывков. Интересно, что брака в линейке почти нет.

Многих обрадует, что сборка находится не в Китае, а в Израиле. Есть гарантия и предвыпускная проверка на брак.

Цена, как для «Электролюкса» низкая – всего 7 000 рублей.

Пожалуй, единственный недостаток – высокое потребление энергии.

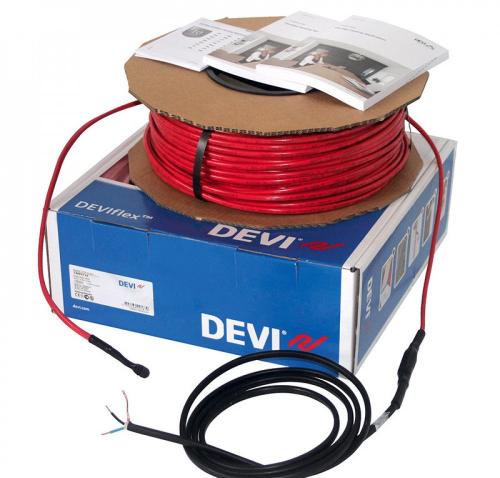

DEVI DEVIflex 18T (DTIP 18) 1340Вт

Датский производитель электрических теплых полов под плитку. «ДЕВИфлекс» нельзя назвать экономичным, т.к. при мощности 1,34 кВт, рассчитан он всего на 9,1 кв. м. К тому же эта серия одна из самых дорогих – 11 500 р за штуку!

Почему же он попал в рейтинг? Это лучший теплый пол под плитку. Процент брака у производителя минимальный – можно смело залить бетоном и забыть.

Прогревается почти моментально – хватает получаса.

Кабель покрыт плотной гидроизоляционной оболочкой, поэтому потопы DEVI DEVIflex 18T (DTIP 18) 1340Вт не страшны.

Изоляция, кстати, самозатухающая.

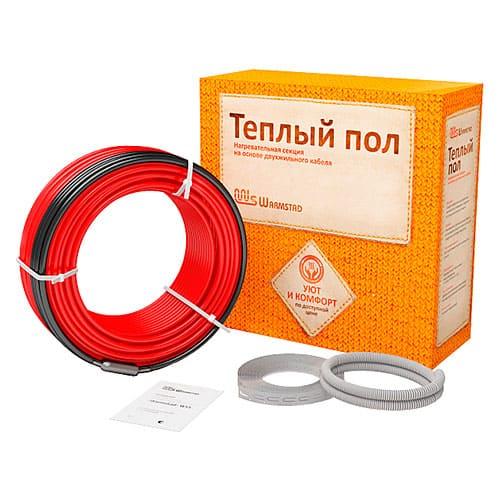

Warmstad WSS 1115

Какой лучше выбрать кабель для бюджетного ремонта. «Warmstad», несмотря на европейское название - российский бренд. Вследствие этого и цена в 2 раза ниже, чем у Electrolux – 4 100 р.

Качество при этом «чуть выше среднего». Есть отзывы, говорящие о обрывах нагревающих нитей, холодных участках и т.д. что говорит о экономии при производстве. Брак при этом также выше, чем у европейских конкурентов, поэтому заливать его бетоном не стоит – предпочтительнее разборные стяжки.

При этом и преимуществ у него достаточно:

• выход на рабочую температуру за час;
• простой монтаж;
• хорошая самозатухающая изоляция;
• есть гарантия от производителя.

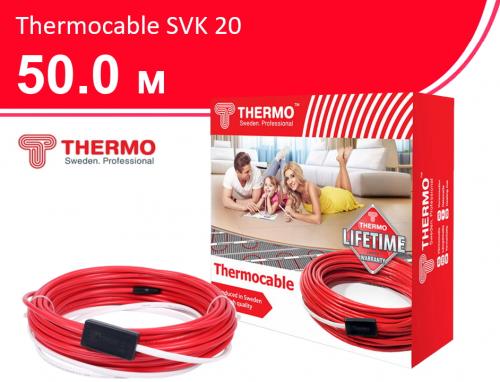

Малоизвестный скандинавский бренд, со штаб-квартирой в Стокгольме. Информации о данном кабеле немного, как и отзывов, но достоверно известно, что:

1. Кабель изолирован герметичной замозатухающей оболочкой. Причем работать он может даже при погружении в воду на улице!
2. Присутствует хорошее заземление.
3. Обрывы и холодные участки не встречаются.

К тому же на Thermo SVK 20 1020Вт распространяется гарантия от производителя.

Рассчитан кабель на 10 кв.м., с потреблением мощности в 1,02 кВт.

Единственный минус – цена, начинающаяся от 11 000 рублей. К тому же найти его в магазинах России непросто.

Как выбрать электрический теплый пол под плитку. Как выбрать теплый пол электрический под плитку — виды нагревателей

Есть несколько видов теплого электрического пола, которые между собой будут отличаться типом используемых нагревательных элементов.

Они могут быть:

• кабельные;
• матовые;
• пленочные.

Если говорить о кабельных нагревателях, то они монтируются в стяжку, но при этом достаточно слоя всего 5 см, поэтому снижение высоты помещения будет незначительным. Два других типа монтируются на плиточный клей, а инфракрасную пленку вообще можно на сухую, уложить под напольное покрытие.

Такое решение позволяет эффективно обогревать помещение, при этом не увеличивается давление на плиты перекрытие, как при укладке водяного теплого пола.

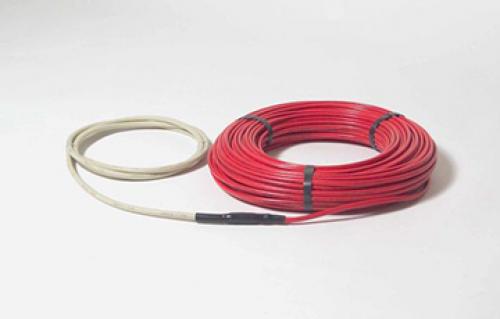

Кабели

Это самый простой и дешевый тип нагревателя, внешне он имеет вид обычного провода.

Кабель закрепляют на полу при помощи фиксаторов, после чего заливается стяжка. Если кабель тонкий, то возможен его монтаж в слой плиточного клея.

Может применяться одно или двужильный кабель, между собой они отличаются способом подключения. Во время монтажа первого варианта, надо создать замкнутый контур, то есть свести оба его конца в одну точку.

Независимо от типа используемого кабеля, работает он по одинаковому принципу: во время прохождения тока, жилы нагреваются и отдают тепло в стяжку, после чего оно равномерно распределяется по комнате.

В спальне рекомендуется устанавливать двужильный кабель, а в зале, где люди бывают реже, можно обойтись и одножильным, это поможет сэкономить бюджет, во время покупки необходимых для проведения монтажа материалов.

Если вы хотите уложить теплый пол под плитку электрический своими руками , для начала необходимо изучить особенности монтажа системы.

Все о плюсах и минусах системы теплый пол под плитку читайте тут .

Руководство по обустройству системы теплый пол под плитку представлено по ссылке .

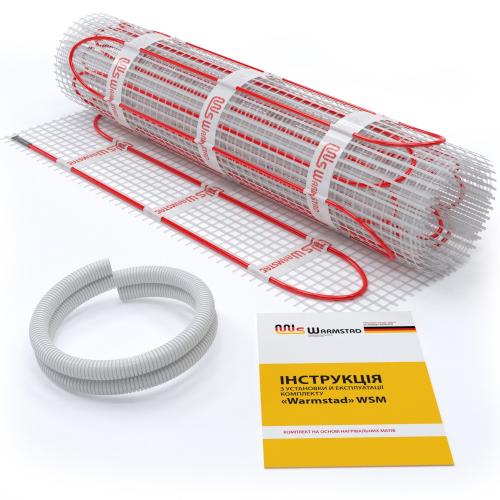

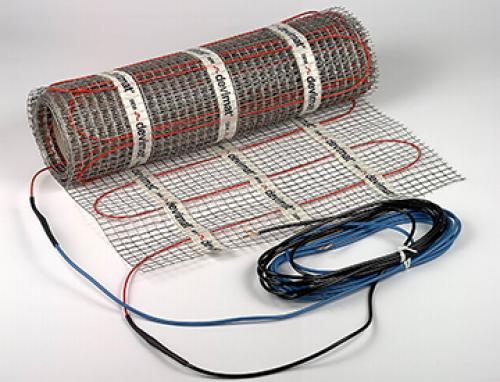

Маты

Термоматы представляют собой такой же нагревательный кабель, но он уже уложен и закреплен на стекловолоконной сетке, что значительно упрощает и ускоряет процесс монтажа.

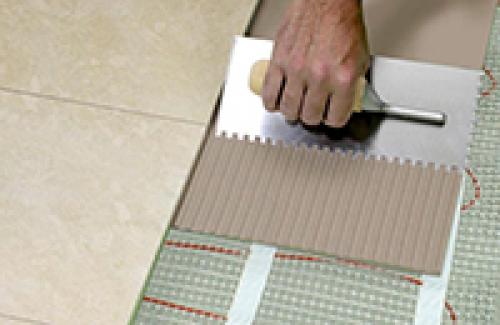

На подготовленную черновую поверхность укладываются маты, после чего фиксируются плиточным клеем и покрываются напольным материалом.

Если есть необходимость, то сетку можно надрезать и повернуть в нужную сторону, но при этом надо не повредить кабель.

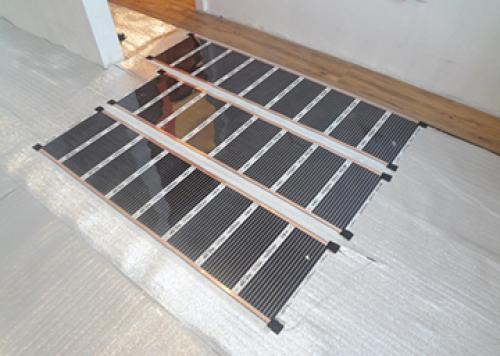

Инфракрасная пленка

ИК-пленка выполнена в виде матов, толщина которых не больше миллиметра, с обеих сторон находится слой термостойкого полиэстера, а между ним уложены карбоновые полосы, соединенные медными шинами, они и осуществляют функцию нагрева.

Инфракрасную пленку можно укладывать под разные покрытия, даже под паркет.

Сначала напольное покрытие поглощает ИК-излучение, после чего передает его в окружающую среду.

Инфракрасная пленка боится влаги, поэтому укладывать ее в стяжку или под плитку не рекомендуется.

Тепло, выделяемое кабелем или матом, дольше сохраняется в стяжке или в слое клея, поэтому термостат может периодически отключать питание от сети и таким образом экономить электроэнергию.

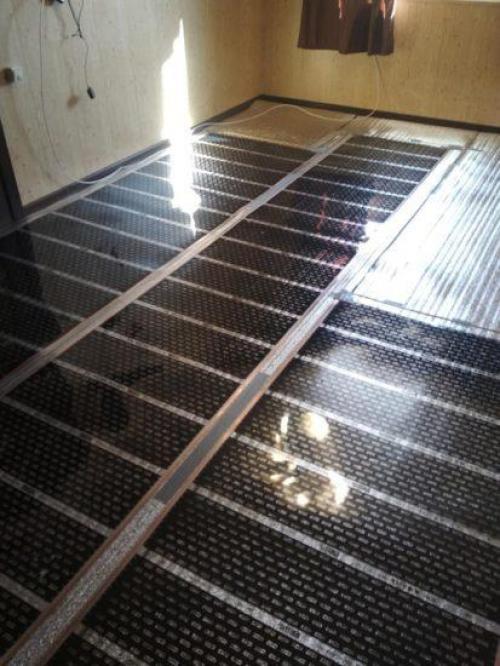

Пленочный теплый пол. Особенности пленочного теплого пола

Особенности монтажа пленочного теплого пола

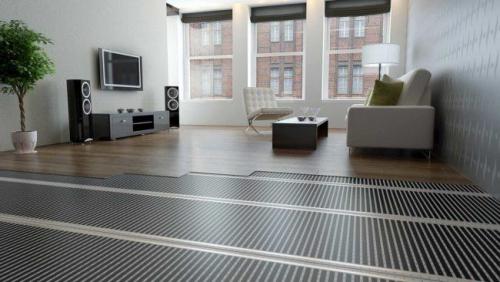

Пленочный теплый пол — это инфракрасный излучатель, который укладывают под напольное покрытие. Для него не требуется делать отдельных стяжек или настилов, можно укладывать полотно на имеющийся черновой пол. Главным условием становится лишь наличие ровной поверхности без выступающих острых элементов.

Инфракрасный пленочный пол представляет собой каскад излучателей (карбоновые или графитовые полосы), соединенных медно-серебряными линейными элементами. Сверху и снизу они защищены электротехнической лавсановой пленкой, обеспечивающей полную защиту от воздействия влаги, механических воздействий и других внешних факторов. В продаже есть разные виды пленочного теплого пола, но все они имеют практически одинаковую структуру и различаются только уровнем мощности.

Пленочный теплый пол обладает высокой степенью прочности и устойчивости к истиранию. Его расстилают по всей площади комнаты, отступая от стен на 10-20 см. Часто полотно не укладывают в участках установки корпусной мебели, кроватей и диванов, прочих массивных предметов — нагревать их нижнюю поверхность нецелесообразно. Все полосы соединяются между собой по длине (параллельное соединение), для чего на боковых кромках пленки имеются специальные контакты. По длине можно резать только в специально отмеченных участках, а для соединения используются специальные контакторы и медные многожильные провода.

Управление теплым полом осуществляется с помощью терморегулятора. Его подключают к источнику питания, мата теплого пола и датчику температуры. Устройство поддерживает заданный режим обогрева и позволяет настраивать его по своему желанию.
