Конструкции узлов деревянных стропильных ферм крыши, несущие треугольные композиции крыши с разными узлами называются стропильными фермами.

08.07.2017 в 00:31

Благодаря своим конструкциям фермы придают жесткость всей крыше и равномерно распределяют нагрузку на все участки. Для любой деревянной стропильной фермы главное - качественно скрепить все узлы. Мы рассмотрим варианты крепления.
Конструкция стропильной фермы.
Конструкции узлов деревянных стропильных ферм крыши, несущие треугольные композиции крыши с разными узлами называются стропильными фермами.
Выбор конструкции стропильной фермы зависит от всех факторов: уровень возможной нагрузки от осадков и ветра на крышу, вес кровли, размеры крыши, материал и многие другие. Но, к счастью, создавать свою конструкцию фермы можно как угодно. Вот вам достаточное количество примеров для вдохновения (некоторые подходят для строительства обычного чердака, некоторые для крыши гаража или сарая, некоторые для мансарды.
Узлы стропильных ферм.
Задача крепления любого узла в стропильной ферме - не дать стыку двух и более брусьев расшататься. Поэтому крепить их нужно как следует. Но это еще не значит, что надо забивать гвозди или вкручивать шурупы везде, где это возможно. Такой метод только создаст в дереве лишние трещины, которые могут привести к расколу всего бруса или доски.

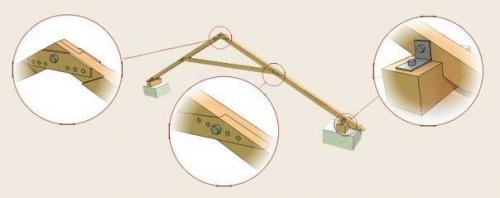

Для начала рассмотрим несколько вариантов узлов для стропильных ферм при пролетах до 6 метров. Вот так могут выглядеть узлы обычной треугольной фермы со стропильными ногами и ригелем.
Коньковый узел между стропильными ногами создается креплению скоб или накладок с гвоздями (желательно в половину толщины бруса. Узел ригеля со стропильной ногой создается так же при помощи скоб, гвоздей или болтов. Лишь в том случае, если стропила не выходят (или почти не выходят) за рамки стен, то концы стропильных ног можно опирать прямо на стены. Такая конструкция подходит для небольших строений, но имеющих достаточно прочные стены, поскольку из-за отсутствия нижней затяжки и поперечных стоек с подкосами нагрузка сразу передается на стены.

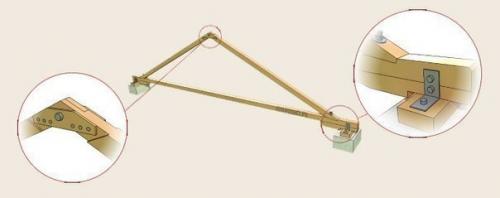

Обычная треугольная ферма с нижней затяжкой имеет узлы, схожие с предыдущим вариантом, за исключением дополнительного усиления узлов стропильных ног с мауэрлатом.

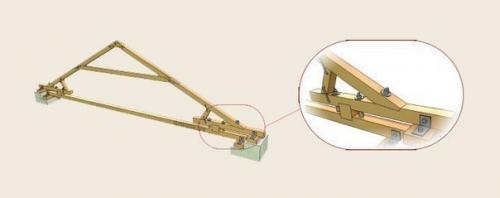

Лучше опирать стропильную ногу на затяжку методом лобовой врубки и крепить специальным стяжным болтом. Желательно, чтобы оси элементов пересекались над серединой подкладки. Это придаст узлу дополнительную прочность.
Еще есть вариант, когда вы оставили вверху стен внутренние пустоты для опирания балок потолка. В этом случае крепление опорного узла фермы очень серьезным будет.
Под концы стропильных ног нужно подвести шпалы. От этого распор будет передаваться сразу на потолочные балки. Между шпалой и стропильной ногой необходимо смонтировать специальный подкос и колодку (последнюю как можно ближе к опорам балок. Это не даст балкам прогибаться.
При изготовлении фермы с центральной стойкой коньковый узел можно скрепить несколькими болтами с накладками, то же самое касается и нижнего узла стойки и затяжки.
При пролетах от 6 до 12 метров стропильную ферму нужно усиливать дополнительными элементами: стойками и подкосами.

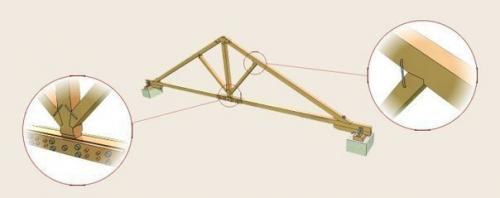

Конструкции узлов деревянных стропильных ферм крыши, несущие треугольные композиции крыши с разными узлами называются стропильными фермами. 01
