Мансардная крыша. 1. устройство ломаной мансардной крыши и ее отличия.

07.10.2016 в 12:55

Крыша с ломаными скатами несколько от простой двускатной крыши отличается. Разница заключается в форме противоположных скатов: они представляют собой не прямую линию, а состоят из двух соединенных под тупым углом скатов. Крыша может быть как симметричной, так и иметь различную форму противоположных скатов - это зависит от проекта.

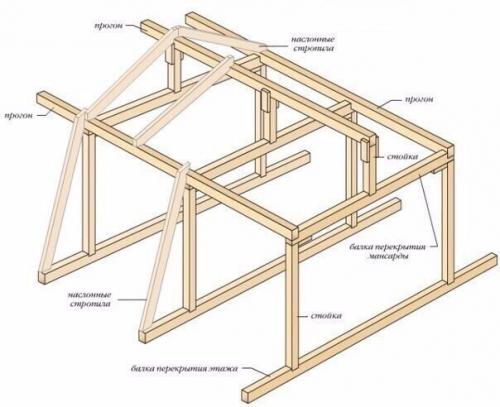

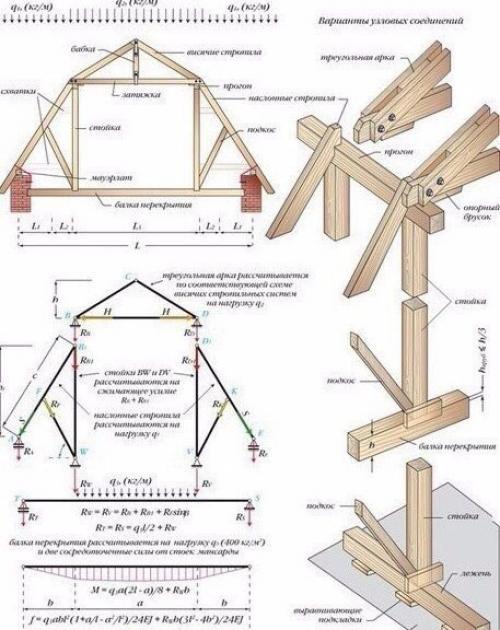

Благодаря ломаной форме ощутимо увеличивается полезный используемый объем мансардного помещения. Нижнюю часть стропил обычно устанавливают под углом около 60 градусов к горизонту, а опорные стойки, поддерживающие эти стропила, играют роль каркаса внутренних стен. Верхняя часть стропил чаще всего устанавливается под небольшим углом, от 15 до 45 градусов - это позволяет сэкономить материалы, но сохранить функциональность крыши и ее устойчивость к снеговым нагрузкам. Вертикальные стойки, опирающиеся на балки перекрытий, прогоны и соединяющие их затяжки образуют параллелепипед, ограничивающий внутренние размеры мансарды. Для придания конструкции дополнительной жесткости устанавливают подкосы между балками перекрытий и нижними стропилами. После установки верхних стропил для укрепления фермы и устранения провисания ригелей устанавливают подвесные опоры - бабки. Для дополнительного укрепления нижних стропил их стягивают со стойками с помощью схваток. Крепление элементов производят с помощью гвоздей и болтов или шпилек.
2. расчет размеров мансардной крыши.
Главным условием комфортного устройства мансарды является высота потолков - она не должна быть ниже 2, 5 метров. Для обеспечения такой высоты помещения линия излома мансардной крыши должно находиться на высоте не менее 2, 8 метров с учетом толщины слоя утеплителя и внутренней обшивки мансарды, а также толщины чистовых полов.

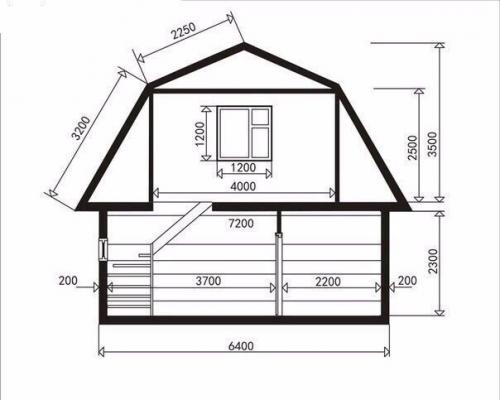

Перед тем как приступить к покупке материалов и строительству крыши, необходимо начертить подробный чертеж, на котором будут указаны габаритные размеры дома, линия скатов и высота мансарды.
3. технология возведения ломаной мансардной крыши.
3. 1. устанавливают мауэрлат по периметру дома. В деревянных строениях мауэрлатом служит верхний брус или бревно. В каменных - кирпичных или блочных - строениях брус мауэрлата крепят на шпильки или анкера, закрепленные в стенах во время кладки на расстоянии не более 2 метров. Выравнивают мауэрлат по внутренней плоскости стены, оставшуюся снаружи стену позже закладывают декоративной кладкой. Брус мауэрлата из сухой древесины хвойных пород обычно имеет сечение 100 или 150 мм. Отпиливают брус нужной длины, выпрямляют при необходимости анкерные шпильки и кладут брус поверх них. Слегка простукивая молотком. На брусе остаются вмятины от шпилек, по ним высверливают отверстие необходимого диаметра. Размечать брус можно и с помощью рулетки, но вероятность ошибки в этом случае выше. На стену укладывают рулонную гидроизоляцию, можно использовать обычный рубероид в два слоя. Мауэрлат надевают на шпильки и затягивают гайки.
3. 2. для балок перекрытия обычно используют хвойный брус сечением 100 х 200 мм. Балки перекрытий кладут либо поверх мауэрлата с выходом за плоскость стен на 0, 3-0, 5 метра, либо в специально предназначенные для этого карманы в кладке. В первом случае балки с помощью уголков и саморезов закрепляют. Чтобы перекрытия получились ровными, балки кладут в строгой последовательности: сначала крайние по уровню, потом, натянув шнурку, по ним выравнивают промежуточные. Шаг балок перекрытия обычно составляет от 50 до 100 см, но наиболее удобным является шаг в 60 см, позволяющий укладывать плиты утеплителя без подрезки. Для выравнивания высоты балок их подтесывают либо используют подкладки из доски. Лишь в том случае, если балки укладывают в специальные карманы в кладке, их концы обязательно обрабатывают обмазочной гидроизоляцией и обворачивают рубероидом. Выравнивают их аналогичным образом.
3. 3. на крайние балки перекрытий устанавливают стойки. Крайние стойки выполняют из бруса 100 х 150 мм, высота и линия установки стоек определяется по заранее подготовленному чертежу. Стойки выравнивают с использованием уровня и отвеса и временно закрепляют укосинами в перпендикулярных направлениях - вдоль и поперек оси крыши. Это позволит установить стойки без отклонений в какую-либо сторону. Укосины делают из любой доски и прибивают на гвозди. Между крайними стоками натягивают шнурку и выставляют по ней остальные стойки с шагом, равным шагу балок перекрытий, то есть на каждую балку. Все стойки закрепляют аналогично крайним. У вас должны получиться два ряда стоек одинаковой высоты, идущих параллельно друг другу.
3. 4. на стойки укладывают и закрепляют прогоны из доски 50 х 150 мм, закрепляют прогоны на гвозди 150 мм и на уголки с помощью саморезов. На прогоны кладут ригеля из доски 50 х 200 мм узкой стороной вниз - это увеличит их жесткость. Так как при эксплуатации на ригеля не будет оказываться нагрузка, такого сечения доски вполне достаточно, однако, чтобы исключить их прогиб и увеличить надежность в процессе монтажа, при установке ригелей под них ставят временные опоры из доски не тоньше 25 мм. Сверху ригеля скрепляют одной или двумя досками - также временно, до установки стропил. При этом доски нужно располагать не посредине затяжки - там они будут мешать дальнейшему монтажу, а отступив около 30 см. После установки стоек, прогонов и ригелей у вас получается жесткая конструкция, ограничивающая внутренние помещения мансарды. Для увеличения ее прочности впоследствии ее закрепляют подкосами и схватками.
3. 5. устанавливают нижние стропила из доски 50 х 150 мм. Сначала выполняют шаблон из доски 25 х 150 мм - она легче и быстрее обрабатывается. Доску необходимой длины прикладывают к верхнему прогону, рисуют форму запила прямо на доске и выпиливают его. Прикладывают шаблон к прогону в местах установки стропил, и если он везде совпадет, то верхнюю часть всех стропил можно выполнять по шаблону. Нижнюю часть, опирающуюся на мауэрлат рядом с балками перекрытия, каждый раз вырезают по месту. Стропила с помощью уголков и саморезов и на гвозди крепят.
3. 6. для выполнения верхних стропил необходимо разметить центр крыши. Сделать это можно с помощью временной стойки, прибитой к мауэрлату и крайней затяжке с торца крыши так, чтобы один край доски проходил по центральной линии крыши. По этому краю и выравнивают стропила. Далее готовят шаблон из доски 25 х 150 мм, прикладывая его в краю установленной доски на нужном уровне и к прогону, на который опираются нижние стропила. Размечают верхний и нижний запилы и выпиливают шаблон. Прикладывают его поочередно к обеим сторонам крыши, проверяя, насколько точно размечен ее центр. В том случае, если ряды стоек выполнены параллельно, то проблем с установкой верхних стропил быть не должно - все они будут иметь одинаковый размер.
3. 7. по шаблону выполняют необходимое количество стропильных ног. Стропила устанавливают на прогоны и соединяют в верхней части с помощью накладных металлических пластин или обрезков доски на саморезы. В прогон стропила упирают на запилы и закрепляют на уголки. Чтобы стропила стояли прямо, их закрепляют с помощью подкосов, установленных нижним концом на затяжки. Так ставят все стропила. Крепят подвесные стойки - отрезки доски 25 х 150 мм. Верхний край доски закрепляют в месте соединения стропил, нижний - к затяжке.
3. 8. ставят подкосы под нижние стропила из доски 50 х 150 мм, упирая их нижним косым срезом в балку перекрытия и закрепляя на уголки, а верхний край крепят сбоку к стропильной ноге, прибивают на один - два гвоздя, после чего сверлят сквозное отверстие и закрепляют на болт или шпильку. После установки нижних подкосов все временные подпорки и стойки убирают.
3. 9. зашивают фронтоны, оставляя дверные и оконные проемы. Таким образом, если балки перекрытий уложены в карманы стен, на нижние стропила крепят кобылки - доски, продолжающие линию стропил и образующие свес крыши. При укладке перекрытий поверх мауэрлата балки и так выступают на необходимое расстояние, и в кобылках необходимости нет.
3. 10. Крепят обрешетку, соответствующую типу кровельного покрытия - сплошную или разреженную. На обрешетку кладут гидроизоляции и приступают к монтажу кровельного покрытия, например, профнастила.
Ломаная мансардная крыша обычно не нуждается в утеплении - утепляют лишь стены и потолок мансарды. Воздушное пространство, образуемое под стропилами, обеспечивает хорошее проветривание чердака, уменьшает нагрев помещений мансарды летом и обеспечивает дополнительную теплоизоляцию зимой. Поэтому при зашивке фронтонов важно оставить вентиляционные окошки в верхней части крыши, над перекрытиями мансардного этажа.
