Монтаж висячих стропил.

При возведении крыши, основополагающим фактором, является выбор будущей стропильной системы. На эту конструкцию, в течение срока эксплуатации, действуют постоянные и временные нагрузки, поэтому правильный расчет и монтаж несущей системы обеспечат надежность и долговечность всей крыши в целом. Висячие стропила используются в сооружениях, где нет внутренних несущих стен, поэтому опорами для них выступают наружные несущие стены.

Жилые дома, в основном, имеют в своей конструкции внутренние опорные несущие стены, поэтому применение висячих стропил в них, напрямую связанно с будущим обустройством мансарды. Висячая стропильная система, по сравнению с наслонной, является более сложной. Сложна операция изготовления не только самих стропил, но и монтаж их на стену. При использовании наслонных стропил узлы конструкции собираются вручную из легких элементов. В случае с висячими стропилами, собранная, громоздкая конструкция подается на крышу краном, либо разбирается внизу, подается вручную наверх и собирается заново.
Простейшая стропильная ферма представляет собой треугольник, состоящий из двух стропильных ног, упертых друг в друга и затяжки. Получившаяся конструкция - распорная, но на наружные стены сооружения распор не передается ввиду его нейтрализации затяжкой. Таким образом, в висячей стропильной системе, на стены сооружения передаются только вертикальные усилия, горизонтальные отсутствуют, что делает конструкцию узлов опирания на стены достаточно простой.
Затяжка сооружается либо из деревянных брусьев, либо из металлических планок, а месторасположение зависит от типа кровельной конструкции. Например, при возведении крыши мансардного типа затяжки устанавливаются у основания стропильной конструкции и являются балками перекрытия. Мауэрлат в такой системе не является необходимой частью конструкции. Он может заменяться доской, которая кладется на гидроизоляционную основу, и служит для выравнивания стропильных ферм относительно горизонта, а также для предотвращения смятия древесины в районе узла опирания фермы.
Перед началом проектирования висячей стропильной системы необходимо учитывать следующие важные факторы:
Климатический регион, сюда входит учет снеговых и ветровых нагрузок, а также общее количество атмосферных осадков;.
Вид кровельной системы (односкатная, двухскатная, шатровая, вальмовая и т. д. );.
Угол наклона ската крыши;.
Вид кровельного перекрытия (шифер, металлочерепица, профнастил и пр..
Зная вышеперечисленные факторы нагрузок, рассчитывается сечение стропильных ног и ширина пролета висячих стропил. Устройство висячих стропил во многом зависит от применяемой конструкции и характеризуется наличием дополнительных элементов таких как: подкосы, ригели и бабки.
Конструкция висячих стропил во многом зависит от длины пролета в сооружении и наличия или отсутствия мансардного помещения на чердаке.
Разновидности конструкций висячих стропил.
Различают следующие типовые конструкции висячих стропил:

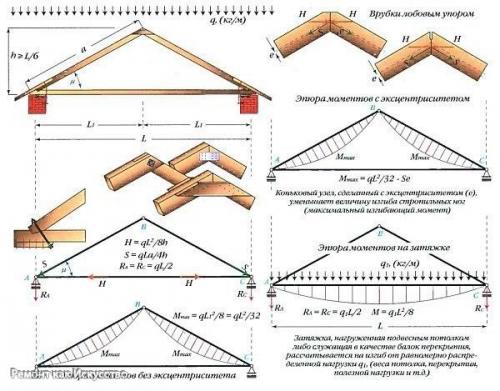

Трехшарнирная треугольная арка.
Висячие стропила с затяжкой в форме замкнутого треугольника выполняются. В такой системе на изгиб работают стропила, а затяжка работает на растяжение. Минимальная высота подъема конькового прогона составляет не менее 1/6 длины арочного пролета. Такую конструкцию применяют для мансардного чердака, где на затяжку возлагается роль чердачного перекрытия. Для того чтобы уменьшить изгибающий момент, концы стропильных ног упирают с эксцентриситетом (небольшое смещение, расстояние) относительно их продольных осей.

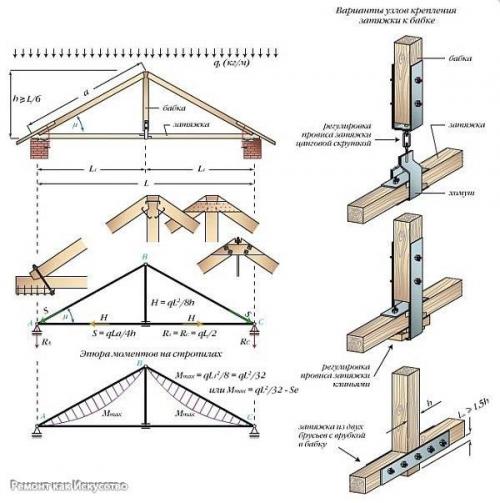

При длине пролета более 6 метров становится проблематичным использование цельного бруса, также возникает существенный прогиб от собственного веса затяжки. В таком случае, её подвешивают к коньку, а подвеску изготавливают деревянной и называют бабкой, либо железной и называют тяжем. Необходимая длина затяжки достигается путем состыковки более мелких элементов, которые крепятся на хомуте подвески при помощи косого или прямого сруба и болтов.
Наиболее распространенная ошибка при устройстве подвески - это ее инсталляция по схеме стоек с упором на затяжку и карнизный узел. Принцип работы подвески основан на растяжении, а стойки на сжатии. Поэтому низ подвески (бабки) не должен достигать затяжки. Подвеска (бабка) должна висеть на карнизном угле и крепиться к затяжке при помощи деревянных накладок, гвоздей и болтов.

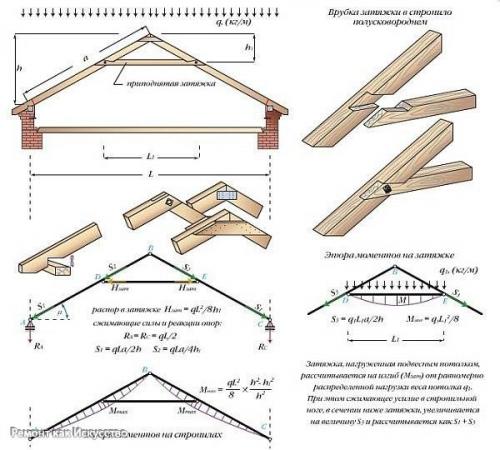

Висячие стропила с приподнятой затяжкой часто применяют при использовании чердачного помещения под мансарду. В такой схеме затяжка крепится не внизу стропильных ног, а продвигается вверх и чем больше высота подъема затяжки, тем большее растягивающее напряжение она испытывает. В мансардном помещении такая затяжка играет роль балки потолочного перекрытия и не несет на себе полезной нагрузки. Эта затяжка может быть защищена от провисания с помощью установки подвески.

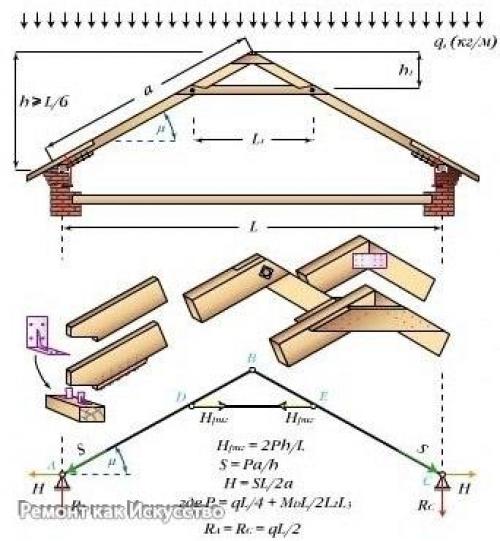

В этой схеме нижний опорный узел меняется с ползуна на шарнирно неподвижную опору. Стропильная нога делается с врубкой в мауэрлат, что делает всю арку устойчивой конструкцией. В такой системе приподнятая затяжка меняет направление своей работы с растяжения на сжатие и называется ригелем.

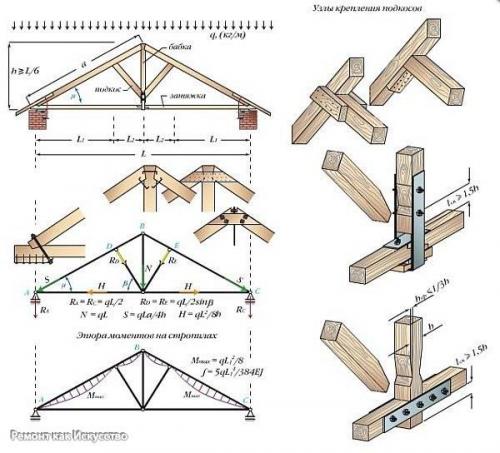

С увеличением длины стропил возрастает и их прогиб. Для предотвращения прогиба стропила подкосами подпирают. Так как, в отличие от наслонной системы, низ подкосов упереть просто некуда, то их упирают в бабку. Получается достаточно прочная конструкция с круговой передачей нагрузок: стропила давят на подкосы, подкосы растягивают подвеску, подвеска тянет вниз верхушку стропил и коньковой прогон, подкосы сжимаются стропилами.

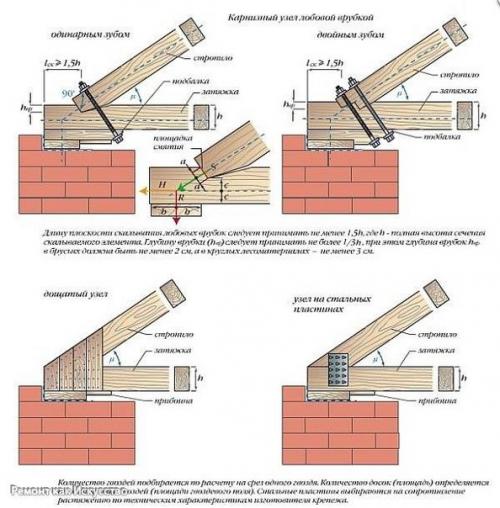

Карнизный узел (место соединения стропила с затяжкой) имеет несколько вариантов реализации: ортогональная лобовая врубка (с одинарным или двойным зубом), пластинчатое и дощатое крепление.
Порядок установки висячих стропил, условно, разбивается на следующие пошаговые операции:
Вырезаются запилы на правом и левом стропиле для устойчивого и надежного крепления к мауэрлату.
Правая и левая стропилины помечаются условными метками в зависимости от их будущего расположения.
В верхней части соединяются стропила, ранее выбранным способом (внахлест, встык) либо к коньковому прогону с помощью: металлической пластины, доски, фанеры.
После установки двух первых стропильных ног и проверки точности их монтажа, делаются шаблоны для правых и левых стропилин.
Вторая пара стропильных ног подготавливается на земле, при помощи ранее сделанных шаблонов.
Вторая пара на другом краю сооружения устанавливается.
Между полученными, фронтонными парами, протягивается бечевка для контроля уровня остальных стропил.
Оставшиеся стропильные пары, устанавливаются на расстоянии, предусмотренным проектом.
Высота стропильных ног регулируется ранее натянутой бечевкой и если ее не хватает, то возможно использование деревянных подкладок.
Расстояние между стропилами снизу регулируется по разметке на мауэрлате, а вверху, по разметке на временной доске.

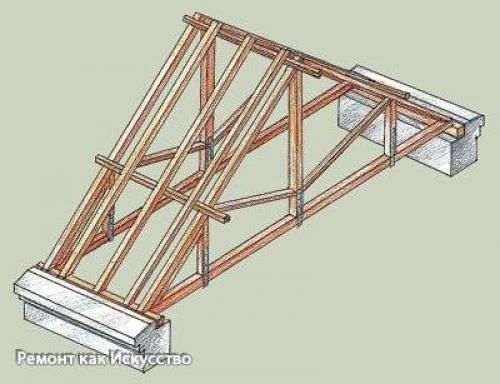

При достаточно большом расстоянии между наружными стенами монтаж висячих стропил происходит с помощью затяжки для придания устойчивости конструкции. Расстояние между затяжками должно равняться расстоянию между стропилами и его необходимо постоянно контролировать. Чтобы не произошла деформация затяжки под собственным весом, ее следует закрепить с коньком стропильной пары. Такую процедуру необходимо провести с каждой стропильной парой. Соблюдение порядка монтажа висячих стропил и правильный выбор схемы конструкции, обеспечат крыше необходимую долговечность, прочность и устойчивость.
