Стропильная система двускатной крыши и ее устройство.

Владелец будущего частного дома при выборе крыши часто выбирает недорогой вариант с двумя скатами. Практичная и несложная конструкция такой кровли надежна, прочна и обеспечивает хорошую защиту от непогоды. В статье рассмотрим, как устроена стропильная система двухскатной крыши - важнейший элемент ее конструкции.

О двускатной крыше в двух словах.

Двускатной называется крыша у которой два прямоугольных плоских ската соединяются наверху под углом. При этом с боков остаются треугольные проемы. Туда вставляются фронтоны. Но чтобы конструкция была крепкой, надежной и служила продолжительное время в ней применяют различные подпорные и поддерживающие элементы. Важнейший из них - стропильная система двускатной крыши, которой, собственно, и посвящен данный материал.

Конструктивные элементы двухскатных крыш.

В общем - то, все эти элементы двускатных крыш представляют собой доски, бруски и балки различной длины, формы и сечения. Рассмотрим их все по порядку.

Мауэрлат.
Это хвойный брус квадратного сечения, размер которого обычно составляет 10 или 15 сантиметров. Его кладут вдоль каждой из несущих стен, прикрепляя к ним стержнями на резьбе или анкерами. Предназначение данного элемента - равномерная передача нагрузки от ног стропил к несущим стенам.

Стропильная нога.
Это брус, в разрезе имеющий размеры 15 сантиметров на 5 (или 10) сантиметров. Именно из таких элементов собирается наш треугольный контур кровли, который несет всю тяжесть ветра, града, снега и прочих превратностей погоды. Чтобы достойно выдерживать эти нагрузки, стропильные ноги располагают с шагом от 0, 6 до 1, 2 метра. Чем более увесистой предполагается кровля, тем меньше данное расстояние. Кроме этого, шаг стропил, в некоторых случаях, будет зависеть от конструктивных особенностей используемого кровельного покрытия.

Лежень.
Квадратный брус для этого элемента имеет такое же сечение, как и для мауэрлата - 10/10 или 15/15 сантиметров. Его горизонтально кладут на внутреннюю несущую стену, дабы равномерно распределить нагрузку от кровельных стоек.

Затяжка.
Данный элемент применяется для висячих стропильной системы. Он завершает треугольник стропильных ног, не позволяя ему расползаться.

Стойки.
Брус для них берется квадратный, такой же, как для предыдущего элемента. Стойки размещаются вертикально, беря на себя нагрузку от конька и передавая ее несущей стене внутри дома.

Подкосы.
Эти элементы выполняют роль передаточного звена между ногами стропил и несущими элементами. Соединив затяжку и подкосы, получают ферму - весьма крепкий элемент. Даже при наличии большого пролета ферма стойко вынесет все нагрузки.

Обрешетка.
Перпендикулярно ногам стропил кладут бруски (или доски) обрешетки. Передавая всю тяжесть кровли стропильным ногам, данный элемент конструкции дополнительно их скрепляет. Предпочтительнее для обустройства обрешетки обрезные бруски или доски брать. Но за неимением лучшего сгодится и доска необрезная - но со снятой корой. Но в случае мягкого кровельного покрытия (к примеру, черепица на битумной основе) обрешетку делают сплошной. Для этого берут влагостойкие фанерные листы.

Конек крыши.
Конек это верхнее место крыши соединяющее два ската крыши. Он образуется путем соединения стропильных ног в верхней части крыши. Он расположен горизонтально.

Свес крыши.
Данный элемент, выступающий от стен на расстояние примерно 40 сантиметров, не дает дождевым потокам намочить эти стены.

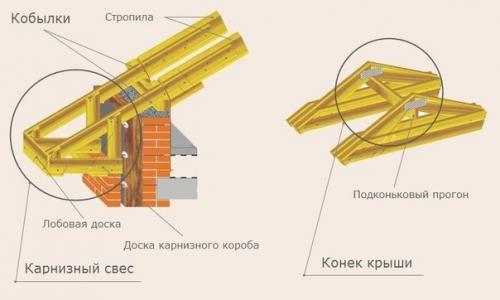

Кобылки.
И вновь "Лошадиное" название. Эти элементы конструкции стропильной системы двухскатной крыши нужны для организации свеса крыши. Необходимость в них появляется лишь тогда, когда стропильные ноги слишком короткие, и для свеса их не хватает. Тогда эти ноги удлиняют кобылками, которые представляют собой доски несколько меньшего сечения.

Виды стропильных систем двухскатных крыш.
Этих систем всего две: висячего типа и наслонного типа. Первые используют в том случае, когда наружные стены дома отстоят друг от друга на 10 метров или меньше. Есть и еще одно условие - между этими самыми стенами не должно быть стены несущего типа, делящей дом надвое. В противном случае надо использовать наслонные стропила. Когда строящийся дом разделяется не несущей стеной, а колоннами, монтируют сразу две стропильных системы. Стропила, расположенные под наклоном, обопрутся на колонны, а висячие отлично разместятся между ними.

Стропильная система висячего типа.
Для данной схемы стропильной системы двухскатной крыши характерно то, что стропила опираются на боковые стены. Плохо то, что при этом образуется распирающая нагрузка, способная со временем повредить стены. Чтобы такого не произошло, ноги стропил соединяют затяжкой. В результате образуется жесткий треугольник, не подверженный деформации при нагрузках. Часто вместо затяжек используют балки перекрытия, это особенно актуально когда необходимо обустроить мансардное помещение под крышей.

Плюс данной системы в том, что вовсе не обязательно крепить мауэрлат. Кроме того, достаточно просто монтируются те части конструкции, где ноги стропил опираются на стены. Доска, проложенная через изоляционный слой, поможет сделать ферму ровной и устойчивой, обеспечив большую площадь опоры. Далее рассмотрим основные разновидности висячих стропил. Все они трехшарнирными являются.

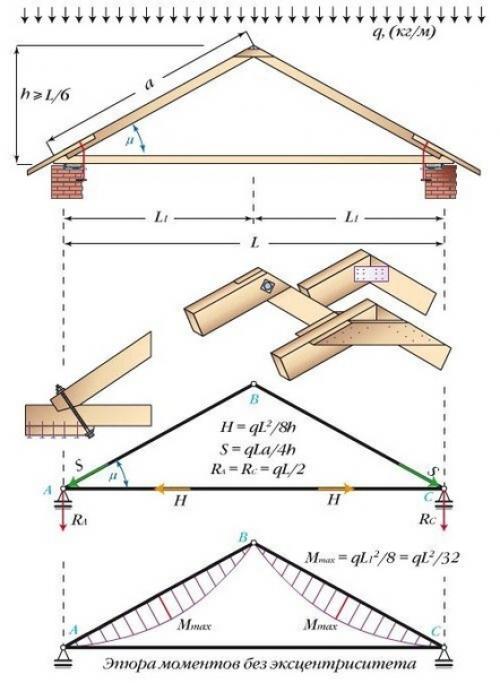

Простая треугольная трехшарнирная арка.
Это самое несложное сооружение, представляющее собой замкнутый треугольник, две верхних стороны которого подвергаются нагрузке на изгиб. Затяжка в такой конструкции не работает только на растяжение и не является несущей конструкцией, поэтому ее можно заменить на тяж из стали.

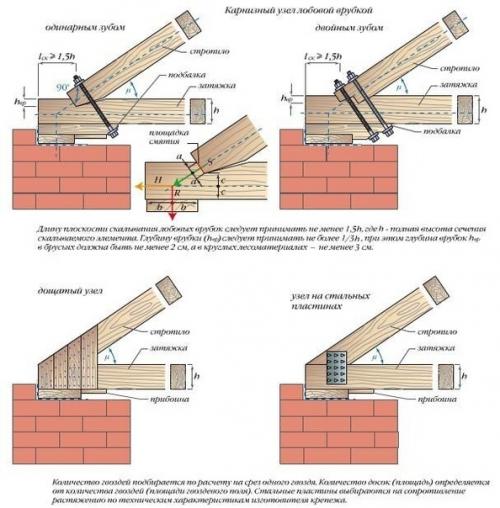

При этом имеется несколько решений организации конструкции карнизного узла. Это ортогональные лобовые врубки, а также применение дощатых или пластинчатых креплений.

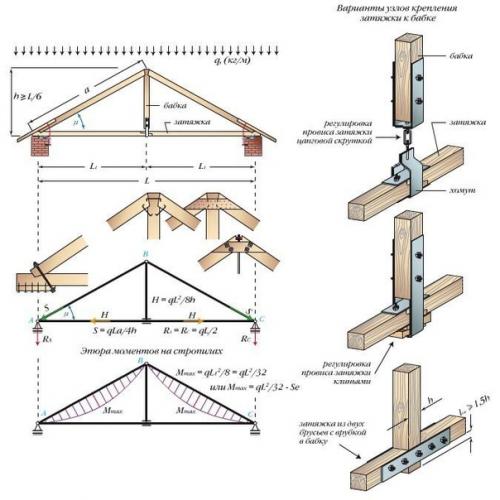

Треугольная трехшарнирная арка, усиленная бабкой или подвеской.
Данный вариант применяли только раньше, строя большие промышленные или сельскохозяйственные помещения с пролетом более 6 метров. Для частных домов эта схема не годится. Принцип ее в том, что вес затяжки (составленной из отдельных коротких элементов) берет на себя конек. Эти элементы соединены между собой и с хомутом подвески с помощью прируба (косого или прямого. Для скрепления используются болты. Деревянная подвеска носит название бабка, а железная - тяж. Эта деталь, висящая на узле карниза, а затяжка крепится к ее нижней части через деревянные накладки. Переходниками являются хомуты, регулирующие прогиб затяжки, если она провиснет.

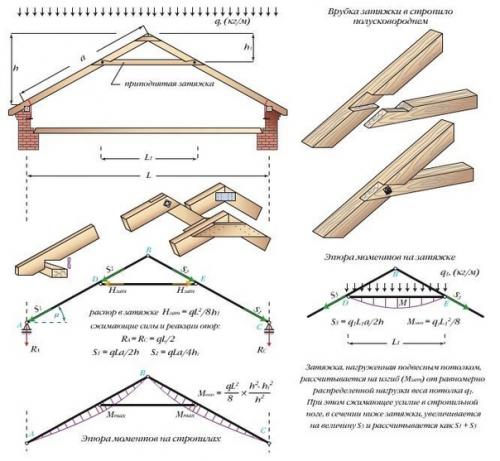

Треугольная трехшарнирная арка с приподнятой затяжкой.
Лишь в том случае, если вы хотите оборудовать под крышей мансардное помещение, то эта схема отлично подойдет. Здесь растяжку мы ставим не внизу, стягивая ноги стропил, а наверху. Поднимая ее выше, мы увеличиваем нагрузку на растяжение. Ну, а стропила держатся на балках мауэрлата по принципу ползуна. Нагрузка получается равномерной, а система - устойчивой. Для этого края стропил должны выступать за границы внешних стен дома.
Для того, чтобы затяжка не провисала, часто ее уравновешивают подвеской. Особенно это важно, если планируется сделать подвесной потолок или проложить слои изоляции. При короткой затяжке подвеску крепят к ригелю и коньку, прибивая две доски, при длинной - делают несколько подвесок. При больших нагрузках для крепления применяют хомуты. Ими же соединяют при необходимости две части составной затяжки.

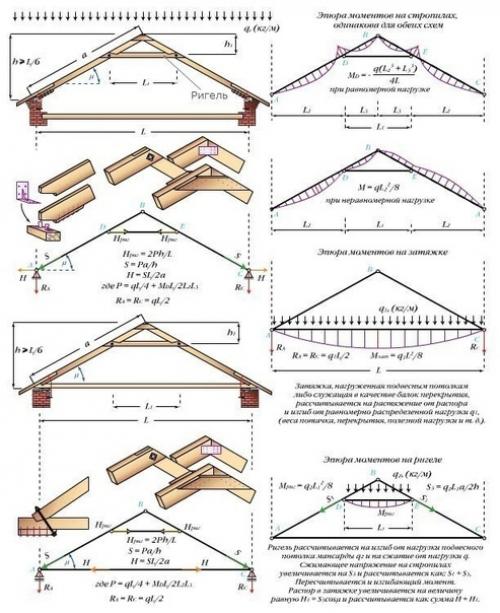

Трехшарнирная треугольная арка с ригелем.
Такую систему монтируют в том случае, если распорные нагрузки велики. Внизу крепится затяжка, а в верхней части - ригель. Благодаря такой конструкции мауэрлат к стене нет необходимости приделывать. В общем - то, ригель - это и есть затяжка, только испытывающая нагрузку не на растяжение, а на сжатие. Ригель не должен иметь шарнирного крепления к ногам стропил, а то конструкция будет шататься. Таким образом, если всё сделать как надо, то стропила превратятся в неразрезные балки, имеющие три опоры и два пролета.

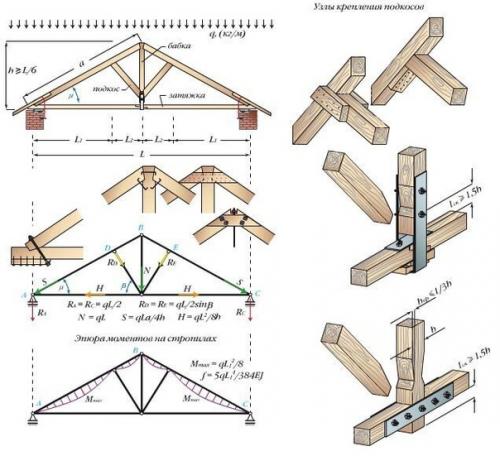

Трехшарнирная треугольная арка с бабкой, дополненная подкосами.
По поводу системы с бабкой рассказывалось чуть выше. Таким образом, если в такой конструкции ноги стропил достаточно длинные, приходится их подпирать. Для этого и служат подкосы, уменьшающие прогибающую стропила нагрузку. Несущей стены у висячей системы нет, так что упереть подкосы необходимо в бабку. Стабильная жесткая система принимает основную нагрузку на верхнюю свою часть, не доводя ее до низа стропил. Затяжка в такой конструкции обычно составная, соединенная прирубом. Опираясь на хомут бабки, она подтягивает книзу коньковый узел. А тот воздействует на подвес и стропила, сжимая их.
