Печь долгого горения. Принцип действия печи длительного горения

Печь долгого горения. Принцип действия печи длительного горения

В обычной печи, отапливаемой дровами, топливо сгорает за два, три часа. Помещение прогревается быстро, но так же быстро остывает после прекращения горения. Это значит, что дрова необходимо добавлять часто , что неудобно, особенно в ночное время. Кроме того, такой отопительный прибор забирает кислород из помещения, а часть тепла уходит в дымоход.

Отопительные приборы с длительным горением дров производятся из чугуна или стали (толщина листа 3−6 мм). По конструкции они отличаются от обычных печей — топка разделена на две части и более вместительная. Некоторые модели имеют воздушную конвекционную систему или водяной теплообменник.

Основная особенность этих отопительных приборов — способность работать в двух режимах. При необходимости быстро нагреть помещение шибер открывается полностью, зольник выдвигается на несколько сантиметров. Режим длительного горения предназначен для поддержания температуры на одном уровне.

Дрова сгорают очень медленно, с небольшим объемом кислорода и при более высокой температуре , чем в обычной печи.

Такие специфические условия создаются путем загрузки большого объема топлива и ограничения поступления воздуха (перекрытия шибера и поддувала). Дрова не горят, а тлеют, причем только небольшая часть. Основная масса только нагревается и образует горючий «топливный» газ, который впоследствии тоже сгорает, обеспечивая помещение теплом. Благодаря такой конструкции КПД у печи с длительным горением гораздо выше, чем у обычной. С каждой закладки дров можно получить гораздо больше тепла достаточно длительное время.

Печь тлеющего горения. Два основных типа печей длительного горения

Печи длительного горения производятся в двух вариантах: с водяным контуром и без него. Дровяные приборы с водяным контуром подходят для жилых и дачных домов, имеющих достаточно большую площадь, то есть когда необходимо обогреть несколько помещений от одной печи.

Цены на дровяные печи

Дровяная печь

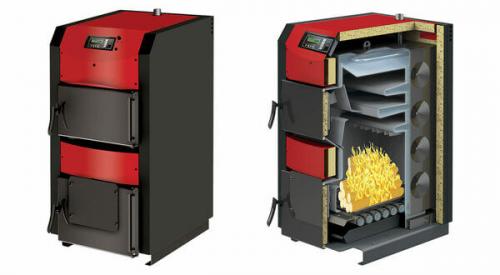

Печь длительного горения с водяным контуром.

Если приобретен прибор со встроенным водяным теплообменником, производится необходимая обвязка, установка необходимых для системы отопления приборов. А затем от печи в комнаты делается разводка труб отопительного контура, в который монтируются радиаторы. Учитывая то, что покупать придется не только саму печь , но и все аксессуары для установки контура, обойдется такое приобретение гораздо дороже.

Однако, этот отопительный прибор с водяным контуром поможет в дальнейшем экономить на топливе, так как при необходимости обогрева нескольких помещений не придется устанавливать и растапливать несколько печей.

Как правило, для дачных условий вполне хватает обычной печи, без водяного контура — она должна вполне справиться с задачей

Впрочем, современные печи длительного горения и без водяного контура способны обогреть довольно обширную площадь, несмотря на компактные размеры. Поэтому чаще всего в дачных условиях ее вполне будет достаточно, чтобы обеспечить теплом очень даже просторную комнату или даже несколько смежных.

Конструкция обычной печи длительного горения

Большинство металлических печей длительного горения имеют схожую конструкцию и состоят из следующих отделов:

Примерное устройство стандартной печи длительного горения

 1 — Топочная камера в которую закладываются дрова. В печах длительного горения эта камера традиционно имеет выраженно большой объем.

2 — Канал (камера) подачи первичного воздуха, поддерживающего тление древесины в топке. В обычных печах этот отдел еще называют поддувалом или зольником.

3 — Камера вторичного дожига пиролизных газов, выделенных древесиной в процессе беспламенного горения.

4 — Перегородка, разделяющая две камеры — топочную и дожига газов.

5 — Патрубок для монтажа дымоходной трубы.

Воздушные потоки, подающиеся в печь, показаны стрелками

а) Направление первичного воздуха.

б ) Подача вторичного воздуха, используемого в камере вторичного дожига.

в) Поток воздуха, распределяемый вдоль стекла дверцы и способствующий его охлаждению и самоочистке .

Конструкция печи длительного горения, оснащенной водяным контуром

Печи, оснащенные водяным контуром, имеют более сложную конструкцию, так как выполняют дополнительную функцию нагрева и подачи теплоносителя в отопительный контур.

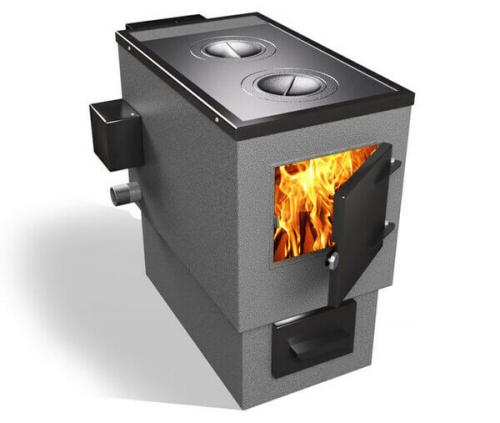

Печь длительного горения с водяным контуром.

Твердотопливный котел с водяным контуром — агрегат с автономным питанием, способный качественно отопить маленькие квартиры и достаточно большие площади.

В качестве источника энергии можно использовать дрова, торф, паллеты, уголь и экогорошек.

Прибор отлично подходит для установки в доме, не имеющего подвода к центральной системе отопления или газовой магистрали.

Главная особенность таких агрегатов — наличие водяного контура . Они могут быть одноконтурными и двухконтурными. Первые способны только отапливать помещение, а вторые — дополнительно подготавливать горячую воду для последующего использования.

Топливо подается вручную или автоматически, в зависимости от модели . Если это автоматика, то котел имеет резервуар для размещения сырья. Топливо может загружаться в систему в течение недели без посторонней помощи.

Такие модели имеют высокую цену, поэтому человек предпочитает выбирать котел с ручной кладкой.

ВАЖНО!

Одной закладки топлива хватает на 3-4 часа.

Чтобы составить образ твердотопливного котла с водяным контуром, необходимо рассмотреть принцип его действия :

1. Установка необходимой температуры в теплоносителе, подача топлива.
2. Нагрев теплообменника в водяном контуре.
3. Получаемая тепловая энергия аккумулирует со стенок водяной рубашки и происходит нагрев воды.
4. Несмотря на вид циркуляции воды в системе (естественный или принудительный), дом наполняется теплом за короткий промежуток времени.

Виды устройств

Каждый прибор имеет свои уникальные технические характеристики.

Но все модели можно разделить на несколько видов, в зависимости от типа процесса горения :

1. Традиционные . Отличительная особенность — процесс горения происходит снизу вверх. Топливо загружается вручную, продукты горения выводятся через дымоход. Котел не требует электричества для функционирования.
2. Длительного горения . Особенности — процесс сгорания идет сверху вниз, топливо закладывается сверху. Агрегат рассчитан на бесперебойную работу в течение суток без «дозоправки». За счет сложной конструкции котлы длительного горения имеют высокую стоимость.
3. Пиролизные . Особенности — наличие двух топливных камер: первая предназначена для сгорания твердого топлива, вторая — потребляет газ, который образовался в первой. Преимущества — высокий КПД, минимум отходов, экологичность. Но такие котлы требуют особого внимания — устанавливать их разрешено только в помещениях с влажностью 17-20%.
4. Универсальные . Особенности — функционирование на всех видах твердого топлива. Если сменить горелку, то можно использовать жидкое горючее. Модели оснащаются системой безопасности, которая исключает самопроизвольное возгорание или прекращение работы.

Достоинства и недостатки

Достоинства:

• высокое качество сборки, надежность и безопасность оборудования;
• длительный срок эксплуатации — некоторые модели способны прослужить более 10 лет;
• экономичный расход топлива, низкая себестоимость агрегатов и сырья;
• универсальность;
• нет необходимости производить регулярный технический осмотр;
• продукты горения пригодны для вторичного использования.

Недостатки :

• дровяные модели имеют низкий КПД — не выше 80%;
• необходимость каждые 5-6 часов загружать топливо в модели с ручной подачей.

Как выбрать и на что обратить внимание?

Основные рекомендации :

1. Мощность . Здесь покупателю следует обратить внимание на технические характеристики понравившейся модели. Производители указывают максимальную мощность, температуру, предполагаемую площадь.
2. Принцип работы . Главный нюанс — количество контуров. Агрегаты с одним контуром только выдают тепло в комнаты, а с двумя — дополнительно обеспечивают человека горячей водой для бытовых нужд.
3. Возможности . Приборы оснащаются различными системами для контроля процесса горения и фиксирования необходимой температуры. Некоторые современные модели оснащаются варочными панелями, на которых можно готовить пищу.
4. Тип топлива и стоимость . Здесь человеку лучше отталкиваться от личных предпочтений и финансовых возможностей. Экономичным считается горючее в виде угля, дровяного сырья.

Чугунные печи длительного горения. Виды бытовых печей из чугуна

Существует несколько разновидностей дровяных печек, изготовленных из специальной марки чугуна:

• простые отопительные (буржуйки);
• печи – камины;
• отопительно-варочные;
• источники тепла длительного горения.

Так выглядят буржуйки из чугуна

Печь — буржуйка чугунная – простейший и самый дешевый вариант дачного отопителя на дровах. Агрегат состоит из двух камер – зольной и топливной, разделенных колосниками. Сзади или сверху корпуса выведен патрубок для подключения дымохода, а подача воздуха осуществляется путем прикрывания дверцы зольника либо с помощью регулируемой заслонки.

К сожалению, чугунные печи — буржуйки нельзя отнести к эффективным средствам обогрева дачи или частного дома. КПД подобных агрегатов не превышает 40%. Это значит, что львиная доля тепла от сжигания дров попросту вылетает в дымоходную трубу.

В плане эффективности недалеко от буржуек ушли и чугунные печи для дома, сделанные в виде каминов. Они скорее выполняют декоративную функцию, нежели реально обогревают комнаты. Отличие от первой группы состоит в схожести с настоящим камином по форме топливника и передней панели, закрытой широким панорамным стеклом.

Отопитель с варочной конфоркой (слева) и печь-камин (справа)

Варочная печка из чугуна снабжена плитой с конфорками, куда можно поставить посуду для приготовления и разогрева пищи. По конструкции она мало отличается от традиционной буржуйки, только в более продвинутых моделях варочная поверхность защищена от прямого воздействия пламени горизонтальной перегородкой.

Наиболее эффективны для отопления дачи чугунные печи длительного горения. Их конструкция модернизирована различными способами с одной целью – максимально отнять вырабатываемое тепло от дымовых газов и передать его в помещение. За счет этих усовершенствований, которые будут описаны далее, КПД отопителя возрастает до 60%.

Чугунные печи для обогрева дач и частных домов, предлагаемые разными производителями, могут комплектоваться дополнительными элементами, расширяющими их функциональность:

• водяным контуром, используемым для подключения 1—2 отопительных радиаторов;
• панорамным стеклом, позволяющим созерцать горение дров и вовремя подкинуть полено – другое;
• удобной заслонкой для регулирования потока воздуха;
• духовкой, дополнительным отделением для дров.

Нередко в комплекте с чугунными печами – буржуйками поставляются разные полезные аксессуары – кочерга, скребок и металлическая подставка (поддон) для установки отопителя на полы.
