Подъёмно-поворотные ворота своими руками.

В основу функционирования ворот поворотного типа заложен принцип принудительного движения створки по задаваемой специальными направляющими траектории. При таком движении воротное полотно перемещается из вертикального (закрытого) положения - в горизонтальное (открытое.

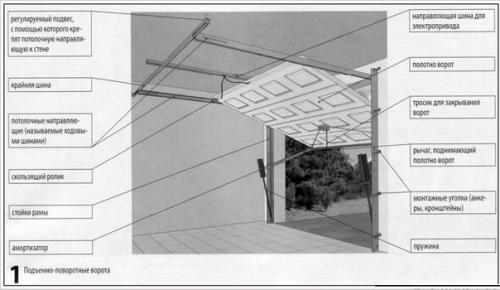

Ворота подъёмно-поворотного типа содержат в своём составе следующие узлы и рабочие механизмы:
Рама (основание);.
Подвижное полотно;.
Механизм открывания.

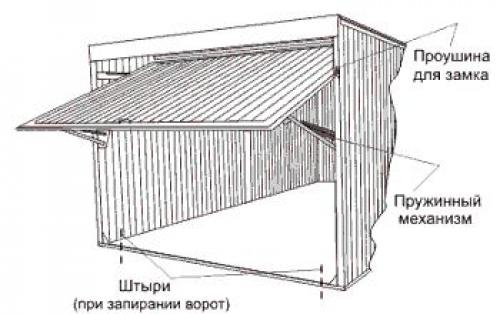

Створка (полотно) подъемно-поворотного механизма выполняется в виде жёсткого каркасного модуля, который при закрывании ворот поднимается и убирается в подпотолочную нишу под действием специального шарнирно-рычажного механизма. В качестве противовесов в механизме управления воротами используются пружины компенсирующего действия, текущее состояние которых ( "Натянуты - Ослаблены") определяется позицией створки.
Порядок монтажа ворот.
Сборка подъёмно-поворотных ворот своими руками производится обычно в следующей последовательности:
Изготавливается рамная конструкция, собираемая из брусков подходящего сечения с тем расчётом, чтобы высота её составляла примерно 2. 2 м, а ширина - порядка 2. 8 м.
Готовые бруски скрепляются затем при помощи металлических уголков; при этом нижняя перекладина заглубляется в стяжку пола на глубину около 10 см. Боковые стойки рамного каркаса закрепляются в гаражном проёме посредством металлических штырей.
Поворотное полотно можно изготовить из металлических уголков, сваренных в виде рамы. Полученная таким образом конструкция сначала обшивается досками, а затем обивается стальным листом.

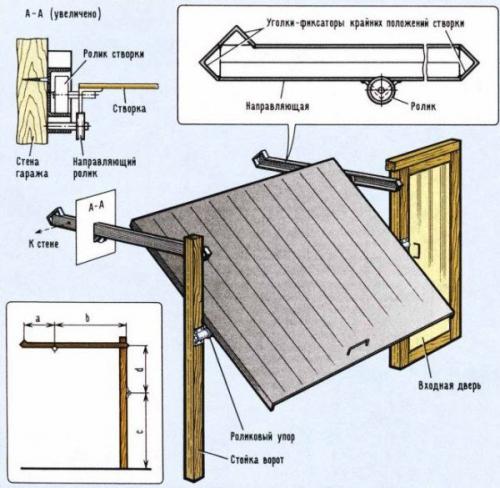

Затем следует произвести разметку и установить кронштейны, при помощи которых вертикальные полозья будут крепиться к стене. После их монтажа необходимо залить монтажной пеной все зазоры, образовавшиеся между стеной и рамой.
Далее производится монтаж потолочных (горизонтальных) направляющих, после чего готовое полотно можно будет установить в полозья.
После этого можно приступать к монтажу узла подъёмно-поворотного механизма; при его обустройстве пружины следует отрегулировать таким образом, чтобы полотно ворот поднималось вверх с небольшим усилием, но в то же время и не соскальзывало бы вниз самопроизвольно.
Проведение любых монтажных работ бывает сопряжено, как правило, с рядом тонкостей, учесть которые вам помогут следующие рекомендации профессионалов:
Потолочные направляющие должны выставляться строго горизонтально, в противном случае полотно может застревать в них при перемещении. Выровнять положение направляющих можно с помощью прокладок, устанавливаемых между балкой и рамным основанием ворот;.
Для регулировки силы натяжения компенсационных пружин следует воспользоваться специальным регулировочным устройством, входящим в комплект подъёмно-поворотного механизма. При этом пружины фиксируются в различных рабочих положениях, соответствующих различным положениям створки ворот;.
В целях повышения уровня безопасности эксплуатации ворот подъемно-поворотного типа с противовесом на рамный каркас следует устанавливать специальные страховочные ограничители (стопоры.
