Армирование ленточного фундамента.
Главная задача фундамента состоит в передаче нагрузки здания (сооружения) на грунт. Очевидно, что бетон в фундаменте будет испытывать внутреннее усилие на сжатие - сверху давят стены, снизу отпор грунта. Бетон, в отличие от арматуры, на сжатие работает очень хорошо. Так зачем в ленточном фундаменте применяется армирование?
Зачем нужна арматура в ленточном фундаменте.
В процессе эксплуатации здания неизбежно возникает осадка. Грунт уплотняется под подошвой фундамента в условиях давления сверху. Чем выше давление, тем сильнее происходит уплотнение. В том случае, если оно строго равномерно по всей протяженности ленточного фундамента, опасные внутренние усилия в фундаменте не возникают.
На практике такая ситуация встречается крайне редко. Не симметричность форм и нагрузок обуславливает неравномерное давление. С целью снижения неравномерности осадки в пределах одного здания обычно применяют фундаментные ленты разной ширины. Больше нагрузка - больше ширина. Но даже в этом случае полностью уравнять значения давлений под подошвой фундамента невозможно.
Кроме того, нельзя поручиться за абсолютную идеальность основания фундамента (грунта. Различные включения в грунтовой толще также неравномерность осадок формируют. Негативное влияние и неравномерная влажность оказывает. Протечка водонесущих коммуникаций, отсутствие отмостки с одной стороны, вероятность появления различных пристроек (дополнительная нагрузка дает дополнительную осадку) - всё это формирует неравномерность осадок.
Условно говоря, поверхность грунта под лентой фундамента стремится стать "Кривой" по вертикальному направлению. Наиболее опасными участками становятся углы, а также места со значительными перепадами нагрузок (например, при переменной этажности, наличии колонн, дополнительно нагруженных пилонов и т. д. . такая ситуация формирует в фундаментной ленте дополнительные внутренние напряжения в виде поперечных сил и изгибающих моментов. Для их восприятия в тело фундаментов вводят арматуру, так как без неё появятся трещины не только в ленте, но и в стенах.
Какая арматура для фундамента нужна.
По материалу арматуру разделяют на два вида - стальную и композитную. Последняя появилась сравнительно недавно и, обладая рядом недостатков (как и преимуществ), на сегодняшний день редко применяется в частном строительстве.

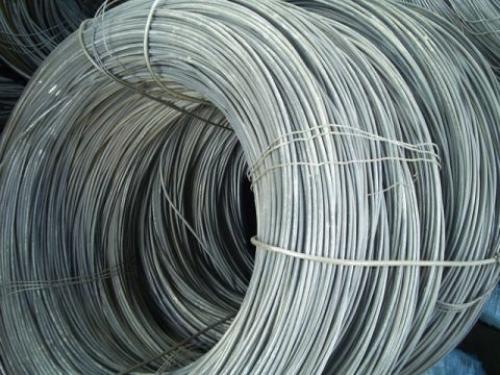

Стальная арматура на стержневую и проволочную подразделяется. Для армирования ленточного фундамента применяется стержневая арматура периодического профиля в качестве основной (рабочей, ещё говорят "Продольной") и гладкая в виде дополнительной (поперечной.
Рабочая арматура должна иметь хорошее сцепление с бетоном для обеспечения совместной работы. Такую арматуру делают с периодическим профилем, разделяя её на классы по прочности. По госту времён Ссср для частного строительства применяется арматура класса A - III или её аналог по современному госту - A400. В качестве поперечной арматуры применяют гладкие стержни класса A - I или её современный аналог A240. Арматура по современному госту отличается несколько изменённым профилем (серповидный. Принципиальных отличий между ними нет.
Конструктивные требования к ленточным фундаментам и их армированию.
В виду некоторой непредсказуемости степени неравномерности осадки точный расчёт требуемого диаметра для ленточного фундамента едва ли возможен. Поэтому за десятилетия строительства и эксплуатации зданий были выработаны конструктивные требования к армированию ленточного фундамента.
Диаметр рабочих стержней принимается не менее 12 мм.

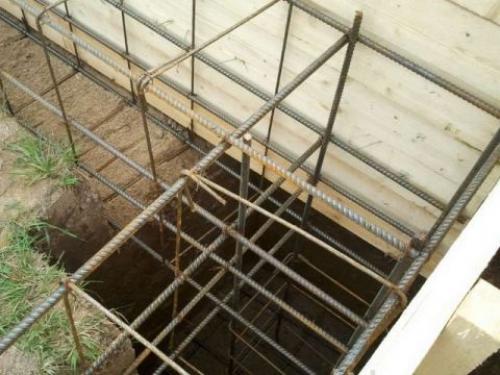

Рабочие (продольные) стержни объединяются в пространственные каркасы посредством поперечной арматуры методом сваривания или вязания.
Количество продольных стержней в каркасе не менее четырех (обычно шесть.
Шаг поперечного армирования в пределах 200-600 мм назначается. Диаметр стержней 6-8 мм.
Толщина ленточного фундамента обычно принимается равной 300 мм.

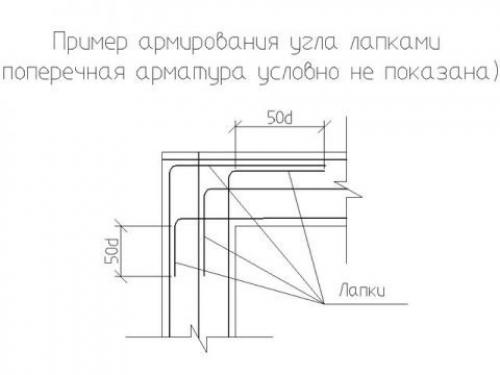

Уязвимые места в углах и Т - образных пересечениях усиливаются арматурными вутами или лапками. Их диаметр равным диаметру продольных стержней принимается.

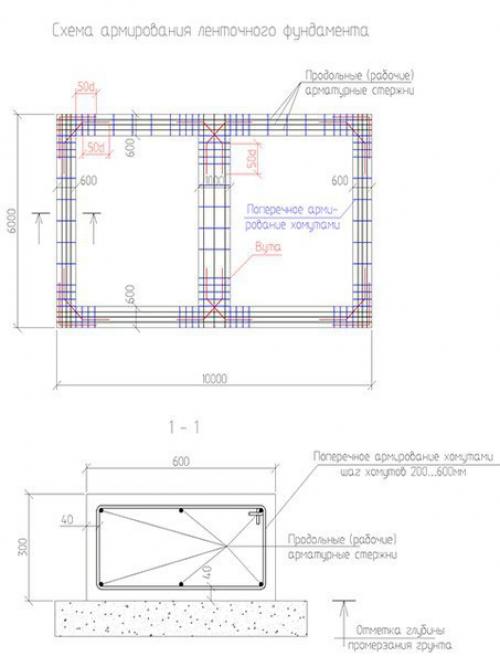

Схема армирования ленточного фундамента. Продольное стыкование рабочей арматуры. Армирование углов.
Схему армирования ленточного фундамента мы рассмотрим на примере одноэтажного дома с мансардой размером в плане 10x6 м.
Продольное армирование выполнено шестью стержнями арматуры класса A - III диаметром 12 мм. Поперечное - хомутами из арматуры класса A - I диаметром 8 мм. Шаг хомутов принят в области углов и Т - образных пересечений 200 мм, в остальных местах 600 мм.
Углы и места Т - образных пересечений усилены угловыми и диагональными вутами из арматурных стержней класса A - III диаметром 12 мм. Нахлест вут в области примыкания к продольным стержням принят 50 диаметров (50 х 12 мм = 600 мм.
