Постройки на участке: дачный туалет своими руками.

09.08.2017 в 20:55

Классический деревянный туалет - это наиболее простой вариант уборной из дерева, он выглядит как мини - домик, расположенный где-нибудь в глубине двора или сада. Изготавливается из досок и брусков, которые крепятся между собой с помощью шурупов, и устанавливается на выгребную яму, обложенную кирпичом.

Подготовка материала и требуемый инструмент.

Размеры.

Габариты туалета по снованию вместе со ступенью 1550 х 1140 мм.

По крыше 1140 х 1200 мм.

Постройки на участке: дачный туалет своими руками.
По корпусу 1000 х 1040 мм.

Постройки на участке: дачный туалет своими руками. 01
Дверное полотно 600 х 1950 мм.

Постройки на участке: дачный туалет своими руками. 02
Окошко 500 х 80 мм.

Постройки на участке: дачный туалет своими руками. 03
Необходимый материал.

Постройки на участке: дачный туалет своими руками. 04
Для изготовления данного туалета желательно использовать пиломатериал хвойных пород, эта древесина, несмотря на её дешевизну, благодаря содержанию в ней смолы, устойчива к гниению.

Постройки на участке: дачный туалет своими руками. 05
Для крепления деталей и фурнитуры понадобятся шурупы 4 х 35-45 мм, 5 х 70-80 мм.

Постройки на участке: дачный туалет своими руками. 06
Понадобятся петли и ручки для двери, а для установки стекла в окошко подойдут деревянные рейки сечением 10-15 мм.

Постройки на участке: дачный туалет своими руками. 07
Инструмент.

Постройки на участке: дачный туалет своими руками. 08
Для сверления отверстий и закручивания шурупов необходим шуруповёрт с битой, соответствующей головке шурупа и сверла по дереву диаметром 5 и 3 мм.

Для обработки дерева - лобзик, стамеска, ножовка или торцовочная пила.

Для разметки спилов и отверстий - рулетка и столярный угольник.

Нарезка деталей и сборка.

Детали нужно пилить так, чтобы все стороны строго соответствовали углу 90 градусов, если это условие будет соблюдаться, то конструкция получится прочной, а собрать её будет намного легче и быстрее.

Основание.

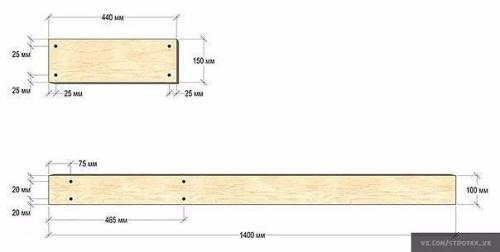

Нарезаются горизонтальные бруски для основания:

1400 х 100 х 50 мм = 2 шт.

440 х 150 х 50 мм = 2 шт.

По разметке сверлятся отверстия диаметром 5 мм.

Затем нужно нарезать вертикальные бруски, они служат для скрепления горизонтальных деталей:

250 х 50 х 50 мм = 4 шт.

Крайние каркасы основания собираются и скрепляются шурупами 5 х 95 мм к вертикальным брускам по ранее просверленным отверстиям.

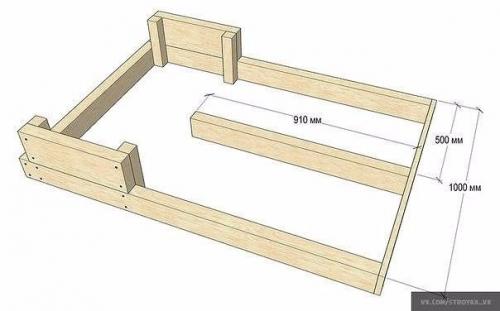

Мы изготавливаем брусок 910 х 100 х 50 мм, это будет средняя балка для прикручивания к ней в последующем этапе ступеней.

Следующие детали передний и задний поперечные бруски:

Передний 20 х 100 х 1000 мм.

Задний 50 х 100 х 900 мм.

Выставляем крайние основания по разметке как на рисунке ниже, среднюю балку ставим ровно посередине и скрепляем все указанные детали с помощью шурупов 5 х 95 мм.

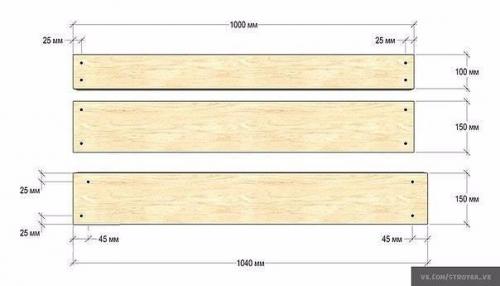

Затем изготавливаем детали для пола и ступеней основания:

1040 х 40 х 150 мм = 3 шт.

1000 х 40 х 150 мм = 7 шт.

1000 х 40 х 100 мм = 1 шт.

Размечаем и сверлим в них отверстия диаметром 5 мм.

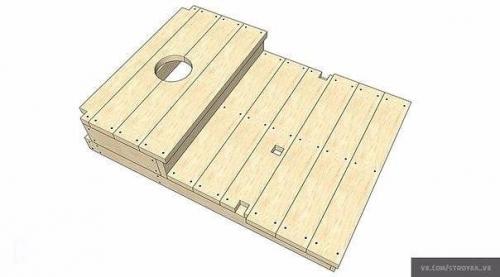

Укладываем детали по разметке, как на рисунке ниже, и крепим шурупами по просверленным отверстиям.

Выпиливаем гнёзда для крепления стоек каркаса и для отхожего места.

Из доски толщиной 50 мм изготавливаем дополнительные рёбра жёсткости и прикручиваем их шурупами к низу ступени:

150 х 50 х 490 мм = 2 шт.

Каркас.

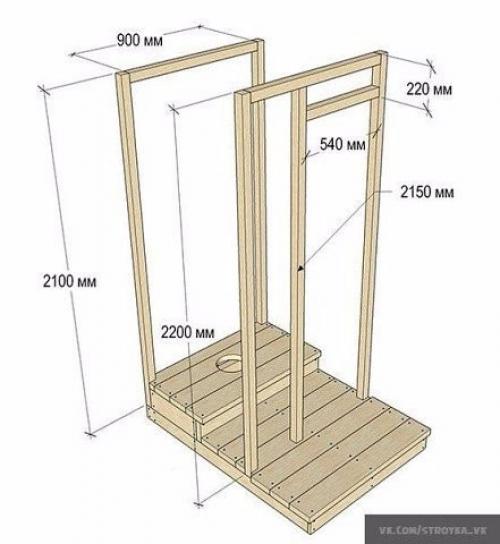

Готовим бруски для обрешётки каркаса:

50 х 50 х 2200 мм = 2 шт.

50 х 50 х 2100 мм = 2 шт.

50 х 50 х 2150 мм = 1 шт.

50 х 50 х 900 мм = 2 шт.

50 х 50 х 540 мм = 1 шт.

Бруски по 2200 мм вставляем в выпиленные гнёзда посередине нижнего каркаса, брусок 2150 мм располагаем в гнездо, выпиленное между ними, в последующем он послужит и обрешёткой и коробкой для двери, детали по 2100 мм прикрепляем к задней части каркаса.

Бруски 900 мм служат для скрепления верхней части каркаса, а деталь 540 мм - для верхней части коробки будущей двери и окна.

Все детали скрепляются шурупами 5 х 95 мм.

Обшивка стен.

Для обшивки каркаса используется доска 20 х 110 мм со шпунтом и гребнем (вагонка.

После нарезки в деталях по разметке сверлятся отверстия диаметром 3 мм, иначе доски в местах вкручивания шурупов потрескаются, что приведёт к недостаточной прочности всей конструкции и потере внешнего вида.

20 х 100 х 1000 мм = 34 шт.

20 х 100 х 390 мм = 20 шт.

Доски обшивки корпуса, по предварительно просверленным отверстиям, крепятся к брускам корпуса шурупами 3, 5 х 40-50 мм, шурупы лучше использовать желтые (оцинкованные), поскольку они мало подвержены коррозии и во влажной среде не оставляют тёмных потёков на древесине.

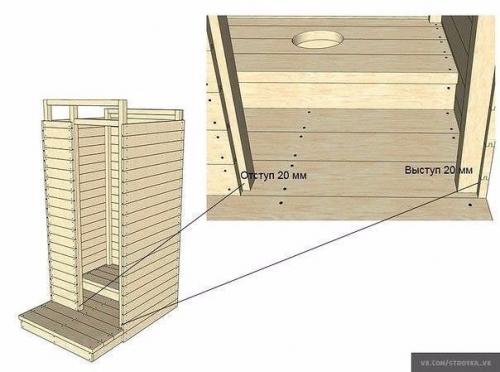

На передней и задней стенах каркаса доски обшивки ставятся вровень с брусками, а на боковых стенах с отступами по 20 миллиметров, с обеих сторон.

Передние детали обшивки крепятся к брускам - стойкам, в узлах примыкания досок к крайней правой и средней стойкам каркаса делаются отступы по 20 мм, образовывая фальц, эти бруски - стойки одновременно выполняют функцию и каркаса и коробки для полотна двери.

Верхние завершающие детали стен можно изготовить как из составных досок по 100 мм, так и из одной доски шириной 200 мм.

Боковые 20 х 200 х 100 х 1000 мм = 2 шт.

Передняя деталь 20 х 200 х 1000 мм, в ней нужно вырезать проём 500 х 80 мм для будущего окна.

При правильной сборке в готовом корпусе будут встроенная дверная коробка и окно с фальцем.

Крыша.

Детали для крыши делаются из шпунтованных досок толщиной 20 мм:

20 х 1200 х 150 мм = 6 шт.

20 х 1200 х 120 мм = 2 шт.

Свесы досок крыши относительно корпуса с передней и задней сторон выступают по 100 мм, с боков по 50 мм.

Доски крепятся к каркасу шурупами 3, 5 х 50-60 мм, верхние и нижние края крыши крепятся к горизонтальным верхним брускам каркаса, крайние боковые доски дополнительно крепятся в бока корпуса.

Стекло размером 540 х 120 мм устанавливается в фальц рамы, клеится на герметик и крепится к окошку деревянными рейками и гвоздями.

Изготовление и установка двери.

Дверь изготавливается из шпунтованных досок толщиной 20 мм, ширина доски с учётом гребня 110 мм, в сборке полезная ширина детали составит 100 мм.

Нарезка деталей для двери.

Доски для полотна 1940 х 110 мм = 6 шт.

Обрешётка 520 х 100 мм = 2 шт. и 1500 х 100 мм = 1 шт.

В деталях полотна по разметке сверлятся отверстия диаметром 3 мм.

Фурнитура для двери.

Для установки двери подойдут накладные петли - навесы, так же понадобятся дверные ручки и внутренний запор.

Сборка двери.

Собирать полотно необходимо на ровном основании, по схеме ниже выставляется обрешетка, поверх кладутся доски полотна с соблюдением отступов.

С верха и низа полотна должны быть отступы по 150 мм, с боков по 25 и 55 мм.

По отверстиям полотно с обрешёткой скрепляются шурупами, поскольку толщина полотна и обрешётки в сумме составляет 40 мм, шурупы не должна быть длиннее 35 мм.

Установка двери.

Дверное полотно устанавливается в коробку с зазорами по 5 мм с боков и сверху, снизу между полом и дверью должен быть зазор 15 мм.

Петли - навесы крепятся шурупами к коробке и полотну, крепить петли к полотну нужно обязательно в местах обрешётки.

Выгребная яма.

Расположение выгребной ямы без дна в зависимости от плотности грунта допускается на расстоянии не менее 10 метров от фундаментов построек, при небольшой глубине ямы и редком использовании туалета по назначению эти требования можно снизить.

Размер ямы и материал.

Размер ямы должен быть в ширину 1000 х 1000 мм, в глубину 1500 мм.

Кирпич рекомендуется глиняный (красный), поскольку он наиболее устойчив к влаге, по сравнению с другими видами кирпича.

Кирпичная кладка.

Кирпич кладётся на цементно-песчаный раствор в соотношении цемента к песку 1: 3, по завершении кладки в течение трёх суток периодически поливается водой до полного затвердевания раствора.

Верхний ряд кирпича должен быть выше земли на 100 мм, для того, чтобы в яму не попадала вода от дождя и талого снега.

Последний ряд кладки удлиняется от 1000 до 1440 мм и служит фундаментом для туалета. Установка туалета на выгребную яму перед самой установкой на верхний ряд кирпича можно нанести слой плиточного клея, это придаст конструкции устойчивость и предотвратит сквозняк снизу. Туалет устанавливается на выгребную яму и крепится к ней шурупами по кирпичу или бетону (дюбелями.
