Правильное подключение несколько розеток шлейфом.

18.08.2017 в 07:55

Многие просто соединяют такие розетки шлейфом, соединяя их через контакты розетки (см. Рисунок), тогда вся нагрузка через клеммный контакт первой розетки, в процессе работы который ослабевает и выгорает.
Правильное подключение несколько розеток шлейфом.
Для подключения такого вида сборки, необходимо в каждой установочной коробке (подрозетнике) выполнить электрическое соединение. Начинать необходимо с последней розетки к которой приходит конечный шлейф, три однопроволочных проводов подключаем к контактам розетки (фаза, ноль, заземление), устанавливаем розетку в установочную коробку (подрозетник), предварительно мы протягиваем концы шлейфа в соседнее гнездо.

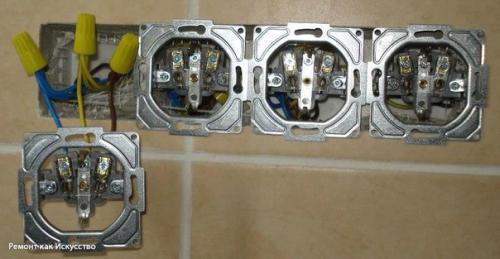

Правильное подключение несколько розеток шлейфом. 01
В соседнем подрозеткнике и последующих необходимо выполнить три соединения по три провода в каждом (фаза, ноль, заземление), в итоге ток нагрузки будет проходит через соединение в колпачке сиз, а не через контакты розетки.

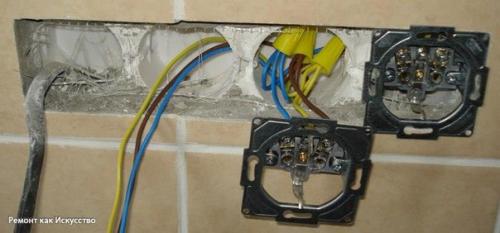

Правильное подключение несколько розеток шлейфом. 02
