Схема подключения двойной розетки. Особенности монтажа устройства

Двойная розетка имеет один подрозетник с двумя разведенными клеммниками и одну монтажную часть для проводов.

Двойная розетка представляет собой моноблок, состоящий из двух штепсельных разъемов, и потому схема ее подключения в один подрозетник будет несколько сложнее

При желании обустройство электроточки можно выполнить и своими силами, не прибегая к услугам мастера.

Использовать перемычки допускается лишь при условии, что к электроточкам планируется подключать не слишком мощные приборы. При подключении мощного оборудования мастера рекомендуют осуществлять параллельное подключение двух розеток, создавая ответвление проводов на каждую точку.

Но в любом случае для предупреждения аварийных ситуаций суммарная нагрузка на такой тип розеток должна составлять не более 16А.

В случае необходимости монтажа розетки с двумя разными подрозетниками ниши для их установки потребуется предварительно просверлить электродрелью, выдерживая при этом одинаковое расстояние между дырочками.

Установка двойной розетки schneider electric. Двойная розетка – это вынужденная мера?

Отвечая на этот вопрос, мы говорим твердое «Да»! Двойная розетка – это действительно вынужденная мера. Гораздо лучше иметь две отдельные розетки, объединенные под общей рамкой, чем одну двойную. Попробуем аргументировать это утверждение.

Механизмы современных розеток и выключателей монтируются в стандартных монтажных коробках диаметром 68 мм и глубиной 40 мм или 60 мм (увеличенной глубины). Последние используются для того, чтобы за механизмом можно было еще и разместить элементы коммутации, что позволяет избавиться от распределительных коробок. Монтажные коробки также часто называют подрозетниками. Такое определение ошибочное, но оно настолько вошло в обиход, что бороться с этим бесполезно.

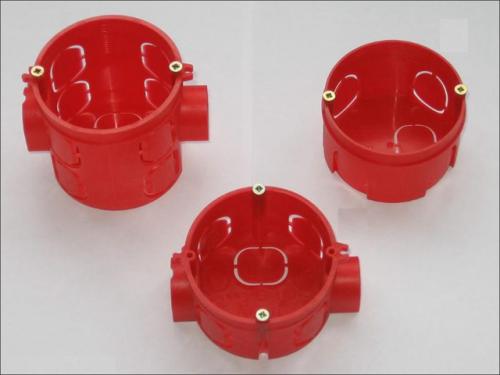

Различные виды монтажных коробок

Коробки делают из пластика, на боковых поверхностях и сзади имеются перфорированные отверстия для ввода кабеля, которые в нужном месте легко вырезаются ножом. Сбоку коробок могут быть «уши» — выступы, которыми можно соединять коробки вместе. Внутри «ушей» в дальнейшем легко прокладывать провод. Соединенные «ушами» коробки имеют стандартные межцентровые расстояния в 71 мм. Это позволяет монтировать механизмы розеток, выключателей, диммеров и других устройств рядом.

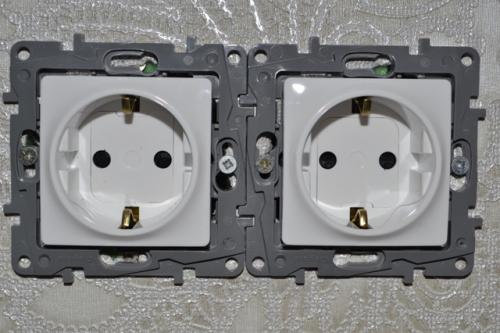

Механизмы двух розеток, смонтированных в двух монтажных коробках с межцентровым расстоянием в 71 мм

А потом закрывать их единой рамкой на два места. Если бы каждая розетка монтировалась со своей рамкой, то монтажные коробки пришлось бы «раздвигать» на бо́льшее расстояние и между ними была бы щель, что не так эстетично.

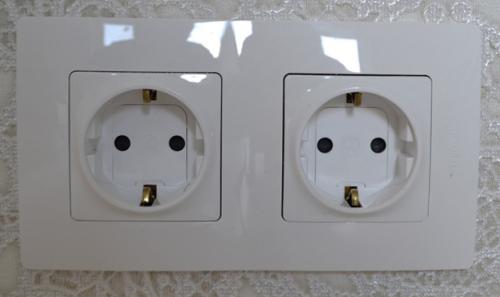

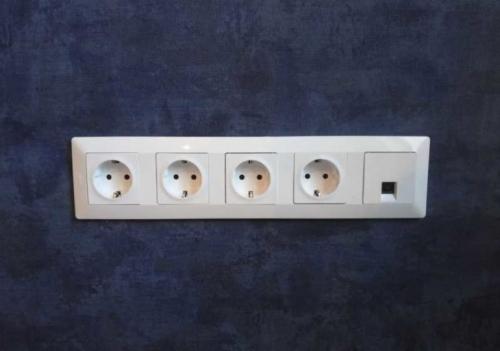

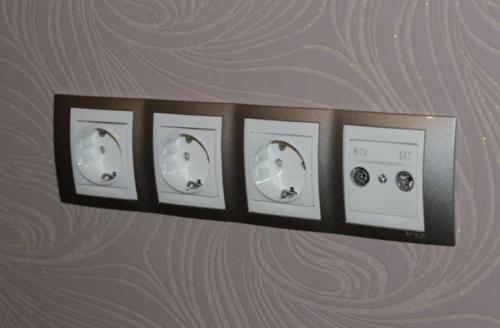

Те же розетки, но уже под одной рамкой

Теперь стоит определиться с некоторыми понятиями. Розетки, в которых два отдельных механизма монтируются в своих монтажных коробках, а потом они объединяются под одной рамкой называют сдвоенными или блок из двух розеток. Рассмотрим, что такое двойная розетка. Основным ее отличием является то, что две контактные группы для двух розеток монтируются в одном механизме, размещенном в одной монтажной коробке . Состав механизма можно увидеть на следующем рисунке.

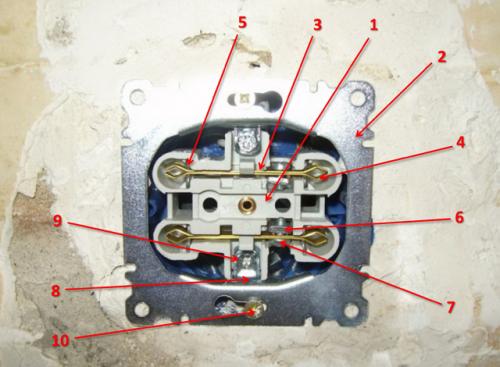

Устройство двойной розетки без заземляющего контакта

Основная деталь механизма розетки – это корпус (1), который делается из термостойкого пластика. Ранее можно было встретить керамические корпуса, однако, сейчас это либо редкость, либо очень дорого. К корпусу присоединен суппорт (2), который «отвечает» за точное позиционирование розетки на плоской поверхности стены и крепление механизма к монтажной коробке при помощи саморезов (10).

Электрическая часть розетки состоит из шины (3), представляющей собой две сложенные вместе и соединенные латунные пластины, которые укладываются в пазы корпуса. На концах шины пластины «расходятся» образуя лепестковые контакты (4), отвечающие за надежный контакт с цилиндрическими штырями штепселя (вилки). Хоть и латунь и является упругим материалом, но все равно со временем соединение может разбалтываться, нарушая контакт. Для предотвращения этого явления в хороших розетках ставят пружинные скобы (5). Контакт с проводом обеспечивает квадратная гайка (6), прижимающая его к шине при помощи винта (7). Зачищенный провод заводится с задней части корпуса через специальные отверстия.

Крепление и центрирование механизма розетки в монтажной коробке кроме саморезов (10) осуществляется двумя подпружиненными лапками (8), которые имеют острые концы. При вращении винтов 9 по часовой стрелке (закручивании) лапки-фиксаторы раздвигаются в стороны и упираются в рельефную внутреннюю поверхность монтажной коробки, надежно фиксируют механизм.

Как подключить розетку makel. Этапы подключения простой розетки

Чтобы правильно подключить компьютерную или любую другую розетку (под плиту, холодильник, блок питания), Вам понадобится пошаговая инструкция и проект проводки. Первым делом нужно закончить все подготовительные работы. Это проводка кабеля к нужному месту, организация отверстия в стене (если подключение будет производиться при помощи встроенной розетки) и выбор нужного типа устройства.

Фото — установка настенной модели

Пошаговая инструкция :

Необходимо обесточить квартиру или дом. Это первый и очень важный шаг, от которого зависит Ваша безопасность. В большинстве случаев, на входе в помещение устанавливается автомат, который позволяет полностью прекратить подачу электрического тока. После этого при помощи специальной отвертки нужно проверить напряжение, при отключении питания его быть не должно. Во избежание вероятных травм, работать нужно в резиновых диэлектрических перчатках;
После нужно снять старую розеточную коробку. Она прикреплена при помощи винтовых соединений. Аккуратно открутите их и уберите винтики в сторону. Для фиксации большинство коробок прикреплены металлическими лапками к выступам в стене. Их нужно осторожно отогнуть, будьте осторожны, при неаккуратном обращении они могут сломаться. Теперь нужно отсоединить провода питания;

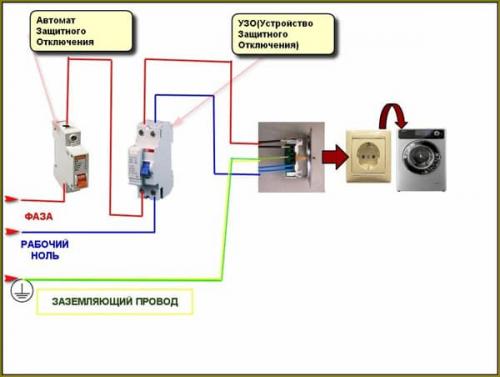

Для обеспечения максимального уровня безопасности рекомендуем подключать розетку с заземлением к щитку. Они немного отличаются от стандартных подрозеточников своей конструкцией, у них в первую очередь подключаются именно заземляющие клеммы, а уже после них кабеля фазы. Здесь провод земли от щитовой прокладывается к нужной розетке и примыкает к выступающим металлическим клеммам;
Если у вас модель без заземления, то работа проводится боле просто и быстро. В большинстве случаев, провода подключения маркированы цветом. Каждый из них нужно немного зачистить – это поможет сделать кабеля более гибкими. Для этого снимается до 15 сантиметров изоляции;
После подключаем питающий провод к клеммам. Для более плотной и прочной установки он должен присоединяться к контактам при помощи винтового зажима. Отверткой закрутите винт, но не пережмите его, иначе слетит резьба;

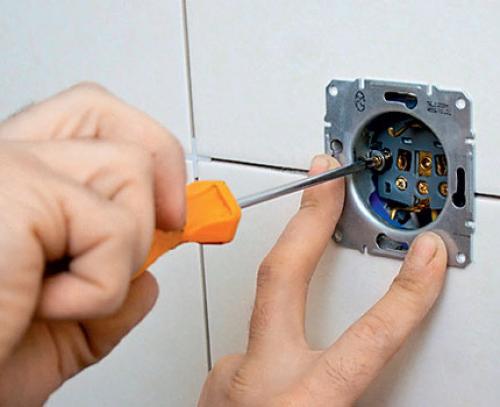

Фото — монтаж
Во время подключения розетки нужно провода закрутить в кольцо, так они гарантировано не слетят с винта зажима. После все клеммы еще раз проверяются на прочность крепления, прибор вставляется в коробку;
В зависимости от типа прибора, её можно установить на стену или в неё. Встроенная считается более удобной и безопасной в повседневном использовании, но при этом накладная значительно экономит время на подготовительном этапе.

Как подключить двойную накладную розетку Viko. Выключатели и розетки Viko - монтаж кабеля

Viko или Vi-ko - бюджетное решение по многим вопросам электрики (выключатели, розетки, боксы, автоматы, светильники и т.д.). Производитель, если не ошибаюсь - турецкая компания Viko Elektrik .
Качество продукции можно назвать хорошим. Есть конечно и косяки, но в общих чертах всегда хорошие полимерные корпуса изделий и аккуратно собранная начинка.
В этой небольшой заметке речь пойдёт о специфических розетках и выключателях Viko с зажимным механизмом крепления кабеля. Короче говоря, если вы вдруг купили розетку, раскрутили корпус, а там внутри нет привычного винтового крепежа в контактах, то сразу впадать в панику не стоит. Это - зажимы.

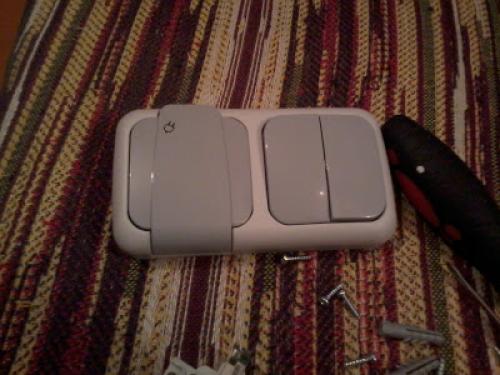

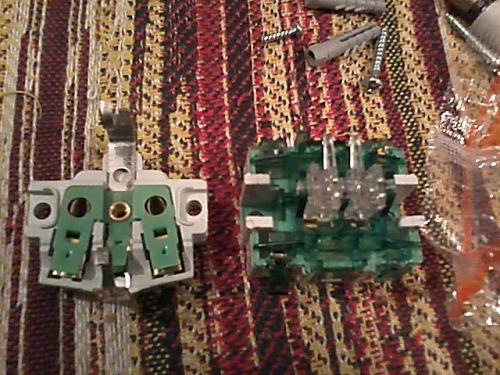

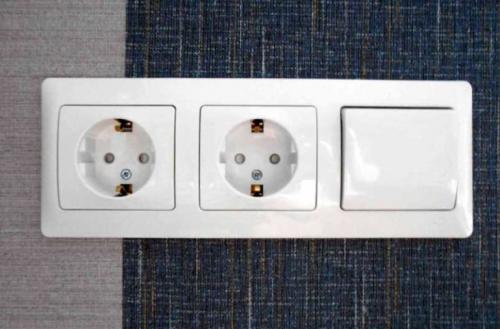

Раскурочиваем двойной блок Viko "розетка + выключатель":

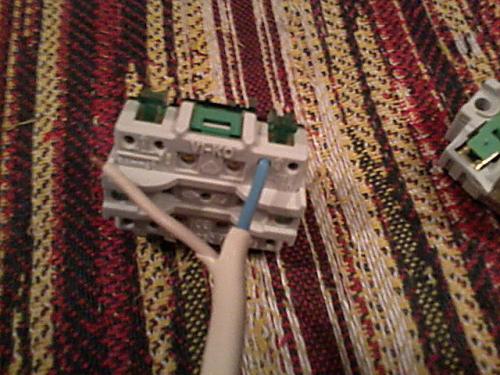

Переворачиваем и смотрим, куда же крепятся провода (кабели):

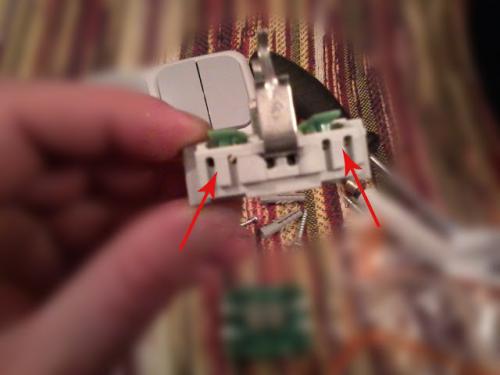

Как видно на фотографии, в розетке Viko на каждый контакт (фаза и ноль) предусмотрены два одинаковых отверстия. Вставлять кабель можно в любой. Они здесь - для удобства параллельных соединений.

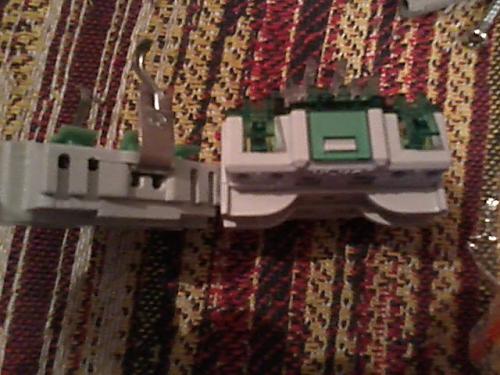

Вверху у каждого контакта есть пластмассовая защёлка (на фото - зелёного цвета). Если на неё сильно нажать, то кабель освободится:

Это не "система нипель", как сначала показалось. Кабель очень хорошо удерживается в клеме, только при покупке интересуйтесь, на какое сечение рассчитана розетка или прикиньте по её мощности (например, розетка на 10А - 1-1.5мм кабель).

Как подключить розетку 4 провода. Подключение и проверка устройства

После закрепления коробки начинается работа с питающим кабелем, выходящим из нее. Во-первых, сначала нужно отрезать лишний кусок, оставив около 7 см от края подрозетника. Снять с него оплетку – верхний изоляционный слой, объединяющий внутренние провода.

Внутри обнаружатся 3 провода разного цвета – синий, белый и желто-зеленый. Это наиболее распространенная цветовая композиция, используемая для маркировки. Вместо белого может быть коричневый, красный, черный и другой.

Во-вторых, провода нужно освободить от индивидуального изолирующего слоя, аккуратно сняв его стриппером или ножом на расстоянии около 1 см. Сейчас предстоит работа по их подключению к рабочему механизму розетки с заземлением .

Желто-зеленый – это цвет проводника заземления. Его необходимо подсоединить к центральному контакту, отвечающему за землю.

Провода нужно надежно закреплять в рабочем механизме розетки. Они не должны болтаться и с легкостью выдергиваться с установленного места

Синий или сине-белый – это рабочий ноль. Этот провод предстоит подключить к крайней клемме рабочего механизма розетки. Оставшийся провод, чаще всего он будет белого или бежево-коричневого цвета, надо соединить со вторым крайним контактом.

В зависимости от типа розетки, соединение выполняется нажатием на специальную клавишу, если в механизме используются пружинные клеммы, или фиксируется между пластинами с помощью винтового зажима.

Для фиксации в винтовом зажиме очищенные от изоляции участки проводов предварительно загибаются так, чтобы получилось подобие небольшого полукольца. Благодаря подобной подготовке легче работать: провод не выскользнет в период крепления из-под винта. Гнуть надо по часовой стрелке.

Когда все контакты соединены, нужно осторожно согнуть провода и аккуратно поместить их вместе с рабочим механизмом розетки внутрь монтажного стакана. Затем тщательно прикрутить механизм к подрозетнику шурупами, имеющимися на его краях.

Эти шурупы позволят плотно зафиксировать рабочую часть розетки. Важно не перетянуть крепления, чтобы ничего не лопнуло.

Когда механизм розетки установлен в монтажную коробку, надо взять строительный уровень и проверить горизонтальность его монтажа

Если все надежно и горизонтально закреплено, можно приступать к завершающей стадии электромонтажа – прикручиванию декоративной накладки. Для этого нужно закрутить центральный шуруп, не перетянув его.

Установив рамку и лицевую часть розетки, важно плотно затянуть крепежный шуруп, чтобы ничего не болталось

Теперь розетка подключена с соблюдением всех правил безопасности. Можно закрутить пробки или включить рычаги на щитке и проверить ее на работоспособность. Если все действия выполнялись последовательно и правильно, то новая рабочая розетка не один год будет случить своему владельцу.

Чтобы розетка долго служила и не доставляла хлопот, нужно ее правильно эксплуатировать, не перегружать

Потребность в монтаже дополнительной розетки может возникнуть совершенно неожиданно – старая выйдет из строя или новая мебель закроет свободный доступ к одной из действующих.

Владея информацией о нюансах установки и подключения розетки, вы без труда справитесь с этой работой самостоятельно.

О том, как правильно выполнить подключение блока розеток, подробно описано в следующей статье .

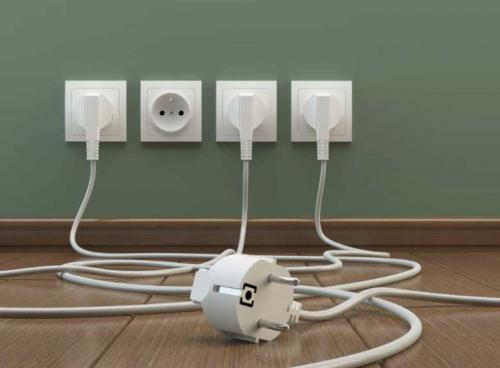

Двойная розетка или две одинарные. Чем плохи двойные розетки в жилых комнатах

Во время ремонта очень многие предпочитают устанавливать розетки с двойными разъемами. Такие розетки позволяют сразу же питать два прибора, которые включены в отдельные электроточки. Самое главное, что такое устройство позволяет избежать лишней волокиты с проводами.

Вам не нужно будет тянуть много кабелей и пользоваться такой розеткой будет удобно. Также у вас не должно возникнуть никаких трудностей с установкой такой розетки. В данной статье мы поподробнее поговорим о двойных розетках.

Двойные розетки — стоит ли устанавливать?

Такие розетки являются электромонтажным прибором, превращающим одну розетку в две, что очень удобно и функционально. Подключить ее не составит труда, ведь для этого нужен обычный набор инструментов.

Самым главным преимуществом такой конструкции является, конечно же, компактность. Ведь удобно, если есть две розетки, к примеру, возле компьютерного стола: одна для компьютера, другая для настольной лампы.

Да и устанавливается она не труднее чем самая простая розетка. Далеко не у всех получается во время ремонта подсчитать сколько точно потребуется розеток, а устанавливать их потом заново вряд ли кому-то захочется. Именно поэтому такой вариант является самым практичным.

Также очень важно какое место вы выберете для установки такой розетки. Вам потребуется определить, не будет ли суммарный ток подключенных приборов в эту розетку превышать 10-16 Ампер.

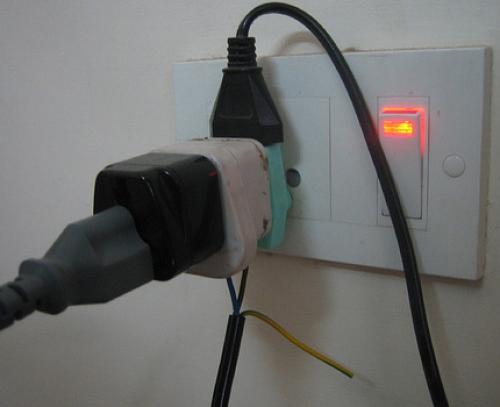

Так как одним из главных минусов такого решения, является плохая пропускная способность. То есть такая розетка не сможет питать двух «прожорливых» устройств или приборов.

Также многие говорят, что такие розетки вываливаются из стен. Все дело в том, что физическая нагрузка распространяется не на центр, а по краям. Таким образом в центре образуется рычаг давления и и со временем розетка расшатывается, а в дальнейшем выпадает.

По модификации двойные розетки разделяют на следующие виды:

Открытые.

Закрытые. Такие розетки имеют отверстия, скрытые за шторками, сдвигающимся в сторону во время включения прибора. Такие розетки особенно актуальны для домов, в которых проживают маленькие дети. Такие шторки реагируют только если было одновременное нажатие.

Именно поэтому даже если будет намеренное просовывание какого-либо предмета, то ничего не случился. Также такие розетки особенно актуальны для помещений с повышенной влажностью или для размещения на улице. Многие розетки имеют даже специальные устройства от попадания влажности.

Обратите внимание, что у розеток для использования на улице есть маркировка IP-55, а еще они имеют качественные и прочные корпусы, которые защищены от попадания различных загрязнений и влажности.

Как вы видите такие розетки очень удобные и содержат уйму преимуществ. Если вы задумываетесь о том, какой вариант выбрать для установки, то рекомендуем устанавливать именно двойные розетки.

Двойная розетка размеры. Особенности монтажа и эксплуатации

Многие ошибочно считают, что двойные моноблоки обладают теми же свойствами, что и сдвоенные модели, расположенные в непосредственной близости между собой. Как правило для этого используются два отдельных устройства, соединенных с помощью одного шлейфа. Современные одинарные розетки считаются более совершенными по сравнению со старыми конструкциями, способными выдерживать не более 10 А. Новые конструкции рассчитаны уже на 16 А.

Тем не менее, две отдельные розетки не имеют ничего общего с моноблоком, оборудованным общим зажимом и несколькими распределительными планками. Это обеспечивает одинаковую подачу электротока к каждой точке, однако в процессе эксплуатации его уровень разделяется неравномерно, в соответствии с мощностью каждого подключенного прибора. Принимая решение о замене старой розетки новым моноблоком необходимо учитывать его параметры, технические характеристики, особенности монтажа и дальнейшей эксплуатации.

Наиболее современные розетки этого типа обладают возможностью программирования. На них устанавливается таймер, обеспечивающий самостоятельное включение и отключение устройства в заранее установленные промежутки времени. Для изготовления корпусов применяется небьющаяся термостойкая пластмасса, а внешний вид и декор обеспечивают всевозможные цветные вставки.

Если планируется самостоятельная установка, то рекомендуется пользоваться наиболее простыми вариантами, без технических излишеств. В крайнем случае можно использовать приборы с пружинными выбрасывателями вилок при извлечении их из гнезд. Лучше всего устанавливать продукцию Schneider электрик, Legrand, АВВ и других известных производителей.

Под двойную розетку предусматривается общий подрозетник, оборудованный двумя клеммниками и монтажной частью для проводки. Использование перемычек возможно, если не планируется подключение слишком мощных приборов. Оборудование повышенной мощности рекомендуется включать в две розетки, подключенные параллельно с отводом на каждую точку.

Провод, используемый для подключения, по своим параметрам должен совпадать с магистральным кабелем. Если кабель алюминиевый, то и перемычки делаются из того же материала.
