Вне зависимости от того, какой будет ваша новая плита, покупка всегда сопровождается последующей установкой, ведь это очень важный и ответственный этап. Что касается электрической плиты, то розетку под нее можно установить, как самому, так и пригласив квалифицированного электрика.

Как бы там не было, но сначала эту самую розетку нужно купить, а для этого нужно разобраться с типами розеток для электроплиты, и какую лучше взять в вашем случае. Для того, чтобы новая плита прослужила вам долго и без проблем, к этому этапу стоит отнестись серьезно, как и к ее установке.

Многие думают, что для электроплиты будет достаточно обычной розетки, но это сильное заблуждение. Дело в том, что при подключении плиты силовой разъем начинает работать под очень большой нагрузкой, с которой обычные розетки не справляются и, в лучшем случае, плавятся. Для требовательных приборов, вроде электроплиты, необходима розетка, которая готова пропускать 7-8 кВт и больше.

Если говорить о рынке, то выбор покупателя заключается в наличии различных цветовых вариантов, разнообразия материалов, из которых изготовлена розетка, вариативности способов монтажа и максимальной нагрузки, которую может выдержать силовой разъем.

Дешевые розетки брать все же не стоит, потому как снижение цены происходит за счет более дешевых комплектующих, таких как материал и контакты, что может вызвать проблемы при эксплуатации.

Начиная со среднего ценового сегмента уже начинаются адекватные предложения. Потому, только вам решать, какая розетка для электроплиты лучше, а какая хуже, я же просто расскажу о плюсах и минусах различных вариантов.

Комбинированная розетка для плиты. Монтаж проводов для розетки

Теперь самое сложное и ответственное дело. Мы помним, что у нас две розетки в одном корпусе. Провода подключаются параллельно, как в обычных спаренных розетках на стенах.
Но есть один нюанс, на который стоит обратить внимание. В обычных розетках мы как правило наращиваем провод к последующей. По-другому в них просто неудобно. Но в обычных розетках используются провода с меньшим сечением, обычно в 2,5 мм.кв. Тем, кто имеет опыт их подключения, известно, как трудно бывает согнуть несколько проводов и придать им нужное положение в подрозетниках.

А в розетке для духового шкафа и варочной плиты кабель еще толще, а возможность для маневра еще меньше. Кабель как минимум 4, а то и 6 мм.кв. Сгибать такой кабель, придавая ему форму в розетке очень сложно. А зажимать в клеммы два кабеля и того проблемнее. Контакт может получиться не надежным, и со временем начнет искрить и подгорать, что чревато выходом электроприборов из строя, а то и просто самовозгоранием.

Есть более простое и надежное решение. Нужно пропустить весь кабель, не разрезая его, через клеммы первой розетки к клеммам второй. Для клемм первой розетки нужно лишь снять изоляцию. Сделать аккуратно это можно острым лезвием.
Сначала точно рассчитайте место, где кабель проходит сквозь клеммы, сделайте отметки и смело снимайте изоляцию. Еще раз повторюсь, кабель очень жесткий! Для качественной разметки и крепления, нужно сделать следующее.

Двойная розетка для электроплиты. Как подключить розетку для электроплиты, варочной панели или духового шкафа

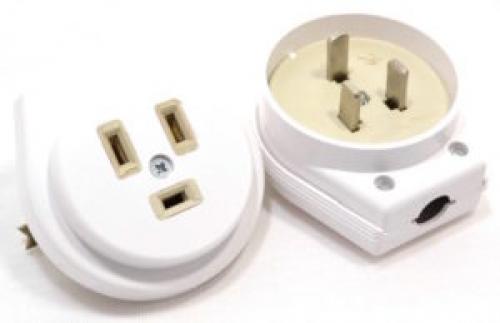

Чаще всего розетка для электроплиты конструктивно отличается от стандартных устройств, так как она предназначена для подключения приборов максимальной мощности. В таких случаях для подключения требуется отдельная линия, которая выводится непосредственно на главный щиток. Если ее не провели еще когда выполнялся монтаж электропроводки, то надо быть готовым к дополнительным работам.

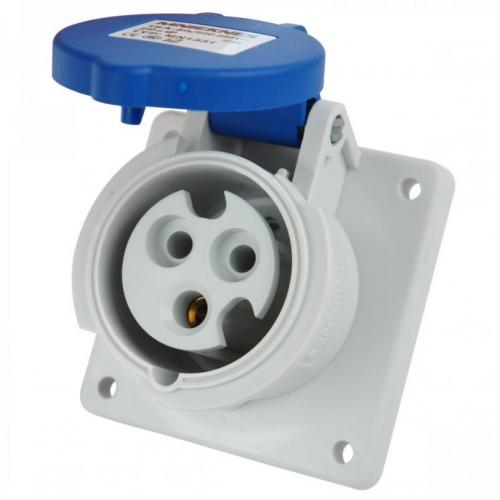

Отличительные особенности

Вне зависимости от того, будет устанавливаться розетка для варочной панели или духового шкафа, для них должна устанавливаться именно силовая розетка. Их существует достаточно много разновидностей – каждый производитель может делать дизайн по своему усмотрению, соблюдая при этом требования ГОСТа или ПУЭ. Ее главное отличие от бытовой это способность работать с токами высокой мощности, что отражается в толщине проводящих контактов.

Подавляющее большинство электроплит, варочных панелей и духовых шкафов имеют наружные металлические детали, которые при неблагоприятном стечении обстоятельств могут оказаться под напряжением. Для защиты человека и оборудования от поражения электрическим током в таких случаях применяется заземление, контакты которого в обычных розетках имеют вид прижимных усиков. Розетка для духового шкафа не может быть оборудована такой защитой, так как она является недостаточной при токах высокого ампеража. Как итог – розеточный контакт заземления вынесен на саму вилку отдельным штырем. Некоторые при этом путают трехштырьковую вилку с трехфазной, но на самом деле это фаза, ноль и заземление.

Требования к проводке

Если проводка на которую будет проводиться установка розетки для духового шкафа не соответствует следующим требованиям, то ее надо менять, причем, уточнить этот вопрос желательно еще до покупки устройства:

1. Отдельная линия. Стандартный провод и розетка рассчитаны на номинальный ток в 16 ампер. Напряжение в сети всегда 220 Вольт, поэтому можно подсчитать максимальную мощность розетки для электрической плиты, что получится через нее подключить. Мощность равна произведению силы тока на напряжение – 16 помножить на 220 получается 3520 Ватт или 3,52 кВт. Это значит, что если розетка для приобретенных варочной панели и духового шкафа будет подключена в общий кухонный контур, то этими устройствами можно будет пользоваться только поочередно, причем выключив все остальное – микроволновку, чайник и прочее. Если же к одной розетке подключить духовой шкаф, а к другой, на той же линии, к примеру, варочную панель или другое достаточно мощное устройство, то проводка будет греться и скоро выйдет из строя, если не замкнет сразу.

Розетка для плиты высота. Простыми словами о розетках на кухне: где и как я их размещаю (от эксперта по кухням)

При проектировании кухни больше всего вопросов возникает по поводу розеток. Сколько их нужно, где расположить?

Я решила рассказать вам о розетках на конкретном примере. Покажу, как мы нашему заказчику помогли подготовить схему их расположения. Конечно, сначала сделали замер, утвердили проект кухонного гарнитура, и только затем приступили к разметке розеток на схеме.

Сначала посчитаем, сколько же их нам нужно.

Количество розеток для кухонной техники

Любите кофе? Не забудьте про розетку для кофемашины!

✔️для газовой варочной панели плиты (на электророзжиг);
✔️для духовки и электрической плиты, не менее 4 мм в диаметре;
✔️для посудомоечной и стиральной машины;
✔️розетка для встраиваемых кофемашины, микроволновки, пароварки;
✔️для холодильника, телевизора;
✔️для вытяжки;
✔️для подсветки рабочей зоны и мебели;
✔️для пылесоса;
✔️для мелкой бытовой техники (миксер, блендер и тп);
✔️для настольной лампы или бра, рядом с обеденным столом или над ним;
✔️для зарядки гаджетов;
✔️на откосе окна (для новогодней иллюминации, зарядки гаджетов);
✔️для насоса 5-ступенчатого фильтра;
✔️для измельчителя (утилизатора);
✔️для нагревателя воды.
Проверяйте по этому списку, какую технику вы планируете разместить на кухне, считайте свои розетки.

Со списком определились.

А вот наш проект, для которого будем расставлять розетки:

Проект кухонного гарнитура, для которого сделаем схему расположения розеток

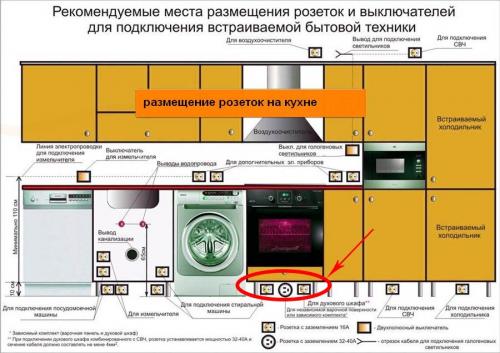

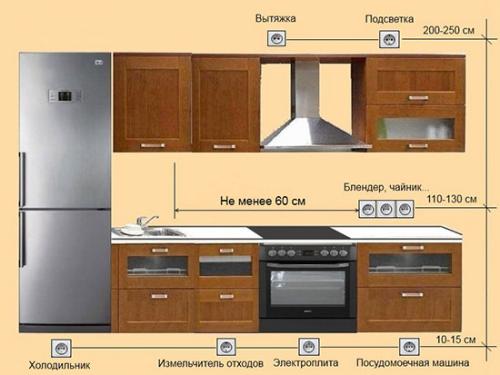

Где поставить розетки на кухне

Прежде, чем расставить розетки, важно запомнить правило:

❗️Помним, что за встроенной техникой розеток быть не должно.

1. Розетка для варочной панели

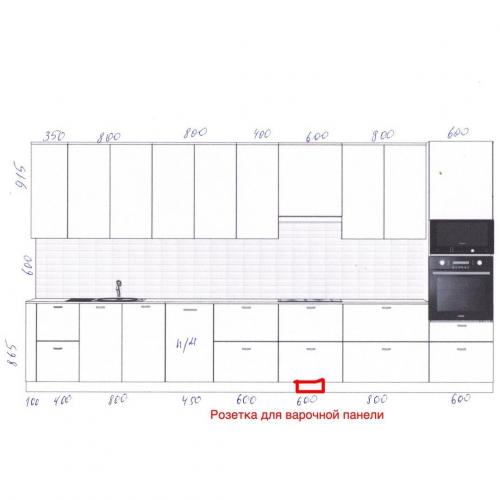

Розетку для варочной панели устанавливаем на уровне цоколя строго под варочной панелью.

2. Розетка для духовки и СВЧ-печки

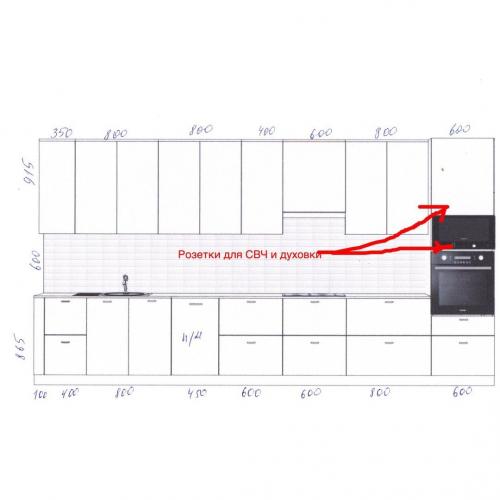

За духовкой и встраиваемой СВЧ тоже не должно быть розеток, поэтому выводим их в пенал, выше СВЧ. При установке сделаем вырез в задней стенке шкафа, и к розетками будет доступ.

3. Розетка для вытяжки

Вытяжка встраиваемая, розетку удобнее сделать в шкафу. Если бы была купольная - то над кухонным гарнитуром. Другой вариант - подключить вытяжку напрямую, через клеммную колодку.

4. Розетка для посудомоечной машины

За посудомойкой тоже не должно быть никаких выступов, в том числе и розеток. В цоколе за ПММ розетка также будет мешать. Поэтому установим розетку в на стене за шкафом под мойку. Тут же поставим и розетки для утилизатора, и для насоса фильтра.

Даже если на данный момент  этих приборов нет, позже не придется ломать голову, а как же их подключить.

5. Розетки для кухонных гаджетов

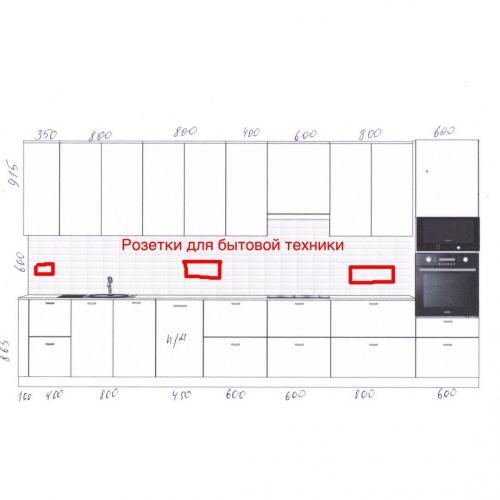

Осталось разместить розетки для мелкой кухонной техники: чайника, мультиварки, блендеров-миксеров. Мы их размещаем на фартуке, между мойкой и варочной поверхностью, между варочной поверхностью и пеналом.

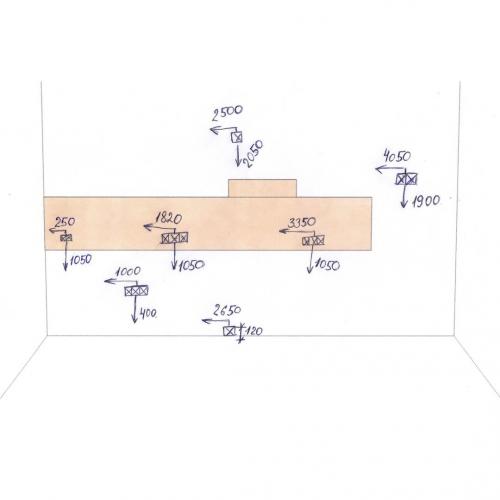

6. Схема розеток для заказчиков

Схема, которую мы отдали заказчикам

Схема расположения розеток готова. Заказчикам осталось определиться с местом установки розетки для холодильника, телевизора, зарядки телефонов, пылесоса. В нашу задачу это не входит, так как мы (мебельщики) работаем только с гарнитуром.

Напомню проект, с которым мы работали:

Совет: сделайте пару розеток прямо в откосе окна: будет где зарядить телефон, а на Новый год включите иллюминацию и вспомните меня добрым словом.

Розетка на кухонном окне

Полезен материал? Поставьте , чтобы я увидела, что мои материалы нужны вам. И подпишитесь - будет много и красоты, и пользы, обещаю.

Розетка для плиты и духовки. Розетка для духовки

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

Можно, главное чтобы при этом соблюдались 3 условия:

• духовка должна быть мощностью не более 3,5кВт

• розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5мм2

• в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16А

По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16А-25А, плюс еще один на освещение.

При замене единственного автомата для розеток на дифференциальный 16А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.

Высота установки новой розетки под духовку, должна быть не более 90см от пола. Хотя ее также не редко ставят на уровне ножек кухни.

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10см над полом, розетку все же следует приподнять.

Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.

Еще один момент по технике безопасности при установке розетки: если рядом проходит газовый подвод, например на варочную поверхность (допустим она у вас газовая, а не электрическая), то розетка должна находиться от него на расстоянии минимум 60см .

Когда с местом расположения розетки определились, необходимо ее подключить.

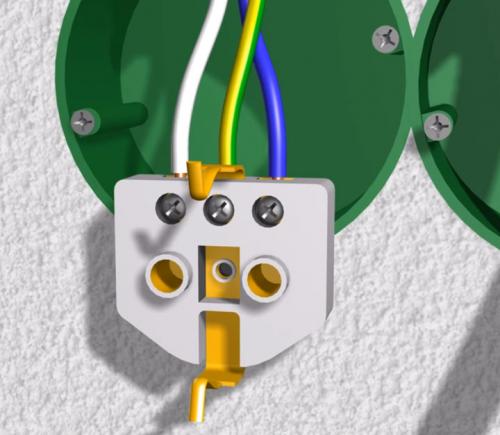

Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки. При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя).

Ставите на место рамку или декоративную крышку.

Сколько вольт в розетке для плиты. Однофазное подключение

Для однофазной сети используем кабель 3х4 или 3х6, марок ВВГнг (плоский, круглый) или NYM. Сечение подбирается по мощности техники.

Для настенного монтажа розетки для электроплиты пригодится накладная коробка. Её характеристика должна совпадать с розеточной. То есть, если ставим на 20 А, то коробка и розетка имеют такую маркировку. Аналогично и с 32-амперными — всё берём одинаковое.

Если монтаж внутренний, например, в городской квартире или кирпичном коттедже, то нужен специальный подрозетник.

Конечно, комплектующие и розетки для электроплит выпускает не только компания Legrand. Можно взять дешёвые аналоги, но мы напоминаем, на безопасности экономить - затея плохая.

3. Автоматы и УЗО. Как уже говорилось, на каждую мощную единицу кухонной техники нужна своя линия подключения к щитку электропитания. А это означает, что потребуется автомат и УЗО для безопасного подсоединения кабеля и защиты от поражения током, если вдруг где пробьёт на корпус.

Автоматы также подбираются в соответствии с характеристиками плит и розеток. Для мало и среднемощных однофазных шкафов и панелей (мощностью до 4кВт) ставят, для мощных (мощностью свыше 4кВт) —В пару к ним подбирается и УЗО, на ступень выше номинала автомата. То есть для автоматического выключателя на 32 Ампера нужно. Для автомата на 20А –.

В итоге схема подключения кухонной техники к щитку питания будет выглядеть примерно так.

Подключение групп электропроводки кухни к квартирному электрощитку.

Запомните!!! Выбирать комплектующие и подключать варочную поверхность или духовку должен специалист! Неправильный выбор опасен, неверные компоненты, установка без защиты и прочие ошибки могут привести к перегреву проводки и пожару.

Двойная розетка для электроплиты и духовки. Практическое подключение варочной панели и духовки к одному кабелю

Предположим, у вас, для питания электрической плиты уже проложен кабель с медными жилами сечением 4 кв. мм. Питание 220 Вольт, кабель имеет три жилы (фаза, ноль рабочий, ноль защитный). По той же таблице, видим, что такой кабель держит суммарную мощность 5,9 кВт (таблица выше).

При этом не будем отвлекаться на коэффициенты спроса, то есть на вероятность того, что плита и духовка всегда будут работать вместе и на максимуме. Будем считать, что будут и коэффициент спроса равен 1.

Вопрос. Реально найти варочную панель и духовой шкаф суммарной мощностью 5,9 кВт?

Если у вас не профессиональная кухня, речь о которой не идет, априори, мощность духового шкафа будет меньше мощности панели.

• Средняя мощность панелей в пределах: 3,5-7 кВт.
• Средняя мощность духовых шкафов в пределах: 2,5-4 кВт.

Очевидно, что если очень постараться, можно найти пару панель+духовка, суммарной мощностью до 5,9 кВт.

Примечание: На самом деле всё не так печально. Вряд ли вы будете включать все контура панели и духовку постоянно вместе. Поэтому коэффициент спроса для этой пары берут 0,7. Это значит что для нашего расчетного кабеля 3×4 мм, суммарная мощность нашей «парочки» может быть, 5,9÷0,7=8,4 кВт, что ближе к реальности выбора.

Вариант 2. Есть бытовые приборы нет проводки

У вас есть кухня и есть купленные или подаренные или выигранные варочная панель и духовой шкаф. В этом случае

• Открываете технические паспорта к приборам и смотрите их максимальную мощность;
• Суммируйте их и по таблице выше смотрите необходимое сечение кабеля;
• Сверяете полученный результат с кабелем, имеющимся на кухне;

Если имеющийся кабель подходит, замечательно, можно проводить подключение варочной панели и духовки к одному кабелю.

Если имеющийся кабель НЕ подходит , его оставляете для варочной панели, а для духового шкафа, прокладываете новую электрическую цепь кабелем по мощности духовки (обычно хватает 3×2,5 мм) от щита или делает шлейф от другой розеточной группы, предварительно сделав аналогичный расчет.
