Штробление стен. Электропроводка - это один из самых ответственных этапов ремонта, к которому нужно подходить со всей осторожностью.

11.02.2018 в 20:55

Так как от правильности проведения этого тапа будет зависеть не только комфорт, но и безопасность. Перед началом всех работ следует разработать проект прокладки, в котором будет распределительный щит, розетки и прочие распределители.
Разработка проекта электропроводки.
Для грамотного расположения розеток и проведения проводки необходимо всё тщательно продумать. При штроблении несущих стен нужно свести на проекте длину канавки к минимуму.
Штробление стен. Электропроводка - это один из самых ответственных этапов ремонта, к которому нужно подходить со всей осторожностью.
Схема электропроводкидетальный план размещения розеток и элементов освещения в трехкомнатной квартире.
Составление схемы проводки позволяет:
Произвести расчёт точного количества кабелей, выключателей, розеток;.
Может четко указать на место прокладки кабелей, а также где будут расположены коробки под розетки и выключатели;.
Упрощает нахождение штробы в бетоне и распределительного щита после ремонта.
Для этого нужно начертить план помещения, в котором будут расположены все точки для распределительных коробок, розеток и выключателей, идущих от распределительного щита. На чертеже желательно отметить высоту на штробление стен под проводку, что при надобности позволит найти проводку.
Изучение требований государственных строительных норм и правил.
Главные правила, опираясь на которые можно штробить стены под проводку, расписаны в нормативах Снип 3. 05. 06-85. Их следует учитывать, так как это поможет сделать канавки под проводку действительно безопасными и не займёт много времени. Из основных пунктов можно выделить:
Штроба должна проходить параллельно главным конструктивам строения, исключительно горизонтально или вертикально;.
Может быть допущен наклон, если прокладка идёт параллельно наклонной стене;.
Горизонтальное штробление проводится на расстоянии не больше 15 см от перекрытий;.
Вертикальные борозды должны иметь отступ от дверей, окон и углов не меньше 10 см, от коммуникаций газа - от 40 см;.
Глубина и ширина углубления штробы не должна быть более 2. 5 см;.
Нужно минимизировать количество поворотов проводки до распределительной коробки;.
Штробление несущих стен регламентируют правила перепланировки, что могут отличаться для каждого региона.
Запрещается делать горизонтальные борозды при штроблении несущих стен.

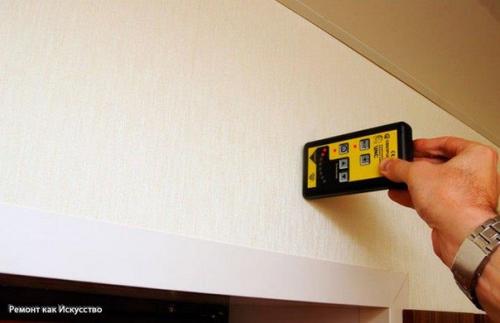

Проверка стен на наличие старой проводки.
Когда все нормы учтены и схема проводки составлена, если это старое здание следует убедиться в том, что в стенах отсутствует старая проводка. Проверить стены, чтобы обнаружить и заменить старую электропроводку поможет специальный детектор. С его помощью можно узнать, в каком месте заложен провод, на какой глубине, и какую он имеет силу тока.
Рекомендовано к прочтению: мы собираем электрощиток в квартире своими руками.
Проверка старой проводкипоиск и проверка старой электропроводки в стенах с помощью электронного детектора.
По старому проводу можно отыскать и старую распределительную коробку. Прибор дорогостоящий, потому будет нецелесообразна его покупка для одного использования. Как альтернативный вариант, можно взять устройство в прокат на 1 день.
Разметка стены.
Далее на отмеченной в проекте высоте стены прочерчиваются линии и все точки, по ним уже можно будет проделывать саму штробу для прокладки проводки своими руками. Чертить на стене линии лучше всего красным мелом или столярным карандашом. Нужно хорошо наводить их, так как в процессе образуется много пыли. Пыль в больших количествах будет оседать на стенах, и мешать их проштробить.
Совет: будет лучше всего чертить линии с помощью уровня, это позволит сделать канавки ровными.

Штробление стен. Электропроводка - это один из самых ответственных этапов ремонта, к которому нужно подходить со всей осторожностью. 01
Для подготовки штроб можно использовать следующие материалы:
Зубило и молоток. Можно использовать на небольших дистанциях проводки, чтобы проштробить не слишком прочный материал. Для штробления в бетонной стене или кирпиче лучше выбрать другой способ, так как это будет нести за собой слишком большие трудозатраты и низкий уровень качества;.
Перфоратор с пикой. Подойдёт для того, чтобы проштробить стены из твёрдых материалов, включая процедуру штробления в бетонной стене, монолит е и кирпиче. Из минусов будет неровность краёв и сколы, что потребует дополнительную доработку. Обычно используется в комплекте с болгаркой, что позволит не возвращаться к краям канавки;.
Болгарка с алмазным диском. Оптимальный вариант, который может дать хороший уровень качества. Единственный минус в том, что будет очень много пыли. Хорошо сочетается со стамеской и зубилом, или же с перфоратором, когда контур вырезан болгаркой;.
Штроборез. Наиболее удачный вариант проштробить стены, так как способен сделать канавки ровными, и имеет пылеуловитель. Применяется в сочетании с перфоратором или зубилом.
Штробление стены.
Есть определённые способы делать штробы, которые различаются использованием рабочего инструмента.

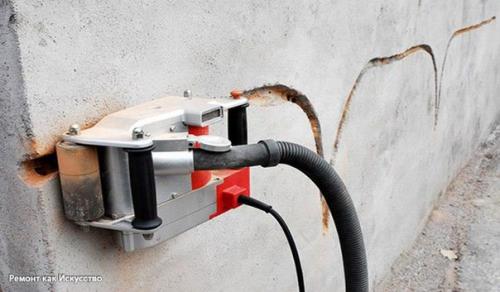

Штробление штроборезом.
Работа штроборезом очень схожа на работу болгарки, но усовершенствованной. Это наиболее подходящий инструмент для штробления бетона и прочих твёрдых материалов, так как это будет его прямое предназначение. Штроборез двумя дисками с алмазным напылением оснащён. Имеющееся между ними расстояние регулировать можно. Защита кругов реализована при помощи специального кожуха, который способен предотвратить боковой контакт со стенками. За счёт регулировок меняется не только ширина, но и глубина. Присутствует место для подключения промышленного пылесоса, что будет убирать строительную пыль, образованную от пропила.
Рекомендовано к прочтению: устанавливаем электросчетчик в квартире своими руками.


Штроборезбыстрая и аккуратная работа с штраборезом, штробы получаются с минимальным количеством загрязнения и шума.
Штроборез будет эффективен для прорезки контуров, но после этого останутся внутренности, которые нужно будет убрать. В этом может помочь молоток и зубило, или же перфоратор. Выбивать внутренности канавки будет не сложно, так как они не зафиксированы с краёв. При проведении работ обязательным условием будет наличие защитных очков, особенно если пылесос не подключён.

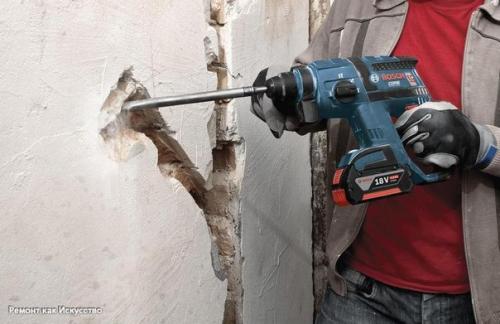

Штробление перфоратором.

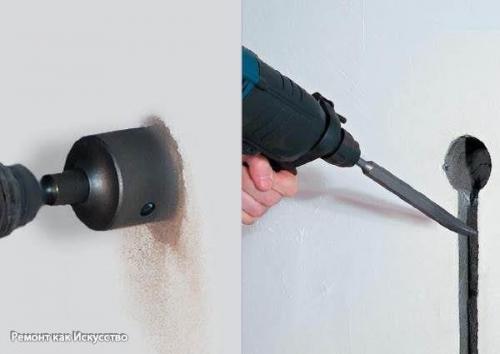

Перфоратор можно использовать на кирпичных, так и бетонных стенах. Он должен быть укомплектован широким буром и Лопаткой. Метод слишком шумный, что будет происходить в течение длительного времени. По прочерченной разметке с шагом в 100-1500 мм, просверливаются отверстия нужной глубины. На перфораторе нужно выставить режим удара со сверлением. После выполнения предыдущего этапа нужно поменять бур на пику и удалить все перемычки между просверленными отверстиями, перфоратор должен быть в режиме удара. Это не даст идеальных краёв, штроба получается со сколами и неровностями, зато будет минимальное количество пыли. Это можно исправить использованием болгарки, предварительно прорезав края борозды.
Штробление перфораторомштробление перфоратором с помощью широкого бура и Лопатки для выбивания перемычек.
Выбивать перфоратором перемычки нужно в одном направлении, чтобы пика была расположена как можно горизонтальнее к плоскости стены. Это значительно облегчит весь процесс штробления. Не стоит забывать о защитных очках, так как осколки могут с легкостью попасть в глаза.
Важно не допускать перегрева корпуса, так как от штробления перфоратор нагревается. Нужно делать периодические паузы, чтобы он остывал.

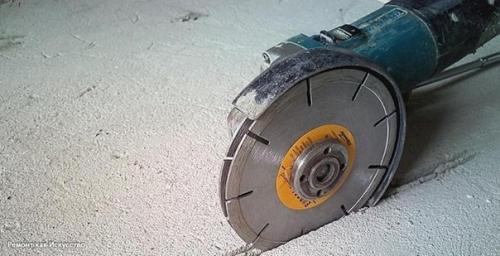

Штробление болгаркой.
За счёт того, что болгарка имеет доступную цену и высокий уровень эффективности, с её помощью можно выполнять работы по штроблению. Это наиболее подходящий вариант для небольших масштабов, так как болгарка по умолчанию есть у множества людей. Для этого понадобится алмазный диск для бетона и защитные очки. Далее болгаркой прорезаются две параллельные линии. Работа вызывает много шума и пыли, зато подходит как на кирпичную стену, так и на монолитную.
Рекомендовано к прочтению: советы по замене электропроводки своими руками штробление перфораторомспециальные диски, одевающиеся на перфоратор, растояние между ними можно регулировать для выбора ширины штробы.
При штроблении стен под проводку своими руками, борозда получится ровная и аккуратная, останется лишь выбить внутренности молотком и зубилом или с помощью перфоратора. Минус болгарки в том, что сложно регулировать глубину реза и соблюдать направление. Это связано с большим количеством пыли, которая существенно снижает видимость. Убрать пыль может помочь промышленный пылесос. Болгарка в этом деле будет вынослива, что позволит прорезать большую длину штроб за раз. При работе с болгаркой строго рекомендуется использовать респиратор или противогаз, так как дышать строительной пылью очень вредно.

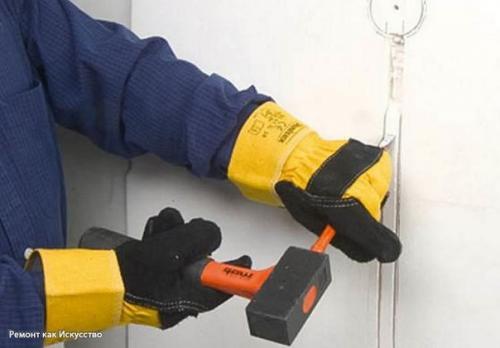

Молотком и зубилом.
Этот наиболее трудоёмкий и длительный процесс. Он не подходит для монолитных и прочих твёрдых стен, зато очень эффективен для штробления в штукатурке и газоблоке. Также можно использовать для кирпичных стен на небольших дистанциях. Для начала зубилом размечают небольшие углубления с двух сторон. После этого зубило ставится поперёк канавки и начинается процесс выбивания внутренностей. Первый слой будет недостаточно глубоким, но за ним уже можно штробить на нужной глубине борозды.
Штробление молотком и зубиломштробление молотком и зубилом по заранее намеченным краям.
Также можно продолбить несколько углублений каждые 150-200 мм, а уже потом пробивать перемычки. При таком способе практически нет строительной пыли, но длительное время будет издаваться громкий стук. Часто этот метод с использованием болгарки комбинируется. Тогда уже можно сделать канавки штробу в стенах из твёрдого материала, включая монолит. В таком случае предварительно делаются два параллельных пропила, после чего остатки в середине выбиваются молотком и зубилом.
Фиксация кабеля в штробе.
По окончанию работы всегда следует очистить канавки под проводку от пыли и прогрунтовать. После этого кабель в штробе замазывается алебастром или перлфиксом, после чего придерживается какое-то время до засыхания раствора. Алебастр стоит дешевле, но сохнет немного дольше, если сравнивать с перлфиксом. Перлфикс же наоборот, имеет более высокую стоимость, зато превращается в камень за 10 минут. Есть также алюминиевые полоски, которые крепятся к стене дюбелем. Концы полосок могут придерживать проводку в штробах. Заключение если соблюдать безопасности и правила штробления, то проводка к распределительному щиту и на потребители будет выполнена качественно и прослужит долгие годы.
