Соединение алюминиевых и медных проводов.

22.01.2018 в 00:30

Чаще всего необходимость соединения алюминиевых и медных проводов возникает в процессе замены или ремонта действующей электропроводки. Также умение это делать будет очень полезно в случае повреждения шнура питания какого-нибудь электроприбора.

Мы соединяем провода скруткой.
Соединение алюминиевых и медных проводов.
Наиболее часто для соединения проводов используется обыкновенная скрутка. Это простой в своем исполнении метод, не требующий использования дополнительных приспособлений. Одновременно с этим скрутка - наименее надежный вариант соединения проводников, в особенности, если они изготовлены из разных материалов.
Каждый металл имеет склонность к некоторому изменению своих размеров при перепадах температуры. Для разных металлов показатель различается температурного расширения. Из-за этого свойства материалов при изменении температуры в соединении может появиться зазор. Он приведет к повышению сопротивления контакта, в результате чего начнет выделяться тепло, кабели окислятся и соединение нарушится.
Разумеется, на это уходит далеко не один год, однако если в ваши планы входит обустройство долговечной и качественной сети, от соединения по методу скрутки лучше отказаться в пользу более надежного варианта.
Прежде чем приступать к соединению кабелей по методу скрутки, запомните одно важное правило: провода должны обвивать друг друга. Вариант, при котором один кабель прямой, а второй его обивает, категорически недопустим - такое соединение будет абсолютно непрочным.
Метод для соединения кабелей разного диаметра подходит. Допустима скрутка одножильного и многожильного проводов, но в такой ситуации проводник с несколькими жилами надо предварительно пролудить припоем, чтобы он превратился в одножильный.
Кабели скручиваются, после чего выполняется герметизация соединения. Для герметизации хорошо подойдет защитный лак с водостойкими свойствами. Чтобы соединение было максимально качественным, медный кабель рекомендуется пролудить припоем до начала работы.
Количество витков в соединении подбираем в соответствии с диаметром кабеля. Лишь в том случае, если диаметр проводника не превышает 1 мм, делаем минимум 5 витков. При скрутке более толстых проводов делаем минимум 3 витка.

Соединение алюминиевых и медных проводов. 01

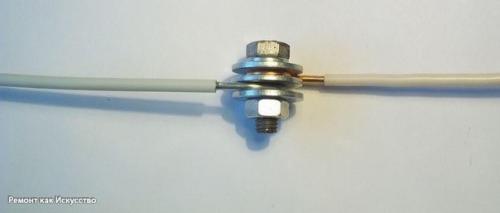

Выполняем резьбовое соединение.
Проводники из разных материалов можно соединять с помощью винтов и гаек. При необходимости такое соединение очень быстро разбирается и переделывается. При условии грамотного исполнения резьбовое соединение будет очень качественным и продолжит оставаться таковым в течение всего срока эксплуатации проводки.
Дополнительным плюсом этого варианта является возможность одновременного соединения нескольких проводников, количество которых ограничивается лишь длиной винта.
Метод подходит для соединения кабелей различного диаметра и с разным числом жил. Нужно лишь следить, чтобы между проводами из разных материалов не было непосредственного контакта. Для его исключения в состав соединения включается пружинная шайба. Дополнительно такие шайбы надо установить для исключения контакта проводников с гайкой и головкой винта.

Соединение алюминиевых и медных проводов. 02

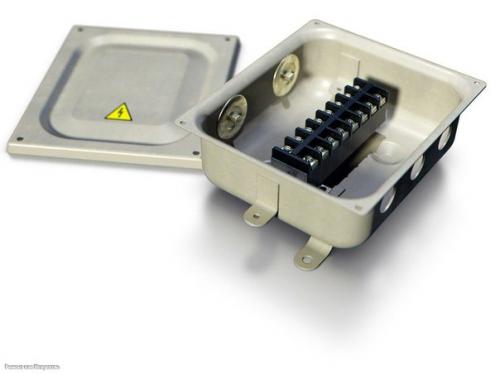

Выполняем соединение с помощью клеммной колодки.
Все большую популярность набирает метод соединения проводников специальными клеммными колодками. По надежности этот вариант проигрывает предыдущему, но и свои плюсы у него тоже имеются.
Клеммы дают возможность соединять провода максимально быстро, просто и качественно. При этом не надо ни формировать колечки, ни изолировать соединения - колодки сконструированы так, что вероятность соприкосновения оголенных частей кабелей исключается.

Соединение алюминиевых и медных проводов. 03

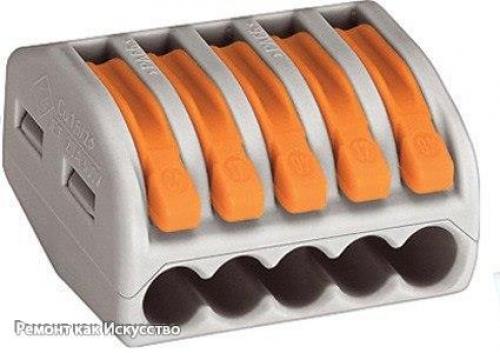

Современные колодки с пружинными зажимами используем.
Не так давно на рынке электрического оборудования и комплектующих были представлены модифицированные клеммы, оснащенные пружинными зажимами. Доступны одноразовые (проводники вставляются без возможности их дальнейшего изъятия) и многоразовые (оснащены рычажком, позволяющим доставать и вставлять кабели) колодки.
Одноразовые клеммные колодки позволяют соединять одножильные проводники сечением в пределах 1, 5-2, 5 мм 2. если верить производителям, такие колодки разрешается использовать для соединения кабелей в системах с током вплоть до 24 а. однако профессиональные электрики относятся к такому заявлению скептически и не рекомендуют подавать на клеммы нагрузки выше 10 а.
Многоразовые же колодки оснащаются специальным рычажком (обычно он окрашен в оранжевый) и позволяют соединять кабели с любым количеством жил. Допустимое сечение соединяемых проводников - 0, 08-4 мм 2. максимальный ток - 34 а.

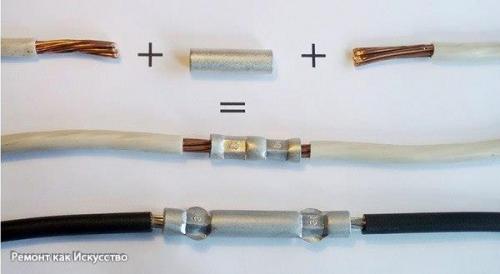

Соединение алюминиевых и медных проводов. 04

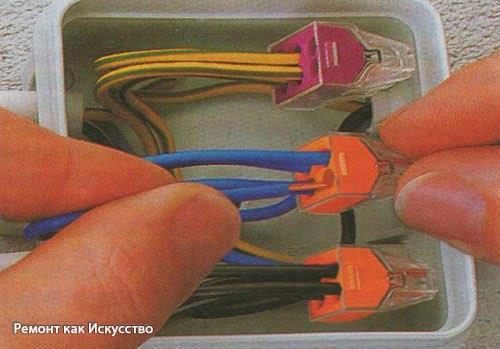

Соединение алюминиевых и медных проводов. 05
