Строительство из сэндвич панелей гаража. Установка каркаса для сэндвич панелей
Строительство из сэндвич панелей гаража. Установка каркаса для сэндвич панелей
Устанавливают сэндвич панели для гаража на специально подготовленный каркас, который может быть выполнен из дерева или металла (см. Металлический каркас для гаража своими руками ).
Итак:
- В деревянном каркасе применяется брус 10х10 см или более, в зависимости от площади гаража. Для крепления брусьев между собой используются уголки из оцинкованного металла и саморезы по дереву.
- Металлический гараж возводят из стальных профилей. Можно использовать металлические трубы или уголки, а также П-образные оцинкованные профили. Соединяют металлический каркас при помощи сварки, а в разборном варианте при помощи болтовых соединений. П-образный профиль скрепляется специальными шурупами по металлу.

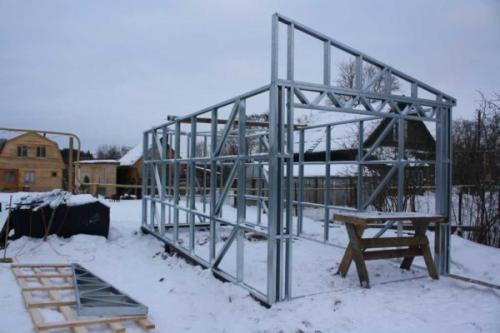

Пример металлического каркаса из П-образного профиля
Строительство из сэндвич панелей гаража начинается с установки закладного профиля на фундаменте, который называется ригель. Ригель устанавливают на расстоянии 10-15 см от края плиты и крепят у фундамента при помощи специальных дюбелей.
Важно. Установка первого ригеля является самым важным этапом, поскольку от него зависит правильная геометрия всего строения. Ригель должен быть максимально выверен по горизонтали, и при необходимости производится установка специальных подкладок. Между ригелем и фундаментом монтируют ленту гидроизоляции из вспененного полиэтилена или рубероида, как показано на фото ниже.
Гидроизоляционная лента между фундаментом и каркасом
Важно. Если каркас делается из деревянного бруса, то в этом случае ригель перед укладкой необходимо обработать специальными пропитками, которые защитят дерево от гниения и воздействия влаги. Обратите внимание на отступ в 10-15 см от края стяжки, который предусмотрен для толщины сэндвич-панелей. При заливке стяжки она должна быть на 10-15 см больше по периметру, чем размер гаража.
Сам каркас состоит из жестких прямоугольников для каждой стены с дополнительными ребрами жесткости. Угловые стойки должны быть усилены. Для крыши изготавливаются фермы и устанавливаются на уже готовый стеновой каркас. Примерная схема каркаса показана на изображении ниже.

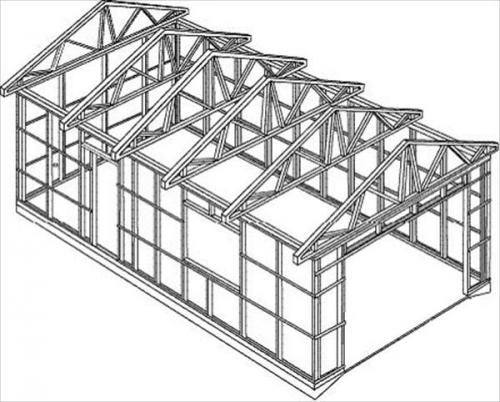

Схема каркаса из металлического профиля для гаража
Важно. Осуществляя строительство гаража из сэндвич панелей на каркасе, особое внимание уделите тем частям, на которые будет повышенная нагрузка, таким как проём для ворот, угловые стойки. Верхний горизонтальный профиль, на котором установлены фермы. Расстояние между ребрами жесткости выбирается в зависимости от ширины сэндвич-панелей таким образом, чтобы стык панелей приходился на ребро и была возможность надёжно его зафиксировать шурупами.
Сборку можно проводить как по месту, так и каждую секцию отдельно. Модульный вариант позволит быстрее и точнее сделать каркас, если рядом есть ровная поверхность для его сборки.
Как построить гараж дешево. Из древесины
Пожалуй, древесина – это самый оптимальный вариант, потому что здесь, как ни в одном другом варианте, удачным образом сочетаются внешняя эстетика, экологичность, экономичность и легкость строительства. Но работа с деревом имеет и свои нюансы.
Учтите, что существует два способа строительства: из оцилиндрованного бревна и каркасная технология . Первая более надежна, вторая – дешевле. Выбирайте наиболее приемлемый для вас вариант.
Технология
Как построить гараж дешево своими руками из дерева? Подготовительный этап заключается в выборе места будущего строения и его модели. Гаражи бывают отдельно стоящие, либо пристроенные к зданию. Также многовариантны и типы открывания ворот. Со всеми этими пунктами следует определиться заранее .
После составления плана и макета, участок под строительство выравнивается, очищается, трамбуется. Площадка должна быть идеально ровной , чтобы после не получилось перегибов и перекосов.
Участок готов, пора приступать к самой важной части нашего строительства – заливке фундамента . По периметру будущей застройки, копается траншея, на которой устанавливается опалубка. Обязательно нужно сделать подушку из нескольких слоев песка и гравия, которая тщательно утрамбовывается.
Основание армируется металлическими прутьями и заливается бетоном. Теперь нужно дать фундаменту выстоять не менее трех недель . Когда фундамент будет готов, приступаем к нижней обвязке, которая проводится из доски 50х100 мм .
ВНИМАНИЕ: Не забывайте о склонности древесины впитывать влагу и гнить. Поэтому, заранее обработайте строительные доски антисептиком .
Для угловых стоек и створок ворот лучше всего брать брус , тогда как другие элементы каркаса изготавливаются из доски 50х100 мм . Выполняя нижнюю обвязку, выдерживайте интервал не более 120 см.
Также, если вы хотите, чтобы ваш гараж был максимально прочным, крепким, добротным и прослужил долго, установите подкосы по углам . Это придаст конструкции большую устойчивость.
Самая тяжелая часть работы – это заливка фундамента и возведение каркаса . Для каркаса нужны более крепкие, толстые доски, тогда как для обустройства можно использовать уже доску 25х100 мм, здесь подойдет даже простая вагонка. Доска затем обшивается любым отделочным материалом, после чего необходимо провести гидро- и пароизоляции, уложив несколько слоев полиэтиленовой или полипропиленовой пленки.
Как видите, гараж самому дешево из древесины не так и сложно построить.
Каркасный гараж из металлопрофиля. Как делать каркас
Каркас лучше сварить из профилированной трубы. Для стоек рекомендуют сечение 80*40 мм с толщиной стенки от 3 мм, для обвязки можно меньшего размера. Еще вариант — стальной уголок с шириной полочки не менее 50 мм и толщиной металла от 3 мм.
Если сварка не входит в число ваших навыков, можно использовать оцинкованный П-образный профиль для монтажа профнастила. Ширина полочки не менее чем 50*50 мм. Этот материал нарезают на куски нужно длины и собирают при помощи болтов.
Каркас гаража, собранный из оцинкованных профилей для монтажа профлиста
Иногда делают каркас под гараж из профнастила из бруса. Не лучший вариант в плане пожаробезопасности, но в некоторых регионах именно брус — самый дешевый из вариантов. Сечение бруса для стоек и обвязки — не менее 80*80 мм.
Определившись с материалом для каркаса, надо решить, каким способом будете крепить нижнюю обвязку к фундаменту. Есть две возможности. Об одной уже говорили — замуровать в фундамент шпильки, а вторая — крепить обвязку к фундаменту при помощи анкеров. В этом случае обвязку варят, раскладывая металл по фундаменту и проверяя углы и диагонали. Затем, готовый каркас, крепят анкерными болтами

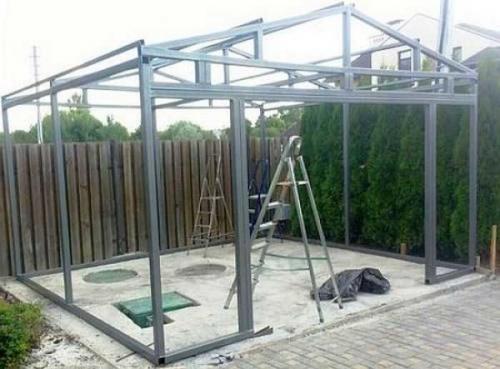

Каркас для гаража из профнастила обычно делают из профилированной трубы или стального уголка
При монтаже каркаса стойки ставят так, чтобы стык листов приходился на их. Так как монтируется профлист с перехлестом в одну волну, то при расчетах нужна будет полезная ширина (есть такой параметр в технических характеристиках. Именно это и будет шаг установки стоек.
К стойкам крепится три пояса обвязки — в самом низу и вверху, и посредине. Для увеличения жесткости конструкции, можно поставить уголки (на фото вверху) или укосы — детали, идущие наискосок от одной стойки до другой. Под ворота стойки делают усиленными — сваривают две трубы или уголка. Двойной делают и верхнюю балку — пролет без опоры получатся солидный, чтобы балка не провисала, добавляют вторую трубу.

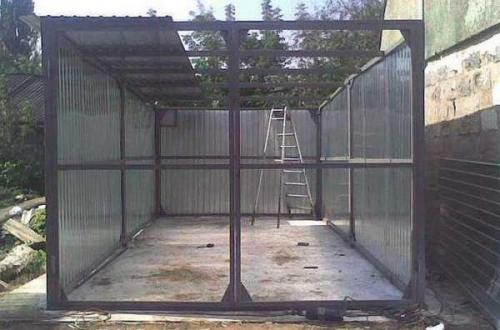

В местах крепления гаражных ворот стойки делают усиленными
При небольших размерах гаража и большом сечении трубы можно обойтись только двумя обвязками — верхней и нижней. Но только в тех регионах, где ветра несильные или гараж защищен стеной дома, забором, другими сооружениями.
Строительство домов из сэндвич панелей. Дома из сэндвич панелей
Все мы привыкли, что тёплые, экологически чистые, пожаробезопасные, надёжные дома строятся в течение длительного времени, иногда – несколько лет. Дома строились из кирпича, дерева, иногда бетона, что требовало значительных денежных и временных затрат. С развитием технологий, материалы стали меняться, появились дома из газобетона, дома из клеёного бруса, но строительство из данных материалов всё равно занимает большое количество времени.
Настоящим прорывом в строительстве стало изобретение сэндвич панелей. Сэндвич панель – это строительный материал, состоящий из трёх слоёв. Внешние 2 слоя, изготавливаются из жёстких материалов. Это может быть металл, ОСП, ПВХ, ДВП, магнезитовая плита. Третий, центральный слой – это слой утеплителя. В качестве утеплителя, часто используют минеральную вату или вспененный полистирол. Все слои сэндвич панели проклеиваются и спрессовываются с помощью холодного или горячего прессования. В результате, плита получается очень прочной и тёплой. По назначению, сэндвич панели разделяют на стеновые и кровельные. Изобретение сэндвич панелей, позволило строить тёплые здания очень быстро и с минимальными затратами.
Наша кампания, занимается строительством жилых домов из металлических сэндвич панелей, на металлическом каркасе . Это наше главное отличие от множества кампаний по строительству домов из сэндвич панелей. Наши дома очень надёжные т.к. возводятся на металлическом каркасе, мы практически не используем дерево. Наша основная специализация – это изготовление металлоконструкций. Практически полное отсутствие деревянных элементов в конструкции наших домов, позволяет избегать многих проблем, связанных с качеством дерева и такими явлениями, как усыхание дерева. Применение металлического каркаса и металлических сэндвич панелей, позволяет строить прочные, тёплые дома в любое время года .
