Улучшение эффективности отопления: газовый конвектор с вентилятором

Улучшение эффективности отопления: газовый конвектор с вентилятором

Газовый обогреватель в эксплуатации обходится на 50% дешевле, чем обычный электрический конвектор, что является весомым аргументом для его использования. Он может работать во время перебоев в подаче электричества и достигают максимальной температуры быстро, практически мгновенно.

Преимущества газового конвектора :

1. Портативность и мобильность, могут размещаться в любой комнате, их можно взять с собой во время переезда, например, на дачу.
2. Эффективность, более 90% энергии, содержащейся в газе, преобразуется в тепло.
3. Мгновенная теплопередача. Нижняя граница по теплопроизводительности для таких устройств – 25 МДж/ч, что эквивалентно 6 кВт электрического отопления, таким образом, один стандартный газовый конвектор, выдает столько же тепла, как три электронагревателя мощностью 2 кВт.
4. Низкие удельные затраты на выпуск единицы тепловой энергии, 1 Гкал.
5. Современный уровень безопасности. Система защиты отключает нагреватель по датчику истощения кислорода, если его уровень в комнате становится слишком низким, а также в случае отрыва пламени или опрокидыванияобогревателя.
6. Защита от угарного газа.
7. Автоматическое поддержание температурного режима по терморегулятору.

Недостатки газового обогревателя :

1. Отсутствие дымохода, в конструкциях с естественной циркуляцией, поэтому выбросы в процессе сжигания топлива попадают обратно в комнату.
2. Их нельзя устанавливать в спальнях, ванных комнатах и других небольших или плохо проветриваемых помещениях.
3. Водяной пар в процессе горения может конденсироваться на стенах и потолках и вызывать образование плесени.

Связанные вопросы и ответы:

Чем отличается газовый конвектор с вентилятором от обычного конвектора

На рынке отопительного оборудования представлено огромное количество приборов для отопления:,, батареи отопления,и разного типа. Но о том, что такое газовый конвектор, потребители знают мало.

Устройство обогревателя и принцип работы

Газовый тепловой конвектор представляет собой аппарат, который способен генерировать тепло за счет сгорания газа. Конструкция агрегата довольно проста.

1. Горелка. К ней подсоединен запальник.
2. Теплообменник, задача которого отдавать тепло проходящему через него воздуху. Для нагрева большего количества воздуха, теплообменник делают ребристым (для увеличения площади).
3. Система для отвода продуктов горения.
4. Система автоматики, установлена в целях безопасности и отключает агрегат при возникновении проблем в работе.
5. Термостат, обеспечивает поддержание в помещении заданной температуры.
6. Корпус служит для защиты устройства и изготовлен из металла, покрытого термостойкой краской.

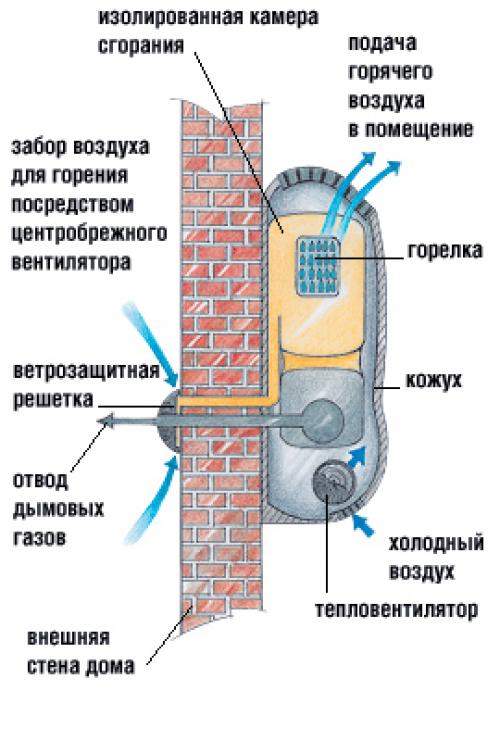

На рисунке ниже показано устройство газового конвектора.

Принцип работы аппарата заключается в том, что газ, при сгорании в камере, нагревает теплообменник . Поток воздуха, проходя через нижние отверстия агрегата, движется через теплообменник, забирает тепло и выходит нагретым в помещение через верхние отверстия. Тем временем, из камеры продукты горения газа выводятся наружу с помощью двустенного патрубка (коаксиального). Через него же с улицы в аппарат поступает свежий воздух для поддержания процесса горения.

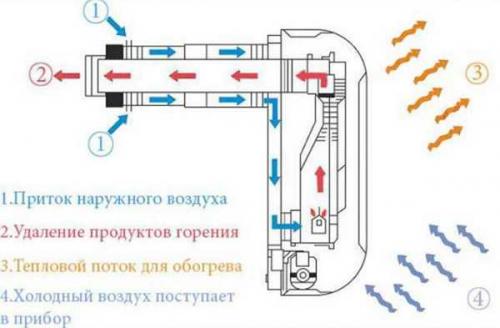

Принцип работы конвектора

Виды газовых конвекторов

Обогреватели классифицируются по видам монтажа – модели бывают настенные и напольные. Отличительными особенностями настенных аппаратов можно назвать их компактность, небольшой вес, эффективность. Но они ограничены в производительности. Их максимальные показатели мощности могут достигать лишь до 10 кВт. Если требуется прогревать комнату с большой площадью, то для этого лучше использовать модель напольного типа. Но такие калориферы имеют большую массу, за счет большого размера теплообменника. Мощность их может достигать нескольких мВт.

Настенный газовый котел

Преимущества и недостатки газовых конвекторов

Среди преимуществ газовых калориферов можно выделить следующие факторы.

1. Экономический показатель ., значительно дешевле газовых систем отопления. Но последние выигрывают в невысокой стоимости эксплуатации. К примеру, если взять стандартную модель с чугунным теплообменником с мощностью около 3 кВт, то стоимость его будет выше в 2 раза в сравнении с электрическим такой же мощности. Также мы знаем, что 1 кВт электроэнергии и 1 м³газа сходны по цене. Но чтобы произвести 1 кВт тепловой энергии, потребуется всего лишь 0,1 м³газа. Именно за счет этого и достигается экономия во время эксплуатации. Эти расчеты применимы только при использовании газовых конвекторов на магистральном природном газе.
2. Возможность использования баллонного газа. Агрегат легко переделывается для работы на пропане. Такая возможность позволяет использовать газовые конвекторы для дачи или других мест, где нет магистрального газоснабжения. Но по экономическим показателям устройства для отопления на баллонном пропане также не выгодны, как и электрические.
3. Экологичность. Калорифер с закрытой камерой сгорания не выжигает кислород в помещении.
4. Не требуется теплоноситель. Для использования данного типа газовых обогревателей не требуется монтаж системы водяного отопления, как в случае с автономным отоплением (газовым котлом). Это удобно, если вы будете использовать агрегат на даче или в гараже. В зимнее время при отключенном приборе вода в системе не замерзнет, так как в нем нет жидкости.

Как работает вентилятор в газовом конвекторе

Отличие данных моделей от двух предыдущих в том, что они работают на газе. Стразу отметим, что такой конвектор больше подойдет для домов, где проведен газ, в ином случае потребуется дополнительно устанавливать газовый баллон. Такие обогреватели могут использоваться как для отопления дома или квартиры, так и для обогрева производственных помещений. Разница будет в мощности оборудования и в его габаритах. Чем больше мощность конвектора, тем больше его корпус.

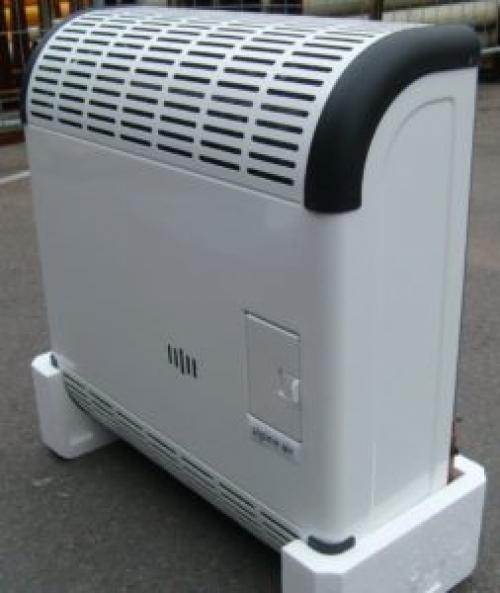

На фото: Газовые конвекторы с вентилятором

плюсы и минусы конвекторов с вентилятором

как и у любого технически сложного оборудования у конвекторов с вентилятором есть свои плюсы и минусы. плюсы :

• любой конвектор с вентилятором идентичной мощности прогреет помещение быстрее;
• широкий модельный ряд;
• различные варианты установки.

Минусы:

• высокий уровень шума;
• большие затраты на электроэнергию при длительной работе конвектора;
• высокая цена;
• если в конвекторе нет точного поддержания температуры, то достичь комфортной температуры в помещении будет крайне сложно;
• нельзя оставлять работать на длительный срок без присмотра.

конвекторы без вентилятора

современные конвекторы без вентилятора ничуть не уступают конвекторам с вентилятором, и по многим характеристикам превосходят их.последнее поколение конвекторов отличается высокой мощностью в совокупности с экономичностью оборудования. максимальная точность поддержания температуры в помещении, возможность программирования отопительного оборудования позволяют значительно снизить потребление электроэнергии и уменьшить траты на жкх.

На фото: Конвекторы без вентилятора

Если говорить о конвекторах NOBO, то проведенные тесты показывают, что конвектор может обогреть комнату за максимально короткое время. В зависимости от модели конвектор можно подключить к системе удаленного управления и задавать любой температурный режим для разных помещений через приложение.
Конвекторы работают совершенно бесшумно, их можно устанавливать в спальнях и детских, не боясь, что они потревожат чей-то сон. Помимо этого корпус конвекторов соответствует уровню защиты IP24, это означает, что они могут устанавливаться в помещениях с повышенным уровнем влажности, например, в ванных комнатах.
По способу установки также можно выбрать оптимальный для себя вариант – повесить на стену на кронштейны, которые идут в комплекте, или поставить на ножки с колесиками, чтобы удобнее было передвигать оборудование с места на место. Конвекторы можно устанавливать в любое время, а не только в процессе ремонтных работ.
Правильно подобранный конвектор обеспечит постоянную комфортную температуру в любом помещении 24/7.
Плюсы:

• простота установки;
• экономичность;
• стильный дизайн;
• мобильность;
• возможность удаленного управления и программирования (в зависимости от модели конвектора);
• возможность установки во влажных помещениях;
• бесшумная работа;
• максимальная точность поддержания температуры;
• можно оставлять работать без присмотра.

Минусы:

• цена.

При покупке конвектора важно:

• обратиться в проверенный магазин;
• заранее определиться с необходимой мощностью конвектора;
• определиться, для каких помещений будет приобретаться конвектор;
• узнать про наличие дополнительных опций – защита от перегрева, защита от опрокидывания, возможность удаленного управления и т.д.;
• просчитать примерные затраты на электроэнергию.

Самое главное – при покупке конвектора нужно знать все плюсы и минусы того или иного оборудования и сделать правильный выбор, вооружившись полным набором знаний.
Если есть вопросы, то лучше всего проконсультироваться перед покупкой со специалистом.

Ваш вопрос

КПД 99%

Ресурс 30 лет

Гарантия 10 лет

Интеллектуальный термостат
Удобство управления конвекторами NOBO заключается в использовании современных электронных термостатов.

Какие преимущества предоставляет газовый конвектор с вентилятором по сравнению с другими видами отопления

Газовые конвекторы отличаются низким ресурсопотреблением, однако не в состоянии развить должную мощность для обогрева крупных помещений. Поэтому сферой их применения стали небольшие частные дома на одну-две жилых комнаты, дачи, гаражи и временные постройки. В таких условиях отопительный газовый конвектор обеспечивает следующие преимущества:

• компактность, относительная дешевизна и удобство монтажа оборудования;
• отсутствие необходимости разработки и согласования проектной документации;
• автономность в случае питания конвектора из газовых баллонов;
• высокий КПД (до 90% в устройствах промышленного производства и до 80% в самодельных конвекторах);
• стойкость к низким температурам , отсутствие «эффекта промерзания»;
• использование атмосферного кислорода , а не находящегося внутри помещения;
• универсальность топлива, то есть возможность перехода с метана на пропан путем замены форсунок .

Среди недостатков системы наиболее существенными являются серьезные потери КПД при отоплении крупных помещений и увеличение времени их прогрева.

Вторая проблема отчасти устраняется установкой конвекторов с принудительной циркуляцией, то есть оборудованных нагнетающим вентилятором, однако в домах на три и более комнаты рациональность такого решения весьма сомнительна.

Еще одна проблема, которая может возникнуть при попытке переоборудовать квартиру под конвекторное отопление – запрет муниципальной службы газа , вызванный потенциальной опасностью устройства для соседей. Поэтому жителям многоквартирных домов необходимо заранее согласовывать подобные работы.

Какой эффективный радиус действия вентилятора у газового конвектора

Газовые конвекторы для отопления дома — настенные или напольные приборы, работающие на сетевом или сжиженном газе. Внешне напоминают радиатор отопления, но в отличие от него, оснащены перфорацией в нижней и верхней части корпуса.

Газовые конвекторы прогревают помещение быстрее, чем электрические аналоги.

Это связано с большей площадью теплообменника и более высокой скоростью теплопередачи, обеспеченной особенностями конструкции камеры сгорания.

Для чего нужен и где применяется?

Воздушное отопление на газовом топливе — отличное решение для обогрева частного дома. Оно не менее эффективно, чем печное или водяное автономное, и обходится намного дешевле. Такие системы обогрева часто используют в тепличных хозяйствах, на животноводческих комплексах, птицефермах.

Газовые конвекторы выручат в тех случаях, когда по каким-либо причинам затруднен монтаж водяного радиатора.

Такие ситуации нередки в:

• подвалах,
• подземных гаражах,
• цокольных этажах.

Мобильные конвекторы, работающие на сжиженном газе, оптимальны для обогрева небольших помещений:

• дачных домиков, гаражей,
• расположенных в отдалении от централизованных коммуникаций торговых точек.

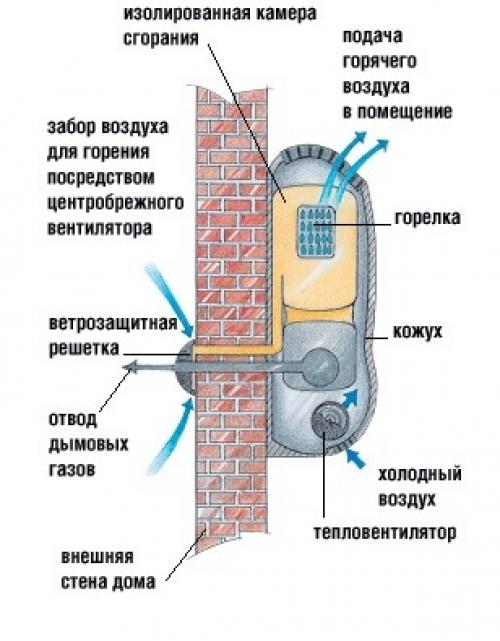

Как работает: устройство и принцип действия

Газовые конвекторы имеют простое устройство. Основные узлы и элементы конструкции:

• камера сгорания;
• теплообменник, являющийся составной частью камеры сгорания;
• горелка с запальником;
• модуль управления;
• термостат;
• коаксиальный патрубок;
• корпус.

Стационарные конвекторы требуют устройства отверстия в стене, через которое будет осуществляться забор воздуха с улицы и вывод туда же продуктов сгорания. Большинство моделей энергонезависимы и автономны. Но есть требующие подключения к электросети. Они выгодны тем, что в режиме ожидания пламя гаснет и разжигается от искры при срабатывании термостата.

Принцип работы конвектора заключается в том, что при сгорании топлива выделяется большое количество тепла. Оно обеспечивает нагрев теплообменника. Через нижнее воздухозаборное отверстие поступает воздух, нагревается и в соответствии с законами физики, поднимается вверх, покидает корпус через перфорацию в его верхней части. Продукты сгорания отводятся через выходной патрубок на улицу.

Отзывы о газовых конвекторах отопления дома: плюсы и минусы

На основании отзывов тех, кто обогревает свой дом газовыми конвекторами, можно сделать выводы о преимуществах и недостатках этой системы отопления.

Плюсы:

• не требует электричества;
• нагревает дом быстрее, чем система с котлом и радиаторами;
• экономичность;
• минимальный уход;
• высокая температура теплообменника;
• эстетическая привлекательность.

Минусы:

• конвектор не может стать полноценной заменой газовому котлу;
• необходимость формирования отверстия в стене;
• быстрое охлаждение стальных теплообменников.

Каким образом повышается теплоотдача при использовании вентилятора в газовом конвекторе

Планируя купить конвектор на газе, в первую очередь необходимо уточнить площадь и высоту помещения, в котором будет установлено оборудование. Прибор наилучшим образом подходит для обогрева небольшого дома, где по проекту не предусмотрена котельная, оранжереи, зимнего сада. Газовые аппараты-конвекторы выбирают для домашних птичников, летних кухонь, других сооружений, где люди находятся непостоянно. В списке резервных источников тепла им сложно найти равных. Также необходимо продумать условия установки, посоветоваться с мастером по поводу выбора модели по мощности и учесть критерии, о которых мы расскажем подробно.

Природный или баллонный газ

Большинство модификаций газовых конвекторов, поступающих в продажу, работают на магистральном газе. Лишь незначительный процент изделий изначально настроен на использование пропан-бутановой смеси в баллонах. Но по инструкции, которая находится в техническом паспорте, агрегат может быть переоборудован на сжиженный газ. При этом важно помнить, что в целях безопасности замену форсунки и перенастройку клапана необходимо доверять профессиональному газовщику.

Мощность прибора

Комфортный микроклимат в отапливаемом помещении напрямую зависит от правильно подобранного по мощности оборудования. Чаще всего при выборе модели срабатывает проверенная десятилетиями формула — на обогрев 10 м2 площади при высоте потолка 2-2,5 м достаточно 1 кВт тепловой энергии. С обогревом комнаты объёмом 20-30 м3 отлично справляется конвектор на 2,5 кВт. Однако приобретать агрегат необходимо с запасом мощности 25-30%, тогда не будут страшны потери тепла от наличия сквозняков и недостаточного утепления дома.

Расход топлива

Для применения в бытовых условиях производители предлагают агрегаты мощностью 2-12 кВт. Расход газа для каждого из них можно рассчитать заблаговременно, опираясь на вид топлива и количество приборов, установленных в доме. Важно знать, что аппарат на природном газе на 1 кВт мощности тратит 0,11 м3/ч топлива, на баллонном пропане — 0,9 м3/ч. По этим показателям несложно подсчитать ежемесячное потребление газа отопительным оборудованием.

Тип камеры сгорания

По сути, газовый конвектор — это компактная аккуратная печь, в которой установлена открытая либо закрытая горелка. Недорогая печка с открытой топкой работает по принципу камина. В процессе горения забирает кислород из помещения, а отработанная воздушно-газовая смесь уходит в дымовую трубу. Это отличный вариант для обогрева хорошо проветриваемых хозяйственных и технических построек. Устройства с закрытой камерой считаются более экологичными, не ухудшают состава внутренней атмосферы и больше подходят для монтажа в жилом доме.

Напольная или настенная установка

По способу установки агрегаты делятся на настенные и напольные. Изделия для инсталляции на стене отличаются невысокой мощностью, меньшими габаритами и малым весом. Как правило, устанавливаются под окном, что ускоряет нагревание холодных нижних слоёв, и позволяет незаметно вывести дымоход на улицу.

Мощные напольные модификации обладают способностью обогревать просторные многометражные помещения, демонстрируют высокую теплоотдачу. Такие агрегаты монтируют на складах, производственных цехах, автосервисах и гаражах. Для сохранения устойчивости и с целью защиты от опрокидывания поверхность под установку выравнивают и подготавливают бетонное основание.

Камеры сгорания и теплообменники большинства конвекторов газового типа изготавливают из жаропрочной стали. Стальные компоненты обеспечивают надёжность и долговечность изделий. При интенсивной эксплуатации они служат 17-20 лет. В более дорогих моделях используется чугун. Материал сохраняет эксплуатационные характеристики не меньше 50 лет, отличается механической прочностью, устойчивостью к прогоранию и появлению ржавчины. Однако чугунная «начинка» увеличивает вес обогревателя на 13-15 кг и стоимость на 30-35%.

Разновидность дымоходов

С проблемой вывода отработанных газов за пределы помещения с помощью вертикального или горизонтального дымоотвода сталкиваются владельцы всех видов газовых отопительных приборов. Покупая аппарат с закрытой топкой, надо быть готовым к устройству горизонтального дымохода. Ничего сложного в его установке нет, коаксиальная дымоходная конструкция имеется в комплекте. Единственное неудобство — пробивание отверстия в стене.

Можно ли управлять скоростью вентилятора на газовом конвекторе

Схемы подключения и выбор регулятора скорости вращения вентилятора: обзор лучших моделей и их стоимость

Вентилятор очень часто используется во многих бытовых приборах. Чтобы этот аппарат прослужил долго, применяется регулятор скорости вращения вентилятора. Он помогает установить нужную скорость вращения лопастей. Этот прием снижает шум прибора и продлевает срок его службы.

Что из себя представляют регуляторы скорости вращения вентилятора?

Регулятор скорости (его еще называют контроллер) помогает снизить обороты, когда это необходимо, либо увеличить их. По существу, он изменяет напряжение, подающееся на устройство. Этот небольшого размера прибор подсоединяется к оборудованию по специальной схеме.

Зачем нужен?

Если вентилятор постоянно работает на максимальной мощности, это уменьшает срок его службы. Прибор быстро изнашивается и ломается.

Функции регулятора скорости вращения:

• уменьшение износа механизмов,
• снижение шума,
• экономия электроэнергии.

Как работает: принцип действия и устройство

Принцип работы регулятора скорости состоит в том, чтобы изменять напряжение и частоту оборотов двигателя. Это влияет на воздухообмен и изменяет мощность воздушного потока.

Для управления скоростью могут использоваться разные методы:

1. Изменение напряжения, подающегося на обмотку.
2. Изменение частоты тока.

Второй метод почти не используется, так как частотные приводы очень дорого стоят, во много раз больше самого вентилятора, и не всегда целесообразно их приобретать. В основном, практикуется первый способ.

Виды регуляторов оборотов

По принципу регулирования скорости различают несколько видов регуляторов:

Симисторный регулятор наиболее распространенный, он может охватывать даже не один, а несколько двигателей. Главное, чтобы величина тока не превышала предельную величину.

Частотные модели могут быть использованы в любых пределах от 0 до 480 В, их применяют для трехфазных двигателей вентиляторов мощностью до 75 кВт.

Трансформаторные регуляторы применяются для более мощных вентиляторов. Они однофазные или трехфазные, позволяют плавно снижать скорость оборотов, могут регулировать несколько вентиляторов.

Схемы подключения регуляторов оборотов вентилятора

Рассмотрим схемы подключения различных регуляторов.

Самым распространенным прибором является симисторный или тиристорный контроллер. Его можно подключить самостоятельно, используя схему. Каждый из тиристоров уменьшает напряжение. Регулировка производится при помощи блока управления. Мощность прибора ограничена, большого напряжения он не выдерживает.

Важные моменты:

• Двигатель вентилятора должен иметь защиту от перегрева.
• Нельзя использовать в качестве регуляторов диммеры от осветительных приборов.

Трансформаторный регулятор имеет следующий принцип работы:

На входе — питающее напряжение 220 В. Обмотка имеет несколько ответвлений, к которым подключается нагрузка, и тогда напряжение уменьшается. При понижении напряжения снижается и потребление электроэнергии. С помощью переключателя мотор подключается к нужной части обмотки и тогда напряжение меняется.

Трансформатор с электронным управлением работает по другой схеме. Он имеет транзисторную схему, и, модулируя импульсы, может менять напряжение плавно. Чем короче импульсы и длиннее паузы между ними, тем меньше напряжение.

Ступенчатый трансформаторный регулятор

В работе этого прибора используется трансформатор. Это обычный трансформатор, только у него одна обмотка и от части витков есть отводы.

Управление регулятора осуществляется путем ступенчатого изменения напряжения. На низких скоростях уровень шума понижен.

Обычно используется пять ступеней напряжения, то есть вентилятор будет иметь пять скоростей вращения. Такой регулятор можно использовать и для реверсивных вентиляторов, и для нескольких аппаратов одновременно. Максимальная мощность вентилятора должна быть не более 80 Вт.

Автотрансформатор с электронным управлением

Эти модели относятся к разряду наиболее надежных и мощных. По цене это наиболее дорогой прибор. Он имеет небольшие габариты и вес.

Работает такой регулятор по принципу широтно-импульсной модуляции. Изменения импульсов и пауз между ними дает изменение напряжения и, соответственно, скорости вращения вентилятора.

Прибор имеет пониженный уровень шума, скорость оборотов может понижаться или повышаться ступенчато, в соответствии с понижением или повышением напряжения.

Тиристорные и симисторные контроллеры

Это самые распространенные приборы для регулировки вращения вентиляторов. Они используются для однофазных вентиляторов переменного тока. Тиристорный контроллер изменяет скорость вращения в большую или меньшую сторону в зависимости от изменения напряжения. Может быть установлен в приборах, где есть защита от перегрева.

Как выбрать подходящий газовый конвектор с вентилятором для своего дома

Корреспондент «Комсомольской правды» выяснил, как подобрать газовый конвектор, который не только сэкономит деньги читателей, но при этом даст максимум удобства и безопасности

Лучшие газовые конвекторы. Фото: shutterstock.com

Отопление частных домов газом – частое явление в наши дни, и это неудивительно: оно дешевле отопления электричеством. Во многих дачных и коттеджных поселениях есть газовые магистрали, а если магистрали нет, и не предвидится её строительство, то к вашим услугам автономные газгольдеры.

Газовый конвектор (каталитический газовый обогреватель) имеет следующий принцип работы: воздушный поток, проходящий через прибор, нагревается продуктами сгорания газа (продукты сгорания необходимо удалять из помещения). Конвекторы работают либо на природном газе (из магистральных газопроводов), либо на сжиженном (пропан-бутан в баллонах или газгольдерах).

Конвекторы применяются для отопления любых помещений, как жилых, так и подсобных. Именно поэтому при выборе конвектора важно понимать, для каких целей он приобретается. По типу монтажа газовые конвекторы бывают настенными и напольными, ниже мы будем рассматривать приборы с обоими вариантами крепления. Существует не так много производителей данного оборудования, поэтому некоторые фирмы будут представлены в рейтинге более одного раза.

1. Hosseven HHS-9V 9 кВт

Первый в тройке лидеров — напольный конвектор HHS-9V от турецкой фирмы Hosseven. Он обладает высокой мощностью обогрева — 9 кВт, что даёт возможность ему эффективно прогревать воздух в просторных помещениях. Вероятно, это самый производительный агрегат в данной ценовой категории. Работает он как на сжиженном газе из баллона или газгольдера, так и природном из магистрали. Для большей эффективности прибор оснащён вентилятором и функцией автоматического поддержания температуры.

Основные характеристики

Высокая мощность обогрева, наличие вентилятора

Отмечена шумная работа вентилятора

Продолжить далее

2. Karma BETA 5 Mechanic 4.7 кВт

Настенный конвектор с очень высокой заявленной производительностью от чешской компании Karma. Производитель говорит о возможности обогреть помещение в 100 кв. м. при мощности 4.7 кВт. Однако реальных тестов, подтверждающих это утверждение, найти не удалось. Тем не менее, отмечается весьма высокий КПД этой модели — порядка 92%. Камера сгорания — закрытая, поджиг — пьезокристаллический. Есть возможность автоматического поддержания температуры в диапазоне от 13 °С до 38 °С. Обогреватель работает как на природном газе, так и на сжиженном.
