Эффективное отопление: газовый конвектор для помещения площадью 50 кв.м

Эффективное отопление: газовый конвектор для помещения площадью 50 кв.м

У вас есть небольшой дачный домик за городом. Две-три комнаты, кухня, терраса. Даже, если вы не пользуетесь им зимой, прохладными ночами посадочного и уборочного периодов, дождливым летним вечером в доме очень хочется тепла. Чем лучше его отопить?

Строить печь - накладно, покупать буржуйку - опасно и не выгодно, газовые котлы и система отопления обойдутся в копеечку…

Для таких целей лучше монтировать отопление с помощью газовых конвекторов. Конвекторы могут работать как на магистральном газе, так и от баллонов со сжиженным пропан-бутаном. Рассмотрим, сначала, вариант отопления от баллона со сжиженным газом т.к. на большинсве дачных участков нет магистрального газа. Вы можете установить в доме один или несколько газовых конвекторов, в зависимости от количества комнат, в которых нужно создать комфортные условия проживания. Конвекторы крепятся стационарно на стене отапливаемого помещения. Их нужно подбирать по мощности. Например, турецкая компания "Alpine" (бывшая DEMRAD) поставляет в Россию газовые конвекторы мощностью 2,65; 3,75; 4,4; 5,0 КВт. Нидерланды поставляют "BAXI" – 1,5; 2,3; КВт. А так же других фирм таких как Bartolini, Mora (Gorenje), NGS, Karma, Italkero… Для нормального круглогодичного обогрева комнаты площадью до 18 м2 вам понадобится конвектор мощностью 1,8-2,5 КВт; газовый конвектор мощностью 5,0 КВт способен обогревать помещения до 45-48м2. Если обогрев не производится в зимний период, будет достаточно меньшей мощности на один квадратный метр. Не стоит забывать о толщине и материала стен! Кроме газовых конвекторов вам также понадобятся: баллон или два баллона для сжиженного газа пропан с вентилем, редуктор, арматура для газовой разводки, металлический шкаф для хранения баллонов.

Связанные вопросы и ответы:

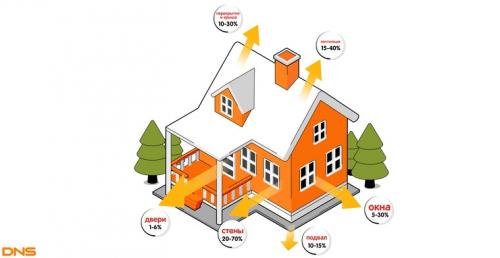

Какой мощности должен быть газовый конвектор для помещения площадью 50 кв.м

Самый простой метод расчета необходимой мощности основывается на том, что для обогрева квадратного метра требуется потратить 100 Вт тепла. То есть на комнату в 10 м²нужны обогреватели суммарной мощностью в 1 кВт. Другой подход оценивает требуемую мощность, исходя из объема помещения. В усредненном случае берут 41 Вт на м³.

Такой подход к расчету мощности отопительных приборов усреднен и для многих случаев дает неточный результат, приводящий к лишним затратам. Ведь при таком расчете не учитываются:

• конкретные климатические условия;
• размеры окон, которые вполне могут занимать всю стену;
• использование энергосберегающих технологий, например, утеплителя или тройных стеклопакетов и так далее.

Точный расчет с учетом всех особенностей конкретного здания и его теплопотерь выполняется на основе сводов правил СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха СНиП 41-01-2003» и СП 50.13330.2012 «Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003 (с Изменением N 1)». В этом случае учитываются все данные по конкретному объекту и выполняется расчет необходимой мощности для него.

Максимально близкий результат, учитывающий основные характеристики здания, можно получить при расчете тепловой мощности по формуле:

Q = (100 Вт/м2 х S х К1 х К2 х К3 х К4 х К5 х К6 х К7)

• Q — требуемая мощность отопления;
• S — площадь помещения;
• К1 — коэффициент, учитывающий теплопотери через окна. Величина К1 выбирается равной 1 для двойного стеклопакета, 0,85 — для тройного, 1,27 — для одинарного;
• К2 — коэффициент, учитывающий наличие теплоизоляции здания. Он выбирается равным 1 — для кладки в два кирпича; 0,854 — при наличии дополнительной теплоизоляции и 1,27 — при незначительной теплоизоляции;
• К3 — коэффициент, учитывающий размеры окон и их соотношение с площадью помещения в процентах. При соотношении 50% выбирается равным 1,2, для 40% — 1,1, для 30% — 1, для 20% — 0,9, для 10% — 0,8;
• К4 — коэффициент, учитывающий климатические условия. При минимальных температурах — 35⁰С выбирается равным 1,5. При — 25⁰С — 1,3; при -20⁰С — 1,1; при — 15⁰С — 0,9; при — 10⁰С — 0,7;
• К5 — коэффициент, учитывающий количество стен, выходящих на улицу и, соответственно, теплопотери через них. Для четырех стен он берется равным 1,4, для трех — 1,3, для двух — 1,2, для одной — 1,1;
• К6 — коэффициент, учитывающий степень теплоизоляции помещения, находящегося выше расчетного. Он выбирается равным 1, если выше находится крыша или чердак, 0,9 — при наличии выше утепленного, но не отапливаемого помещения и 0,8 — если выше расположена квартира в многоквартирном доме или другие комнаты, то есть отапливаемое помещение;
• К7 — коэффициент, учитывающий высоту помещения. Он выбирается равным 1 для комнат с потолками на высоте 2,5 м, 1,05 — на высоте 3 м, 1,1 — на высоте 3,5 м, 1,15 — на высоте 4 м и 1,2 — для высоты в 4,5 м.

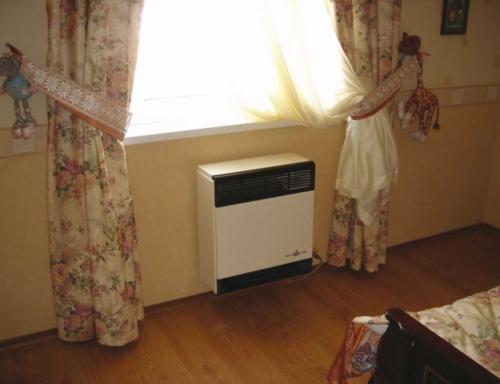

Какие особенности установки газового конвектора нужно учитывать

Монтаж газового конвектора

Монтаж газового конвектора строго увязан с выполнением газового проекта. Любое оборудование, использующее в своей работе природный газ, требует получение разрешения и выполнения газового проекта.

Для получения разрешения на установку газового конвектора нужно подать заявление в организацию, отвечающую за эксплуатацию газопровода, к которому планируется подключить оборудование. Самостоятельный перемонтаж газопроводов строжайше запрещается.

Режим работы установки этого типа характеризуется высокой скоростью нагрева и цикличностью, поэтому установка газового конвектора в квартире или частном доме скорее всего не создаст комфортных условий проживания. Колебание температур во временном интервале будет достигать приличных значений.

Произвести установку газового конвектора своими руками тоже не удастся – на этот вид работ нужно иметь специальную лицензию. Установка конвекторов в деревянных домах требует соблюдения мер по предохранению строительных конструкций из древесины от соприкосновения с элементами устройства, имеющими высокую температуру. Подобное взаимодействие дерева и горячего металла может привести к возгоранию.

Наиболее популярной сферой применения газовых конвекторов считается обогрев больших объемов помещений – производственных цехов, ангаров, складов и так далее.

После приема заявления и его обработки выдаются технические условия на подключение к газопроводу. В них указывается точка подключения, расход газа и другие показатели. На основе технических условий необходимо выполнить газовый проект.

В газовом проекте указываются места установки приборов, способы их подключения (с соблюдением требований к установке газовых конвекторов), конфигурация подводящего газопровода. Проект согласовывается с организацией – владельцем газопровода. Только после этого приступают к установке оборудования.

Сам процесс монтажа довольно прост. В стене оборудуются отверстия для коаксиального или раздельных дымоходов, при подводке от наружного газопровода – отверстие для ввода газа. На кронштейны устанавливается корпус конвектора. К корпусу подсоединяются конструкции дымоудаления.

Отверстия, через которые проходят дымоходы, уплотняются несгораемым материалом. В случае настенной установки прибора (не на выносном кронштейне) стена также изолируется от конвектора несгораемыми материалами с низкой теплопроводностью (асбестовое полотно и так далее). К конвектору подводится электрическая проводка (220 В). Осуществляется электрическое подключение конвектора (встроенные вентиляторы работают от электродвигателей). В зоне доступности устанавливается выносной пульт управления работой конвектора.

Для монтажа газопровода нужно привлечь организацию, имеющую лицензию на соответствующий вид работ. Монтаж газопровода производится электродуговой сваркой, прокладка газопровода производится с соблюдением требований проекта.

После проведения монтажных работ по газу производится опрессовка и сдача газопровода представителю организации владельца газопровода. Проверка стыков  трубопроводов на герметичность производится обмыливанием. При обнаружении утечек они устраняются и производится новое опробование герметичности. После успешной сдачи работ составляется акт приема газопровода.

Какие виды газовых конвекторов существуют на рынке и какой выбрать для помещения 50 кв.м

Расчетная объемная теплота сгорания магистрального природного газа = 7900 ккал/м3 (33.08 МДж/м3) — это стандартные параметры газа, заявленные в документах Газпрома. В случае отклонения от данных параметров производится перерасчет цен на газ.

По стандартным параметрам посчитаем, сколько потребуется данного газа, чтобы получить 1кВт*ч.

Начнем с того, что теплота сгорания 1 м3 природного газа = 33,08 МДж/м3 (это стандартный параметр, заявленный в документах Газпрома) — сжигая 1 кубический метр природного газа, мы получаем 33,08 МДж энергии.

1 кВт*ч = 3,6 МДж (это справочный параметр: для получения 1 кВт*ч нужно 3,6 МДж энергии)

Узнаем, сколько мы получаем, сжигая 1м3 магистрального газа: 33,08 (МДж ) / 3,6 МДж = 9,1 (кВт*ч)/кг

Таким образом, сжигая 1м3 природного магистрального газа, мы получаем 9,1 кВт*ч.

Вычислим, сколько природного газа нужно для получения 1 кВт*ч:

1 (м3) / 9,1 (кВт*ч) = 0,109 (м3)

Значит, для получения 1 кВт*ч нам понадобится сжечь 0,109 м3 данного магистрального газа.

Теперь мы можем посчитать, сколько природного газа потребуется для обогрева помещения в сутки. Мы считаем, взяв за время работы 24 часа — как будто конвектор будет работать 24 часа в сутки (максимально возможное время работы) просто потому что не знаем, сколько часов будет работать ваш конвектор , т.к. все зависит от помещения. Если вы знаете — замените это число на ваше.

5 (кВт) * 24 (ч) *0,109 (м3) / 0,9 (КПД котла*) = 14,5 м3 — такое количество магистрального газа конвектор при работе на мощности 5 кВт*ч израсходует за 24 часа работы.

В качестве среднего можно принять расход в половину от максимального, т.е. как будто конвектор работает 12 ч/сутки = 7,25 м3.

**КПД - коэффициент полезного действия отопительного агрегата, определяется из технического паспорта на оборудование, чаще всего дается на определенные условия эксплуатации и может меняться со временем. При детальном расчете требуется уточнение кпд на ваши условия.

Теперь мы можем узнать максимальный расход магистрального газа в месяц:

14,5 (м3) * 30 (сут) = 435 м3

Внимание: 435 м3 — это максимальный расход, если газовый конвектор будет работать на мощности 5 кВт*ч 30 дней вообще без остановок и снижения мощности . Если вам известно, сколько часов и дней будет работать оборудование в вашем доме — замените эти показатели.

Средний расход магистрального газа в месяц (т.е. при работе 12 часов/сутки) на помещение 50 м2 будет 217,5 м3.

Какие преимущества обладает газовый конвектор перед другими отопительными приборами

Теперь поговорим о преимуществах и недостатках данной категории отопительных приборов. Следует понимать, что качество работы газового конвектора, как и сборки, будет зависеть от стоимости. Если выбрать что-то дешевое, то экономии добиться не удастся, ведь больше года агрегат попросту не прослужит. Проведение ремонта в этом случае будет просто нерентабельно. Поэтому попробуем разобраться в плюсах и минусах таких устройств, но с оглядкой на то, что речь идет о качественной модели газового конвектора. Итак, их преимуществами можно назвать:

• возможность самостоятельного монтажа;
• экономичность при расходовании газа;
• возможность быстрого нагрева помещения;
• не очень высокая стоимость;
• нет необходимости делать водяное отопление в доме;
• высокая автономность;
• газовые модели не осуществляют сжигание кислорода, в отличие от электроаналогов;
• нет зависимости от электрической энергии;
• можно поставить в местах, где нет централизованного газоснабжения, ведь есть возможность подключения к баллону с газом.

Но у конвекторов газового типа есть и кое-какие минусы:

• если будет использоваться газ в рамках централизованного газоснабжения, то нужно получить разрешительную документацию на подключение конвектора к системе;
• конвектор обычно имеет немалые габариты;
• нужно проводить работы по пробиванию дырок в стене наружу в месте крепления прибора;
• если есть необходимость установки нескольких устройств, то газ нужно подводить отдельно к каждому, причем исключительно с наружной стороны постройки.

Но учитывая, что преимуществ такое устройство имеет существенно больше, его применение будет совершенно оправданно.

Сколько стоит установка и эксплуатация газового конвектора на 50 кв.м

Работы	Ед. изм.	Цена*
Консультация, замеры на месте и последующий расчет	ед.
Выезд/доставка в пределах МКАД	ед.
Выезд/доставка за МКАД (минимально 2000 руб.)	км	60
Перенос отвода газовой трубы без отключения газа	ед.	дог.
Установка ящика на подготовленную поверхность	ед.	500
Установка ящика на не подготовленную поверхность	ед.	от 1000
Сборка ящика для баллонов	ед.	400
Утепление ящика для баллонов	ед.	от 1000
Обогрев баллонов	ед.	догов.
Ввод в здание (проход стены буром)	ед.	от 300
Установка стеновой гильзы (гильза до 50см включена)	ед.	от 1500
Монтаж ГБУ на 2 баллона	ед.	500
Монтаж ГБУ на 4 баллона (на шлангах)	ед.	1000
Монтаж ГБУ на 4 баллона (на трубах)	ед.
Монтаж ГБУ на 6 баллонов (на шлангах)	ед.	1500
Монтаж ГБУ на 6 баллонов (на трубах)	ед.	3000
Монтаж ГБУ на 8 баллонов (на шлангах)	ед.
Монтаж ГБУ на 8 баллонов (на трубах)	ед.	4000
Монтаж ГБУ на 10 баллонов (на шлангах)	ед.	2500
Монтаж ГБУ на 10 баллонов (на трубах)	ед.	5000
Монтаж ГБУ не стандарт	ед.	догов.
Прокладка цельносварной газовой трубы ВГП 1/2"	п/м
Прокладка цельносварной газовой трубы ВГП 3/4"	п/м	2500
Прокладка цельносварной газовой трубы ВГП 1"	п/м	3000
Прокладка цельносварной газовой трубы ВГП 1 1/2"	п/м	4500
Прокладка нержавеющей гофрированной трубы	п/м	150
Обрезка газовой трубы без отключения газа	ед.	от 5000
Установка газового крана 1/2"	ед.	от 200
Установка газового крана 3/4"	ед.	от 200
Установка газового крана 1"	ед.	от 200
Установка газового крана	ед.	от 200
Подключение баллона к магистрали	ед.	100
Монтаж газового нагревателя воды	ед.	от 8000
Монтаж настенного двухконтурного котла	ед.	от 15000
Монтаж настенного одноконтурного котла	ед.	от 10000
Перенастройка газового котла на сжиженый газ	ед.	от 7000
Перенастройка газового конвектора на сжиженый газ	ед.
Монтаж настенного радиатора (полипропилен)	точка	2800
Монтаж радиатора на стойках (полипропилен)	точка	3500
Монтаж радиатора в полу (полипропилен)	точка	4000
Снятие, установка радиатора (доп.работы во время и после монтажа системы)	точка	от 1000
Монтаж тёплого пола (металлопласт)	кв.м.

Какие меры безопасности нужно соблюдать при использовании газового конвектора

Конвекторы – популярные отопительные приборы, используемые для обогрева помещений различного назначения. Как и любое техническое устройство изделия конвекторного типа требуют соблюдения определенных мер безопасности при эксплуатации.

Пренебрежение мерами безопасности при использовании конвектора может повлечь не только повреждение имущества, но и привести к более серьезным последствиям – получению травм, ожогов и так далее. В материале этой статьи мы расскажем читателям – как безопасно эксплуатировать конвекторы и какие меры безопасности соблюдать обязательно.
Одним из главных условий обеспечения безопасности при использовании отопительных конвекторов является приобретение и эксплуатация оборудования только заводского изготовления. Покупка различных «самоделок», собственноручная сборка аналогов конвектора может привести к неприятным последствиям – короткому замыканию, удару электрическим током, возгоранию. Как правило, самодельные обогреватели не имеют никаких защитных устройств, собираются из дешевых материалов – это и является основными причинами их опасности.

Если говорить об общих мерах безопасности и правилах эксплуатации заводских конвекторов, следует выделить следующие положения:

1. Не следует сушить на конвекторной решетке влажные вещи. При перекрытии решетки нарушается конвективное движение воздуха. Для водяного конвектора это не столь критично – он лишь перестанет отапливать помещение, а вот для электрического конвектора без устройства аварийного отключения или термоограничителя может стать фатальным – нагревательный элемент (ТЭН) перегреется и сгорит.
2. Не рекомендуется размещать отопительные конвекторы за мебелью или шторами – это повлечет тот же эффект нарушения конвективного обогрева – эффективность работы устройств резко снизится.
3. Нельзя эксплуатировать электрические конвекторы с поврежденными проводами, вилкой или защитным кожухом – перед включением изделия в работу следует визуально удостовериться в целостности этих компонентов.
4. Не следует ставить тяжелые предметы на питающий провод обогревателя.
5. Нельзя размещать вплотную к конвектору легковоспламеняющиеся жидкости и материлы.
6. Не рекомендуется включать в одну розетку сразу несколько электрических конвекторов – это может привести к ее перегреву и короткому замыканию, возгоранию.
7. Нельзя эксплуатировать электрические обогревательные приборы при неисправной электрической проводке. Кроме того, при выборе отопительных приборов электрического типа следует удостовериться, что сечение провода электропроводки соответствует планируемой электрической нагрузке.
8. Рекомендуется регулярно очищать теплообменник конвектора от пыли и загрязнений. Делать это следует с помощью пылесоса, мягкой щетки или ветоши – при этом не повреждая (не сгибая) оребрение трубы или ТЭНа. Очистка от пыли восстановит эффективность работы конвектора, предотвратит перегрев ТЭНа, уменьшит количество пыли, циркулирующей в отапливаемом помещении.
9. Не рекомендуется оставлять включенный электрический прибор без присмотра.
10. Нельзя заливать водой нагревательные элементы настенных и напольных конвекторов , у внутрипольных конвекторов защитные решетки следует снимать только для очистки теплообменного аппарата – снятие их в других случаях может повлечь повреждение внутренних элементов устройства проходящими людьми, техникой, перемещаемыми предметами.

Безопасность конвекторов – важнейший элемент в их эксплуатации. Соблюдение простейших мер безопасности и правил эксплуатации послужит гарантом безаварийной работы оборудования, не допустит повреждения имущества и получения травм.

Можно ли самостоятельно установить газовый конвектор или лучше обратиться к профессионалам

Устанавливать конвектор запрещается на расстоянии менее 4 метров от открытых источников огня, в том числе газовой плиты. Шланг, подходящий к конвектору должен иметь диэлектрическую вставку, это позволит предотвратить пожар в случае замыкания проводки в доме из дерева.

Немаловажным фактором является заземление розеток находящихся вблизи от газовой плиты и конвекторов, хотя в доме из дерева они должны быть заземлены априори.

Существуют три типа шлангов подводка, которыми разрешена до газовой плиты в деревянном доме, а именно:

• Резинотканевый – его плюс в том, что он не проводит электрический ток, но он в большей степени подвержен механическим повреждениям по сравнению с аналогами;
• Металлический рукав – при его использовании обязательно вставляется диэлектрическая вставка от газовой плиты к магистрали, а в остальном он имеет лучшие показатели среди аналогов. К тому же он рекомендован последними утвержденными нормативами. Единственным его минусом является цена, она кусается;
• Резиновый с оплеткой металлом – он способнее выдерживать серьезные удары, а так же благодаря резиновому сердечнику не проводит ток.

Как часто нужно проводить техническое обслуживание газового конвектора

Котел будет работать долго и без неполадок, если его владелец вовремя позаботится о техническом обслуживании.

В прошлом сердцем дома считалась печь — без нее было не выжить. Сегодня во многих домах печи заменяют газовыми котлами, которые имеют не меньшее значение. Котел — это гарантия тепла и уюта в холодные зимние дни и немалая экономия. Внимательно относиться к его правильному использованию очень важно. Котел предстоит не только время от времени протирать от пыли — нужно регулярно проводить его техническое обслуживание . И это не прихоть газовиков Работники газовой промышленности, сотрудники газораспределительной компании, специалисты по снабжению газовым топливом домов, квартир и предприятий, специалисты по техническому обслуживанию газового оборудования | глоссарий → , а требование закона и, главное, — забота о собственной безопасности и комфорте.

Как часто нужно проводить техобслуживание котла

Ежегодно. Это прописано в Правилах пользования газом в части обеспечения безопасности при использовании и содержании внутридомового и внутриквартирного газового оборудования при предоставлении коммунальной услуги по газоснабжению, утвержденных постановлением Правительства РФ от 14 мая 2013 года № 410.

Текст пункта 43 Правил пользования газом

43. Исполнитель обязан:

а) осуществлять техническое обслуживание наружных газопроводов, входящих в состав внутридомового газового оборудования, и производить следующие операции:

• обход трасс надземных и (или) подземных газопроводов — не реже 1 раза в год;
• приборное обследование технического состояния газопроводов — не реже 1 раза в 3 года;

б) осуществлять техническое обслуживание внутридомового и (или) внутриквартирного газового оборудования не реже 1 раза в год с учетом минимального перечня выполняемых работ (оказываемых услуг) по техническому обслуживанию и ремонту внутридомового и (или) внутриквартирного газового оборудования, предусмотренного приложением к настоящим Правилам;

Использование газового оборудования в целом и газового котла в частности связано с потенциальным риском, поэтому за работоспособностью и состоянием систем нужно следить.

Кто может проводить техобслуживание котлов

Проводить техобслуживание газового котла в частном доме или квартире может только профессионал. Речь идет не о рукастом соседе-автомеханике, а о специалисте газовой отрасли с лицензией на проведение подобных работ.

Это могут быть как юридические лица, так и индивидуальные предприниматели, информация о которых занесена в реестр Государственной жилищной инспекции по вашему региону. Если вы нашли их данные в этом списке, значит, эти специалисты успешно прошли обучение, получили разрешение на проведение работ по техобслуживанию и им можно доверять.

Что включает в себя техобслуживание

Техническое обслуживание включает проверку всех узлов котла и целый ряд плановых работ: тестирование проводки, чистку внутренней части и фильтра, настройку горелки и проверку насоса.

Перечень работ указан в паспорте оборудования.

Вы обязаны заключить договор на техобслуживание газового оборудования

Что будет, если пренебречь вызовом специалиста раз в год

Своевременное обслуживание газового котла — гарантия не только его долгосрочной работы, но и экономии вашего времени. Поломки в разгар отопительного сезона, в самый мороз, — настоящая катастрофа. Система отопления окажется отключенной, дом промерзнет, трубы водоснабжения могут лопнуть.

Если у жителя проведен газ, но нет договора на техобслуживание и аварийно-диспетчерское обеспечение, то поставщик газа Газоснабжающая организация, на которой лежит обязанность подать абоненту газ надлежащего качества | глоссарий → вправе не заключать с ним договор на поставку либо приостановить его. Кроме того, за нарушение Внутридомовое/внутриквартирное газовое оборудование | глоссарий → предусмотрены штрафы, размер которых определяется региональными властями.
