Безопасность в доме, комфорт, расход топлива и чистота воздуха во многом зависят от точности расчетов дымоходной части. Конструкция дымохода котла, камина или печи должна соответствовать обозначенным критериям:

1. При кладке дымоходного канала не должно быть горизонтальных участков прохода отработанных газов. Когда избежать их образования невозможно допускается применение каналов, при условии, что их суммарная длина не превышает 100 см.
2. Для плоской кровли дымоход над крышей должен возвышаться не менее чем на 100 см.
3. Для обустройства дымохода на скатной кровле действуют следующие нормативы:
   • если расстояние от линии конька до выхода трубы меньше 150 см, то высота дымохода должна превышать коньковую конструкцию как минимум на 50 см;
   • если указанное расстояние около 300 см, то дымоход устанавливается на одном уровне с коньком;
   • при удалении конька от трубы минимум на 300 см верхний срез дымохода должен соответствовать линии, условно проведенной под углом 10° к горизонту конька.

Дополнительные требования для дымоходов в доме из кирпича:

1. Изделие в обязательном порядке должно соответствовать требованиям пожарной безопасности. Стены, покрытые воспламеняющимся материалом, должны находиться от внешней стороны кладки на расстоянии не меньше 380 мм. В перекрытиях между этажами следует оборудовать утолщения, так называемые, опушки.
2. На тягу оказывает влияние высота трубы. Считается, что дымоход должен быть минимум 5 м.
3. Для жилых помещений толщина стенок дымохода – не менее 100 мм.
4. Площадь внутреннего сечения дымохода должна быть постоянной по всей длине трубы.
5. В один дымоход недопустим ввод более двух печей.
6. Устраивать дымоходы допустимо внутри наружных стен в случае, если они выполнены из невоспламеняемых материалов. Дополнительное условие – утепление стены со стороны улицы. Такая мера убережет дымоход от образования конденсата.
7. Для печей на пеллетах, дровах, брикетах, углях и т.п. устанавливаются задвижки с отверстием 1,5*1,5 см.

Как сделать дымоход для печи. Выбор кирпича

В большинстве ситуаций строительным сырьём для сооружения дымовой трубы становится обычный кирпич красного цвета. Но поскольку бытует мнение, что простой материал не выдержит высокой температуры, некоторые выкладывают дымоход из огнеупорных кирпичей, цена которых значительно выше.

Строители утверждают, что применение огнеупорного кирпича оправдано в тех случаях, когда нужно построить надсадную дымовую трубу. На неё будут воздействовать газы с самой высокой температурой.

Миф о том, что обычный красный кирпич не подходит для строительства печи, может быть развенчан. Обычным кирпичам ничего не угрожает даже при температуре выше 800˚C. А внутри дымохода не бывает настолько жарко.

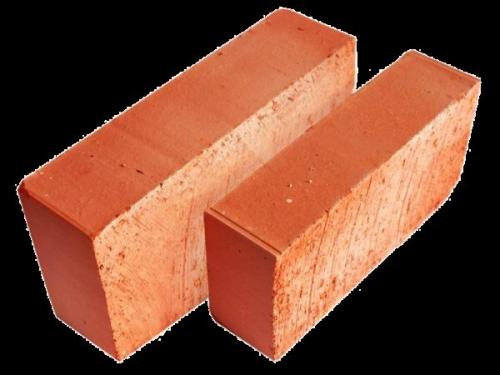

Красный кирпич активно используется для сооружения дымоходов, так как он устойчив к воздействию высоких температур

Простые кирпичи не станут поводом для расстройства, если серьёзно отнестись к их выбору. Стоит брать только материал с гладкими боковыми стенками. Кирпичи с неровной поверхностью сделают внутреннее пространство дымохода ещё более шероховатым, что приведёт к значительному загрязнению трубы продуктами сгорания.

Неровности, которые появляются на кирпичах в процессе кладки и создания швов, необходимо устранять смоченной водой губкой.

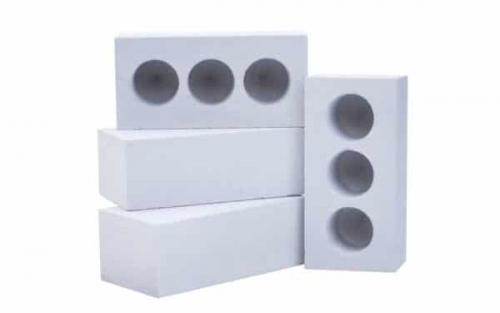

Для сооружения дымовой трубы однозначно не подходит силикатный кирпич. Это строительное сырьё, будучи нагретым, выбрасывает в окружающую среду токсины, отчего может быть использовать исключительно для отделки дома с наружной стороны.

Силикатный кирпич никогда не применяется для строительства дымоходов, потому что он выделяет вредные вещества при нагревании

Во время покупки кирпичей важно рассмотреть края на нескольких экземплярах. Они должны быть совершенно ровными. Хороший кирпич — тот, что отличается идеальной формой параллелепипеда, достаточной прочностью и равномерностью обжига.

Кладку дымохода лучше выполнять из кирпичей размером 25х12х6,5 см.

Дымоход из пустотелого кирпича. Керамический кирпич и его свойства

Этот вид кирпича имеет свои преимущества. Как правило, он пустотелый, что дает возможность при его использовании не создавать дополнительную нагрузку на кровлю. Но отверстия в таком кирпиче могут быть разными.

Совет.
Все профессионалы рекомендуют использовать керамический кирпич с сечениями небольшого размера, так как площадь нанесения раствора для монтажа материала будет больше. От этого будет качественней связка кирпича и бетонного раствора.

Характеристики:

• Изготавливается он из глиняного теста, которое подвергается прессованию под воздействием высоких температур и только потом обжигается. Есть разнообразные оформления такого материала и в конструкции дымохода(см. Отделка дымохода снаружи и внутри дома ) есть возможность не использовать один тон кирпича.
  Для этого есть разнообразные кладки материала, которые применяются не только на дымоходах, но и на любых поверхностях.
• Цена на такой вид кирпича в несколько раз дороже, чем на остальные виды. Обусловлено это сложной технологией изготовления материала.
• Керамический кирпич может быть одинарным или полуторным. Размер одинарного кирпича составляет 250х120х60 мм, а полуторного — 250х120х88 см.
• Есть не только прямолинейные формы кирпича, но и с закругленными углами. Благодаря этому есть возможность создавать интересное оформление дымоходной трубы, которая по этой причине может принимать округлые формы.
• Самыми популярными стали белый и красный керамический кирпич. Второе место принадлежит желтому и коричневому.

Клинкерный кирпич для дымохода. Клинкерный кирпич для дымоходных труб. Какой выбрать?

Дымоходная труба — особый элемент здания, как в связи с исполняемой им функцией (транспорт образующихся в результате горения топлива субстанций и «переработанного» воздуха), так и в связи с его выставлением на воздействие атмосферных факторов — особенно воды. А следовательно, нет ничего удивительного в том, что для возведения дымоходных труб применяется прочный и высокостойкий клинкерный кирпич.

Кирпич для дымоходной трубы — какой выбрать? 1. Технические вопросы

Как в случае каменных дымоходных труб (в настоящее время встречающихся исключительно редко, поскольку их вытеснили более быстрые в монтаже префабрикаты дымоходных систем), так и в случае облицовки готовых модульных дымаходных каналов, в соответствии с действующими нормами следует использовать полнотелый кирпич.

Данное требование продиктовано техническими условиями. Как ни странно, дело не в температуре (в связи с растущей эффективностью печей в дымоход поступают выхлопные газы сравнительно низкой температуры), а во влажности. На определенной высоте дымохода продукты сгорания охлаждаются настолько, что на стенках дымохода образуется конденсат водяного пара. Данное явление дополнительно усиливается при сжигании мокрого топлива (влажного угля или дерева). При выполнении дымохода из перфорированного кирпича вода с растворенной сажей через микротрещины попадала бы в перфорацию, а затем под воздействием гравитации стекала вниз, приводя к образованию пятен и намоканию стен.

При установке префабрикатов дымоходной системы, в которой кирпичи не имеют непосредственного контакта с паром, необходимость применения полнотелого кирпича продиктована требованием к герметичности конструкции с учетом атмосферных осадков. В этом случае мы имеем дело с аналогичной ситуацией, оговоренной выше при описании традиционных кирпичных дымоходов. Если облицовка сборного камина будет выполнена из перфорированного кирпича, осадочные воды, стекая как по внешним граням кирпича, так и по внутренней стене дымохода (если на нем нет защитного козырька), через микротрещины попадут в перфорацию. Описанные проблемы позволят предотвратить применение полнотелого кирпича, лучше всего с гладкой (без рифлений) лицевой поверхностью и максимально низким показателем водопоглощения.

Клинкерный кирпич для дымоходной трубы — какой выбрать? 2. Эстетика

На практике принято подбирать оттенок кирпича для дымохода с учетом цвета покрытия крыши или цвета облицовки стены либо ее части (например, цоколя), что представляется естественным при выполнении облицовки из клинкерного кирпича или клинкерной плитки. При нежелании повторять цвет элементов здания можно выбрать оттенок, сочетающийся с находящимися поблизости архитектурными элементами, к примеру, с цветом забора.

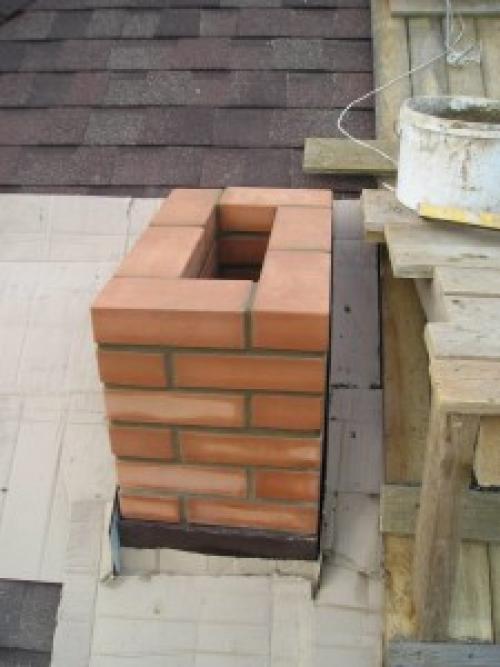

Кирпичный оголовок дымохода. Кирпичный дымоход, как инженерное сооружение

Дымовая труба, при всей ее внешней непритязательности, – это сложное инженерное сооружение, к которому предъявляются серьезные требования. Они касаются прочности, пожарной безопасности, способности эффективно отводить горячие газы. Поэтому монтаж печной трубы в деревянном доме стоит начинать со знакомства с его устройством.

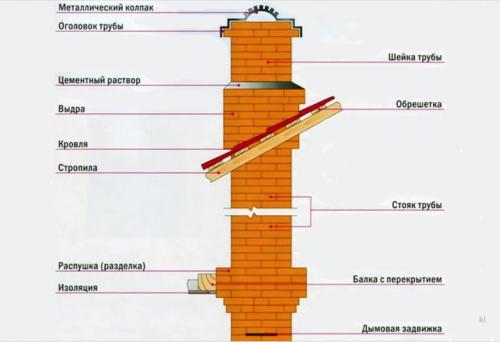

Основные элементы

1. Внутренний дымоход – ведется от перекрыши печи до уровня, находящегося ниже потолочного перекрытия на четыре ряда кирпичной кладки.
2. Разделка (распушка) – расширение толщины стенок трубы при её прохождении через потолочное перекрытие.
3. Внешний дымоход – ведется через чердачное помещение до уровня кровли.
4. Выдра – еще одно расширение толщины стенок дымохода, устраиваемое для перекрытия щели между ним, обрешеткой кровли и её покрытием.
5. Шейка – продолжение внешнего дымохода.
6. Оголовок – утолщение стенок, играющее роль дефлектора.

Требования к кирпичному дымоходу

Главным из них является расстояние «от дыма» до сгораемых конструкций. Оно равно 250 мм – это полная длина керамического полнотелого кирпича.

Второе требование – строгая вертикальность конструкции. Отклонение от нее более чем на 3 градуса (на один метр высоты) не допускается. Также в кирпичной кладке не должно быть сквозных трещин.

Расчет дымохода

Главный критерий – внутреннее сечение. От него, главным образом, зависит способность отводить горячие газы. Чем мощнее печь, тем шире должен быть дымоотвод. Существует три типоразмера, используемых для того или иного типа нагревательного прибора.

1. «Четверка» – ряд которого образуют четыре кирпича. Сечение 125 на125 мм. Используется для кухонных плит или отопительных печей малой мощности.
2. «Пятерка» – прямоугольный дымоотвод, образуемый рядом из пяти кирпичей. Сечение 250 на 125 мм. Используется для отопительных и отопительно-варочных печей. Дымоходы для каминов меньше этого сечения делать не рекомендуется.
3. «Шестерка» – квадратная труба, ряд из шести кирпичей. Сечение 250 на 250 мм. Применяется для каминов и русских печей – везде, где необходимо минимальное сопротивление движению горячих газов.

Второй по значимости критерий при расчете – высота. Она зависит от места её вывода на крышу относительно конька:

1. Трубы, устанавливаемые на коньке или на расстоянии не более 1,5 метра от него, возвышаются над крышей 0,5 метра.
2. Дымоходы, проходящие через кровлю на расстоянии от полутора до трех метров до конька, делают высотой, равной ему.
3. Если расстояние больше трех метров, то угол между коньком и верхним срезом трубы должен быть 10 градусов.

Кладка дымохода из кирпича. Технология возведения дымоходной трубы из кирпича

Итак, кладку кирпичной трубы на крыше надо предусмотреть еще на стадии строительства дома. Так проще будет проводить весь процесс сооружения. То есть не надо будет делать отверстия в перекрытиях и кровельной конструкции. При этом необходимо добавить, что насадной вариант поднимается вместе с печкой. Другого варианта здесь нет. Пристяжной (коренной) или пристенный можно возводить уже после того, как проведен монтаж печи, так как обе конструкции являются отдельно стоящими.

На самом деле конструкция кирпичного дымохода проста. Но сам процесс ее возведения сложен, потому что каждый ряд укладываемых кирпичей требует от мастера точного их места укладки с выравниванием каждого ряда по горизонтали. При этом очень важно добиться и ровности вертикальных плоскостей, которые формируют внутреннюю трубу. Именно она и является самым важным элементом всей конструкции, потому что от нее зависит тяга и эффективность работы нагревательного оборудования.

Существует несколько схем кладки кирпичей в конструкции дымохода. Но самый простой показан на фото ниже. Обратите внимание, кладка проводится в полкирпича, и этого бывает достаточно, чтобы говорить об эффективности собранной конструкции. Здесь важен не сам способ кладки или схема монтажа кирпичей, здесь важно соблюсти площадь сечения внутренней полоски.

Кладка дымохода в полкирпича Источник soverthrit.mihanblog.com

То есть получается так, что ствол дымоходного сооружения возводится над печкой практически одинаково по всей высоте конструкции. Единственное отклонение – это распушка и выдра, где кирпичи укладывают в более расширенном положении. Предлагаем посмотреть

Преимущества и недостатки кирпичных дымоходов

Начнем с преимуществ кирпичных дымоотводных труб:

• Основной из них – длительный срок эксплуатации . Можно привести много примеров, в которых дымоходы из кирпича прослужили уже более 1000 лет.
• Теплопроводность и теплоемкость кирпича позволяет дымоотводу выступать в качестве дополнительного отопительного элемента. Это актуально в домах в несколько этажей, особенно для мансарды.
• Эстетические качества кирпича надо также поставить в категории «плюсов» этого вида конструкции. Этот строительный материал прекрасно впишется в любой дизайн интерьера дома.

Дымоход из кирпича на ребро. Как сделать дымоход из кирпича: устройство, размеры, кладка своими руками

Эффективность и безопасность отопительного оборудования – печи и котла, – принцип действия которого основан на сжигании топлива, определяется состоянием и техническими параметрами дымохода. Самой востребованной и надежной конструкцией для частных домовладений и бань является кирпичный дымоход. Он отличается привлекательным внешним видом, хорошей тягой и простотой эксплуатации.

Качественное возведение дымохода предусматривает строгое соблюдение всех этапов технологического процесса, который связан с кирпичной кладкой.

Общие правила строительства кирпичных дымоходов

При строительстве дымоходной конструкции для частного дома важно учитывать ряд основных правил:

1. Монтаж элементов дымохода начинается снизу вверх.
2. Внутренняя труба устанавливается в предыдущий элемент конструкции, а наружная часть – насаживается сверху. Это обеспечивает защиту от образования конденсата на утеплительном слое, который расположен во внутренней части контура.
3. Для фиксации дымоходной трубы с тройными и отводными элементами применяются хомутные соединители.
4. Соединительные участки не должны располагаться на уровне перекрытий или кровельного пирога.
5. Тройник монтируется на кронштейн-опору.
6. Каждые 200 см дымоходной трубы фиксируются в стене при помощи надежных креплений.
7. При фиксации трубы к стеновой поверхности не должно образовываться прогибов или деформаций дымоотвода. Это приведет к снижению тяги в готовой системе.
8. Дымовой канал не должен соприкасаться с основными коммуникациями: электрической проводкой, трубой для подачи газа, водяными трубами, вентиляцией.
9. При выводе дымохода через перекрытия и кровлю необходимо выполнить небольшой отступ на 15 см для теплоизолированных труб и на 30 см – для неутепленных труб.
10. Следует избегать создания горизонтальных участков дымоотводной системы, длина которых превышает 100 см.
