Кабель для укладки в землю на даче. Рекомендации

Кабель для укладки в землю на даче. Рекомендации

Перед укладкой кабеля в землю и после засыпки очень желательно проверить сопротивление изоляции. Для этого дела используют мегаомметр, который подает высокое напряжение, проверяя качество и состояние изоляции.

После проверки не забудьте снять остаточное напряжение, закоротив провода на землю. Эту операцию надо проводить с большой осторожностью, так как при хорошем качестве изоляции и длинной трассе напряжением может быть очень даже немалым. Поражение им несет серьезные последствия — вплоть до летального исхода. Потому при работе с омметром и при снятии остаточного напряжения не забываем про диэлектрические перчатки, очки.

С такими повреждениями оболочки для подземной прокладки кабель лучше не использовать. Отремонтировав ее, его можно применить в более доступном для ремонта месте

Так как омметр в домашнем хозяйстве встречается редко, кабели в виниловой изоляции можно проверить при помощи обычного тестера или вольтметра. Сопротивление изоляции они не измерят, но наличие пробоя или короткое между проводниками покажут. Прозваниваем все проводники друг с другом, а также каждый с землей, экраном или броней. При наличии каких-либо проблем лучше этот кусок не использовать.

При укладке и засыпке песком следите чтобы изоляция не повреждалась. После укладки также проверьте изоляцию, или прозвоните провода. Что бывает, если подать на проводник с пробитой изоляцией напряжение вы, наверное, знаете.

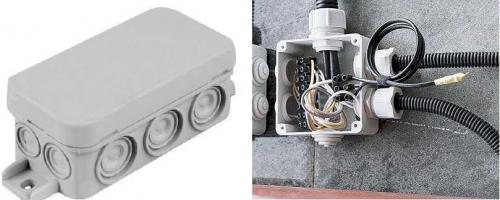

Закапывать в землю лучше цельный кусок кабеля без соединений. Если такое невозможно, делайте соединение двух кусков над землей в специальной монтажной коробке для улицы. Коробку можно закрепить на столбике который вкапывают в месте выхода кабелей на поверхность. Делать самодельные муфты неразумно, так как имеют они низкое качество и именно они, обычно, являются источниками проблем.

Электрический провод для наружной проводки на улице. Какой кабель можно использовать на улице и как его прокладывать

При обустройстве предусадебного участка возникает необходимость провести свет в беседку, гараж и хозпостройки. Начинающий мастер сталкивается с проблемой выбора кабельной продукции, которая бы долго служила и под палящим солнцем и в лютый мороз. Поэтому мы собрали рекомендации по выбору кабелей для использования на улице.

Чем опасна прокладка на улице

Для кабеля на улице есть целый ряд опасных факторов. Рассмотрим их и как с ними бороться.

1. Ветер. При прокладке на улице учитывайте, что во время бури кабель будет подвергаться нагрузкам, таким как растяжения и рывки.

2. Мороз. Изоляция большей части современной продукции может эксплуатироваться в морозы от -15 до -25. Учитывайте этот факт если живёте в регионах где бывают сильные морозы с температурами ниже указанных.

3. Ультрафиолет – пожалуй самый главный враг изоляции. Под воздействием ультрафиолета нельзя увидеть, как он разрушается. Ведь этот процесс происходит постепенно. В результате изоляция трескается и со временем могут происходить утечки, срабатывания УЗО , КЗ на линии, и что самое опасное – поражение электрическим током при касании линии.

Важно:

Учитывайте, что температура монтажа кабеля и температура эксплуатации – это разные величины. Дело в том, что температура монтажа обычно теплее, чем эксплуатации, это связано с тем, что при слишком отрицательных температурах возникают проблемы со снятием изоляции или её растрескивании при изгибаниях. Например, температура монтажа провода СИП – до -15 градусов Цельсия, а эксплуатироваться может до – 60 градусов Цельсия.

Выбираем кабель для улицы

Чтобы разобраться как бороться с каждой из проблем и проложить электропитание по улице предлагаю рассмотреть варианты решений. Стоит отметить что основные кабели, используемые для внешней прокладки и монтажа электрических сетей 380/220 Вольт в России – это продукция под марками: СИП, ВВГ, ВБбШв.

Воздушный ввод в дом

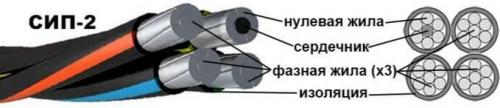

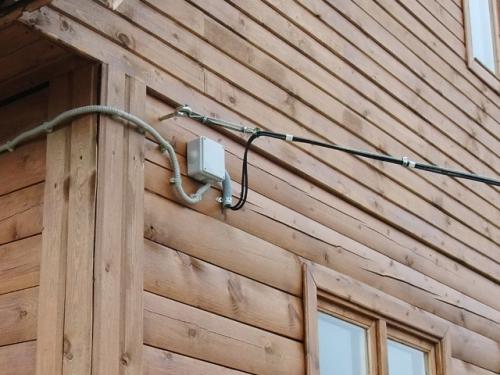

Ввод электроэнергии на участок в большинстве случаев осуществляется по воздуху от ближайшей опоры. Далее он протягивается до фасада здания, где закрепляется трубостойка с изоляторами. Линия между опорами чаще всего прокладывается проводом СИП . Его маркировка расшифровывается как Самонесущий Изолированный Провод. Изоляция выполнена из сшитого полиэтилена и устойчива к воздействию ультрафиолета. Главной проблемой является то, что жилы провода СИП выполнены из алюминия, поэтому наиболее часто возникает вопрос «Как сделать переход с СИП на медный кабель и завести его в дом?»

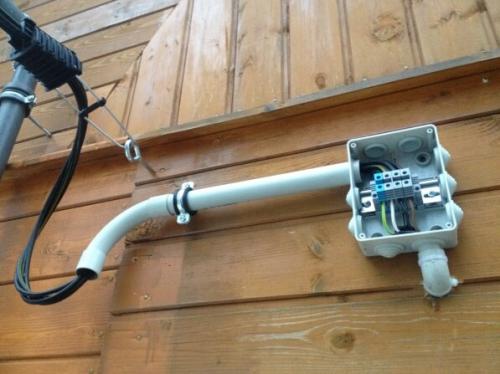

Решение этого вопроса – использовать соединение СИПа с медью, например, ВВГ-нг-ls, с помощью болтового соединения, проложив шайбу между алюминиевой и медной жилой, а также используя другие типы клеммников исключающих прямой контакт соединяемых жил.

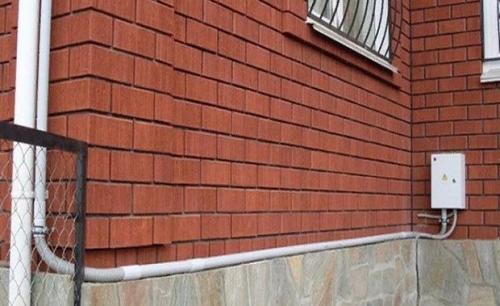

Далее кабель ВВГ-нг-ls прокладывают в гофрированной или пластиковой трубе по фасаду до места через которое его заводят в дом.

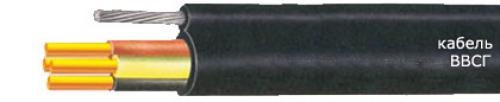

Кроме этого варианта для воздушного ввода реже используют кабель типа ВВСГ. Это кабель в двойной изоляции из ПВХ, а буква «С» в маркировке говорит о наличии стального несущего троса.

Прокладка по фасаду здания или между зданиями

Такая задача обычно встречается, когда нужно подключить светильники по периметру здания или на входе, проложить кабель к гаражу, сараю, а также подключить садовые светильники и свет в беседке с розетками.

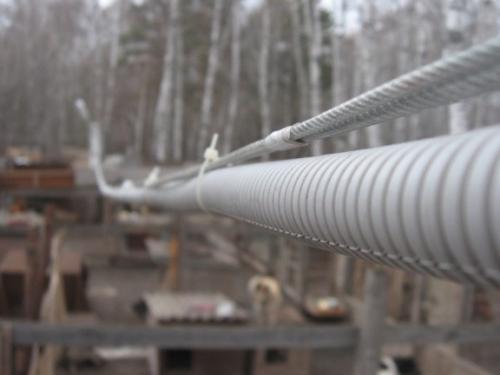

Первое требование, которое нужно выполнить – обезопасить кабель от разрывов. Это значит, что, если в кабеле нет несущей жилы, такой как в СИП или ВВСГ – значит, при прокладке на улице, между зданиями его нужно закрепить на стальном тросе.

Следующий шаг – защита от ультрафиолета. Если тот же СИП – отлично переносит ультрафиолет и мороз, то изоляция кабелей с ПВХ-изоляцией в большинстве случаев переносит плохо – она трескается. За редким исключением в характеристиках таких кабелей указано, что он предназначен для прокладки на улице. Поэтому при уличной разводке нужно использовать гофру.

Отсупление:

На форумах ведутся дискуссии о том, можно ли прокладывать ВВГ под открытым небом, ведь технические характеристики вроде бы и позволяют это делать. Чтобы не проверять на себе – последуйте совету и используйте гофротрубу.

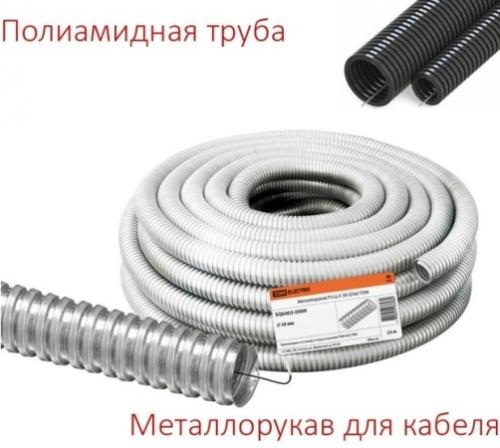

Но к гофру те же требования – она должна быть устойчива к холоду и ультрафиолету. Отлично подойдёт металлорукав или как её ещё называют металлическую гофру, а также полиамидная гофрированная труба предназначена для открытой прокладке вне помещений, то есть на улице.

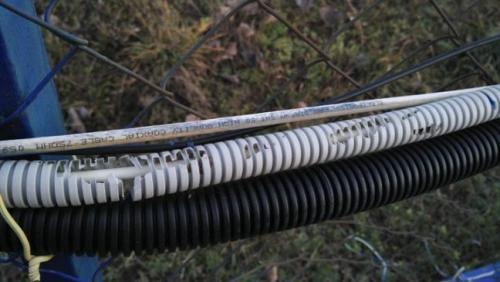

А на рисунке ниже вы видите сравнение гофротруб двух типов. Обратите внимание светлая – это ПВХ-гофра и она вся в дырках. Это последствие эксплуатации на улице в морозе и под ультрафиолетом.

Прокладка в земле

Отличной альтернативой прокладки кабеля по воздуху – является прокладка в земле, преимущества такого способа очевидны:

1. Нет ультрафиолета.

2. Защищены от низких температур и ветра.

3. Не портят внешний вид участка.

4. Нет вероятности порвать при переноске под линией габаритных предметов.

Какую проводку лучше использовать в частном доме. Тип 2 – электрокабель NYM

Этот тип также относятся к качественным электрокабелям, использующимся для создания проводки внутри частных домов. С их помощью прокладывают силовые линии и сети освещения. Такая электропроводка выдерживает напряжение максимум 660 В.

Производители для изготовления кабелей NYM используют медь. Количество жил в таком проводе тоже составляет от 1 до 5 штук. Популярностью пользуются токопроводящие изделия, у которых поперечное сечение изменяется в диапазоне от 1,5 до 16 мм². При этом радиус изгиба электропроводов NYM превышает их диаметр в 4 раза.

Двухжильный электрокабель NYM Источник murmansvet.ru

Производители выпускают кабели NYM с 2-й изоляцией. Они используют обыкновенный ПВХ для изготовления внешней защиты этих проводов. Негорючий поливинилхлорид применяется при производстве внутренней оплетки всех дополнительно изолированных жил.

NYM электрический кабель для освещения и силовых линий изготавливается при использовании мелованной резины. Она применяется в качестве наполнителя между прослойками провода. Благодаря использованию мелованной резины увеличивается прочностная характеристика электрокабелей NYM. Кроме того, такие токопроводящие изделия стойки к высоким температурам.

Важно! Каждый кабель NYM представляет собой термо- и влагостойкую электропродукцию. Диапазон ее рабочих температур составляет от -40 до +70 ℃.

Однако электропровода этого типа уязвимы перед ультрафиолетовым излучением. Поэтому кабели NYM стараются не прокладывать на участках, куда попадают прямые солнечные лучи. Такую электропроводку обычно прикрывают.

На заметку! По возможности предпочтительнее использовать NYM провод, чем ВВГ кабель.

Видео как проложить электрический провод на даче под землей от Дачного мастера
