Как подключить сенсорный выключатель. Как подключить двухклавишный сенсорный выключатель света Livolo VL-C702R

Как подключить сенсорный выключатель. Как подключить двухклавишный сенсорный выключатель света Livolo VL-C702R

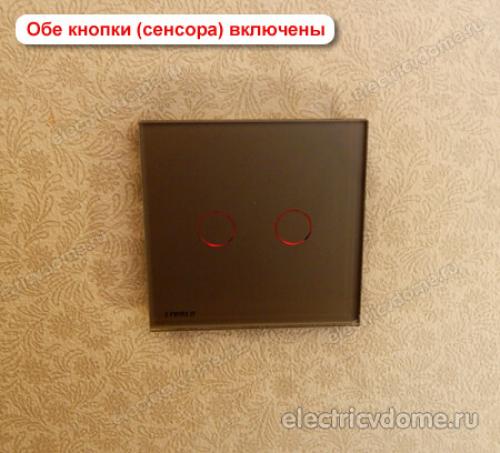

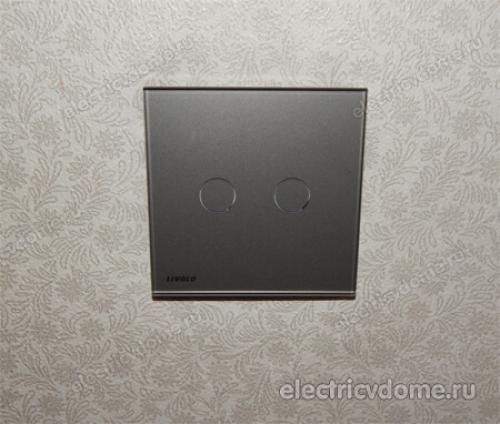

Выключатель VL-C702R предназначен для коммутации двух независимых линий освещения (о чем свидетельствует кодировка 02), попросту говоря двухклавишный. И разницы между его схемой и схемой подключения двухклавишного выключателя нет.

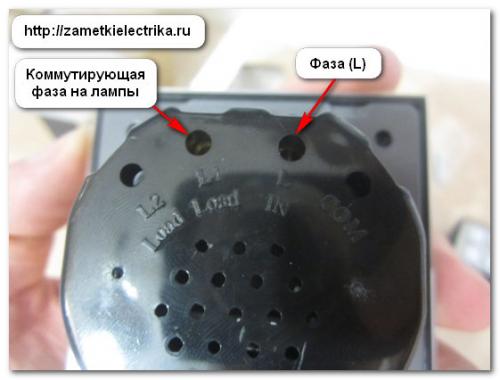

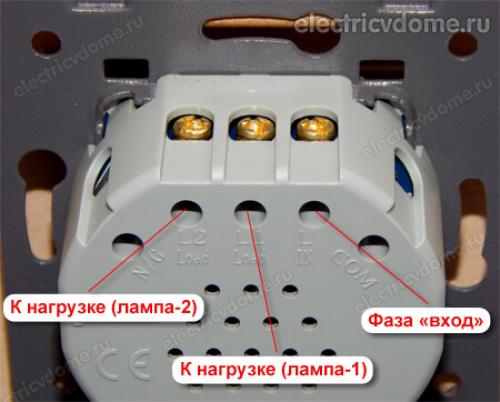

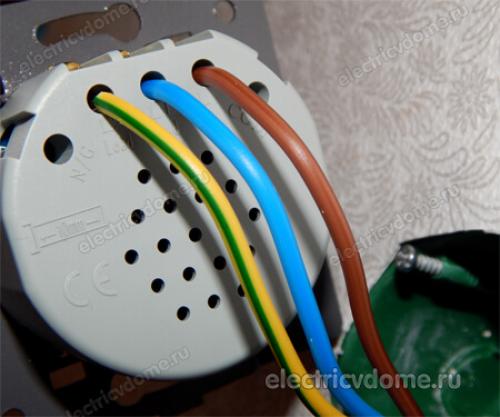

На обратной стороне сенсора можно увидеть не две, а три клеммы для подключения проводов: «L-in», «L1-load» и «L2-load». На клеммы «L1-load» и «L2-load» подключаются провода, идущие на группу светильников (каждый на свою группу).

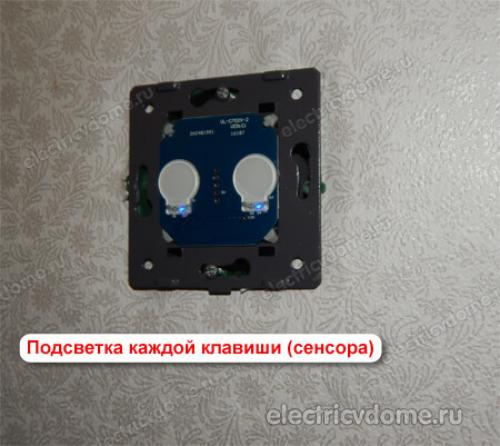

Крепим механизм в подрозетнике

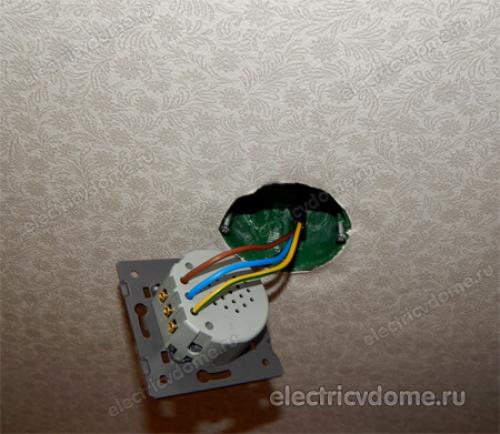

По поводу установки сенсора. Установка сенсорного выключателя света осуществляется в обычный подрозетник. Распорных лапок для фиксации на нем нет, поэтому суппорт выключателя крепится в подрозетнике винтами. Кстати винты идут в комплекте к каждому сенсору.

Сенсорные выключатели — это, безусловно, новое слово в технологиях управления бытовым освещением. Их удобство и комфорт очевидны, да и стоимость их постепенно снижается. Всё это позволяет предположить, что вскоре сенсорные приборы и пульты к ним могут в массовом порядке заменить привычные кнопочные выключатели.

Механические системы управления электроосвещением постепенно вытесняют новые электронно-технические устройства, срабатывающие при легком прикосновении к ним. Чувствительные элементы – сенсоры, стали не столько модным и стильным решением, сколько технической необходимостью, которая многократно повышает эффективность и безопасность эксплуатации выключателей.

Как снять сенсорный выключатель. Особенности ремонта сенсорных моделей

Все становится несколько сложнее, если речь идет о сенсорных выключателях , которые включаются не нажатием клавиши или поворотом ручки, а прикосновением.

Такие модели обычно снабжены пультом радиоуправления, они имеют не только электромеханическое наполнение, но также и платы с микросхемами, которые обеспечивают управление прибором.

Чтобы отсоединить лицевую панель сенсорного выключателя, можно использовать обычную прямую отвертку, но действовать следует осторожно, чтобы не повредить элемент

Для ремонта такого сложного устройства навыков начинающего электрика может оказаться недостаточно. Для устранения сложных поломок придется приглашать мастера, который разбирается не только в электротехнике, но и в электронике.

Качественные сенсорные выключатели ломаются редко, но если такое случилось, нужно для начала изучить инструкцию изготовителя, чтобы разобрать сенсорный выключатель правильно.

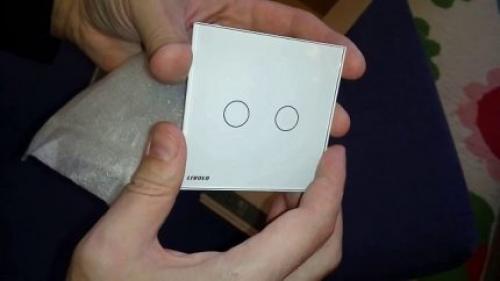

Сначала нужно снять стеклянную декоративную пластину. Под ней имеется панель с одной или несколькими сенсорами, в зависимости от того, сколько линий (одну, две или три) обслуживает эта конкретная модель.

Обычно место расположения сенсоров обозначено кружочками, так показана на декоративной панели область, чувствительная к прикосновениям.

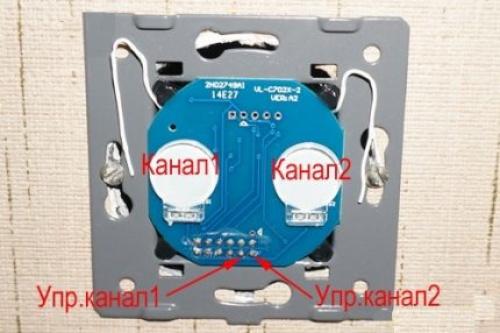

Под декоративной крышкой сенсорного выключателя находится панель с чувствительными элементами и платами управления. Под этой панелью расположены разъемы, к которым подключают провода

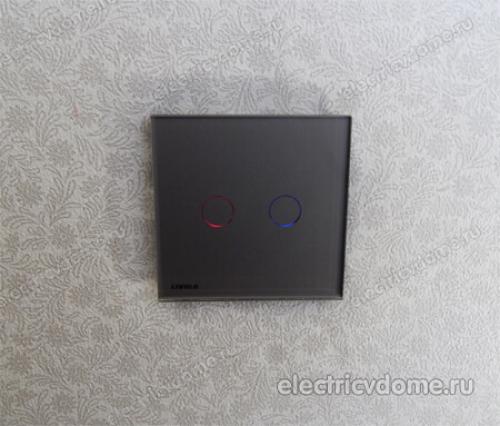

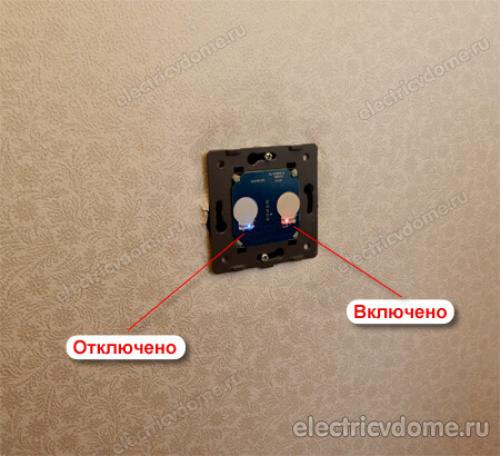

Под декоративной панелью находятся светодиоды, которые обозначают состояние выключателя: красный – включено, синий – выключено. Под панелью с сенсорами и платами находится механизм выключателя, к которому подключают провода.

Разобраться с входом и выходами довольно просто, примерно так же, как и для обычного клавишного выключателя. Сенсорная пластина крепится к этой части клипсами. Чтобы ее снять, нужно их просто отсоединить.

Основная часть выключателя, которая установлена в подрозетнике, обычно не имеет никаких зажимов. В качестве крепежа используют обычные болты. Чтобы осмотреть места подключения проводов, нужно выкрутить эти болты и вынуть выключатель из подрозетника. Если поломка связана с проводкой, устранить ее будет несложно.

Нужно проверить напряжение на отдельных жилах, найти неисправный провод и заменить его. Здесь так же, как и при работе с другими типами выключателей имеет смысл почистить окисление на контактах, если он имеется.

Обратную сборку выполнить не сложно: подключить к питанию основной блок, установить его в подрозетник и зафиксировать там винтами, затем присоединяют панель с сенсорами и декоративную пластину.

Защитные механизмы таких выключателей на поломки реагируют прерыванием электропитания. Даже если просто перегорит лампочка, выключатель переходит в положение “выключено”, которое не изменяется, даже если лампа уже заменена.

В таком случае после ремонта нужно просто прикоснуться к пластине, чтобы включить свет. Если других поломок не имеется, сенсорный выключатель будет работать исправно.

Как подключить сенсорный выключатель к светодиодной ленте. Начнем с истоков

Чтобы разобраться в вопросе применения такого сенсорного аппарата, необходимо понять, что он из себя представляет. Внешне сенсорный выключатель, предназначенный для светодиодной ленты, имеет вид кристаллической панели. На эту панель нанесена соответствующая разметка. Разновидности бытовых моделей применяются для подключения к сети в 220 вольт. Схема подключения изделия будет приведена ниже.
Сенсорный тип выключателя может различаться по:

Вариант исполнения сенсорного выключателя

Сегодня подобного рода изделии используются для следующих целей:

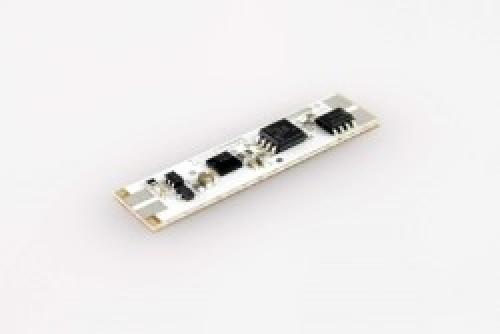

• подключение светодиодной ленты. Такой подход отлично себя зарекомендовал на кухне при использовании светодиодной ленты для подсветки рабочей поверхности. А подключение к ней выключателя сенсорного типа значительно упрощает работу в помещении в вечернее и ночное время;

Обратите внимание! Современные технологии, которые позволяют автоматизировать или упростить включение света относятся к системе «умный дом». Сюда же относится и сенсорный выключатель.

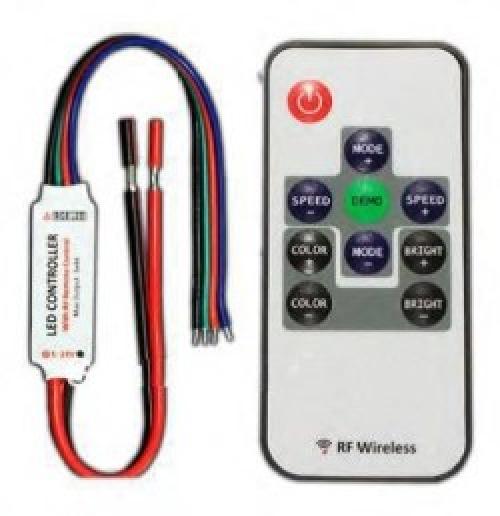

Пульт для светодиодной ленты

• подключение бра;
• управление разными уровнями подсветки многоуровневых потолков. Здесь опять же речь идет о светодиодной подсветке, организованной с помощью ленты (одно- или многоцветной). Для удобства такого управления можно использовать пульт;
• управление основной системой освещения в доме или квартире. Здесь тоже можно использовать сенсорный пульт.

В какой бы ситуации не применялся выключатель (для светодиодной ленты или другого типа освещения) нужно помнить, что схема подключения бывает различной. Для ленты, в силу ряда обстоятельств, используется одна схема, а для других источников света подходит другая схема.

Обратите внимание! Схема подключения, если использовать пульт для управления степенью освещенности, будет так же немного отличаться.

Сенсорный выключатель можно как купить в специализированном магазине, так и сделать своими руками. При этом стоит отметить, что своими руками его можно довольно легко установить. Монтаж может проводиться на кухне или в любом другом помещении. Но на кухне вам для этого понадобится алюминиевый профиль.

Как подключить сенсорный выключатель Livolo. Подключение сенсорного выключателя VL-C701R

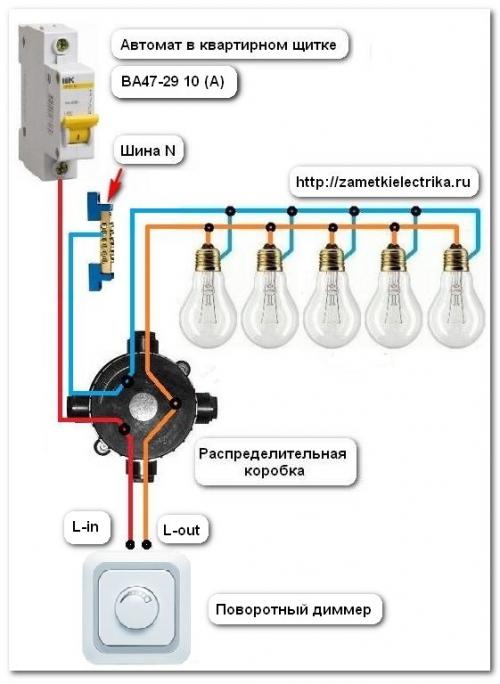

Подключается сенсорный выключатель VL-C701R по стандартной схеме, как обычный одноклавишный выключатель или диммер (светорегулятор) .

Не нужно прокладывать никаких дополнительных жил проводов и кабелей (у некоторых сенсорных выключателей требуется отдельное питание 220 В) - сенсорный выключатель света VL-C701R устанавливается вместо обычного одноклавишного выключателя или диммера. Вот схема подключения сенсорного выключателя VL-C701R от Livolo.

На клемму L (In) подключаем приходящую фазу с распределительной коробки (на схеме провод красного цвета), а на клемму L1 (Load) — коммутирующую фазу (на схеме провод оранжевого цвета), которая уже пойдет на лампу или группу ламп.

Изначально я планировал установить сенсорный выключатель на фартуке кухни, но как показала практика, сделать это не возможно — о причинах я расскажу чуть ниже. Поэтому в качестве примера покажу установку выключателя для управления освещением в ванной комнате.

В ванной комнате должен был устанавливаться обычный двухклавишный выключатель : одна клавиша для управления освещением, а другая — вытяжным вентилятором ERA 4S ET с таймером . Но пока вентилятора в наличии нет, поэтому подключу к выключателю только группу освещения. В дальнейшем, возможно, на эту же группу подключу и управление вентилятором, ведь все равно он идет с таймером.

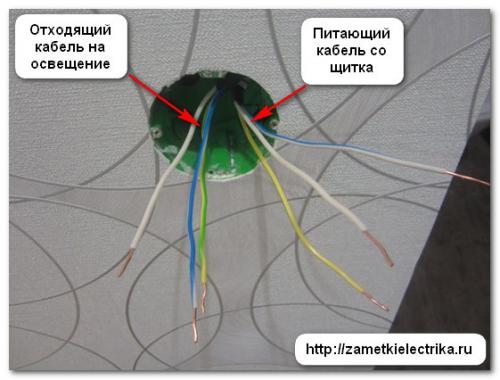

В моем примере электропроводка в квартире выполнена без распределительных коробок , поэтому питающий кабель ВВГнг (3х1,5) с квартирного щита заходит сразу в подрозетник. Второй кабель в подрозетнике — это отходящая линия на освещение, которая выполнена кабелем ВВГнг (3х1,5). Третий кабель для вытяжного вентилятора временно я оставил не задействованным.

Напомню, что согласно цветовой маркировки жил проводов и кабелей

, белая жила — это фаза L, синяя — ноль N, а желто-зеленая — защитный проводник РЕ.

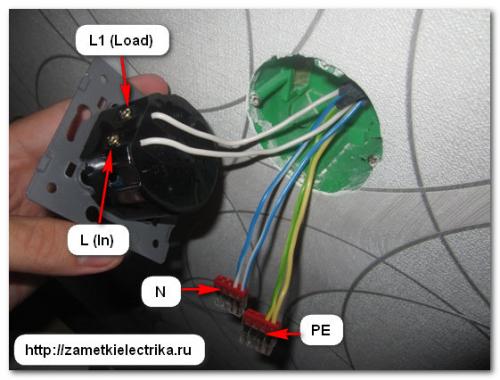

Теперь нам осталось на клемму L (In) подключить приходящую фазу с квартирного щита, а на клемму L1 (Load) — подключить коммутирующую фазу отходящего кабеля на группу ламп. Нули и защитные проводники РЕ я соединил между собой, соответственно, там же в подрозетнике с помощью клемм Ваго серии 2273-244 .

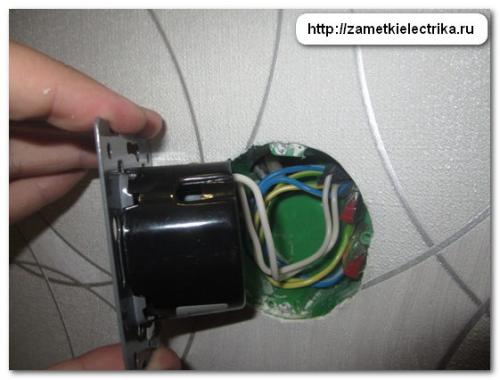

Аккуратно уложил провода в подрозетнике и перехожу к установке выключателя. Применяемые подрозетники Hеgel КУ1201 имеют глубину 45 (мм), поэтому установить туда выключатель глубиной 33 (мм) и уложить все провода несколько проблематично. По мере возможности, используйте более углубленные подрозетники.

Сенсорный выключатель не выключается. Очумелые ручки - сенсорный выключатель.

В начале была идея (мечта), завершая ремонт в ванной комнате и установив "мойдодыр", сверху шкафчика поставить лампу, что бы была с сенсорным выключателем, удобно же (я так думаю).

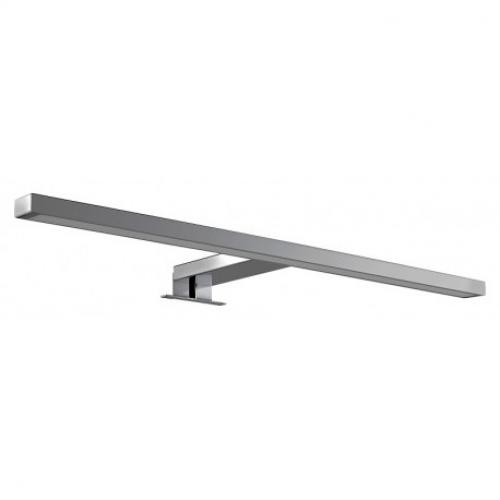

Выбирая модели остановились на светодиодном светильнике Aquanet WT-330 C Led со встроенным сенсором
Выбрали, заказали, привезли…оплатили. Осталось подключить, да что там подключать то? Правда?
Подключил, работает. Касаешься корпуса светильника он включается, опять касаешься - выключается. Гордый своим мастерством зову жену, НО светильник выключился, а я его не торогал. Женнааа… подожди не ходи.
Вообщем… включается светильник нормально, но выключается сам и тогда когда ему вздумается. Может и через 5 сек, а может и через 12 сек.
От же бляхамедная. Ладно, звоню в магазин, рассказываю проблему, отправляют в СЦ Aquanet, там связываюсь с главным спецом по светильникам. Он дает устное заключение - "обменять". Звоню в магаз, они все уточняют и через "неделю" мне привозят такой же новый светильник.
Привезли…обменяли. Осталось подключить, да что там подключать то? Правда)
Подключил, работает - бляхамедная опять выключается, но теперь чуть дольше, может и 20 сек светить, но всё одно выключается.
Опять - магазин…СЦ…магазин. Говорю, везите светодиодный но без сенсора. Выбрал другой.
Теперь осталось решить как включать и выключать его. Стал шерстить Инет и нашел ссылочки по теме
Недорогие сенсорные выключатели
Сенсорный выключатель, обзор и применение.
и
Сенсорный выключатель 220В с доработкой
Заказал на Алиэкспрессе партию сенсорных выключателей и сразу симисторы BT136 в корпусе TO-220. Уже тут купил резисторы на 100К (эти две детали требуются для доработки выключателей)
И вот все заказанные выключатели и симисторы пришли, осталось включить паяльник и завершить эпопею со светильником в ванной комнате.
1

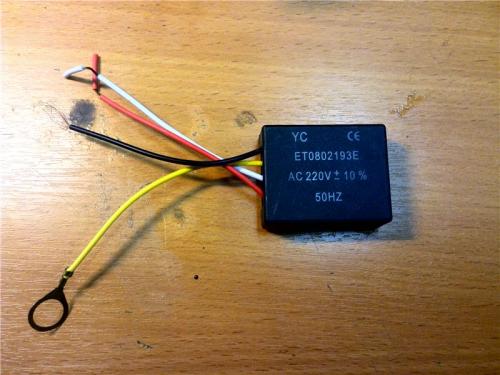

Выключатель
2

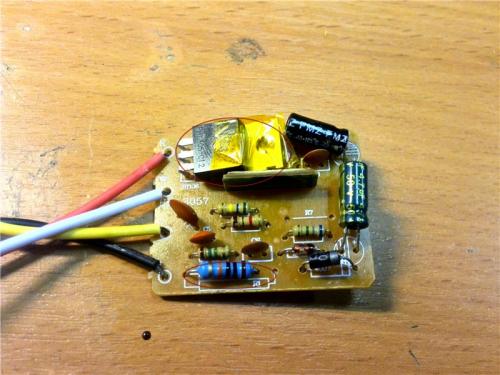

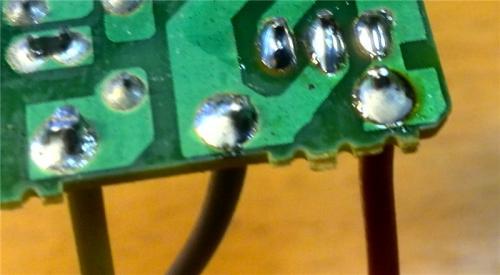

Заменил эти детальки
3
Старый симистор вообщем то слабоват.
4

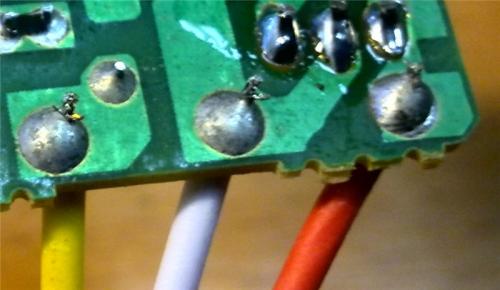

Так же решил поменять провода, так как кетайские совсем тоскливые и припаяны фигово.
4.1
5

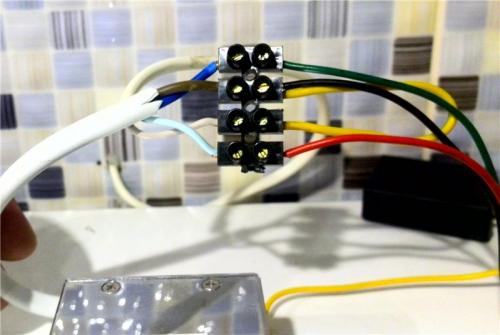

Осталось прикрутить лампу и "скрутить" провода.
6

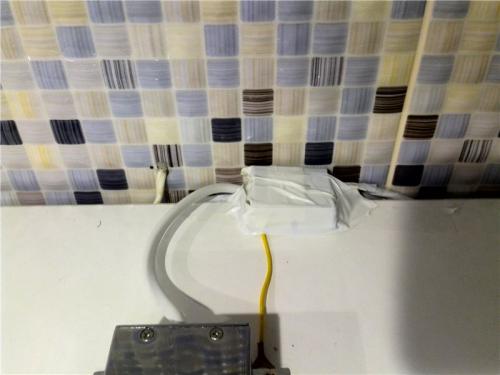

Подрезаю провода и собираю все в "кучу" и прячу.
7
8
9

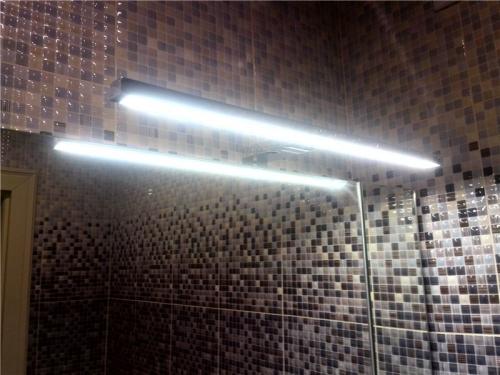

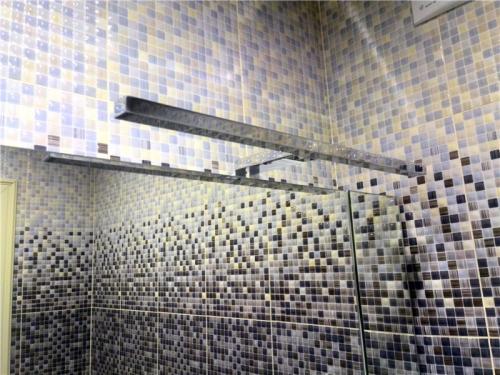

Вуаля!)
А теперь главное, стоимость такого выключателя с доработкой - 65р.
ЗЫ - осталось еще 4 штуки, теперь еще буду их встраивать, например для прикроватной лампы.

Сенсорный выключатель сам включается. Препарирование сенсорного выключателя LIVOLO.

От большинства подобных устройств эти выключатели отличает одна интересная особенность — они включаются в сеть по двухпроводной схеме, просто в разрыв цепи. При этом независимо от того замкнута цепь или нет его схема обеспечивает питанием микроконтроллер, радиомодуль, светодиоды и реле. Посмотрим как он устроен.

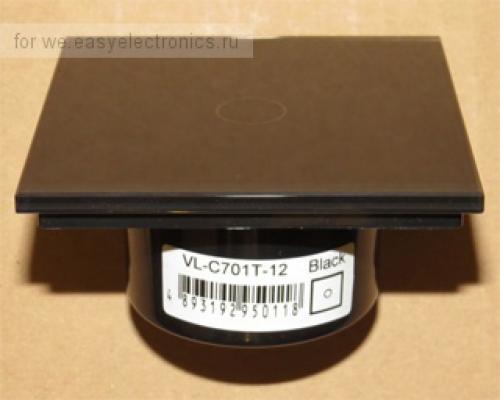

В качестве подопытного возьмём самую простую модель — с одной кнопкой и без радиомодуля.

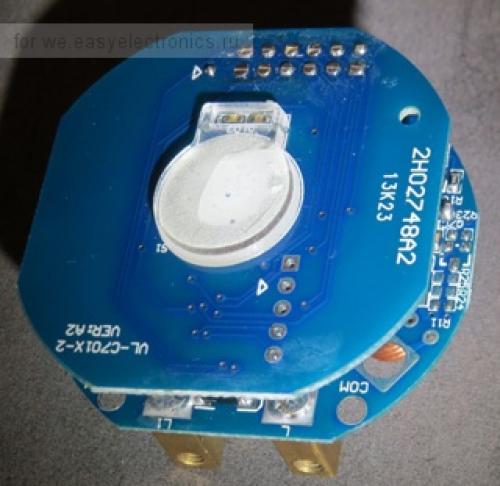

Разбираем и видим такой бутерброд:
В середине верхней платы собственно площадка сенсора накрытая рассеивателем света от двух светодиодов.

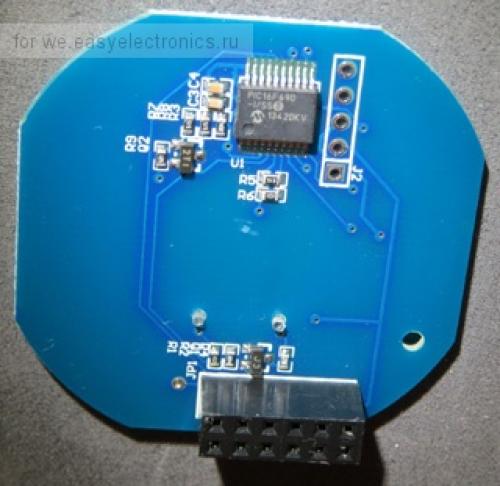

Заправляет всем этим PIC16F690:

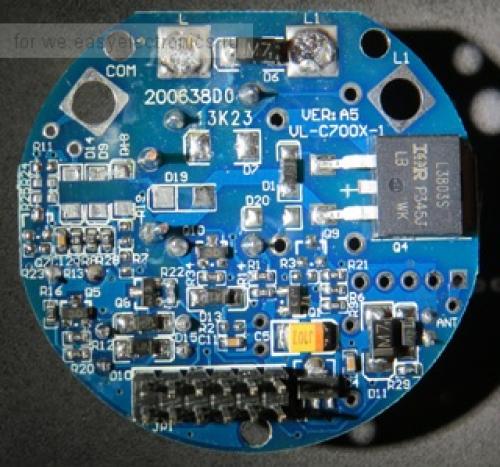

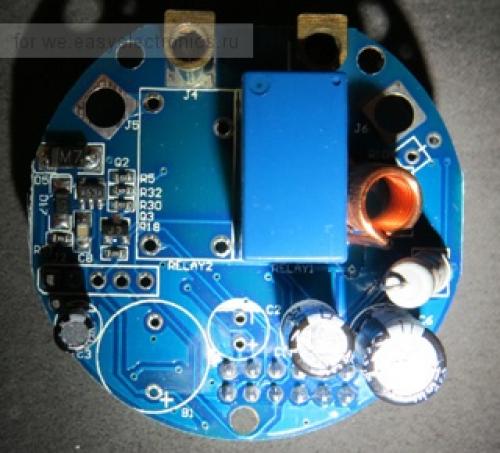

А вот и силовая часть:
(фото кликабельны)
Как видим сама плата рассчитана на полный фарш, но второе реле с обвязкой и радиомодуль не распаяны.
Теперь берём и заносим в таблицу позиционные обозначения элементов, типы корпусов, номиналы, маркировку. Выпаиваем и измеряем ёмкость smd конденсаторов. Далее вооружившись гуглом и знанием страны происхождения девайса пытаемся расшифровать маркировку активных элементов.
Чтобы проследить топологию платы выпаиваем все детали которые в этом мешают и вооружившись мультиметром в режиме прозвонки восстанавливаем схему по плате. Вопреки опасениям заняло это всего пару часов.
Схема получилась вот такая:
(схема в полном размере в прикреплённом файле)
Тут только нижняя плата и только те элементы которые распаяны на конкретном экземпляре.
Цветами отмечены:
красный — схема питания в режиме «ВЫКЛЮЧЕНО»
зелёный — схема питания в режиме «ВКЛЮЧЕНО»
желтый — линейный стабилизатор на 3 вольта для питания МК, радиомодуля и пищалки
синий — реле и его обвязка
серый — управление пищалкой
фиолетовым отмечены делители с помощью которых МК измеряет напряжения в разных участках схемы
Клеммы L, L1 те что выходят наружу, JP1 — разъём стыковки с верхней платой.
UPD:
Рассмотрим работу схемы питания при включеyной нагрузке, этот участок обозначен зелёным цветом. Обозначим напряжение на выходе этой схемы как V2.
Основным элементом в этой цепи является ОУ LM321, но в данном случае он работает как компаратор. На положительный вход ОУ поступает напряжение V2 за вычетом 12 вольт, которые падают на стабилитроне D17. На отрицательный вход поступает напряжение с выхода интегрального стабилизатора U1 через делитель R18, R30, этот делитель может быть включен или выключен транзистором Q3.
Работает схема так:
Предположим что напряжение V2 = 13 вольт. В этом случае на положительном входе ОУ напряжение 13В — 12В = 1В, на отрицательный врод через резистор R18 поступает 3В, т.к.на выходе ОУ низкий потенциал, Q3 закрыт и делитель не работает. Так как напряжение на положительном входе ОУ меньше чем на отрицательном, на выходе ОУ будет низкий уровень, Q4 при этом открыт и конденсатор С3 заряжается через диод D5.
Как только V2 превысит 15В напряжение на положительном входе ОУ также станет больше чем на орицательном, на выходе ОУ появится высокий уровень, который откроет транзистор Q3, в работу включится делитель R18, R30, напряжение на отрицательном входе ОУ при этом уменьшится с 3В до 2.1В. При этом также откроется Q4 и весь ток нагрузки потечёт через него.
Так как на отрицательном входе ОУ теперь 2.1В, то схема останется в таком состоянии до тех пор пока напряжение V2 не снизится до 14.1В, после чего весь цикл повторится.
При этом схема никак не синхронизируется с частотой сети и может вообще работать на постоянном токе, при соблюдении полярности.

Видео как подключить сенсорный выключатель Sesoo и светодиодные лампы .
