Вобязательно устанавливают(устройство защитного отключения) для защиты людей и(автоматы) для защиты электросети от перегрузки и короткого замыкания. Также можно установить дополнительные защитные устройства. Это не обязательно — все будет работать и без них, но с ними ваш дом будет безопаснее:

• реле напряжения — для автоматического отключения электропитания, если напряжение в сети станет слишком высоким или слишком низким
• устройство защиты от дугового пробоя (УЗДП) — если возникнут повреждения изоляции и проводка заискрит
• устройство защиты от импульсных перенапряжений () — от повреждения включенных в сеть электроприборов во время грозы

Чтобы узнать, сколько потребуется автоматов, составьте список групповых линий, которые будут идти от распределительного щитка. В идеале для каждой линии нужен отдельный автомат.

Георгий Ерахтин

Для экономии места в щитке к одному автомату иногда подключают две групповых линии. Но лучше так не делать, потому что при возникновении неисправностей трудно определить, какая из двух линий барахлит и вызывает срабатывание автомата.

Номиналы автоматов выбирают в зависимости от того, какие потребители будут к ним подключены. Например, на группы освещения обычно ставят автоматы, рассчитанные на, на розетки —. Номиналы для подключения электрической варочной поверхности, духовки, кондиционера и водонагревателя указаны в руководстве по эксплуатации конкретного прибора.

УЗО обязательно устанавливают на все розеточные линии. Для экономии места в щитке к одному прибору можно подключать несколько групповых линий либо вместо автомата и УЗО использовать для каждой линии свой. Он работает одновременно как автоматический выключатель и устройство защитного отключения и заменяет эти два прибора.

УЗО выбирают по двум характеристикам — величине дифференциального и номинального тока:

• Отключающий дифференциальный ток устройства для защиты розеточных групп должен быть равен, для защиты розеток санузла —, противопожарного —или.
• Номинальный ток УЗО должен быть равен или больше номинальных токов всех групп, которые к нему подключены. Например, если к устройству подключены две группы через автоматы 10 А и 16 А, номинальный ток УЗО должен быть 32 А.

Также составьте перечень устройств, которые нужно купить для монтажа щитка, с указанием их номиналов. Добавьте к списку,,и. Размер нулевой и соединительной шин выбирают в зависимости от количества групповых линий.

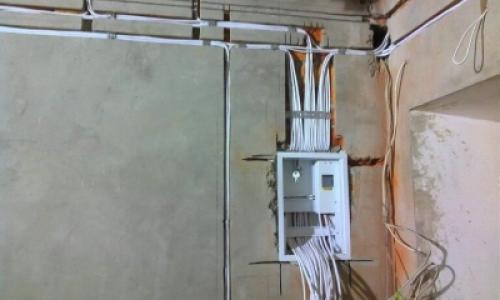

Чтобы упростить работу по сборке щитка, нарисуйте для себя монтажную схему. Обозначьте на ней расположение всех устройств с учетом занимаемого места — автоматов, УЗО и других — и их соединения. В зависимости от количества устройств выберите размер бокса для щитка. Например, для распределительного шкафчика, схема которого изображена ниже, нужен бокс не менее чем на 24 модуля.

Связанные вопросы и ответы:

Как выбрать правильное сечение кабеля для подключения 220В

Протекание электрического тока по проводникам сопровождается рядом явлений, одним из которых является нагрев проводника одновременно с его охлаждением из-за излучения этого тепла в окружающую среду. По прошествии некоторого времени нагрев и охлаждение проводника уравновешиваются, и температура стабилизируется на некотором значении.Максимально допустимое значение температуры для проводника является разным для разных типов проводников и устанавливается исходя из соображений безопасности его эксплуатации, так как долговременный нагрев может привести как к разрушению изоляции, так и к возможным возгораниям и взрывам окружающей среды.Существуют справочные таблицы, которые регламентируют максимальные токовые нагрузки для различных проводников. Ниже приведён пример подобных таблиц (они могут быть несколько староваты, поэтому можно поискать нечто поновее). В указанных таблицах подразумевается (допустимая токовая нагрузка подобрана таким образом), что голые провода не должны нагреваться более 70°, в то время как провода в пластиковой изоляции не должны нагреваться более 65°:

Картинка: Ф. Ф. Карпов – «Как выбрать сечение проводов и кабелей» Информация в указанных таблицах приведена с учётом того, что эксплуатация происходит при обычных условиях, которые представляют собой температуру воздуха в 25° с расстоянием между соседними кабелями не менее 35 мм (при свободной прокладке) и 50 мм (при прокладке в каналах).Если же условия эксплуатации не являются типовыми, то расчёт допустимой нагрузки (Iд) производится так:Где:

— величина допустимой нагрузки при обычных условиях (взята из таблиц выше); — поправочный коэффициент, величина которого может быть взята из таблиц ниже, в зависимости от того, проложен ли кабель по воздуху, или же в траншее.

Картинка: Ф. Ф. Карпов – «Как выбрать сечение проводов и кабелей» В таблицах выше были приведены максимальные токовые нагрузки при обычных условиях, однако нужно понимать, что подобная нагрузка там дана для продолжительного режима работы, в то время как многие устройства работают в кратковременно-периодическом режиме, соответственно, питающие их участки сети могут выдерживать большие токи (кратковременно), чем предусмотрено таблицами. Для этого случая существует поправочный коэффициент, который может быть применён в формуле выше:Где:

— относительная продолжительность рабочего периода, которая вычисляется по формуле ниже.

Где:

— продолжительность рабочего периода (т. е. на какое время кратко включился потребитель); — общая длительность цикла (сколько всего будет работать потребитель).

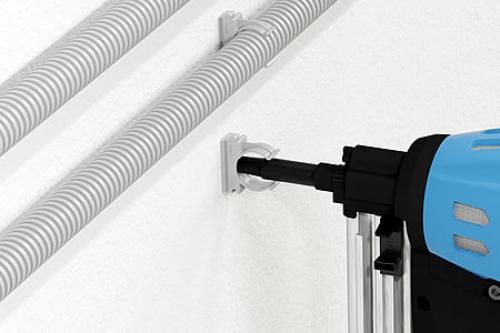

Какие инструменты и материалы нужны для прокладки кабеля 220

Необходимо закупить материал для электромонтажных работ? Покупайте электромонтажный материал и инструмент только у проверенных поставщиков. В нашем интернет-магазине Вы сможете заказать материалы для замены электропроводки по выгодным ценам и с доставкой по всей России.

Ниже приведен список основных материалов и инструментов для элетромонтажа.

Список материалов для электромонтажа в квартире или доме

• Кабель ВВГнг 3х1.5 (освещение)
• Кабель ВВГнг 3х2.5 (розетки)
• Кабель ВВГнг 3х6 (вводной на электрощит в подъезде)
• Телевизионный кабель
• Сетевой кабель для интернета (витая пара, UTP)
• Электрощиток
• Шина распределительная
• Счетчик электроэнергии
• Подрозетники для бетона и гипсокартона
• Изолента
• Распределительные коробки
• Автоматические выключатели
• Дифавтоматы и УЗО
• Соединительные клеммы, сжимы и наконечники
• Розетки и выключатели
• Гофрированная труба ПВХ или ПНД
• Клипсы для гофрированных труб
• Скобы крепежные металлические
• Дюбель-гвозди
• Кабель-каналы (при необходимости)
• Реле напряжения (при необходимости)
• Люстры, светильники
• Патроны и лампочки

Список инструментов для монтажа в квартире или доме

• Шуруповерт
• Индикаторная отвертка
• Мультиметр
• Стремянка
• Набор отверток
• Пассатижи
• Удлинитель
• Уровень строительный
• Уровень лазерный
• Детектор скрытой проводки
• Штроборез
• Перфоратор с силой удара от 3.5 Дж
• Алмазные диски по бетону
• Коронка по бетону
• Буры для перфораторов по бетону, кирпичу
• Зубило плоское
• Карандаш и маркер
• Строительный нож
• Кабелерез

Купить изделия и материалы для электромонтажа Вы можете на нашем сайте 220.ru. В наличии на нашем складе гофрированные трубы, кабель-каналы, розетки и выключатели, автоматические выключатели, дифавтоматы и УЗО, щитки электрические, кабель силовой и витая пара, подрозетники, распределительные коробки и многое другое. Быстрая доставка по Москве, Санкт-Петербургу, Новосибирску, Екатеринбургу, Нижнему Новгороду и другим городам России. Если Вам необходима техническая консультация нашего специалиста, обращайтесь к нам по телефонам, указанным в разделе “Контакты” или пишите на наш электронный адрес.

Телефон в Москве: +7(495)28-68-220

Телефон в С-Петербурге: +7(812)389-39-88

Телефон в Екатеринбурге: +7(343)351-76-98

Телефон в Н.Новгороде: +7(831)262-12-89

Телефон в Новосибирске: +7(383)207-91-89

Авторский материал. Копирование полностью или частично разрешено только при наличии активной (кликабельной) ссылки на эту страницу и указании источника: "сайт 220.ru".

Как определить, какой провод фазный, а какой нулевой при прокладке кабеля

Штукатурить все стены в комнатах, чтобы убрать туда провода, не хотелось. Поэтому здесь я выбрал полузакрытый способ: провода шли по полу в стяжке, у низа стены заходили в накладную декоративную распаечную коробку, и оттуда уже декоративный провод в витой оплетке шел к накладным розеткам.

Декоративные провода с сечением 3 х 1,5 выбирали в первую очередь по внешнему виду. Их я купил в магазине, специализирующемся на ретропроводке, стоили они около 200 руб. за погонный метр, всего понадобилось 8 м.

Рассмотрев кабели дома повнимательнее, я был разочарован. Медные жилы выглядели качественными, но изоляция была с цветовой маркировкой, которая отличается от общепринятой.

А сама декоративная оплетка, которую я поджег, чтобы проверить на огнестойкость, горела почти как факел, открытым пламенем.

Мне было жаль потраченных денег, вернуть провод было нельзя, так как он продается не упаковкой, а метрами. К тому же телевизор и настольные лампы не самые мощные потребители энергии, так что я все же использовал эти провода. Но я бы точно не стал тянуть их по всей квартире и тем более в дачном доме, лучше купить красивые декоративные трубки и убрать в них обычный кабель.

«Обжегшись» на проводах, на розетках я решил не экономить и выбрать накладные розетки проверенных производителей. Красивые и не слишком громоздкие есть, например, в серии Loft у испанского производителя Simon, но стоят они недешево — от 1 600 руб.

У Schneider Electric я нашел еще более интересный вариант — так называемые подъемные коробки. Они бывают в разных цветов, за счет съемных боковых панелей могут объединяться в группы, а устанавливаются в них обычные розетки для скрытого подключения. Так что розетки и выключатели будут одинаковые, даже если провода проложены открытым и закрытым способами. Для меня это был идеальный вариант, который позволял добиться единообразия стиля электрики во всей квартире.

Сэкономил я только на накладных розетках для подключения кухонной техники: электродуховки, микроволновки и посудомойки. Они устанавливаются в кухонном гарнитуре, так что я взял простые, но надежные, с максимальной защитой от воды и пыли.

Можно ли проложить кабель 220 в стену, и как это сделать безопасно

Разводка электропроводки по полу имеет целый ряд ограничений и в большинстве случаев зависит от материала самих полов. Для деревянных полов они предъявляют одни требования, а для замоналичивания в стяжке несколько более низкие.

Мы сначала рассмотрим общие требования, а затем для каждого из этих случаев.

Монтаж проводки по несгораемым поверхностям

Итак:

• Прежде всего, следует помнить, что, согласно п.2.1.22 ПУЭ, в местах соединения проводов должен обеспечиваться запас провода, достаточный для повторного подключения. Электропроводка дома с монтажом под полом особенно требовательна к данному параметру. Ведь для ее замены потребуются более значительные ремонтные работы. Поэтому советуем оставлять очень хороший запас провода.
• Так же следует помнить, что в местах соединения и вообще по всей протяженности провода, согласно п2.1.24 ПУЭ, он не должен иметь воздействия механических усилий. То есть никаких натяжений допускать нельзя.
• Дабы исключить механическое воздействие на провод, он должен иметь защиту. Для прокладки в стяжке для этого следует применять пластиковую гофрированную трубу.

Обратите внимание! На многих видео в сети интернет предлагают применять стальную гофру или вообще металлическую трубу, но это излишние меры предосторожности. Согласно норм ПУЭ, для этого вполне достаточно пластиковой гофры.

• Металлическую гофру или трубу, согласно табл. 2.1.3 ПУЭ, следует применять при монтаже скрытой проводки под деревянными полами или при пересечении проводкой других горючих строительных материалов. При этом следует помнить, что в трубы следует прокладывать таким образом, чтобы сделать невозможным скопление в них влаги. А если вы прокладываете проводку в сыром или пыльном помещении, то необходимо выполнять соединение труб, чтобы исключить попадание влаги в них.

Обратите внимание! Электропроводка по полу в деревянном доме может быть выполнена и в пластиковой гофрированной трубе. Но в этом случае ее следует со всех сторон покрыть несгораемым материалом. Это достаточно хлопотно и трудоемко, поэтому такой способ используют крайне редко.

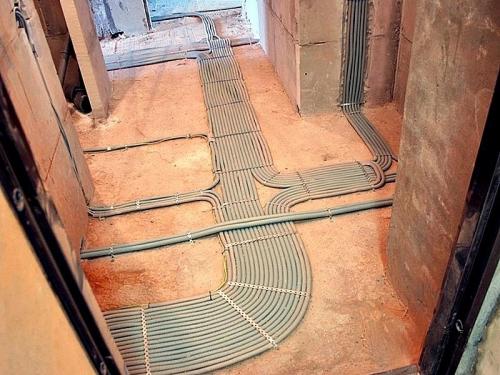

Как проложить кабель 220 под пол: какие правила нужно соблюдать

• При выполнении ремонтных и электромонтажных работ в помещении с высоким уровнем влажности работник должен носить перчатки и пользоваться специальным резиновым ковриком;
• Перед подключением к сети нового электроприбора рекомендуется прежде всего изучить инструкцию по его установке и эксплуатации;
• В случае обнаружения обвисших или порванных электропроводов нельзя к ним прикасаться, а также приближаться к трансформаторной установке;
• При появлении искр или запаха гари в процессе использования, как бытовых, так и промышленных электроприборов, следует прекратить их использование;
• Не следует одновременно включать в одну розетку несколько электроприборов с высокой мощностью или использовать их не по назначению;
• Нельзя касаться влажными руками электропроводов и оборудования, без средств изоляции проверять наличие в них напряжения;
• Не рекомендуется перегибать кабель электроустановок, чтобы избежать повреждения изоляции.

В домашних условиях минимизировать риск поражения током можно соблюдая следующие правила:

• не касаться оголенной электропроводки голыми руками;
• не использовать включатели, розетки и удлинители, если они неисправны;
• не оставлять без присмотра включенные в сети бытовые электроприборы – обогреватель, утюг, электроплиту, печь или камин.

Если необходимо заменить осветительный прибор (лампу или люстру) все действия следует проводить только сухими руками, при этом поверхность, на которой стоит человек, также должна быть сухой.

При возгорании какого-либо бытового электроприбора следует, прежде всего, выключить рубильник (автомат) на щите. Нельзя выдергивать шнур из розетки.

Если нужно провести какие-либо работы по ремонту или замене проводки в доме или квартире, вся сеть полностью обесточивается.

Как правильно соединить провода при прокладке кабеля 220

Проверить электропроводку в новостройке после монтажа чаще всего приходится после покупки, перед капитальным ремонтом – отделкой стен и расстановкой мебели. Важность этого мероприятия заключается в том, что если вы с самого начала не осмотрите кабельную линию, в будущем делать проверку проводки под натяжным потолком либо за гипсокартонными листами будет гораздо сложнее.

Первым делом вы должны рассчитать суммарную мощность электроприборов, которыми будете пользоваться, на основании чего рассчитать сечение кабеля по мощности и сравнить это значение с сечением уже проложенного в стенах проводника. Если сечение недостаточное, обязательно замените электрику, однако как показывает опыт, в новостройках таких проблем не возникает.

Следующий шаг – проверка состояния скрытой электропроводки. Изоляция не должна иметь повреждений, а все соединения проводов обязательно должны быть выполнены с помощью клеммников либо других соединителей (к примеру, колпачков СИЗ), но никак не посредством скруток. Также важно определить сечение кабеля и проверить номиналы розеток. На розеточную группу должны идти медные проводники, сечением не менее 2,5 мм², при этом номинал розеток должен составлять не менее 16А.

Если все перечисленные выше требования удовлетворены, последнее что останется сделать – проверить проводку в квартире на нагрузку. Другими словами вам необходимо самому выполнить проверку правильность сборки распределительного щитка. При подключении всей техники и включении всех светильников в комнатах автоматы не должны срабатывать. Если выбивает автоматический выключатель, значит электропроводка не способна выдержать нагрузку от подключенных электроприборов, в результате чего придется выполнять замену автоматов, разделение электропроводки на группы и т.д. Если же автоматы в щитке не выключились после включения нагрузки, значит домашняя проводка правильная. Не помешает дополнительно проверить надежность подключения автоматов в щитке, а также сверку номиналов с нагрузкой, которая на них приходит.

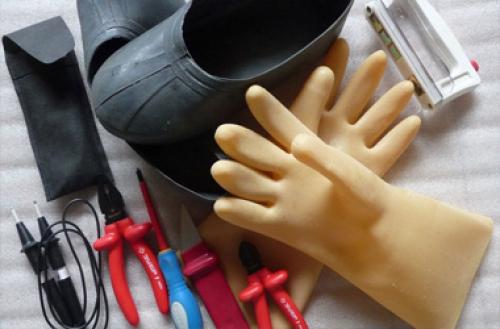

Какие правила безопасности нужно соблюдать при работе с кабелем 220В

Короткое замыкание электропроводки является одной из основных причин возникновения пожара. Только за минувшие сутки на территории Красноярского края произошло 9 пожаров, 5 из которых по причине короткого замыкания.

В Емельяновом районе края сгорела баня, дачный домик и еще одно дачное старение пострадало в результате пожара, возникшего от неисправной электропроводки.

В поселке Байкит Эвенкийского муниципального района сгорел гараж с автомобилем внутри по этой же причине.

В Манском районе сгорела полностью крыша  одноэтажного двухквартирного жилого дома от короткого замыкания электропроводки.

В городе Шарыпово пострадала одна из комнат в квартире многоэтажного дома все по той же причине.

В Советском районе краевого центра в одном из подъездов многоэтажного жилого дома произошло короткое замыкание в электрощитке. Было эвакуировано более 25 человек из-за плотного задымления в подъезде.

Во всех случаях никто из жителей края не пострадал.

Так, что такое короткое замыкание? К чему может привести неисправная электропроводка? Как избежать короткого замыкания? Как приучить электричество? Вот несколько советов от сотрудников МЧС о том, как обезопасить себя от пожаров по этой причине.

Если два провода электрической цепи соединяются между собой непосредственно, минуя нагрузку - осветительные лампы, электроприборы, - то возникает очень большой ток (в десятки и сотни ампер), называемый током короткого замыкания. Наиболее распространенные причины короткого замыкания таковы: перетирание изоляции в местах, где провода перегибаются; перекручивание или сгибание проводов; закорачивание металлическими предметами штепсельных гнезд. Короткое замыкание может произойти из-за повреждения скрытой проводки в результате, например, забивания гвоздей, пробивании в стене отверстий и т.д. Еще одна причина - перегрев и разрушение изоляции из-за пользования электроприборами, потребляющими большой ток, при плохом состоянии электропроводки. В результате короткого замыкания возникает пожар.

Чтобы избежать неприятностей необходимо:

- работы по монтажу электропроводки должны выполнять только профессионалы - электрики, никогда не делайте это самостоятельно;

- не допускать одновременного включения нескольких мощных потребителей электроэнергии (чайник, утюг, обогреватель и др.), вызывающих перегрузку электросети;

- не размещать включенные электроприборы близко к сгораемым предметам (шторам, коврам и т.п.) и деревянным конструкциям;

- не оставлять включенные электрообогреватели и другие мощные потребители энергии без присмотра на длительное время, не допускайте их перегрева;

- не использовать для обогрева помещения плитки с открытой спиралью;

- не доверять присмотр за включенными электроприборами маленьким детям;

- не применять удлинителей кустарного изготовления;

- не прокладывать кабель удлинителя под коврами или через дверные пороги, не ставить на провода тяжелые предметы;

- запрещается эксплуатировать электропроводку с нарушенной изоляцией;

- запрещается завязывать электрические провода в узлы, соединять их скруткой.

Как и чем тушить электропроводку.

Тушение электропроводки, находящейся под напряжением, водой запрещено. Вода является идеальным проводником тока и человек, который будет поливать проводку водой, гарантированно получит поражение электротоком. Если сеть обесточена, то можно применять воду, песок или любой огнетушитель, имеющийся под рукой. Если обесточить сеть не удалось, можно использовать только огнетушитель, на корпусе которого отмечено, что его возможно применять при пожарах класса Е. Эта классификация соответствует пожарам электроустановок.

Если вы понимаете, что не можете самостоятельно справиться с огнем, немедленно сообщите о возникновении пожара по телефону «101».
