Как проложить кабель на даче под землей: пошаговая инструкция

Как проложить кабель на даче под землей: пошаговая инструкция

Прокладка кабеля под землей на даче — это важный этап организации электроснабжения участка. Такой способ прокладки не только повышает безопасность, но и сохраняет эстетический вид территории. Однако для того чтобы всё сделать правильно, необходимо знать основные правила и этапы работ. В этой статье мы рассмотрим пошаговую инструкцию по прокладке кабеля под землей.

Подготовка материалов и инструментов

Перед началом работ необходимо подготовить все необходимые материалы и инструменты. Это поможет избежать перерывов в процессе и убедиться, что вы всё учли.

• Кабель с изоляцией, рассчитанный на подземное использование.
• Лопата или экскаватор для рытья траншеи.
• Инструменты для укладки кабеля (рулон для протягивания, приспособления для фиксации).
• Материалы для защиты кабеля (герметик, защитные трубки или гофрированные рукава).
• Металлодетектор (для поиска подземных коммуникаций).
• Измерительные инструменты (рулетка, уровень).

Выбор маршрута прокладки

Выбор маршрута — это один из самых важных этапов. Кабель должен прокладываться в месте, где минимизируется риск повреждения, и где он не будет мешать другим работам на участке.

Перед рытьем траншеи необходимо:

• Изучить план участка и определить расположение других подземных коммуникаций (водопровод, канализация, газопроводы).
• Проверить глубину промерзания почвы в вашем регионе, чтобы кабель не замерз.
• Выбрать маршрут, который будет проходить в обход деревьев и других препятствий.

Рытье траншеи

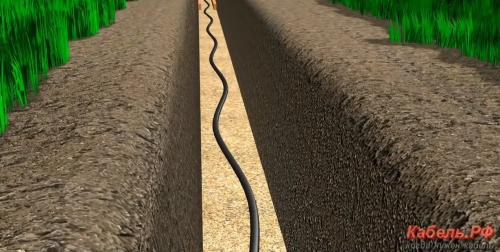

Рытье траншеи — это следующий шаг после выбора маршрута. Глубина и ширина траншеи зависят от типа кабеля и условий эксплуатации.

Параметр	Рекомендуемое значение
Глубина траншеи	Не менее 0,8-1,2 метра
Ширина траншеи	0,3-0,5 метра
Дно траншеи	Ровное, без камней и острых предметов

После рытья траншеи необходимо дно выстелить песком или мелким гравием, чтобы избежать повреждения кабеля.

Укладка кабеля

Укладка кабеля — это самый ответственный этап. Кабель должен быть уложен ровно, без изгибов и натяжений.

Этапы укладки:

1. Разверните кабель и протяните его через траншею.
2. Защитите кабель герметиком или защитными трубками.
3. Закрепите кабель на дне траншеи с помощью специальных клипс или скоб.
4. Проверьте изоляцию кабеля на наличие повреждений.

Засыпка траншеи

После укладки кабеля траншею необходимо засыпать. Это делается в несколько этапов:

1. Накройте кабель слоем песка или мелкого гравия.
2. Засыпьте траншею почвой, слоями, уплотняя каждый слой.
3. Проверьте, чтобы поверхность была ровной и не имела провалов.

Проверка кабеля

Перед сдачей работ в эксплуатацию необходимо проверить кабель на целостность и работоспособность.

• Проверьте изоляцию на наличие повреждений.
• Измерьте сопротивление изоляции.
• Проверьте напряжение и ток в сети.

Теперь ваш кабель готов к использованию! Следуйте этим шагам, и вы сможете безопасно и надежно проложить кабель на вашей даче.

Связанные вопросы и ответы:

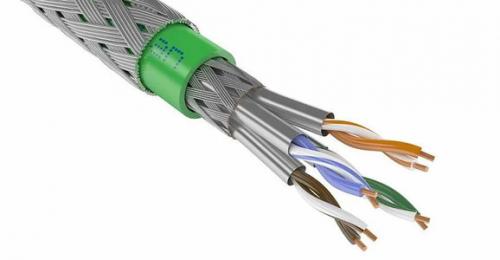

Какие кабели лучше использовать для подземной прокладки на даче

Кабель связи допускается прокладывать в грунте траншейным (траншея роется до прокладки) и бестраншейным способом (при использовании кабелеукладочной техники). В грунтах категории I, II и III (если типовой проект прокладки кабелей связи не предусматривает обратного) всегда используется бестраншейная укладка. То же относится и к грунтам IV категории при условии, что пропорка почвы выполняется 2–3 раза. Если использование кабелеукладочных средств механизации на местности усложнено (например, скальная местность), допустимо применение буровзрывной техники.

1.2. Глубина прокладки

Правила прокладки кабелей связи (оптических и электрических, бронированных и небронированных) предусматривают следующие значения глубины укладки в грунтах категорий I–IV:

• 1,2 м для магистральных, магистральных соединительных и оптических внутризоновых кабельных линий связи (МКЛС/МСКЛС/ВЗКЛС соответственно).
• 0,9 м — электрические кабели линий ВЗКЛС проводного вещания класса I.
• 0,8 м — электрические кабеля первичных сетей вне населенных пунктов (0,7 м при прокладке в населенных пунктах), а также линии проводного вещания класса II.

Нормы прокладки кабеля связи в грунтах категории V и выше определяют следующие значения глубины кладки (требования действительны и для грунтов IV категории, разрабатываемых буровзрывной техникой):

• 0,5 м — для всех типов кабелей при условии выхода скальной породы на поверхность на высоту до 0,4 м.
• 0,7 м — все типы кабелей при наличии почвенного слоя над скальной породой толщиной до 0,6 м. При этом кабель связи заглубляется в скалу на глубину до 0,5 м. Если толщина почвенного слоя составляет более 0,7 м и менее 1,3 м, кабель не заглубляется в скалу, а прокладывается над нею на расстоянии в 0,1 м.

Глубина укладки кабельных линий в вечномерзлых грунтах в и грунтах с глубоким промерзанием производится согласно требованиям СНиП по прокладке кабелей связи, проектированию и строительству фундаментов для зданий и сооружений в районах вечной мерзлоты (СНиП II-15-74 и СНиП II-18-76).

1.3. Рекомендации по прокладке кабелей связи в траншеях

Прокладка кабеля связи (ПУЭ 2.3.83) в заранее разработанную траншею предполагает сооружение подушки в нижней ее части и верхнего покрывающего слоя из песчаного грунта толщиной в 10 см. Согласно пункту 2.3.86 ПУЭ, совместная прокладка кабелей связи и питания допустима в одной траншее при соблюдении расстояния между ними в 500 мм. Также совместно могут прокладываться кабели линий проводного вещания при условии, что они имеют один и тот же класс исполнения (расстояние между ними также 500 мм). При этом в одной траншее не рекомендуется прокладывать более 6 кабелей (если типовой проект прокладки кабелей связи не содержит специальных требований с обоснованиями принятых решений).

При пересечении кабельных линий с ж/д путями или автотрассами кабель связи прокладывается в трубах диаметром в 100 мм, выполненных из полиэтилена или асбестоцемента. Это же требование действительно для прокладки однопарных кабелей СТО и сетей проводного вещания.

При устройстве траншей в грунтах с высоким уровнем вод и при прокладке труб выше глубины сезонного промерзания почвы должны предприниматься дополнительные меры по защите кабелей, приведенные в «Инструкции по защите кабелей связи от сдавливания льдом в затопляемой кабельной канализации Минсвязи России».

Прокладка кабельных линий через зоны с блуждающими токами (например, электрифицированные трамвайные пути) производится в соответствии действующим ГОСТ по прокладке кабеля связи (ГОСТ 67-78).

Какая оптимальная глубина для прокладки кабеля под землей

Здравствуйте! Готовимся к СМР по прокладке кабельной линии электропередачи 10 кВ в качестве подрядчика. Способ прокладки - ГНБ. Получены Распоряжения органа местного самоуправления о выдаче разрешения на использование земельных участков для приямков. Является ли требование о получении разрешения на использование земельных участков для подземной ("прокалываемой") части КЛ-10 кВ? Или можно обойтись без такого разрешения?

Ответ: Горбунов К.С. (Заместитель директора по развитию)

Добрый день.

Оформлять права на земельные участки, наземная поверхность которых не используется при строительстве, с точки зрения регистрации прав на построенное сооружение, не требуется.



То есть регистратор не запросит у Вас правоустанавливающий документ на такой земельный участок.



Однако, если при ГНБ пересекаются объекты инженерной инфраструктуры, то необходимо запрашивать технические условия на пересечение у правообладателей этих объектов. И уже в этих технических условиях могут быть заложены особые требования правообладателя инженерной коммуникации.



Например,

• при пересечении методом ГНБ автомобильных дорог Вам потребуется установить сервитут (в соответсвии с Земельным кодексо РФ);
• при пересечении полос РЖД, Вас обяжут подписать договор субаренды части земельного участка;
• при пересечении лесных полос Вас так же обяжут заключить договор аренды лесного участка, а потом разработать проект освоения лесов.

Подчеркиваю, для регистрации прав на построенное сооружение, оформление договоров аренды на пересекаемые под поверхностью земли участки не требуется .



Если Вы, предположим, не выполните требования РЖД, которые содержатся в Технических условиях, и не заключите договор аренды на пересекаемую методом ГНБ часть земельного участка, то в последствии РЖД в судебном порядке может демонтировать эту часть трассы или понудить вас к заключению такого договора.

Если же метод ГНБ используется для пересечения оврагов, склонов, гор оформление каких либо документов не требуется.

Нужно ли получать разрешение на прокладку кабеля на даче

Если лет 20 назад трубы использовали только тогда, когда нужно было защитить кабеля или провода от внешний воздействий, то сейчас их используют гораздо чаще. И не только при прокладке в земле, но и в домах и других помещениях (правда, там чаще всего используют кабель-каналы, о которых мы также рассказывали). Выше мы писали, что кабель можно проложить и без защиты, но лучше не нужно. Самый простой способ защиты это труба для кабеля . Их существует несколько видов, но здесь мы расскажем только о тех, которые реально можно применить в нашем случае. К примеру, стальные или асбестоцементные трубы для данных целей не используются по разным причинам, поэтому про них говорить смысла нет.

Самым популярным решением является труба ПНД (полиэтилен низкого давления). Также обычно выбирают гофрированные, которые имеют армирующую сетку, обладают упругостью, долговечны и надежно защитят ваши кабеля или провода, существенно продлив срок их службы. Также могут использовать трубы из полипропилена, поливинилхлорида, но тут на самом деле можно не думать и остановить свой выбор на гофрированных ПНД. Ну а выбор конкретной трубы будет зависеть от характеристик электролинии, например, двухстенные трубы допускают протяжку силовых линий напряжением до тысячи вольт.

Ниже мы расскажем о том, как правильно делать прокладку кабеля в земле и там будут некоторые этапы, которые при использовании трубы будут попросту не нужны. На самом деле, есть смысл использовать трубы даже тогда, когда кабель нужно протянуть всего на несколько метров, что часто и бывает в условиях дачного участка. Стоить такая труба будет копейки, зато вам не придется откапывать кабель и искать место повреждения через несколько лет.

Диаметр трубы должен быть таким, чтобы кабель занимал не больше чем сорок процентов от объема. Если говорить о типе гофры, то для силовых кабелей на 0,4 кВ используют трубы черного или красного цвета, а вот для слаботочки можно брать синюю трубу. Но в целом, тут есть разные варианты (еще и в зависимости от типа трубы), поэтому стоит смотреть конкретные спецификации. В рамках одной статьи разобрать все случаи попросту невозможно.

Как правильно копать траншею для кабеля на даче

Здравствуйте, читатели блога «Заметки электрика».

В прошлой статье про испытание кабельных линий я рассказывал Вам, что одним из пунктов испытания кабельных линий является измерение сопротивления изоляции кабеля.

Вот об этом мы подробно с Вами и поговорим. Рассмотрим как правильно произвести измерение сопротивления изоляции, как силовых, так и контрольных кабелей. А также познакомимся с методикой проведения этих замеров.

Подготовка к измерению сопротивления изоляции кабеля

Перед началом проведения работ по измерению сопротивления изоляции кабеля необходимо точно знать температуру окружающего воздуха.

С чем это связано?

А связано это с тем, что при отрицательных температурах, при наличии в кабельной массе частиц воды, эти частички будут находиться в замерзшем состоянии, т.е. в виде кусочков льда. Все Вы знаете, что лед является диэлектриком, т.е. не обладает проводимостью.

Поэтому при проведении измерения сопротивления изоляции при отрицательных температурах эти частички замерзшей воды  выявлены не будут.

Приборы и средства измерения

Второе, что нам необходимо для проведения измерения сопротивления изоляции кабельных линий, это наличие приборов и средств измерений.

Для измерения сопротивления изоляции кабелей различного назначения я и работники нашей  электролаборатории используем прибор MIC-2500. Есть и другие приборы, но мы их используем несколько реже.

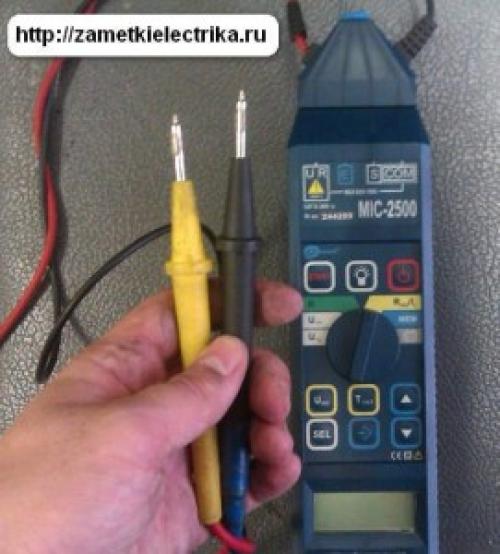

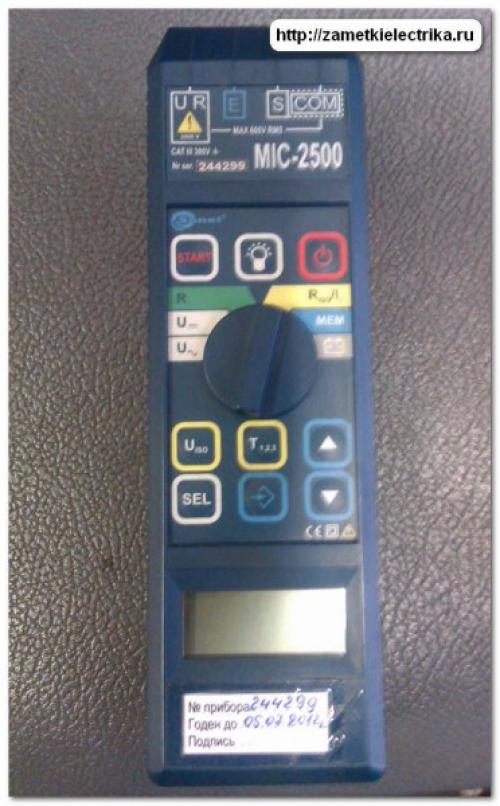

Этот прибор производства фирмы Sonel и с помощью него можно замерить сопротивление изоляции кабельных линий, проводов, шнуров, электрооборудования (двигатели, трансформаторы, выключатели и т.п.), а также произвести замер степени старения и увлажненности изоляции.

Хочу заметить, что прибор MIC-2500 входит в государственный реестр приборов, которые разрешены для измерения сопротивления изоляции.

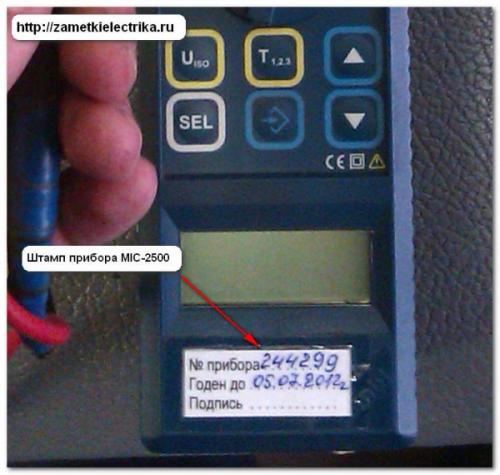

Прибор MIC-2500 должен ежегодно сдаваться в государственную поверку. После прохождения поверки на прибор ставят голограмму и штамп о прохождении поверки. В штампе указывается серийный номер прибора и дата следующей поверки.

Соответственно, что производить измерение сопротивления изоляции необходимо только исправным и прошедшим поверку прибором.

Нормы сопротивления изоляции для различных кабелей

Я Вам предлагаю свою упрощенную классификацию кабелей.

Кабели по назначению делятся на:

• высоковольтные силовые выше 1000 (В)
• низковольтные силовые ниже 1000 (В)
• контрольные и кабели управления, будем их называть просто контрольными (сюда входят вторичные цепи РУ, цепи питания электроприводов выключателей, отделителей, короткозамыкателей , цепи управления, цепи защиты и автоматики и т.п.)
• др.

Измерение сопротивления изоляции, как для высоковольтных кабелей, так и для низковольтных силовых кабелей производится мегаомметром на напряжение 2500 (В). А контрольные кабели измеряются мегаомметром на напряжение 500-2500 (В).

Соответственно, у каждого кабеля существуют свои нормы сопротивления изоляции. По ПТЭЭП (п.6.2. и таблица 37) и ПУЭ (п. 1.8.37 и таблица 1.8.34):

• Высоковольтные силовые кабели выше 1000 (В) — не нормируется, но сопротивление изоляции должно быть не ниже 10 (МОм)
• Низковольтные силовые кабели ниже 1000 (В) — сопротивление изоляции не должно быть ниже 0,5 (МОм)
• Контрольные кабели — сопротивление изоляции не должно быть ниже 1 (МОм)

Методика измерения сопротивления изоляции высоковольтных силовых кабелей

Для более яркого представления выполнения работ по измерению сопротивления изоляции высоковольтных силовых кабелей, приведу Вам наглядную схему и порядок действия.

1. Проверяем отсутствие напряжения на кабеле  указателем высокого напряжения

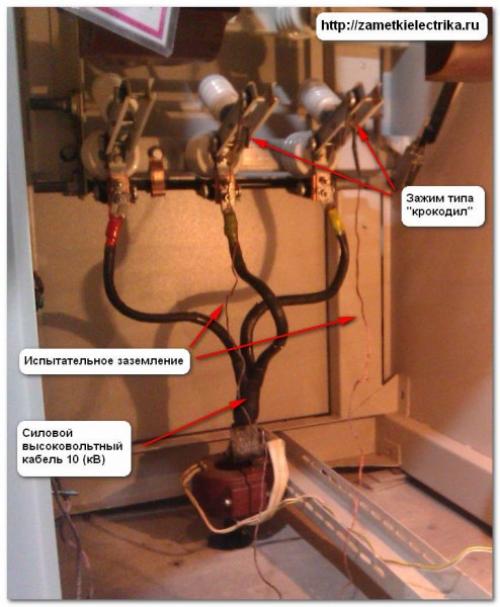

2. Устанавливаем испытательное заземление со специальными зажимами типа «крокодил» на жилы кабеля со стороны, где будем проводить измерение сопротивления изоляции.

3. С другой стороны кабеля, жилы оставляем свободными и разводим их на достаточное расстояние друг от друга.

4. Вывешиваем запрещающие и предупреждающие плакаты. Рекомендую с другой стороны оставить человека, который будет наблюдать, чтобы во время измерения сопротивления изоляции мегаомметром никто на попал под испытательное напряжение.

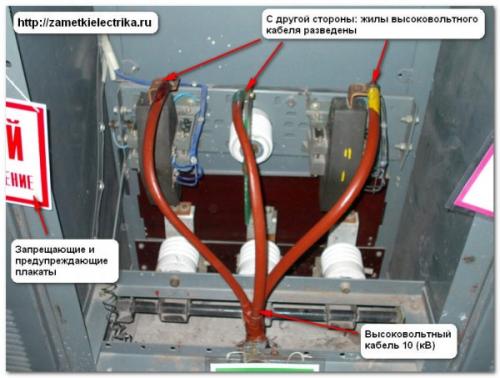

5. Измерение сопротивления изоляции высоковольтного силового кабеля проводим мегаомметром на 2500 (В) поочередно на каждой жиле в течение 1 минуты.

Какими материалами можно засыпать траншею с кабелем

Оказаться поврежденным может даже самый качественный кабель. Причин повреждений достаточно много, но одной из наиболее распространенных является работа грызунов. Повреждение изоляции кабеля – это всегда проблема, поскольку оно приводит, как минимум к увеличению тока утечки и постоянному срабатыванию УЗО с дальнейшим ремонтом сети. Искать и устранять повреждения чаще всего долго и физически трудно. Гораздо разумнее еще при планировании кабельной трассы озаботиться ее защитой от грызунов, причем способов защиты есть несколько.

Выбор защищенного кабеля

Применение бронированных кабелей типа СБ или АВБбШв гарантирует надежную защиту от грызунов. Такой кабель точно сможет устоять перед любыми атаками грызунов и обеспечить гарантированно бесперебойное электроснабжение на объекте.

Для защиты от грызунов, так же производятся кабели в оболочке, армированной стальной гофро-трубой по всей длине. Такие гофрированные кабели не только хорошо защищены, но еще и достаточно гибкие, что упрощает их монтаж. Распространенным вариантом защиты является стальная ленточная броня, которая состоит из двух слоев оцинкованной ленты.

Выбор места прокладки кабельных линий также имеет большое значение. Так, расположенная недалеко от свалки кабельная трасса подвержена значительно большему риску «попасть под зубы» грызунам, поэтому очень полезным действием в данной ситуации станет предварительная обработка с целью уничтожения вредителей и дальнейшее удаление мусора, чтобы ничто не привлекало внимания грызунов. В любом случае порой лучше обогнуть кабельной линией потенциально опасное место или приподнять кабель над землей. Это повышает монтажные расходы, но одновременно гарантирует экономию на устранении неполадок из-за грызунов.

Правильная защита кабеля

Если в месте, потенциально доступном грызунам предполагается прокладка кабеля, не имеющего собственной защиты, лучше выполнить ее самостоятельно. Эффективным защитным средством может быть:

• применение металлорукава или другого защитного кожуха, вплоть до металлической или пластиковой трубы, через которую можно протянуть кабель;
• применение закрытых кабельных лотков, недоступных для грызунов или прокладка кабеля так, чтобы вредители не смогли до него добраться (как вариант – закопать его поглубже).

А можно воспользоваться и современными достижениями науки и применить, например, ультразвуковой отпугиватель для грызунов. Правда, такой вариант возможен только тогда, когда для устройства будет источник питания на достаточном для защиты кабеля расстоянии, но в любой ситуации можно что-то придумать, благо возможностей защиты кабелей от грызунов сегодня хватает.

Как проверить изоляцию кабеля перед его прокладкой

Если научиться правильно считывать маркировку, то можно за несколько секунд определить характеристики кабеля и особенности его применения, код производителя, площадь сечения. Однако следует помнить, что символьная маркировка на изделиях отечественного и иностранного производства имеет некоторые отличия.

Расшифровка символьной маркировки российской кабельной продукции

Для обозначения параметров проводов и кабелей отечественного производства используются общепринятые обозначения.

• А – алюминий;
• буква отсутствует – медь.

Вторая буква в обозначении провода:

• П – провод
• ПП – плоский провод
• К – контрольный
• М – монтажный
• МГ – монтажный с гибкой жилой
• П (У или Ш) – монтажный с гибкой жилой

• В или ВР – поливинилхлоридная (ПВХ)
• П – полиэтиленовая
• Р – резиновая
• Н или НР – найритовая (негорючая резина)
• Ф – фальцованная (металлическая)
• К – капроновая
• Л – лакированная
• МЭ – эмалированная
• О – из полиамидного шелка
• Ш – из полиамидного шелка
• С – из стекловолокна
• Э – экранированная
• Г – с гибкой жилой
• Т – с несущим тросом

После обозначения материала изоляции провода могут идти буквы, характеризующие защитную оболочку резиновой изоляции:

• В – поливинилхлоридная
• Н – найритовая

Четвертая буква означает особенности конструкции кабеля или провода:

• А – асфальтированный
• Б – бронированными лентами
• Г – гибкий без защиты (силовой кабель)
• К – бронированный круглыми проволоками
• О – в оплетке
• Т – предназначенный для прокладки в трубах

Для обозначения шнуров используется буква Ш.

Как защитить кабель от влаги и грызунов

Определение расстояния до дефекта производится одним из двух методов – рефлектометрическим (при помощи рефлектометров) и мостовым (при помощи кабельных мостов). Эти методы имеют существенные различия.

Кабельные мосты выполняют локализацию повреждения по сопротивлению и емкости кабеля. В ходе измерения они используют вспомогательные (заведомо исправные) жилы или пары кабеля, что позволяет измерить сопротивление (емкость) исправной пары, сравнить эти показания с аналогичными значениями на поврежденной паре и определить расстояние до дефекта. В ходе измерений они чаще всего используют напряжение 180В - 500В, что позволяет определить даже незначительные повреждения изоляции кабеля.

Кабельные рефлектометры посылают в пару импульс амплитудой примерно 20В (ширина импульса регулируется в зависимости от длины линии) и по форме и задержке отраженных от неоднородностей (дефектов) импульсов определяется тип повреждения и расстояние до него. Этот метод не позволит определить незначительные повреждения изоляции, зато с легкостью обнаружит перепутанные пары, параллельные отводы, пупиновские катушки и др.

Для повышения эффективности эти методы все чаще совмещают в одном корпусе прибора. В таком исполнении, например, представлены приборы ИРК-ПРО Альфа и КБ Связь Сова . Такие функции имеют и описанные выше анализаторы SideKick Plus и Riser Bond 6000DSL.

Следует заметить, что точность определения расстояния до дефекта прибором и точность локализации повреждения в кабеле – это разные вещи. Ведь измеренное расстояние еще нужно точно отмерять, а это весьма непростая задача, учитывая запасы кабеля на муфтах, неравномерность глубины залегания кабеля и др. Кроме того, большую погрешность вносят неточно введенные погонные значения сопротивления и емкости или коэффициент распространения (а они постоянно изменяются в ходе эксплуатации).
