Устройство кабельных линий под дорогами в основном производится двумя способами: траншейным и методом горизонтально-направленного бурения (прокола). Метод прокладки кабеля выбирается исходя из условий местности и возможности применения того или иного способа, наличия инфраструктурных объектов и зданий поблизости, плотности застройки, что влияет на капитальные затраты строительства. Также на способ укладки влияет необходимость последующего обслуживания линии.

Траншейный способ заключается в том, что перед укладкой кабеля разрабатывается траншея на всю длину кабельной линии или участками, после чего кабель в нее укладывается кабель. При этом, без дополнительной защиты укладывать в траншею только специальные виды кабеля, которые имеют броню, водонепроницаемы и стойки к агрессивным коррозионным свойствам грунтов и воздействию химических веществ.

Все основные указания, относящиеся к укладке кабеля траншейным способом, находятся в ПУЭ. Так, например, там указано следующее:

рекомендуется в одной траншее укладывать не более шести силовых кабельных изделий, а если количество кабелей превышает данную цифру, то их разносят по отдельным траншеям с расстоянием не менее 50 сантиментов (п. 2.3.25);

в городских условиях траншейным способом следует укладывать кабель под тротуарами, газонами, во дворах и прилегающих к дорогам территориях (п. 2.3.29);

для укладки в земляных траншеях подходят следующие грунты: галечные, скальные, гравийные, щебенистые и крупнопесчаные, то есть те грунты, которые имеют высокие дренирующие показатели (п. 2.3.32);

не следует укладывать кабель в грунтах, имеющих высокие показатели пучинистости и просадки;

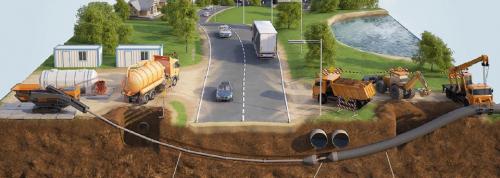

Методом горизонтально-направленного бурения (ГНБ) или, как его часто называют, проколом, выполняют укладку кабельных изделий под дорогами и другими инфраструктурными сооружениями. При этом такой метод не требует разрушения дорожного полотна.

Суть данного способа заключается в том, что специальная машина пробуривает под дорогой канал с одновременной укладкой защитных труб для кабеля. После этого в трубу затягивают кабельное изделие. Этот способ является бестраншейным и позволяет производить укладку в труднодоступных местах, а также при наличии на разных горизонтах уложенных сетей (водопровод, канализация, слаботочные и силовые сети).

Укладка подземных кабельных сетей методом горизонтально-направленного бурения нормируется СП 341.1225800.2017 «Подземные инженерные коммуникации. Прокладка горизонтальным направленным бурением», но также следует при таком способе учитываются все требования ПУЭ.

Вне зависимости от выбранного способа укладки важно знать, что кабельные линии до 20 кВ укладываются на глубину не менее 0,7 метра, линии до 35 кВ на глубину не менее 1 метра, а при пересечении улиц и площадей, вне зависимости от напряжения, на глубину не менее 1 метра (ПУЭ п. 2.3.84).

Еще больше информации о подземной прокладке кабеля в статье "Кабель для прокладки в земле"

При выборе подземного способа укладки электрического кабеля важно учитывать физико-химические свойства грунта, его обводненность и коррозийность. При сильной обводненности грунтов и при укладке в условиях болотистой местности необходимо использовать только влагозащищенный кабель или предпочесть подземному способу – наземный (надземный).

Связанные вопросы и ответы:

Что такое подземная прокладка кабеля

Подземная прокладка позволяет не испортить архитектурный дизайн строения. Но при этом стоит помнить, что прокладывать под землей необходимо бронированный кабель, так как он должен выдерживать давление грунта. Одним из самых распространенных для подземной прокладки к дому является кабель ВБШв. Для его прокладки необходимо:

Выкопать траншею глубиной около 70 см от столба до ввода в здание.

В созданную траншею насыпать песок толщиной 20 см. Он будет забирать лишнюю влагу.

Выполнить прокладку кабеля в траншее волнообразным методом.

Подвести кабель в дом через фундамент или через стену. В просверленное в фундаменте отверстие необходимо вставить пластиковую или металлическую трубу, через которую и будет проходить кабель.

Подсоединить кабель к устройству защиты в распределительном щитке и к проводам воздушной линии с помощью прокалывающих зажимов. Необходимо обеспечить заземление брони.

Закопать траншею с расчетом на то, что грунт усядется, поэтому над траншеей желательно сделать холмик.

Подземная прокладка в дом небронированного кабеля с помощью трубы

Для подземной прокладки проводки для частного дома также можно использовать кабель ВВГ, который необходимо поместить в ПНД трубу, так как она будет выполнять функцию брони. Такая труба не боится морозов, является очень прочной и не поддается воздействию химикатов или влаги. Также она не горит и не дымит.

Перед прокладкой кабеля его необходимо проверить на целостность оболочки. Подземная прокладка небронированного кабеля происходит следующим образом:

Необходимо выкопать траншею.

В траншею следует уложить трубу соответствующего диаметра.

Далее следует протянуть кабель, но без натяжки.

Подвести кабель к дому над фундаментом или прямо через него. Для этого потребуется просверлить отверстие нужного диаметра.

После этого трубу с кабелем внутри необходимо засыпать песком толщиной 10 см, а потом грунтом.

Важно знать: перед тем, как выполнять электротехнические работы под землей, необходимо получить соответствующее разрешение. А для этого понадобится составить проект энергоснабжения дома.

Преимущества поземной прокладки электропроводки

Подземные коммуникации отличаются долговечностью и надежностью. Также они позволяют проводить большую мощность благодаря более высокой допустимой токовой нагрузке. Кроме этого, подземная прокладка кабеля позволяет сохранить архитектуру здания в хорошем виде, так как провода, проложенные по стенам или по воздуху, порой выглядят не эстетично.

Из недостатков подземной прокладки кабелей стоит выделить лишь то, что это более трудоемкая и дорогая процедура. Также потребуется обеспечить защиту проводника от воздействия грунта и влаги.

Какой кабель использовать для прокладки под землей

Для прокладки в почве, в которой содержится агрессивное вещество, воздействующее на оболочку (например, шлак, насыпной строительный материал, солончак и так далее), необходимо использовать кабели со свинцовой оболочкой. Они также понадобятся и в случае, если грунт характеризуется повышенным воздействием электрокоррозии.

Если в месте прокладки кабеля есть риски механического воздействия на него, то подойдет модификация с проволочной броней со стальной или алюминиевой проволокой.

Если коррозионная активность грунта невысокая, то можно использовать кабель таких марок:,,,и другие. Если же коррозионная активность является средней, то необходимо применять такие кабели:,,,и так далее. В свою очередь, если коррозионная активность высокая, то для подземной прокладки подойдут кабели таких марок:,,и другие.

Какие типы кабелей можно использовать для подземной прокладки

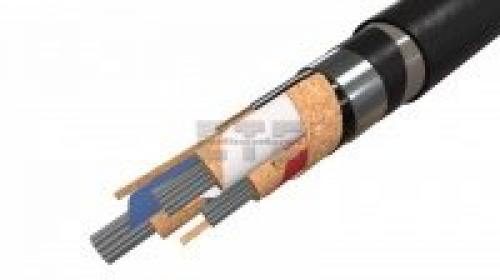

	Наиболее распространенная и часто используемая марка бронированного кабель для прокладки в земле - ВБбШв , по новому стандарту (ГОСТ Р 53769–2010) ВБШв или аналогичный алюминиевый кабель АВБбШв . Кабель ВБбШв производится на напряжение на 0,66 кВ, 1кВ, 3кВ и 6кВ. Благодаря броне из стальных лент в конструкции этой марки, прокладка кабеля осуществляется без защитных труб. броня защищает кабель от механических воздействий, грызунов. Помимо прокладки кабеля в земле ВБШв используют для прокладки по воздуху, специальных кабельных сооружениях,сырых местах и т.д. Особенность монтажа ВБбШв заключается в том, что стальная броня должна быть обязательно заземлена. Перейти в каталог бронированного кабеля из ПВХ
	Другие популярные марки - бронированный кабели для прокладки в земле с бумажной изоляцией : медные СБ , СБл , СКл , а также с аналогичной конструкцией алюминиевые. В конструкции кабелей с бумажной изоляцией помимо брони всегда есть металлическая оболочка, защищающая бумажную изоляцию от влаги. Секторная форма жил этих кабелей значительно снижает общий вес кабеля и позволяет экономить пространство. Недостаток таких кабелей заключается в том, что если при прокладке в земле разность уровня трассы превышает 15 метров, то кабель с бумажной изоляцией использовать нельзя. Это происходит из-за вязкой стекающей пропитки бумажной изоляции. в случае разности высот лучше использовать кабели с полиэтиленовой изоляцией или кабели с бумажной изоляцией с нестекающей пропиткой на основе церезина: ЦСП , ЦСБ , ЦСКЛ и т.д Кабели с бумажной изоляцией чаще всего рассчитаны на напряжение на 1кВ, 6кВ и 10 кВ. Перейти в каталог бронированного кабеля с бумажной изоляцией
	Отлично заменяют кабели с бумажно изоляцией - кабели с изоляцией из сшитого полиэтилена (СПЭ). Популярные марки кабеля для прокладки в земле: ПвБбШв (производятся на 0,66 кВ и 1 кВ), ПвП , ПвПг (10, 20, 35 кВ). Несмотря на более дорогую стоимость (на 5-60% в зависимости от напряжения)кабели с изоляцией из СПЭ имеют свои преимущества: возможность прокладки при отрицательных температурах без дополнительного прогрева, нет ограничения в трассах и т.д.

Какие факторы влияют на выбор кабеля для подземной прокладки

При монтаже электрического ввода в дом каждый из нас задумывается, каким образом его лучше сделать – воздушным или подземным способом?

Монтаж воздушного СИП — это всегда в разы быстрее и в несколько раз дешевле.

Однако возникают ситуации, когда целесообразнее завести кабель питания в дом именно под землей.

Во-первых, это надежнее. А во-вторых, не портит фасад здания и внешний вид прилегающей территории.

Зачастую эти два способа объединяются. Изначально на специальную трубостойку делается ввод с опоры.

А уже от этого распредшкафа кабель укладывают в землю и заводят в дом. При нахождении опоры недалеко от здания, некоторые провод СИП монтируют непосредственно на фасад.

Но мы обратимся именно к подземному вводу. Давайте рассмотрим с какими трудностями вы столкнетесь при укладке кабеля в земле и особый акцент сделаем на распространенных ошибках при выполнении данной работы, которые в конечном итоге рано или поздно приводят к выходу из строя КЛ.

Какой кабель прокладывать

Монтаж кабеля в земле можно сделать двумя способами:

• без какой-либо защиты (используя бронированные марки КЛ)

• в трубах или специальной гофре

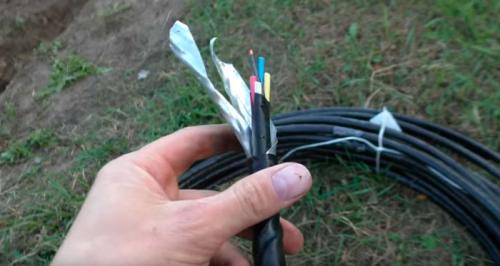

Сначала рассмотрим первый способ. Здесь применяется как правило, кабель с ленточной броней – ВБбШв или АВБбШв.

Вовсе не обязательно использовать бронь типа ААБл, ААШВ, где идет цельная литая защитная оболочка из алюминия. Это могут быть просто ленты, перекрывающие друг друга внахлест.

Бронь в данном случае защищает не столько от внешнего воздействия (кто-то начал копать там, где нельзя этого делать), сколько от деформации и усилий тяжения при пучении грунта.

Ошибка №1

Ни в коем случае не закапывайте в землю без защиты обычные марки кабеля для домашней проводки.

То же самое относится и к проводу СИП. Его нельзя укладывать в землю даже в трубах.

Сечение кабеля выбирайте согласно подключенной нагрузки, но не менее 10мм2 по меди или 16мм2 по алюминию.

Нередко на ютубе можно встретить ролики, где используется медный КЛ с жилами 6мм2 или алюминий 10мм2. Объясняется это якобы малым количеством эл.приборов в доме или на даче.

По нагрузке вам этого может быть и хватит, а вот по соблюдению требований минимального сечения PEN-проводника, у вас будет нарушение. При однофазном питании кабель должен быть трехжильным, при трехфазке – пятижильным.

Рытье траншеи под кабель – расстояния и размеры

Выбранный кабель следует аккуратно уложить в траншею. Какого размера она должна быть, каких расстояний следует придерживаться при ее раскопке?

Ошибка №2

Во-первых, данную траншею нельзя копать вплотную с фундаментом дома.

Необходимо выдержать определенное расстояние в 60см.

После укладки в землю кабель не должен попадать на линию действия силы фундамента, направленную под 45 градусов от основания.

Также требуются нормированные отступы от растений и деревьев на вашем участке. Вот минимальные габариты при подземной прокладке кабеля от ближайших коммуникаций, конструкций и препятствий.

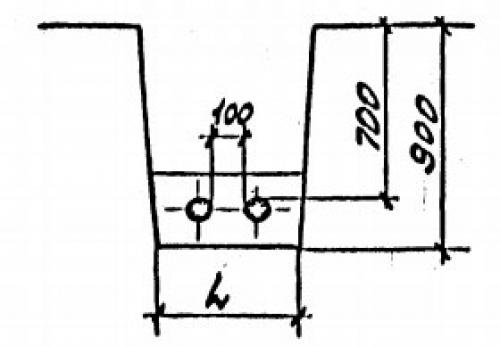

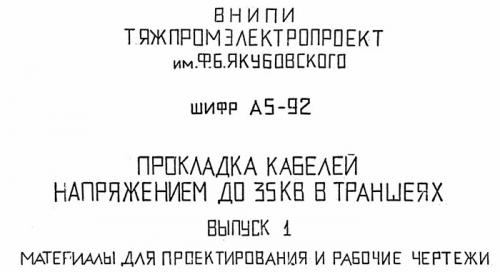

Какие размеры должны быть у этой траншеи? Ориентироваться здесь можно на типовой проект А5-92 “Прокладка кабелей напряжением до 35кв в траншеях” – скачать .

Глубина залегания кабеля – 0,7м. Учтите, это расстояние от поверхности до верха самого кабеля.

Ошибка №3

С учетом того, что под ним будет песчаная подушка в 10-15см, общая глубина траншеи должна быть не менее 900мм.

Не 0,8м, как многие рекомендуют, а именно 90см, и уж тем более не 0,7м.

Откуда вообще взялись все эти цифры? Почему нельзя элементарно прикопать кабель у себя во дворе на глубину штыка лопаты? К чему такие мучения?

Вы же монтаж делаете не в общественном месте на улице города или на стройке, где будут ездить большегрузные авто.

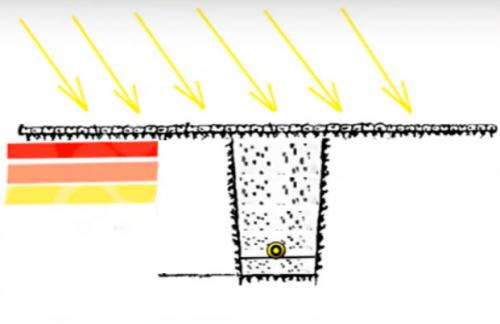

Самая главная причина такой глубины залегания – обеспечить оптимальный температурный режим работы кабеля.

Проложив его как можно ближе к поверхности земли, вы потеряете основное преимущество подземной прокладки – отсутствие влияния температуры окружающей среды и погодных условий.

Верхние слои почвы прогреваются значительно больше, да и влага после хороших дождей попросту не достигнет оболочки кабеля, если он у вас лежит на 70см. Чего не скажешь про 30-40см.

Второй момент такой глубины закладки – давление. Чем глубже лежит кабель, тем равномернее на него распределяется давление сверху.

В особенности при внешних воздействиях - проезд авто по трассе КЛ, поставили сверху что-то тяжелое и т.п.

Ошибка №4

А можно вообще обойтись без этой песчаной подушки или ее аналога? Зачем она вообще нужна? Нет, нельзя.Из-за разницы температур кабель начинает “тянуть”. При значительных нагрузках ПВХ изоляция лопается и впоследствии через эти микротрещинки начинает активно сосать влагу.

Какие характеристики важны при выборе кабеля для подземной прокладки

Перечислять все требования к подземной электропроводке долго и просто бессмысленно. Поэтому далее будет рассмотрена большая часть из них, которая действительно касается прокладки силовых кабелей в траншеях.

1. Глубина, на которой кабель должен проходить под землёй. Если кому-то кажется, что можно просто присыпать электропровод землёй и этого будет достаточно, чтобы его не повредили лопатой при проведении любых земляных работ, то это не так. В реальности глубина, на которую провод должен погружаться в землю зависит от промерзания грунта и близости подземных вод, которые зачастую наносят непоправимый ущерб силовым линиям в траншее. В ПУЭ чётко прописано, что кабель в земле должен залегать не менее чем на 75 см, но при этом важно учитывать, что это касается силовых систем малой мощности.
2. Высокая защищённость подземной электропроводки от повреждений механическим путём. Для этого кабель просовывается в специальную трубу или гофр шланг. Не стоит думать, что это перестраховка такие меры безопасности позволяют избежать повреждения проводов льдом в зимнее время года и при движении грунта. К тому же по утверждению специалистов кабель, проложенный в трубе проще заменить в случае выхода последнего из строя. Но в данной ситуации всё зависит от того насколько долго силовая система пролежала под землёй, так как очень часто со временем труба может разрушиться.
3. Подсыпка в траншею песка – также довольно важный фактор, обеспечивающий, дополнительную защиту подземных кабелей от механического повреждения. Благодаря песчаной подушке провод не будет контактировать с твёрдыми частичками почвы. При этом подсыпку проводят в несколько этапов: на дно траншеи и сверху уложенных проводов. Таким образом, электрический кабель, оказывается, между двух песчаных слоёв. Очень важно чтобы подсыпка, как и засыпка, была качественно утрамбована.
4. Установка сигнальной ленты, которая исполняет роль своеобразного маяка, предупреждающего что под землёй, находятся электрические кабели. Ленту улаживают над кабелем в траншее на расстоянии приблизительно 25 см над силовой сетью. Это обусловлено тем, что на такую глубину недостанет штык лопаты. В случае с высоковольтной подземной электропроводкой в качестве маяка используют кирпичи или бетонные плиты, уложенные поверх проводов.

Какие материалы используются для изготовления подземных кабелей

Для электрических сетей до 15 кВт, подключение которых ведется подземным способом, можно использовать универсальный алюминиевый кабель АВВГ, но лишь в регионах, где почва не склонна к глубокому промерзанию, просадке, пучению и другим видам деформации, а также отличается низкой коррозийной активностью. В противном случае лучше выбрать медный бронированный кабель — например, ВБбШв или ПвКШп с сечением в 10 мм², хотя он обойдется дороже. От негативных воздействий, включая давление слоя почвы, его защищает броня из стальных оцинкованных лент, а в качестве гидроизоляции выступает внешняя оболочка из ПВХ или сшитого полиэтилена.

Виды алюминиевого кабеля для подземного монтажа



ААШв, АВВГ, ААШп, ААП2л, ААБл, АСБ, АПсВГ, АПвВГ, АПВГ, ААПл, АСПл и др.

ААШв, ААБл, ААБ2л, АСБ, ААШп, ААПл, АСПл, ААП2л, АВБбШп, АВБбШв, АПвБбШв и др.

ААШп, ААП2лШв, ААШв, ААБ2л,  АСШл и др.



Особенности монтажа бронированного кабеля:

средняя глубина траншеи составляет 70 см;

дно устилается слоем песка толщиной до 20 см (выполняет функции дренажа и амортизатора для кабельной линии);

прокладка ведется волнообразным способом, что защищает линию от разрыва при подвижках грунта.

Согласно СНиП 3.05.06-86 и ГОСТ 16442-80 можно использовать и небронированный кабель, но такие виды прокладываются в трубах для защиты от механических повреждений, грызунов и т.д. Без дополнительной защиты их допустимо прокладывать под землей только на ровных участках при условии плотного грунта низкой или средней кислотности. Также в этом случае нужно исключить нагрузку на растяжение.

Особенности монтажа небронированного кабеля:

в почвах высокой кислотности — монтаж в металлических трубах для защиты от агрессивной среды;

в почвах низкой и средней кислотности — допустима прокладка без труб, но при отсутствии нагрузки на растяжение;

в местах проезда автомобилей рекомендуется прокладка в трубах, чтобы избежать разрывов из-за давления слоя почвы.

Типы кабеля для воздушного монтажа

Для открытого монтажа на опорах можно использовать кабель АВК, СИП, при определенных условиях также ВВГ и ВВСГ. Алюминиевый кабель АВК — пожалуй, самое экономичное решение. Он имеет средние технические характеристики, но достаточно большой срок эксплуатации и устойчивость к перепадам температур от -45°С до 45°С. Для большей надежности можно выбрать модификацию АВКсш с полиэтиленовой силанольносшиваемый оболочкой, которая улучшает эксплуатационные характеристики. В отличие от обычного АВК, тип АВКсш можно прокладывать и между деревьями.

Технические характеристики АВК



Но самым популярным вариантом для подключения частных домов является алюминиевый кабель СИП. Он может использоваться даже в плотной жилой застройке благодаря тому, что допускает минимальное расстояние до окон и балконов всего в 1 м. Его плюс также в том, что можно взять опоры небольших габаритов и прокладывать по фасаду здания, а поскольку это самонесущий провод, тросики для подвески не требуются.

Существует несколько разновидностей СИП, из них СИП-1 отличается нулевой жилой без изоляции. Для подключения дома лучше использовать СИП-4 (при трехфазном вводе — с 4-мя жилами, при однофазном — с 2-мя жилами). Но стоит заметить, что в отдельных случаях такой выбор бывает нерациональным. Минимальное сечение СИП составляет 16 мм.кв., что избыточно для объектов, не требующих мощной электросети.

Что касается разновидностей ВВГ и ВВСГ, они отличаются медными жилами и имеют хорошие технические характеристики. Но у этих типов кабеля нет брони или другого защитного покрова, поэтому их можно прокладывать на открытом воздухе только в гофротрубах, кабель-каналах и т.д. При этом предпочтительным вариантом является ВВСГ ввиду наличия внутри стального несущего троса.

Расчет кабеля для сети на 15 кВт

В заключение разберемся, какое подключение стоит выбрать для частного дома или небольшого коммерческого объекта — однофазное или трехфазное, а также какое потребуется сечение провода.

Сечение кабеля при открытом монтаже для сети 15 кВт при напряжении 380 В:

медная жила — от 4 мм.кв. (сила тока от 41 А);

алюминиевая жила — от 10 мм.кв. (сила тока от 60 А).
