Для прокладки кабеля под землей или проводки по воздуху потребуются перечисленные ниже расходные материалы и инструменты.

Инструменты для работы с кабелем

Мегаомметр для тестирования кабеля, стрипперы , пресс-клещи или гидравлический пресс для опрессовки кабеля.

Что понадобится для прокладки кабеля по воздуху

Кабель

Самонесущий изолированный кабель (СИП).

Крепления для СИПа

Крюки для столба и стен построек, скобы для фиксации, бандажная лента, натяжные зажимы.

Что понадобится для прокладки кабеля под землей

Кабель

Для прокладки под землей лучше использовать кабель с ленточной броней, например ПвБП или ААБЛ. Ленточная броня защищает кабель от механических повреждений, поэтому в данном случае дополнительная защита не нужна.

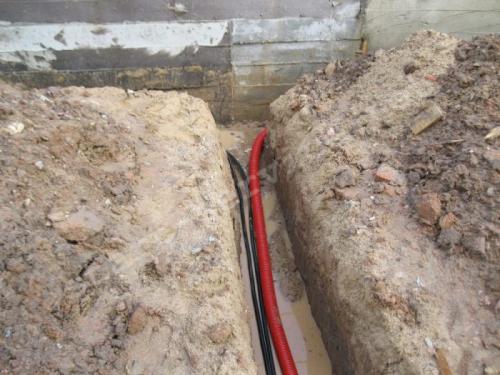

Также можно использовать кабели без ленточной брони, например АВВГ. В этом случае для защиты от механических повреждений нужно использовать двустенную гофрированную трубу .

Кабель АВВГ годится для прокладки под землей с гофрированную трубой

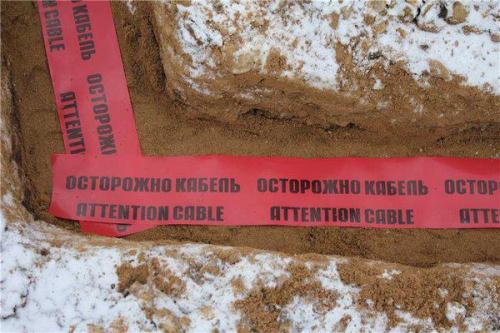

Сигнальная лента

Сигнальная лента нужна для защиты людей при проведении земельных работ на месте прокладки кабеля. Она сохраняется в земле десятки лет.

Обязательно используйте сигнальную ленту при прокладке кабеля в земле

Инструменты и расходные материалы для обустройства траншеи

Можно обойтись лопатой и песком. Песок потребуется для создания защитной подушки. Если вы используете кабель без ленточной брони, для защиты от механических повреждений можно использовать асбестовые трубы, железобетонный или кирпичный желоб. Но быстрее и удобнее работать с двустенной гофрированной трубой, которая не нуждается в дополнительных мерах предосторожности.

Связанные вопросы и ответы:

Что нужно знать перед тем, как начать прокладку кабеля в земле

6 мин.

Общие вопросы

С необходимостью электрификации дачного или загородного участка рано или поздно сталкивается любой владелец собственной земли. Проведение этих коммуникации требуется для организации уличного освещения, обустройства бани, гаража либо подсобных помещений. Прокладка кабеля в земле — более предпочтительный вариант, так как в этом случае электрические линии будут очень надежно защищены от ветра, снега и дождя, падающих деревьев, перегрева, а также от субъектов, имеющих криминальные наклонности. Такой способ электрификации потребует вложений, усилий и времени, однако любые затраты окупятся длительным сроком службы «спрятанных» силовых линий.

Преимущества подземной прокладки

Если сравнивать воздушную проводку с укладкой кабеля в траншею по степени надежности, то у последнего способа нет ни единого недостатка. Но только в том случае, если работы были проведены корректно. Прокладка кабеля в земле позволяет:

• использовать провода большего сечения без необходимости усиления, которое требуют воздушные линии;
• минимизировать количество внешних устройств, так как потребуется лишь установка автомата на вводе;
• гарантировать полную безопасность электросети, если изоляция будет выполнена грамотно;
• уменьшить расходы, потому что прокладывание кабеля по воздуху нередко более затратно;
• избежать появления на участке сомнительных «украшений» — висящих проводов.

Технология работ в разных российских регионах почти не имеет отличий, однако есть небольшие нюансы, касающиеся климатических условий и грунта. Нормы и ГОСТы, регулирующие подземную установку линий, были разработаны еще в начале второй половины прошлого века, но с тех пор остаются неизменными.

Основные требования ПУЭ

Правила устройства электроустановок обязательны для соблюдения при обустройстве силовых линий, прокладываемых в земле. Главным из них следуют неукоснительно. Самое важное условие — использование только специального (влагозащищенного, оптимально — бронированного) кабеля, предназначенного для устройства подземной «разводки электропроводки». Другие правила тоже лучше не нарушать, в противном случае придется делать работу над ошибками.

1. Минимальная глубина, на которую закладывают провод, составляет 70 см. В исключительных случаях эту величину разрешено уменьшить до 50 см, однако длина такого участка не должна превышать 500 см, а провод обязан быть хорошо защищен — помещен в трубу.
2. Что обеспечить электромагистрали надежную защиту от повреждений, силовые линии рекомендуется укладывать в гофрированные трубы низкого давления (ПНД — полиэтилен низкого давления). Альтернативы — гладкостенные, двустенные и другие подобные (ПНД) изделия.
3. Прокладка кабеля под фундаментом дома находится под запретом. Минимальное расстояние от бетонного основания до силовой линии должно составлять 60 см. Если линия, проложенная сквозь фундамент, идет от дома к другой постройке, кабель в бетоне нужно защищать стальной трубой — проходной гильзой. Толщина металла — 3-5 мм, или более. Диаметр — в 2-3 раза больше, чем у кабеля.
4. Два провода в одной траншее, обязаны находиться друг от друга на расстоянии 10-15 см, каждый из них помещают в свой защитный бронерукав. Пересечение силовых линий в одной траншее требует, чтобы слой грунта между ними составлял 50 или более сантиметров. Понятно, что глубину этих участков придется сильно увеличить.
5. Если возникла необходимость соединения частей электрического кабеля в грунте, для надежного контакта должны применяться специальные металлические муфты. В качестве дополнительной защиты используют асбестоцементные трубы, замена им — кирпичная кладка, однако последний вариант не всем придется по нраву. Кирпич жалко.
6. Требуется определенная дистанция от других коммуникаций: от водопровода или канализации более метра, от газовой магистрали — как минимум два. Если дополнительная защита силовой сети не предусмотрена, необходимо соблюдать отступ от деревьев (2 м), кустарников (75 см).

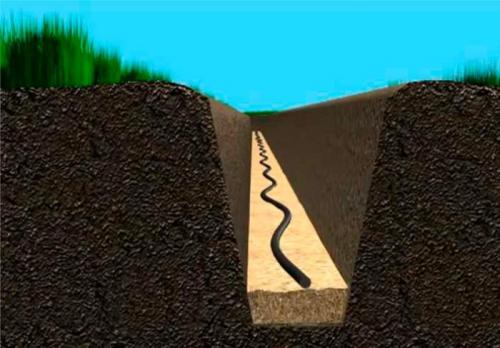

7. Запрещено сильное натяжение кабеля, в противном случае при подвижках грунта возможен его обрыв. Монтаж проводов осуществляют с помощью лебедки, оснащенной ограничителем, позволяющим проложить кабель с запасом (волной), предотвращающим его натяжение и повреждение.

Какие инструменты необходимы для прокладки кабеля в земле самостоятельно

Проведение земельных работ и монтаж кабеля требуют четкого соблюдения норм, установленных правилами ПУЭ и ПТЭЭП.

Критерии, по которым осуществляется подбор кабеля для прокладки в траншеях следующие:

• тип грунтов. Данный критерий важен для оценки степени промерзаемости и естественных деформаций различных участков кабельной трассы;
• коррозионная активность грунта, которая характеризуется показателям влажности и кислотности;
• условия эксплуатации, в том числе близость фундаментов и зеленых насаждений, авто- и железных дорог, нефте/газо/теплопроводов, ЛЭП и электрифицированного транспорта.

Подземным способом может быть проложена кабельная продукция как защищенная броней, так и не имеющая специальных защитных покровов. Классификация типов кабелей для прокладки в земле (траншеях) также производится по материалу изоляции, которая может быть изготовлена:

• из ПВХ;
• из сшитого полиэтилена (СПЭ);
• из бумаги, пропитанной особыми составами.

Минимальная глубина подземного монтажа кабельной продукции регламентирована нормативной документацией и зависит от рабочих параметров силовой линии и типа грунта. Например, глубина траншеи для кабелей до 20 кВ должна составлять не меньше 0.7-0.8 м, до 35 кВ – 1 м.

Бронированные марки обычно не нуждаются в дополнительной защите при подземной прокладке. При монтаже силовых линий из небронированных марок, а также при необходимости пересечения бронированными кабелями авто- или железных дорог, возможно использование нескольких видов защитных конструкций:

• бетонные плиты, которые накладываются поверху слоя из мягкого грунта или песка не менее 0.1 м. Для защиты силовых линий от 35 кВ используются плиты толщиной не меньше 50 мм;
• кирпичная кладка, которая монтируется аналогично плитам из бетона;

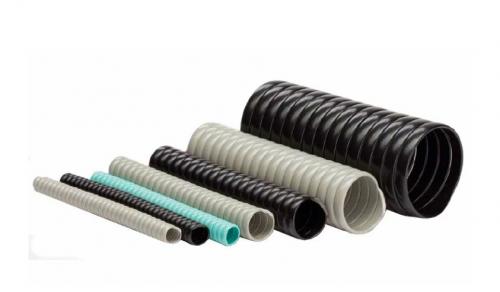

• асбестоцементные или бетонные, стальные, керамические или пластмассовые трубы (гофрошланги) из полиэтилена низкого давления (ПНД) или ПВХ.

Сигнальная лента обычного или защитного типа (ЛС или ЛЗС) является элементом дополнительной защиты силовых линий от механического ущерба.

Какие типы кабеля можно использовать для прокладки в земле

Подключение электричества к дачному дому от столба можно произвести с помощью воздушного ввода. Данный способ подразумевает натяжение кабеля от ЛЭП до щитка с помощью анкерных болтов на опоре. Ввод провода нужно делать не ниже, чем на 2 м 75 см над землёй, а при недостаточной высоте конструкции используются специальные стойки из труб. Она может быть изогнутой («гусак») или прямой.

Если высота дома соответствует нормам, то на стене устанавливается щиток с устройством защитного отключения.

Пространство от столба до места ввода должно составлять до 10 м. Если оно больше, то требуется установить дополнительную опору, которая будет вмонтирована на промежутке до 15 м от линии электропередач.

Отвод от столба делается проводом с сердечником из меди и с сечением от 4 мм² (длина до 10 м) до 6 мм² (от 10 до 15 м) и 10 мм² при длине кабеля больше 25 м. Если сердцевина провода состоит из алюминия, то её диаметр должен составлять не меньше 16 мм. Если для ввода электричества в дом используется СИП, то для его подключения требуется специальная арматура и изолятор из стекла, полимера или фарфора.

Наглядно про ввод кабеля в дом по воздушным линиям:

Первая нужна для защиты кабеля от схода снега или падения дерева. При этих происшествиях арматура ломается, но кабель остаётся целым. Изолятор требуется для защиты перемычек, так как из-за жёсткости СИП его нельзя напрямую подключить к щитку. Для этого к нему крепится более мягкий кабель. Также при соединении алюминиевых и медных проводов запрещается производить скрутку. Для этого все перемычки требуется делать из клеммных коробок, а для их защиты использовать изоляторы.

При натяжении кабеля следует учесть, что его высота над пешеходной зоной должна составлять не меньше 3,5 м, а над проезжей частью требуется расстояние до земли от 5 м. Силу натяжения требуется регулировать с помощью динамометра. Преимущество воздушной прокладки в том, что требуется мало ресурсов для подключения кабеля, а также есть возможность быстрой замены провода.

Недостатком такого ввода является то, что электропроводка открыта и может подвергаться повреждению деревьями, погодными условиями или другими механическими способами. Также висящие провода препятствуют подъезду крупногабаритного транспорта (автокраны, автовышки, пожарные машины).

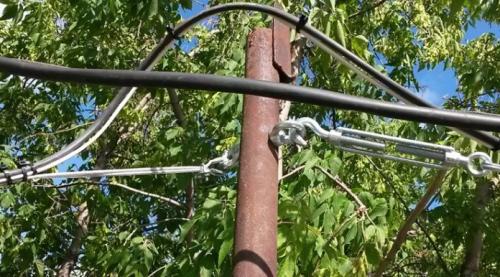

Провод проложен по воздушным линиям Источник samelectrik.ru

Расчёт кабеля

Требуется знать какое сечение нужно для 15 кВт и 380 для ввода в дом, так как при алюминиевом и медном сердечнике оно имеет разные характеристики, а также отличается при разном способе подключения. Для открытого введения при напряжении в 380 В и мощности в 15 кВт требуется медная жила с сечением от 4 мм², и способная выдержать силу тока от 41 А, а для алюминиевого провода – от 10 мм² и силой тока от 60 А.

Для проложенных в трубе кабелей медные жилы должны иметь сечение от 10 мм², а для алюминиевых – от 16 мм². Длина кабеля зависит от расстояния места ввода до столба, а также наличия дополнительных креплений или подпорок.

Как выбрать правильный диаметр кабеля для прокладки в земле

До фундаментов зданий и сооружений допустимое расстояние в свету до кабелей траншее— от 0,6 метра.

При параллельной прокладке расстояние между кабелями в траншее должно быть не менее:

• Между силовыми кабелями напряжением до 10 кВ — 100,0 мм, в том числе и контрольными кабелями;
• 250 мм — при напряжении 20-35 кВ;
• 500 мм — между силовыми кабелями и кабелями связи.

При необходимости и по согласованию между эксплуатирующими компаниями, допускается сокращение расстояния исключительно между силовыми кабелями — до 100 мм. Не нормируются минимальные расстояния непосредственно между контрольными кабелями.

Допускается расстояние не менее двух метров до стволов деревьев при прокладке в зонах насаждений. Сокращение данного расстояния возможно в случае согласования с компанией ответственной за насаждения и обязательной дополнительной защиты линий (прокладка в трубах). Минимально допустимое значение расстояния до кустарников — 0,75 мм .

При параллельной прокладке кабельной линии в траншее с железными дорогами, кабели, как правило, прокладываются вне зоны отчуждения. При прокладке линий в пределах зоны отчуждения расстояние от кабеля до оси пути железной дороги должно быть не менее 3,25 м, а для электрифицированной дороги – от 10,75 м.

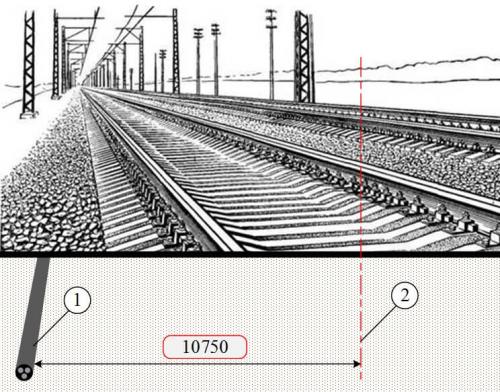

Силовой кабель проложенный вдоль железной дороги

При необходимости допускается уменьшение расстояний, при этом кабели на всем участке сближения должны прокладываться в изолирующих блоках или трубах на всём расстоянии.

Расстояние при параллельной прокладке с трамвайными путями до оси пути должно быть от 2,75 м. Допускается уменьшение этого расстояния при условии, что кабели на всем участке сближения будут проложены в блоках или трубах.

При прокладке кабельной линии параллельно с автомобильными дорогами первой и второй категории, кабели прокладываются с внешней стороны кювета или подошвы насыпи на расстоянии не менее 1,0 м от бровки, или не менее 1,5 м от бордюрного камня. Уменьшение указанного расстояния допускается в каждом отдельном случае по согласованию с дорожными управляющими компаниями.

При пересечении кабельными линиями других кабелей они должны быть разделены слоем земли толщиной не менее 0,5 м. При необходимости значение толщины для кабелей до 35 кВ может быть уменьшено до 0,15 м. Кабели при этом должны быть разделены на всем участке пересечения в каждую сторону плитами или трубами из бетона или другого равнопрочного материала.

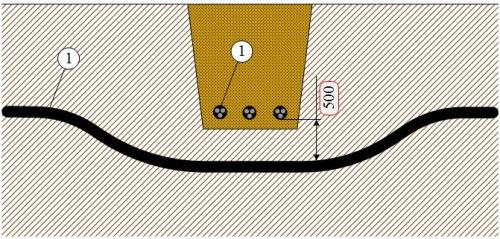

Схема пересечений кабельных линий в разрезе

При пересечении кабельными линиями трубо- и теплопроводов, а также нефте- и газопроводов, расстояние между кабелями и трубопроводом должно быть не менее 0,5 м. Допускается уменьшение этого расстояния до 0,25 м при условии прокладки кабеля в трубах на участке пересечения, не менее 2-ух метров в каждую сторону.

При пересечении кабельными линиями железных и автомобильных дорог кабели должны прокладываться в туннелях, блоках или трубах по всей ширине зоны отчуждения, на глубине не менее 1 м от полотна дороги и не менее 0,5 м от дна водоотводных канав.

При пересечении кабельными линиями въездов для автотранспорта во дворы, гаражи и т. д. прокладка кабелей должна производиться в трубах. Равно как и проложенные линии в местах пересечения ручьев и канав.

При установке на силовых кабелях соединительных муфт , расстояние в свету между корпусом кабельной муфты и ближайшим кабелем должно быть не менее 250 мм.

Источник: https://remont.ru-best.com/remont-kvartir/bezopasnoe-prokladyvanie-kabelya-v-zemle-osnovnye-principy-i-rekomendacii

Как определить маршрут прокладки кабеля в земле

В небольшом государстве Сингапур, имеет место наиболее низкая во всем мире частота повреждений подземных кабельных трасс. В случае если при проведении земляных работ экскаватор порвет какой-либо кабель, то, по местному законодательству, производителя работ и руководителя фирмы, которой принадлежит экскаватор, могут отправить в тюрьму на 10 лет каждого без вариантов на смягчение наказания. Прочитав эту информацию, хочется задаться вопросом: не слишком ли строго в Сингапуре наказывают нерадивых строителей, и учитывается ли при этом отсутствие либо наличие защиты у самого кабеля от механических повреждений в виде защитных лент, бетонных плит, кирпича, труб? И если таковой защиты у кабеля не было, а была применена сигнальная лента лишь обозначающая, а не защищающая кабель, может быть лицам, повредившим кабель, стоило бы дать более мягкое наказание?

Справедливости ради хочется отметить, что в Республике Беларусь тоже строгое законодательство и за порыв кабеля так же не «погладят по головке». Кроме того с началом выпуска нового материала – ленты защитно-сигнальной серии ЛЗС требования к защитным материалам для подземного кабеля поднялись на новую планку, так как для разрушения ленты ЛЗС толщиной 3.5-ой мм. требуется механическое усилие в пять раз большее, чем механическое усилие, разрушающее кирпич. Визуально это может выразить пример с встающим на «дыбы» экскаватором на базе МТЗ-82 ,захвативший ковшом ленту ЛЗС. Расчеты показывают, что при вылете стрелы подобного типа экскаваторов на расстояние более чем 2,7-х метра, значение усилия необходимого для опрокидывания экскаватора будет меньше, чем усилие на разрыв 50-ти метрового отрезка ленты размерами 250*3.5 мм. При таких условиях экскаватор зацепивший ковшом ленту ЛЗС начнет приподымать. И это в случае захвата лента режущей кромкой ковша. При перехлесте через ковш ленты усилие на разрыв будет еще больше, т.е. при вылете ковша более чем на расстояние в 1,5-а метра ленту порвать становиться сложнее, чем опрокинуть экскаватор.

Какие факторы могут повлиять на безопасность прокладки кабеля в земле

При напряжении свыше 35 кВ, линии должны быть защищены, исключительно, железобетонными плитами толщиной не менее 50 мм, на всём протяжении кабеля.

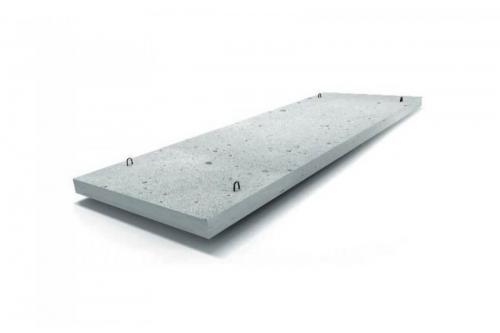

Плита закрытия кабеля ПЗК

При напряжении ниже 35 кВ, помимо ж/б плит, допускается использование керамического полнотелого кирпича . Который укладывается в один слой поперёк кабельной трассы.

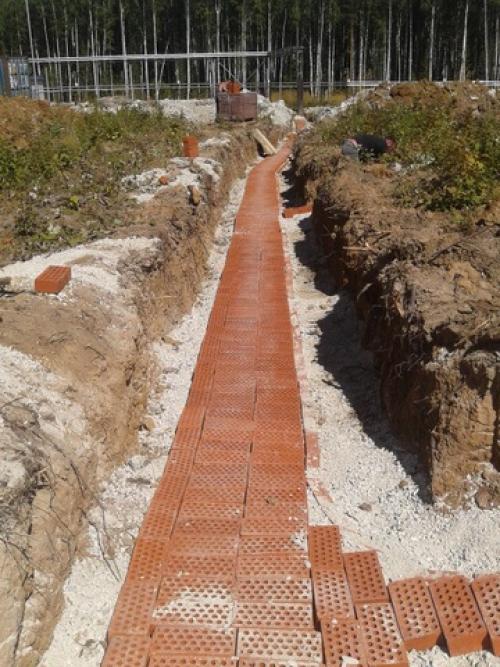

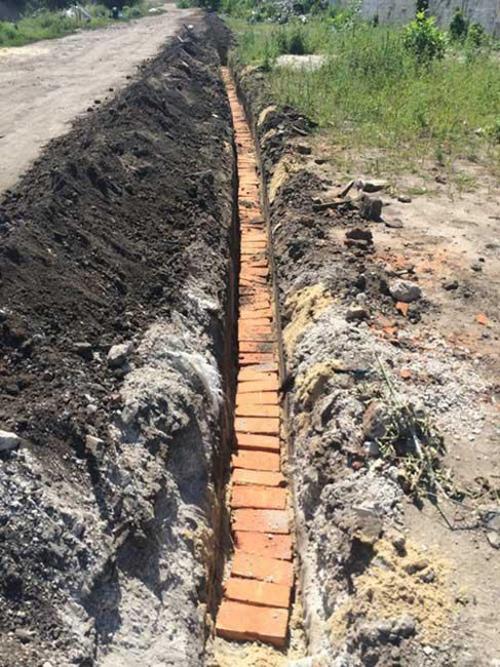

Укладка кирпича для защиты силового кабеля

Пластиковые сигнальные ленты разрешается использовать при напряжении ниже 20 кВ. Исключающими условиями являются:

• линии напряжением выше 1 кВ, питающие электроприемники 1-ой категории
• места пересечений кабельных линий с инженерными коммуникациями и над кабельными муфтами на расстоянии по 2 метра в каждую сторону от пересекаемой коммуникации или муфты
• на подходах линий к распределительным устройствам и подстанциям в радиусе 5 метров

Допускается не производить дополнительную защиту при прокладке на глубине 1-1,2 метра, кабели напряжением меньше 20 кВ, за исключением городских сетей.

Отметим, что сигнальные ленты и кирпич являются превентивными, сигнальными средствами, по защите от механических повреждений кабеля. Данные материалы смогут защитить кабель проложенный в земле, лишь от незначительных механических воздействий.

Кабельные линии необходимо обеспечить защитой посредством кабельных блоков в случаях:

• пересечения кабельных линий автомобильных и/или железных дорог
• стеснённости по трассе, при большом количестве других подземных коммуникаций и сооружений
• прокладки линии в агрессивных грунтах или вероятностном попадании в грунт агрессивных жидкостей и/или расплавленных металлов
• необходимости защиты от блуждающих токов

Кабельные блоки выполняются из стальных, чугунных, асбестоцементных, бетонных или керамических труб. При этом защитой от непосредственных механических воздействий служат лишь трубы из стали и чугуна.

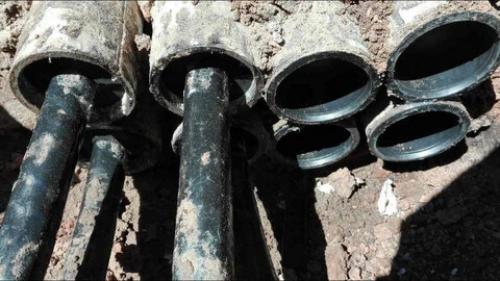

Кабельный блок из труб

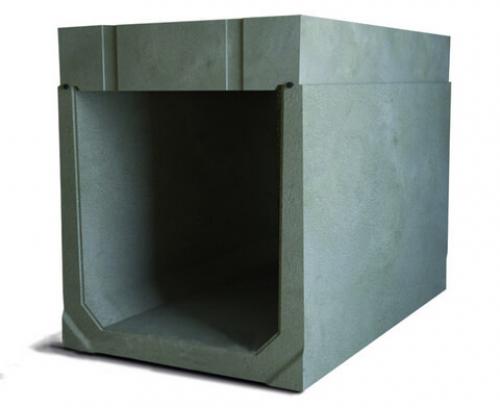

А в ситуациях высокого уровня грунтовых вод, при надземной прокладке, допускается прокладка линий в железобетонных лотках или коробах с плитами покрытия.

Как обеспечить защиту кабеля от механических повреждений во время прокладки

Все кабели, которые можно использовать для прокладки в земле, можно разделить на две группы. Особые типы, которые имеют защиту, а также любые другие, но с применением дополнительной защиты. То есть, можно использовать практически любые кабели или провода (за некоторыми исключениями), но с некоторыми придется использовать дополнительную защиту, о чем мы расскажем ниже. Тем не менее, если кабель изначально не предназначен для прокладки в земле, то не стоит его использовать для этой цели.

Например, обычные провода или кабели, которые в основном используются для домашней проводки нельзя прокладывать в земле без защиты. И здесь возникает экономический вопрос: что будет дороже? Сразу купить защищенный кабель, который предназначен для прокладки в земле или же использовать тот, что уже есть в наличии (или купить, он все равно будет дешевле), но при этом потратиться на защиту?

Рекомендуется (это говориться и в ГОСТе) использовать кабеля, которые имеют бронирование и гидроизоляционный слой. Например, это могут быть АВБбШв, ПвБШв, ВБбШв, ААшп, АСШл и другие. Разновидностей подобных кабелей много и их можно использовать в земле с обычными параметрами. Под «обычными параметрами» прежде всего понимают уровень кислотности, а если он высок, то нужно брать кабеля с алюминиевой оболочкой или свинцовой броней, например, ААБл или АСПл. Уровень кислотности замерить не слишком сложно, мы даже писали об этом, но здесь напомним, что такое часто встречается на болотистых почвах, солончаках.

Впрочем, тут все зависит от задач. Иногда используют обычные NYM, ВВГ и другие распространенные и недорогие типы. Например, тогда, когда нужно провести свет в сарай. Очевидно, что для этой цели нет большого смысла покупать дорогой кабель. Но стоит заметить, что обычные типы без дополнительной защиты будут служить не слишком долго, поэтому их использование можно признать ошибкой. В любом случае, прокладка кабеля в земле требует определенных подготовительных мероприятий, то есть, усилий и времени. И с этой точки зрения лучше не экономить, а сразу купить такой кабель, который будет служить долго. А лучше всего защитить кабель с помощью трубы, о чем мы расскажем в следующем разделе нашей статьи.

Как обеспечить надёжную изоляцию кабеля при прокладке в земле

Какие материалы можно использовать для изоляции скрученных,спаянных или сваренных электрических проводов?Как правило для изоляции электропроводки используют несколько видов материалов:

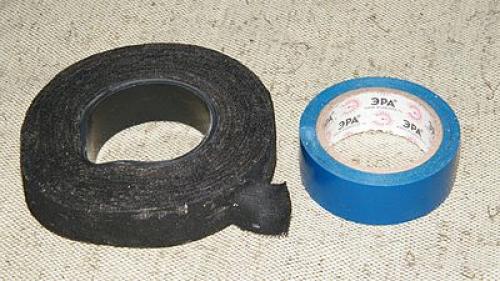

• Самый популярный материал-это изолента.Она бывает двух видов ПВХ и ХБ.В чем отличие между этой изолентой?ПВХ изоленту рекомендуется использовать для изоляции проводов в сухих помещениях, а также если необходимо сделать цветовую маркировку проводов (существует изолента разных цветов, которую можно использовать для обозначения фазы, нуля и земли на конце проводника).ХБ изолента-хлопчатобумажный материал, который является более надежным не только для электропроводки, но и если необходимо изолировать провода друг от друга под капотом в автомобиле. Преимущество ХБ изоленты в том, что она более устойчива к влаге, низким температурам и грязи.

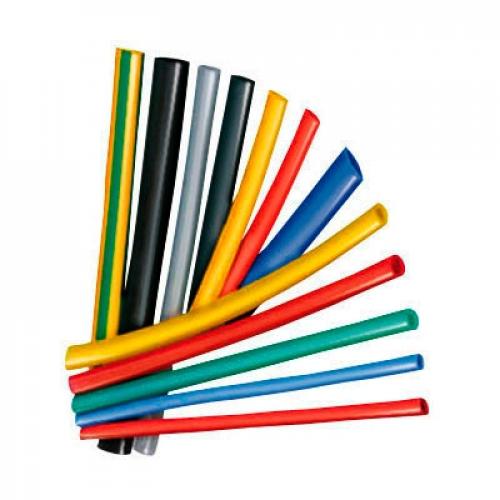

• Второй вариант изоляции электрических проводов-это термоусадочные трубки. Термоусадочная трубка-современный материал который при нагревании уменьшается в диаметре и плотно «обтягивает» электрический провод,но перед применением термоусадочной трубки необходимо правильно подобрать ее диаметр и желательно иметь специальную горелку для нагревания термоусадочной трубки.

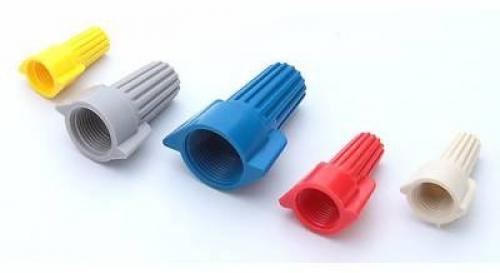

• Третий вариант изоляции электропровода- колпачки СИЗ. Изоляция жил колпачками используется в том случае, если Вы сделали скрутку проводников. Изолирующие свойства, конечно же, не такие как у термоусадочной трубки, но все же позволяют защитить оголенные жилы в распределительной коробке, под люстрой и гипсокартоном.

Теперь перейдем к технологии изоляции жил проводов.

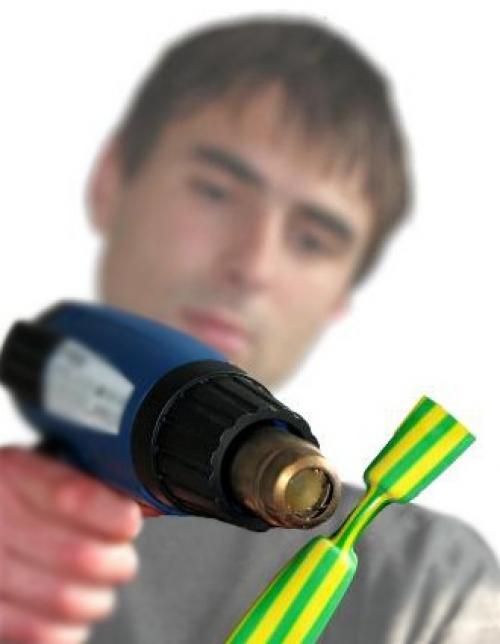

• При изоляции проводов с помощью термоусадочных трубок нужно кусочек трубки предварительно надеть на один из соединяемых проводов,потом соединить провода,рекомендуется их пропаять,далее трубку нужно равномерно нагревать начиная от центра к краям.Как выше было отмечено для нагрева рекомендуется использовать специальную горелку или строительный электрофен,но как правило для нагрева термоусадки электрики используют обычные зажигалки.Зажигалку не всегда удастся использовать если сечение жилы соединяемых проводов 10 кв.мм и более.

• Колпачки СИЗ накручиваются на скрученные или спаянные провода.Этот способ простой и недорогой,но эффективность такого метода изоляции проводов невысокая,СИЗ колпачки как правило используют для изоляции проводов в распределительных коробках квартир или домов в сухих стенах.

Для изоляции электропроводов в земле,во влажных помещениях необходимо использовать герметичные распределительные коробки с гермовводами,а потом места ввода кабеля или провода герметизировать с помощью термоклея который устойчив к отрицательным и высоким температурам.Также опытные электрики рекомендуют в коробку положить силикагель который будет «убирать» появившуюся влагу из-за перепада температуры внутри и снаружи коробки.

Мы описали основные методы изоляции проводов и кабелей внутри помещений,в земле,в воде(на глубинных насосах).После изоляции проводов или кабельных линий не забудьте проверить сопротивление изоляции этих кабелей с помощью мегаомметра чтобы убедиться что изоляция надежная,сопротивление изоляции должно быть не менее 500 кОм.
