Какой циркуляционный насос для отопления частного дома лучше. Как подобрать циркуляционный насос для системы отопления по характеристикам

Какой циркуляционный насос для отопления частного дома лучше. Как подобрать циркуляционный насос для системы отопления по характеристикам

Для расчета технических данных агрегата нам потребуется знание нескольких параметров.

Насос отопительный тип NO 25/6.

Объем теплоносителя определенной температуры, который необходимо перекачивать в единицу времени по магистралям контура или контуров отопления – то есть тепловую мощность насоса. На этот параметр влияет и строительный материал, из которого возведен дом, и характеристики котла, и схема системы. Однако для приблизительного расчета можно взять стандартное значение – 100 Вт на каждый метр отапливаемого помещения. Формула для расчета будет выглядеть так:

G = Q/(1,16 х D)

где Q – необходимое количество тепла в ваттах, «1.16» — теплоемкость воды, D – разница в температуре теплоносителя на входе в контур отопления и на выходе из него. Для стандартных систем отопления с помощью радиаторов это значение 20 градусов, для «низких» конвекторов – 10, а для систем типа «теплый пол» — 5.

Результат, вычисленный по этой формуле, будет в кг/час. Учитывая, что в паспортных данных насосов их производительность указана в кубометрах в час, эту цифру потребуется пересчитать. Получившееся число необходимо разделить на плотность воды или другого теплоносителя при средней его температуре.

Например. Для отопления помещения площадью 100 м², со стандартными отопительными приборами и температурой воды 70°C потребуется насос производительностью около 0.44 м куб./час.

Условия работы. Сюда входит сопротивление магистралей контура отопления со всеми изгибами, фитингами, запорной арматурой и другими элементами, параметры теплоносителя – его плотность и температура. Все это необходимо для подбора циркуляционного насоса для системы отопления по создаваемому напору.

Насос отопительный тип NO 25/4.

Вычисление производится по сложной формуле, где необходимы паспортные значения сопротивлений каждого вентиля, задвижки или фитинга. Бывает, что производители эти данные просто не указывают. Но обычно достаточно произвести упрощенный расчет по следующей формуле:

H=RxLxZ

Где:

• R – сопротивление потоку жидкости прямой трубы (0.015 атм. на метр);
• L – длина магистралей контура отопления;
• Z – коэффициент, учитывающий все изгибы, запорную арматуру и фитинги – обычно его берут равным 1.3.

После расчета по этой формуле для того же помещения в 100 м² нам потребуется насос, способный создать напор около 0.9 атм. Однако рекомендуется подбирать циркуляционный насос, имеющий хотя бы 10% запаса по мощности. Поэтому в нашем варианте подойдет насос с производительностью 0.5 м куб./час с напором 1 атм.

Циркуляционный насос PRORAB 8860.

Какой диаметр трубы лучше использовать для отопления частного дома. Грамотный подбор диаметра труб – насколько это важно?

При проектировании схем отопления (например, из полипропиленовых труб), крайне важно стараться избежать возможных потерь тепла, то есть уменьшить требуемые расходы энергии. Неправильно спланированные системы (как правильно разработать схему двухтрубной системы отопления Вы можете узнать. прочитав материал по этой теме) работают неэффективно. В результате, несмотря на большое потребление энергии в комнатах будет холодно и неуютно.

Трубы для монтажа системы выбирают не только с учетом физических и химических свойств материала, из которого они изготовлены. Длина и диаметр труб играют не последнюю роль в создании экономичной и эффективной системы.

Дело в том, что сечение труб оказывается влияние на гидродинамику в целом, поэтому от правильности выбора зависит, насколько тепло будет в доме.

Несведущие люди часто допускают распространенную ошибку, подбирая трубы для отопления – диаметр, считают они, должен быть максимально большим, чтобы циркуляции воды проходила свободно.

На самом деле, чрезмерное увеличение сечения труб приведет к тому, что давление в системе снизится ниже нормы, и радиаторы греть не будут.

Если необходимо подобрать диаметр труб для отопления частного дома, то, прежде всего, следует узнать, какой вид подачи теплоносителя будет использован. Если дом планируется подключить к общегородской тепловой магистрали, то все расчеты проводятся точно так же, как при оборудовании квартир.

При обустройстве систем автономного отопления, размер будет зависеть от выбранной схемы и вида труб. К примеру, размер труб для отопления для системы с естественной циркуляцией жидкости будет отличаться от аналогичного параметра при установке в схему циркуляционного насоса.

Источник: https://dizajn-interera.ru-land.com/novosti/kakoy-teplonositel-vybrat-dlya-sistemy-otopleniya-chto-takoe-teplonositel-i-kakim-dolzhen

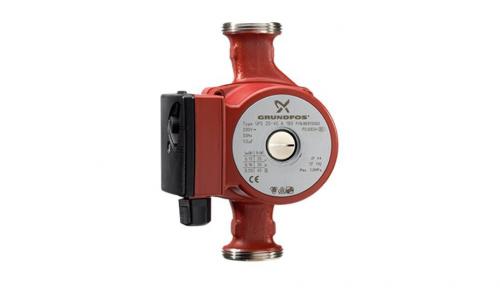

Какой циркуляционный насос поставить на отопление дома 100м2. С «сухим» или «мокрым» ротором?

Какой циркуляционный насос поставить на отопление лучше: с «сухим» или «мокрым» ротором? Ответ даст рассмотрение конструкции и характеристик каждого устройства. Насосы с «сухим» ротором представляют собой агрегаты, в которых в воде находится исключительно крыльчатка. Сам же ротор отделен от воды уплотнительными кольцами. Такие устройства имеют свои плюсы и минусы в плане бытового применения.

Плюсы «сухих» насосов:

• Высокий КПД . КПД таких устройств составляет 80 — 85 %, что гораздо больше, чем у приборов с «мокрыми» роторами. Благодаря сниженному энергопотреблению их выгодно применять в системах с общей протяженностью трубопроводов свыше 200 м.
• Работа с высокими температурами . Температура перекачиваемых жидкостей может составлять порядка 110 — 115°.

Минусы «сухих» насосов:

• Высокая стоимость . Сами по себе такие агрегаты немало стоят в приобретении и в обслуживании.
• Регулярная замена уплотнительных колец . В среднем срок службы уплотнителей составляет около 3 лет, после чего их придется менять. Чем больше в перекачиваемой жидкости твердых частиц, тем меньше прослужат уплотнители.
• Высокая шумность . Из-за особенностей свой конструкции «сухие» модели очень шумные, поэтому их придется помещать в отдельные помещения (это в идеале) или в подвал.

Можно сказать, что «сухие» насосы подходят больше для производственного применения, где необходимо создать высокое давление и перекачивать жидкости по трубопроводу протяженностью в несколько сотен метров. Некоторые владельцы дач устанавливают себе подобные агрегаты, связывая отопительную систему дома с мастерской, гаражом или хозяйственной пристройкой. Однако, если у вас все отопление меньше 200 м, то для вас «сухие» модели не актуальны.

У «мокрых» же насосов ротор напрямую контактирует с водой, поэтому для них возможна лишь горизонтальная установка. Вся начинка заключена в металлически стакан (корпус).

Плюсы «мокрых» насосов:

• Невысокая стоимость . Стоимость у таких агрегатов значительно ниже, чем у «сухих».
• Не требуют постоянного обслуживания . Хотя эти насосы все же могут выйти из строя по каким-то причинам, однако они не требуют планового обслуживания, как например, у «сухих», где нужно регулярно менять уплотнители.
• Тихие в работе . За счет того, что ротор находится в теплоносителе, его работа довольно тихая, поэтому не будет будить жильцов квартиры. Для него не требуется отдельное помещение.

Минусы «мокрых» насосов:

• Низкий КПД . КПД у таких приборов составляет примерно 50 — 55 %, поэтому они применимы лишь в небольших частных домовладениях (трубопровод протяженностью до 200 м).

Для частного дома и дачи лучше всего использовать «мокрые» насосы, которые дешевле и проще в обслуживании. Для большинства владельцев невысокий КПД не является критичным, так как в домашних условиях не нужно создавать высокое давление для большого напора. Также вода в трубах отопления редко достигает 90°, а «мокрые» насосы позволяют работать с теплоносителями температурой 90 – 100°. Если у вас дом площадью до 150 м², тогда вам подойдет агрегат именно этого типа.

Циркуляционный насос для отопления, какой лучше выбрать. Подбираем технические характеристики

Начнем с подбора технических характеристик. Для профессионального расчета есть куча формул, но для подбора насоса для системы отопления частного дома или квартиры можно обойтись усредненными нормами:

• Производительность насоса принимают равной мощности установленного котла отопления. То есть, если котел стоит на 35 кВт, то насос подбирают с производительностью 35 л/мин.
• Далее надо рассчитать требуемый напор (высоту подъема). В среднем считается, что для 10 метров трубопровода должен быть напор насоса 0,6 м. Чтобы определить, какой напор циркуляционного насоса нужен для системы, надо ее общую длину поделить на 10 и умножить на 0,6 м/с.  Например, если общая длинна системы отопления, например, 80 м, требуемый напор будет: 0,6 м * 8 = 4,8 м. То есть в технических характеристиках напор не должен быть меньше.



  Подобрать циркуляционный насос для системы отопления можно самостоятельно

• Лучше, если скорость движения теплоносителя в системе может изменяться. Это даст возможность подстраивать теплоотдачу в зависимости от температуры на улице: чем выше скорость, тем больше тепла переносится. Потому лучше выбирать модели, которые могут работать на нескольких скоростях. Но в любом случае, скорость движения теплоносителя не должна превышать 1,6 м/с. Это — порог бесшумной работы системы отопления, если разогнать теплоноситель быстрее, появится шум.
• Электрическая мощность циркуляционного насос подбирается в зависимости от диаметра труб. Чем меньше сечение трубы, тем большее гидравлическое сопротивление она имеет. То есть, для систем, разведенных трубами малого диаметра требуются более мощные насосы.

Водяной насос для частного дома. Выбор водяного насоса для частного дома: советы специалиста

Ваша задача решается простым расчётом напорных и расходных характеристик насоса. Чтобы получить данные о минимальном напоре агрегата, необходимо сделать расчёт потерь на всех участках и прибавить к этой величине небольшой запас производительности. Кроме того, следует определить, какой расход воды удовлетворит потребности Вашей семьи в единицу времени.

Лучше всего, если насос будет располагаться непосредственно у источника или на небольшом удалении от него. Для Ваших условий установка водоснабжения должна будет обеспечивать подъём воды на 16 м, поскольку каждые 10 м горизонтального участка магистрали приравнивают к 1 м вертикальной подачи. Если же установить агрегат в точке, куда вода достаёт самотёком (на 2 метра вверх, на 10 метров по горизонтали), то минимальный напор можно уменьшить на 3 м. Следовательно, искомая величина уменьшится до 13 м.

Отметим, что в любом случае значение напора необходимо умножить на 1.15 (коэффициент гидравлического сопротивления) и увеличить значение подачи ещё на 10–15%, иначе мощности насоса будет хватать только для того чтобы вода дошла до крана — в лучшем случае Вы сможете наблюдать тоненькую струйку жидкости. И это только минимальные (не надо путать с номинальными) показатели. Учитывая перепады напряжения в сети, качество современного электрооборудования и другие факторы, для нормальной работы агрегата рекомендуем сделать двухкратный запас по напорной характеристике.

Что же касается расхода, то следует определить, сколько воды в сутки использует Ваша семья и узнать величину максимального одномоментного потребления. Последнюю величину можно рассчитать на основании количества всех расходных точек в доме. Так, через смеситель душа в минуту проходит до 10 литров воды, краны умывальника и кухонной мойки «выдают» ещё по 6 литров, а бачок унитаза — около 4 л/мин.

Сразу же отметим, что расхода 25–30 л/мин будет вполне достаточно, поскольку случаи одновременного включения всех вентилей бывают нечасто. Кроме того, обеспечить запас по производительности можно при помощи гидроаккумулятора.

Что же касается напора, то рекомендуем подбирать насос, рассчитанный на подъём воды, как минимум, на 25 метров, если Вы решите устанавливать его рядом с родником.

В случае если оборудование будет установлено на удалении до 10 м от дома, будет достаточно и насоса с напором 10 м, вот только обычные установки использовать не получится. Всё дело в том, что всасывающая способность большинства насосных станций ограничивается высотой 9 м. В Вашем же случае высота подъёма воды равняется (8 м+(80 м/10)) – (1м+(10 м/10))=14 м, а это доступно лишь для более дорогих агрегатов с эжекционной системой всасывания. Впрочем, если Вы готовы потратить в несколько раз большую сумму, то сможете без труда подобрать оборудование с расчётными параметрами.

Видео циркуляционный насос. Как рассчитать и подобрать
